本發明涉及一種超長建筑物增設地下室的平推式逆作法及結構。

背景技術：

隨著城市建設用地越來越稀少，在既有建筑物下進行地下室增設將拓展建筑使用空間，充分利用和節約土地資源。

現有地下室增設一般采用整體平移或者基礎托換的方法。但使用整體托換技術需要進行復雜的節點設計和精細化的施工控制。而整體平移技術需要建造大量軌道梁和地基處理，以滿足差異沉降的要求，并且需要占用大量場地。尤其是對于既有的超長結構(長度大于100米)、機場跑道等超長建筑物，使用現有技術進行地下室增設施工程序復雜，技術難度和工程量巨大。

技術實現要素：

本發明的目的在于提供一種超長建筑物增設地下室的平推式逆作法及結構，能夠解決現有技術占用大量場地的問題。

為解決上述問題，本發明提供一種超長建筑物增設地下室的平推式逆作法，包括：

將超長建筑物進行分段切割形成第一至第N段，其中，N為正整數；

對與所述超長建筑物的第一段相鄰的無建筑物的待移入空間進行地基加固形成地基加固地面或進行逆作法施工形成第零段地下室頂板后，將第一段平移至所述地基加固地面上或所述第零段地下室頂板上后，依次從第一段開始至第N-1段，重復本步驟：在所述第i段的平移前位置進行逆作法施工形成第i段地下室頂板，將第i+1段平移至第i段地下室頂板上，同時，在第i段地下室頂板下形成第i段地下室，其中，2<＝i<＝N-1；

在所述第N段的平移前位置進行逆作法施工形成第N段地下室頂板，在第N段地下室頂板下形成第N段地下室；

將所述第一至第N段進行歸位。

進一步的，在上述方法中，形成第一段地下室頂板之前，還包括：

對第一段進行施工樁基維護；

形成第i段地下室頂板之前，還包括：

對第i段進行施工樁基維護；

形成第N段地下室頂板之前，還包括：

對第N段進行施工樁基維護。

進一步的，在上述方法中，形成第零段地下室頂板之后，還包括：

在所述第零段地下室頂板下形成第零段地下室。

進一步的，在上述方法中，將所述第一至第N段進行歸位包括：

所述第一至第N段分別歸位至其原來移出前位置，或?qū)⑺龅谝欢我浦恋贜段的移出前位置。

進一步的，在上述方法中，將第一段平移至所述地基加固地面上或所述第零段地下室頂板上，包括：

在所述地基加固地面上或所述第零段地下室頂板上鋪設第零段軌道，通過所述第零段軌道將第一段平移至所述地基加固地面上或所述第零段地下室頂板上；

將第i+1段平移至第i段地下室頂板上，包括：

在所述第i段地下室頂板上鋪設第i段軌道，通過所述第i段軌道，將第i+1段平移至第i段地下室頂板。

根據本發明的另一面，還提供一種超長建筑物增設地下室的平推式逆作結構，包括：

由超長建筑物進行分段切割形成的第一至第N段，其中，N為正整數；

形成于與所述超長建筑物的第一段相鄰的無建筑物的待移入空間上的地基加固地面或由逆作法施工形成第零段地下室頂板；

超長建筑物的第一段平移至所述地基加固地面上或所述第零段地下室頂板上；

于第i段的平移前位置由逆作法施工形成的第i段地下室頂板，第i+1段平移至第i段地下室頂板上，在第i段地下室頂板下形成有第i段地下室，其中，2<＝i<＝N-1；

于所述第N段的平移前位置由逆作法施工形成的第N段地下室頂板，在第N段地下室頂板下形成有第N段地下室，其中，所述第一至第N段的地下室施工完成后，第一至第N段歸位至所述超長建筑物的原來各段位置中的預設位置。

進一步的，上述結構中，所述第一至第N段地下室頂板形成于對應段的樁基上。

進一步的，上述結構中，所述第零段地下室頂板下還形成有第零段地下室。

進一步的，上述結構中，所述第一至第N段的地下室施工完成后，所述第一至第N段分別歸位至其原來移出前位置，或所述第一段移至第N段的移出前位置。

進一步的，上述結構中，在所述地基加固地面上或所述第零段地下室頂板上還鋪設有第零段軌道；

在所述第i段地下室頂板上還鋪設有第i段軌道。

與現有技術相比，本發明為了減少平移施工對周邊地塊的占用和影響，遵循“既有建筑分區分塊平移、地下空間分區分塊逆作施工”的原則。首先對超長既有建筑進行分塊切割平移，然后分塊施工地下空間頂板，待區塊頂板達到強度后將下一段既有建筑平移至逆作頂板上。既有建筑進行平移和地下室逆作施工按序交替施工，直至施工完成。本發明利用逆作先施工的地下室頂板，將既有建筑移至頂板上，大大減少了平移所占的場地及土體加固、平移實施安裝的工程量，成本經濟，施工便捷、質量可控、造價可控，可減小周邊設施的受牽制影響，減少土體加固工程量，從而效提高施工效率，提高經濟效益，加快進度。

附圖說明

圖1是本發明一實施例的地基加固示意圖；

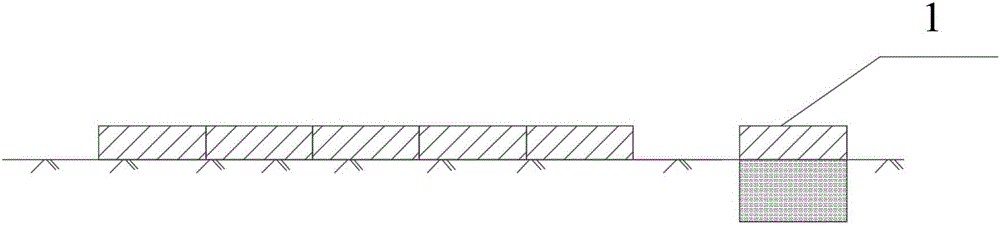

圖2是本發明一實施例的首段平移示意圖；

圖3是本發明一實施例的原首段位置樁基圍護施工示意圖；

圖4是本發明一實施例的原首段位置地下室頂板施工完成后第二段平移示意圖；

圖5是本發明一實施例的原第二段位置樁基圍護施工示意圖；

圖6是本發明一實施例的原第二段位置地下室頂板施工完成后第三段平移示意圖；

圖7是本發明一實施例的繼續進行后續施工示意圖；

圖8是本發明一實施例的倒數第二段地下室頂板施工完成后終段平移示意圖；

圖9是本發明一實施例的原終段位置地下室頂板施工完成后，既有建筑歸位示意圖；

圖10是本發明一實施例的完成地下室施工示意圖。

具體實施方式

為使本發明的上述目的、特征和優點能夠更加明顯易懂，下面結合附圖和具體實施方式對本發明作進一步詳細的說明。

實施例一

如圖1～10所示，本發明提供一種超長建筑物增設地下室的平推式逆作法，包括：

將超長建筑物100進行分段切割形成第一至第N段，其中，N為正整數；在此，平移施工前按施工要求對超長既有建筑物進行分段切割為N段；圖1至10，N為6；

對與所述超長建筑物的第一段相鄰的無建筑物的待移入空間進行地基加固形成地基加固地面或進行逆作法施工形成第零段地下室頂板后，將第一段平移至所述地基加固地面上或所述第零段地下室頂板上后，依次從第一段開始至第N-1段，重復本步驟：在所述第i段的平移前位置進行逆作法施工形成第i段地下室頂板，將第i+1段平移至第i段地下室頂板上，同時，在第i段地下室頂板下形成第i段地下室，其中，2<＝i<＝N-1；

在所述第N段的平移前位置進行逆作法施工形成第N段地下室頂板，在第N段地下室頂板下形成第N段地下室；

將所述第一至第N段進行歸位。為了減少平移施工對周邊地塊的占用和影響，遵循“既有建筑分區分塊平移、地下空間分區分塊逆作施工”的原則。首先對超長既有建筑進行分塊切割平移，然后分塊施工地下空間頂板，待區塊頂板達到強度后將下一段既有建筑平移至逆作頂板上。既有建筑進行平移和地下室逆作施工按序交替施工，直至施工完成。本發明利用逆作先施工的地下室頂板，將既有建筑移至頂板上，大大減少了平移所占的場地及土體加固、平移實施安裝的工程量，成本經濟，施工便捷、質量可控、造價可控，可減小周邊設施的受牽制影響，減少土體加固工程量，從而效提高施工效率，提高經濟效益，加快進度。

優選的，如圖1～10所示，形成第一段地下室頂板之前，還包括：

對第一段進行施工樁基維護101；

形成第i段地下室頂板之前，還包括：

對第i段進行施工樁基維護；

形成第N段地下室頂板之前，還包括：

對第N段進行施工樁基維護106。在此通過進行施工樁基維護，使后續形成的地下室頂板更牢固。

優選的，形成第零段地下室頂板之后，還包括：

在所述第零段地下室頂板下形成第零段地下室。在此，可在第零段地下室頂板下增設第零段地下室，滿足額外的地下空間延伸要求。

優選的，將所述第一至第N段進行歸位包括：

所述第一至第N段分別歸位至其原來移出前位置，或?qū)⑺龅谝欢我浦恋贜段的移出前位置。在此，可以按不同的要求，對第一至第N段進行歸位。

優選的，將第一段平移至所述地基加固地面上或所述第零段地下室頂板上，包括：

在所述地基加固地面上或所述第零段地下室頂板上鋪設第零段軌道，通過所述第零段軌道將第一段平移至所述地基加固地面上或所述第零段地下室頂板上；

將第i+1段平移至第i段地下室頂板上，包括：

在所述第i段地下室頂板上鋪設第i段軌道，通過所述第i段軌道，將第i+1段平移至第i段地下室頂板。通過軌道移動各段，使移動更便捷、高效。

具體的，如圖1所示，平移施工前按施工要求對超長既有建筑物進行分塊切割,分成第1～6塊；

如圖2所示，首先進行首段1平移后位置處的土體加固或逆作法施工，土體加固或地下室頂板完成后，將首段1既有建筑進行平移施工，如圖3所示，在首段的移出前位置進行施工樁基維護101后，如圖4所示，在首段的移出前位置進行逆作法施工形成第一段地下室頂板201；

如圖5所示，待原首段既有建筑位置逆作法地下室頂板施工完成后，將第二段2既有建筑平移至第一段地下室頂板201上，逆作法地下室頂板可為平移軌道鋪設提供場地，也可作為平移后既有建筑的支撐。同時，原首段既有建筑位置可繼續進行地下室301結構施工，在第二段2移出前的位置進行施工樁基維護102；

后續分段繼續按此順序，進行既有建筑進行平移和地下室逆作的交替施工，如圖6所示，原第二段位置地下室頂板202施工完成后第三段3平移，如圖7所示，繼續按此進行后續施工，在第三段移出前的位置進行施工樁基維護103，同時，進行第一段地下室301和第二段地下室302的施工；

如圖8所示，倒數第二段5地下室頂板施工完成后終段6平移，可在終段的移出前位置的地下室頂板逆作法施工完成后，如圖9所示將首段既有建筑移至原終段處，或?qū)⒓扔薪ㄖ唇K段-首段的順序重新歸位500。施工完成如圖10所示。

實施例二

如圖1至10所示，本發明還提供另一種超長建筑物增設地下室的平推式逆作結構，包括：

由超長建筑物進行分段切割形成的第一至第N段，其中，N為正整數；

形成于與所述超長建筑物的第一段相鄰的無建筑物的待移入空間上的地基加固地面或由逆作法施工形成第零段地下室頂板；

超長建筑物的第一段平移至所述地基加固地面上或所述第零段地下室頂板上；

于第i段的平移前位置由逆作法施工形成的第i段地下室頂板，第i+1段平移至第i段地下室頂板上，在第i段地下室頂板下形成有第i段地下室，其中，2<＝i<＝N-1；

于所述第N段的平移前位置由逆作法施工形成的第N段地下室頂板，在第N段地下室頂板下形成有第N段地下室，其中，所述第一至第N段的地下室施工完成后，第一至第N段歸位至所述超長建筑物的原來各段位置中的預設位置。為了減少平移施工對周邊地塊的占用和影響，遵循“既有建筑分區分塊平移、地下空間分區分塊逆作施工”的原則。首先對超長既有建筑進行分塊切割平移，然后分塊施工地下空間頂板，待區塊頂板達到強度后將下一段既有建筑平移至逆作頂板上。既有建筑進行平移和地下室逆作施工按序交替施工，直至施工完成。本發明利用逆作先施工的地下室頂板，將既有建筑移至頂板上，大大減少了平移所占的場地及土體加固、平移實施安裝的工程量，成本經濟，施工便捷、質量可控、造價可控，可減小周邊設施的受牽制影響，減少土體加固工程量，從而效提高施工效率，提高經濟效益，加快進度。

進一步的，上述結構中，所述第一至第N段地下室頂板形成于對應段的樁基上。在此通過進行施工樁基維護，使后續形成的地下室頂板更牢固。

進一步的，上述結構中，所述第零段地下室頂板下還形成有第零段地下室。在此，可在第零段地下室頂板下增設第零段地下室，滿足額外的地下空間延伸要求。

進一步的，上述結構中，所述第一至第N段的地下室施工完成后，所述第一至第N段分別歸位至其原來移出前位置，或所述第一段移至第N段的移出前位置。此，可以按不同的要求，對第一至第N段進行歸位。

進一步的，上述結構中，在所述地基加固地面上或所述第零段地下室頂板上還鋪設有第零段軌道；

在所述第i段地下室頂板上還鋪設有第i段軌道。通過軌道移動各段，使移動更便捷、高效。

綜上所述，為了減少平移施工對周邊地塊的占用和影響，遵循“既有建筑分區分塊平移、地下空間分區分塊逆作施工”的原則。首先對超長既有建筑進行分塊切割平移，然后分塊施工地下空間頂板，待區塊頂板達到強度后將下一段既有建筑平移至逆作頂板上。既有建筑進行平移和地下室逆作施工按序交替施工，直至施工完成。本發明利用逆作先施工的地下室頂板，將既有建筑移至頂板上，大大減少了平移所占的場地及土體加固、平移實施安裝的工程量，成本經濟，施工便捷、質量可控、造價可控，可減小周邊設施的受牽制影響，減少土體加固工程量，從而效提高施工效率，提高經濟效益，加快進度。

本說明書中各個實施例采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間相同相似部分互相參見即可。

顯然，本領域的技術人員可以對發明進行各種改動和變型而不脫離本發明的精神和范圍。這樣，倘若本發明的這些修改和變型屬于本發明權利要求及其等同技術的范圍之內，則本發明也意圖包括這些改動和變型在內。
