本發明涉及一種懸吊平臺裝置，尤其是涉及一種懸空建筑物底部防護修補處理懸吊平臺裝置。

背景技術：

在啟閉機室等懸空建筑物底部修補施工中，常常需要搭設滿堂紅腳手架或者布置懸吊形式的腳手架來開展施工，滿堂紅腳手架搭設困難、施工工期長、搭設高度大；懸吊腳手架搭設難度大、危險性高、拆卸困難。這兩種施工措施都耗費巨大的人力物力、占用大量資金、耗時費力、施工時間長、施工難度大、危險性高。

技術實現要素：

本發明的目的是提供一種懸空建筑物底部防護修補處理懸吊平臺裝置。該裝置可以用于水庫大壩、攔河壩、水閘等水工混凝土建筑物啟閉機室底部懸空部位的防護修補施工。具有連接可靠、易組合裝配、安全性高、適應性好、儲放占用空間小的特點。

為了解決現有技術存在的問題，本發明采用的技術方案是：

一種懸空建筑物底部防護修補處理懸吊平臺裝置，包括有豎直臂、角度控制儀、回轉臂、支撐臂、爬梯、鋼絲繩卷繞系統和懸吊平臺，所述的豎直臂為兩個并且左右對稱設置，豎直臂的下部通過角度控制儀與回轉臂相連；支撐臂安裝于兩個平行的豎直臂之間；爬梯安裝在支撐臂上；所述的鋼絲繩卷繞系統包括有遙控式電動智能卷揚機、手自一體減速機和滑輪組，遙控式電動智能卷揚機和手自一體減速機安裝在豎直臂的頂部，所述的滑輪組為兩組，一組用于牽引回轉臂，另一組用來承載懸吊平臺。

所述的豎直臂的頂端設置有端部機構，端部機構為n型，端部機構內水平安裝有軸，軸上套裝有水平移動輪組，水平移動輪組的下方安裝有腳手架。

所述的滑輪組包括有第一定滑輪、第二定滑輪、第一動滑輪、第二動滑輪和鋼絲繩組，所述的第一定滑輪和第二定滑輪固定于端部機構的一側，第一定滑輪位于第二定滑輪的上方，第一動滑輪安裝于回轉臂的下端，第二動滑輪安裝于回轉臂的下部并位于第一動滑輪的上方，所述的鋼絲繩組包括有回轉臂鋼絲繩和懸吊平臺鋼絲繩，所述的回轉臂鋼絲繩的一端與遙控式電動智能卷揚機7相連，另一端依次繞過第一定滑輪和第一動滑輪后固定在豎直臂頂部的固定環上；懸吊平臺鋼絲繩的一端與一側的遙控式電動智能卷揚機相連，另一端依次繞過同側的第二定滑輪、第二動滑輪，再依次繞過對側的第二動滑輪和第二定滑輪后與對側的遙控式電動智能卷揚機相連。

所述的懸吊平臺包括吊籃安全鎖、腳踏葫蘆和萬向剎車,懸吊平臺鋼絲繩為兩根，一根為工作繩，另一根為安全繩，兩根繩索分別獨立穿過腳踏葫蘆和吊籃安全鎖。

所述的角度控制儀包括有角度控制臂、角度盤、控制盤、定位銷和輪式手柄，角度盤固定在豎直臂的下端，角度盤上設置有環形齒輪和定位插孔，轉軸安裝在豎直臂的下部并位于角度盤的圓心處，角度控制臂的一端與轉軸相連，另一端通過輪軸與回轉臂相連，角度控制臂上固定有控制盤，定位銷通過繩索系于控制盤之上，角度控制臂和控制盤可以圍繞轉軸進行圓周運動。

所述的豎直臂為組合式豎直臂，相鄰的豎直臂套接處通過長螺栓緊固。

所述的回轉臂為組合式回轉臂，相鄰的回轉臂套接處通過長螺栓緊固。

本發明所具有的優點與效果是:

本發明一種懸空建筑物底部防護修補處理懸吊平臺裝置，由于具有豎直臂、角度控制儀、回轉臂、鋼絲繩卷繞系統和懸吊平臺，豎直臂端部機構內安裝有水平移動輪組，電機驅動水平移動輪組作水平方向運動，可以使機構沿固定桿整體滑動并定位于適宜的工作斷面。角度控制儀能夠控制回轉臂的最大回轉范圍，保證回轉臂的使用條件滿足各種懸吊工況。豎直臂與回轉臂均可組合延伸，回轉臂以底部輪軸為固定點可以將動滑輪轉到與豎直臂上部重合位置，這樣的設計可以使懸吊平臺升降方便、任意調整懸吊平臺的工作面高度，滿足不同高度的施工作業面，方便施工人員登陸、撤離懸吊平臺。支撐臂為方鋼管材質，可以組合套裝，支撐臂安裝于每兩個平行的豎直臂之間使豎直臂、回轉臂形成一個穩固的整體機構，在水平輪組移動時，支撐臂保持全機構平穩整體性水平移動。

通過腳踏葫蘆使懸吊平臺沿著鋼絲繩產生相對位移，腳踏葫蘆自帶鎖緊裝置，可以將懸吊平臺停留于鋼絲繩任意位置，以便施工。萬向剎車既可以將懸吊平臺固定于鋼絲繩組之上，保持鎖緊狀態，還可將懸吊平臺吊裝固定于回轉臂端部套環，在回轉臂做圓周運動時升起整個懸吊平臺，并向豎直臂靠攏。吊籃安全鎖為成型機構，在腳踏葫蘆出現故障時，或者主繩出現故障時，吊籃安全鎖自動鎖緊，保障施工人員人身安全。

本發明可以用于水庫大壩、攔河壩、水閘等水工混凝土建筑物啟閉機室底部懸空部位的防護修補施工。能夠適應啟閉機室等懸空建筑物底部修補施工復雜的工況條件，使操作人員簡單操作即可使機構運行自如，并且可以避免施工人員垂直登錄、撤離工作平臺帶來的不便，懸吊平臺可以在一定范圍內自由升降和回轉，保證施工人員直達安全著陸位置。水平移動和垂直移動互不干擾，獨立操作。并且可以在施工作業中實時進行水平和垂直方向上的位置調整。在施工前后，整個機構拆裝便捷，拆卸后的機構各構件可以在很小的空間內儲放、方便運輸。具有連接可靠、易組合裝配、安全性高、適應性好、儲放占用空間小的特點。

附圖說明

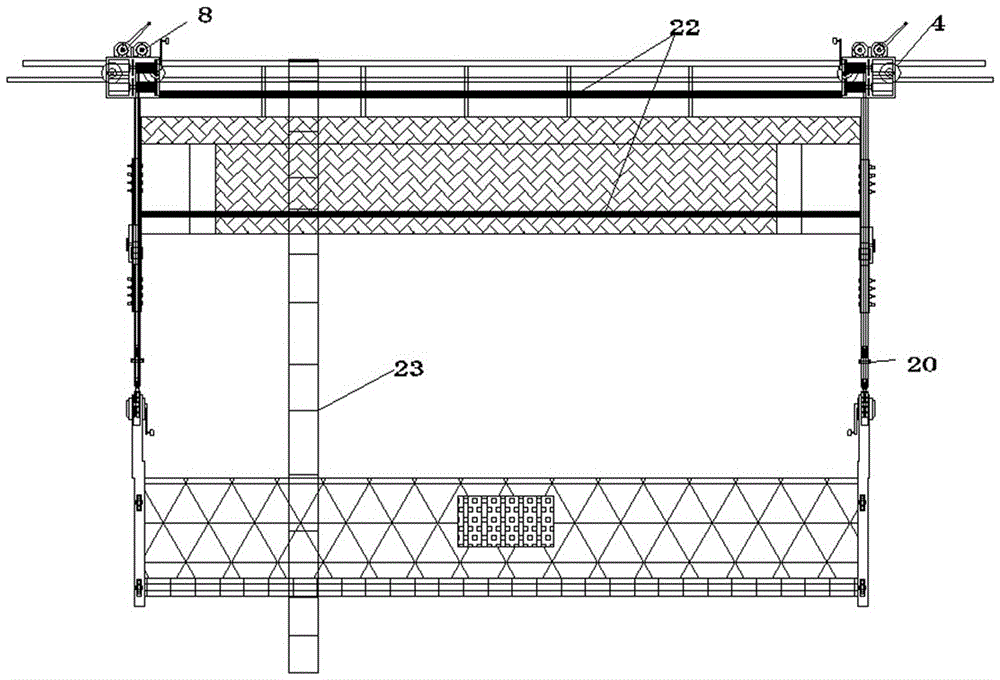

圖1為本發明的主視圖；

圖2為本發明的側視圖；

圖3為角度控制儀的主視圖；

圖4為角度控制儀的側視圖；

圖5為本發明使用狀態參考圖。

圖中：豎直臂1、端部機構2、長螺栓3、水平移動輪組4、手柄5、腳手架6、遙控式電動智能卷揚機7、電機8、手自一體減速機9、角度控制儀10、角度盤11、定位銷12、輪式手柄13、定位插孔14、小齒輪15、環形齒輪16、回轉臂17、輪軸18、第一動滑輪19、U型套環20、腳踏葫蘆21、支撐臂22、爬梯23、懸吊平臺24、萬向剎車25、吊籃安全鎖26、安全繩27、欄片28、底板29、側板30、鋼絲繩組31、第二動滑輪32、第一定滑輪33、第二定滑輪34、角度控制臂36、轉軸37、控制盤38。

具體實施方式

下面結合附圖對本發明作進一步詳述：

如圖1、2所示：本發明一種懸空建筑物底部防護修補處理懸吊平臺裝置，其特征在于：包括有豎直臂1、角度控制儀10、回轉臂17、支撐臂22、爬梯23、鋼絲繩卷繞系統和懸吊平臺24，所述的豎直臂為兩個并且左右對稱設置，豎直臂的下部通過角度控制儀與回轉臂相連；支撐臂為方鋼管材質，可以組合套裝，安裝于兩個平行的豎直臂之間，支撐臂安裝于兩個平行的豎直臂之間，用于控制豎直臂的相對位置。使豎直臂、回轉臂形成一個穩固的整體機構，在水平輪組移動時，支撐臂保持全機構平穩整體性水平移動。爬梯23爬梯為金屬管材制作，安裝在支撐臂上，用于安裝、檢修、維護、拆卸整個機構；所述的鋼絲繩卷繞系統包括有遙控式電動智能卷揚機7、手自一體減速機9和滑輪組，遙控式電動智能卷揚機7和手自一體減速機9安裝在豎直臂的頂部，遙控式電動智能卷揚機7上設置有手柄5.所述的滑輪組為兩組，一組用于牽引回轉臂，另一組用來承載懸吊平臺。

所述的豎直臂為組合式豎直臂， 方鋼管材質制成。相鄰的豎直臂套接處通過長螺栓3緊固，組合延伸；豎直臂的頂端設置有端部機構2，端部機構為n型，端部機構內水平安裝有軸，軸上套裝有水平移動輪組4，電機8驅動水平移動輪組作水平方向運動，可以使機構沿固定桿整體滑動并定位于適宜的工作斷面。水平移動輪組的下方安裝有腳手架6。

所述的懸吊平臺包括金屬吊籃、腳踏葫蘆、萬向剎車25、吊籃安全鎖26和尼龍安全繩。金屬吊籃為組合式的，是由前后欄片28、底板29、側板30通過螺栓連接構成，是懸吊平臺的主體。

腳踏葫蘆21可以是普通的腳踏葫蘆，也可以是建筑吊籃專用腳踏葫蘆。通過腳踏葫蘆使懸吊平臺可以沿著鋼絲繩產生相對位移，腳踏葫蘆自帶鎖緊裝置，可以將懸吊平臺停留于鋼絲繩任意位置，以便施工。如圖5所示，萬向剎車25將懸吊平臺固定于鋼絲繩上，保持鎖緊狀態，并將懸吊平臺吊裝固定于回轉臂端部U形套環20，在回轉臂做圓周運動時升起整個懸吊平臺，并向豎直臂靠攏。

尼龍安全繩，配備有大繩鎖，尼龍安全繩上部固定于整個機構以外的可靠構件之上，安全帶通過卡扣連接到大繩鎖，以保障施工作業人員的安全。

如圖1所示，所述的滑輪組包括有第一定滑輪33、第二定滑輪34、第一動滑輪19、第二動滑輪32和鋼絲繩組31，所述的第一定滑輪和第二定滑輪實際上是卷揚機的卷軸，分別固定于端部機構2的一側，第一定滑輪位于第二定滑輪的上方，第一動滑輪安裝于回轉臂的下端，第二動滑輪安裝于回轉臂的下部并位于第一動滑輪的上方，所述的鋼絲繩組包括有回轉臂鋼絲繩和懸吊平臺鋼絲繩，所述的回轉臂鋼絲繩的一端與遙控式電動智能卷揚機7相連，另一端依次繞過第一定滑輪和第一動滑輪后固定在豎直臂頂部的固定環上；通過遙控式電動智能卷揚機控制回轉臂做圓周運動，驅動懸吊平臺同步運動。懸吊平臺鋼絲繩的一端與一側的遙控式電動智能卷揚機7相連，另一端依次繞過同側的第二定滑輪、第二動滑輪，再依次繞過對側的第二動滑輪和第二定滑輪后與對側的遙控式電動智能卷揚機相連。

懸吊平臺鋼絲繩為兩根，一根為工作繩，另一根為安全繩27，兩根繩索分別獨立穿過腳踏葫蘆和吊籃安全鎖。主繩為工作繩，鋼絲繩卷繞系統實時調節主繩以及安全繩的長度。

如圖3、4所示，所述的角度控制儀包括有角度控制臂36、角度盤11、控制盤38、定位銷12和輪式手柄13，角度盤固定在豎直臂的下端，角度盤上設置有環形齒輪16和定位插孔14，轉軸37安裝在豎直臂的下部并位于角度盤的圓心處。角度控制臂36的一端與轉軸相連，另一端通過輪軸18與回轉臂相連。角度控制臂上固定有控制盤33，定位銷12通過繩索系于控制盤之上。角度控制臂和控制盤可以圍繞轉軸進行圓周運動?？刂票P上面也有定位銷插孔，定位銷可以將角度盤和控制盤上的插孔同時定位。

定位銷插入定位插孔，從而控制回轉臂的最大回轉范圍，保證回轉臂的使用條件滿足各種懸吊工況。小齒輪15與環形齒輪嚙合，輪式手柄帶動小齒輪沿著環形齒輪做圓周運動以確定不同角度的定位插孔。當控制盤通過定位銷在角度盤上固定位置后，輪軸和角度控制臂以及控制盤整體上與豎直臂之間的角度就可以確定了，這三部分機構就與豎直臂成為一個固定夾角的穩定整體。這時通過鋼絲繩的運動，就可以使回轉臂繞輪軸開展圓周運動了。

當定位銷不插入定位插孔，所有機構都是可以自由活動的，只有當定位銷將角度盤和控制盤定位時，才能使角度控制臂成為一個固定結構，此時才可以驅使回轉臂以輪軸為軸進行圓周運動。

所述的回轉臂為組合式回轉臂，為方鋼管材質制成。相鄰的回轉臂套接處通過長螺栓緊固、組合延伸。

豎直臂與回轉臂均可組合延伸，回轉臂以底部輪軸為固定點可以將動滑輪轉到與豎直臂上部重合位置，這樣的設計可以使懸吊平臺升降方便、任意調整懸吊平臺的工作面高度，滿足不同高度的施工作業面，方便施工人員登陸、撤離懸吊平臺。
