本發明涉及衛浴領域，尤其涉及一種沖水系統及節能沖水方法。

背景技術：

能源緊缺是全世界目前面臨的難題，水資源、電能源對人們的生活有著重要的作用，但目前世界上的資源分布不均，因此我們更應該珍惜能源的使用，減少能源浪費。

而在我們生活用水方面，目前的衛浴用品中，傳統的沖水方式的水壓較低，因而在沖水時需要用到大量的水資源，水資源浪費的同時沖洗效果也較為一般，而目前的智能衛浴用品雖然在沖水時較為節約水資源，但在使用甚至待機過程中需要使用電能源，在能源的使用上依舊不夠節約，且智能衛浴用品結構復雜，不利于維修。

技術實現要素：

本發明的目的在于提供一種沖水系統及節能沖水方法，具體在于提供一種不依靠電能且節約用水的一種沖水系統及節能沖水方法。

為達到上述目的，本發明采用如下技術方案：一種沖水系統，包括控制閥、第一水氣耦合閥、第二水氣耦合閥、一體閥、第一穩壓箱、第二穩壓箱，一體閥兩端分別與第一水氣耦合閥、第二水氣耦合閥連接互通，第一水氣耦合閥的另一端與第一支管相連接，第一支管從第一穩壓箱頂端伸入第一穩壓箱內，第二水氣耦合閥的另一端與第二支管相連接，第二支管從第二穩壓箱頂端伸入第二穩壓箱內，控制閥通過引流水管與第一水氣耦合閥相連接，第一水氣耦合閥的限流水口通過分流水管與第二水氣耦合閥相連接，第一水氣耦合閥與第一沖水管相連接，第二水氣耦合閥與第二沖水管相連接。

進一步的，上述第一支管伸入至第一穩壓箱內部底端且不與第一穩壓箱內部底端相接觸，第二支管伸入至第二穩壓箱內部底端且不與第二穩壓箱內部底端相接觸。

進一步的，上述第一支管與第一穩壓箱的連接處、第二支管與第二穩壓箱的連接處、第一支管與第一水氣耦合閥的連接處、第二支管與第二水氣耦合閥的連接處、第一水氣耦合閥與一體閥的連接處、第二水氣耦合閥與一體閥的連接處均采用密封式連接，第一穩壓箱與第二穩壓箱均為密封的真空箱體。

進一步的，上述控制閥上設置有泄水管，控制閥的泄水口與泄水管相連接，第二水氣耦合閥的泄水口通過排水管與泄水管相連接，控制閥上設置有啟動裝置。

進一步的，上述一體閥由止回閥、過濾法、穩壓閥組成。

本發明采用如下技術方案：一種節能沖水方法，通過以下過程沖水：

（1）當按下啟動裝置時，控制閥打開，控制閥將外部水源引流至第一水氣耦合閥，第一水氣耦合閥受外部水源作用而打開，穩壓箱開始排放箱內水源，水經第一水氣耦合閥被排出，穩壓箱箱內壓力減小使一體閥打開，外部水源開始供水。

（2）當?shù)谝凰畾怦詈祥y打開時，流經第一水氣耦合閥的大部分的水從第一沖水管沖出，小部分的水經限流水口分流流向第二水氣耦合閥。

（3）當分流水源流至第二水氣耦合閥時，第二水氣耦合閥打開，穩壓箱與外部水源一起供水，水從第二沖水管沖出。

（4）控制閥打開并經過預設第一時間后，控制閥自動關閉并停止向第一水氣耦合閥引流，第一水氣耦合閥失去外部水源作用而關閉，第一沖水管停止沖水，第一水氣耦合閥內剩余的水繼續向第二水氣耦合閥分流，經過第二預設時間后，第二水氣耦合閥關閉。

（5）當?shù)诙畾怦詈祥y關閉時，第二沖水管停止沖水，經過預設第三時間后，一體閥關閉，外部水源停止進水。

進一步的，上述控制閥關閉后，控制閥自身內部剩余的水、控制閥引流至第一水氣耦合閥的水、第一水氣耦合閥分流至第二水氣耦合閥的水均從泄水管排出。

進一步的，上述預設第一時間為控制閥打開后自動恢復到關閉狀態所需的時間。

進一步的，上述預設第二時間為第一水氣耦合閥關閉后第一水氣耦合閥內剩余水量流走至無法打開第二水氣耦合閥所需的時間。

進一步的，上述預設第三時間為第二水氣耦合閥關閉后直到穩壓箱補充水量使箱內壓力等于一體閥設定壓力的時間。

本發明的有益效果在于：

1、通過控制閥、第一水氣耦合閥、限流水口、分流水管、第二水氣耦合閥的聯動作用，在不使用電子器件與電能的前提下，實現了兩個沖水口的時間差式?jīng)_水，節省了電能，簡化了產品結構；

2、通過水氣耦合閥與穩壓箱的相互配合提高了沖水效果，減少了沖水所需的水量。

附圖說明

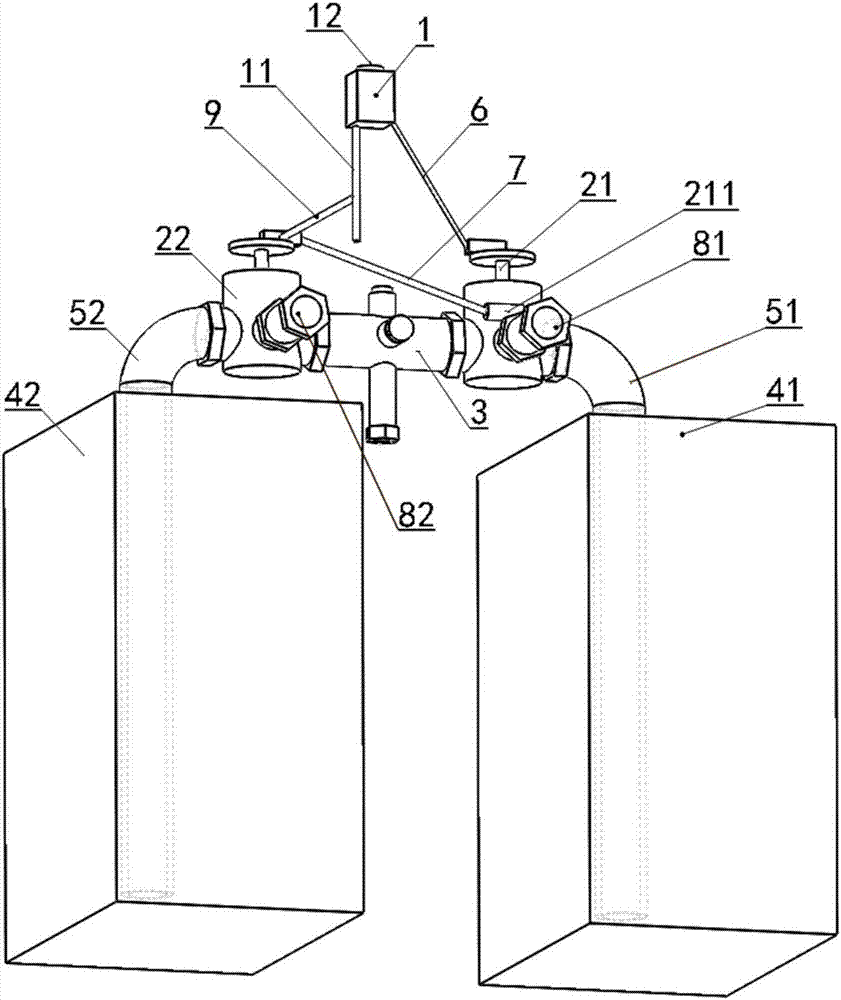

附圖1為實施例1的一種沖水系統的立體圖1；

附圖2為實施例1的一種沖水系統的立體圖2；

附圖3為實施例1的一種節能沖水方法的流程示意圖。

具體實施方式

實施例1：參照?qǐng)D1-2，一種沖水系統，包括控制閥1、第一水氣耦合閥21、第二水氣耦合閥22、一體閥3、第一穩壓箱41、第二穩壓箱42，一體閥3由止回閥、過濾法、穩壓閥組成，一體閥3簡化了系統結構并起到防止水流回流、過濾水中雜質、穩壓供水的作用，一體閥3與外部水管相連接，一體閥3的左右兩端分別連接第二水氣耦合閥22、第一水氣耦合閥21，第一水氣耦合閥21右端與第一支管51相連接，第二水氣耦合閥22左端與第二支管52相連接。

第一支管51從第一穩壓箱41頂端伸入至第一穩壓箱41內部底端且不與第一穩壓箱41內部底端相接觸，第二支管52從第二穩壓箱42頂端伸入至第二穩壓箱42內部底端且不與第二穩壓箱42內部底端相接觸，保證了穩壓箱內的空氣一直在箱內水面上方，穩壓箱內被壓縮的空氣在沖水時能提高水量的沖力，達到少水量高沖洗效率的效果。

為了在不使用電子器件與電能的條件下，實現一個控制閥1控制雙沖水口時間差式?jīng)_水，并節省水資源與電能，控制閥1與外部水管相連接，控制閥1上設置有啟動裝置12，人們通過啟動裝置12控制控制閥1打開，啟動裝置12可以是沖水按鈕、沖水腳踏等，控制閥1的出水口通過引流水管6與第一水氣耦合閥21的控制口相連接，第一水氣耦合閥21的限流水口211通過分流水管7與第二水氣耦合閥22的控制口相連接，第一水氣耦合閥21的出水口與第一沖水管81相連接，第二水氣耦合閥22的出水口與第二沖水管82相連接，調節限流水口211的流量大小從而控制兩個沖水口沖水的時間差。

為保證系統的氣密性與穩定性，上述第一支管51與第一穩壓箱41的連接處、第二支管52與第二穩壓箱42的連接處、第一支管51與第一水氣耦合閥21的連接處、第二支管52與第二水氣耦合閥22的連接處、第一水氣耦合閥21與一體閥3的連接處、第二水氣耦合閥22與一體閥3的連接處均采用密封式連接，第一穩壓箱41與第二穩壓箱42均為密封的真空箱體。

為了在沖水過程結束后能把控制閥1與水氣耦合閥中剩余的水排出，上述控制閥1上設置有泄水管11，控制閥1的泄水口與泄水管11相連接，第二水氣耦合閥22的泄水口通過排水管9與泄水管11相連接。

參照?qǐng)D3，一種節能沖水方法，通過使用上述的一種沖水系統，通過以下過程進行沖水：

當控制閥1未被打開時，第一水氣耦合閥21、第二水氣耦合閥22、一體閥3均處于關閉狀態，穩壓箱4箱內處于壓力穩定狀態。

（1）當按下啟動裝置12時，控制閥1受控打開，外部水源依次經過控制閥1、引流水管6流至第一水氣耦合閥21的控制口，從而使第一水氣耦合閥21的出水口打開，穩壓箱4開始排放箱內水源，水經第一水氣耦合閥21被排出，穩壓箱4由于流出水量導致箱內壓力減小，當穩壓箱4的箱內壓力小于一體閥3設定的壓力時，一體閥3自動打開，外部水源經一體閥3的進水口開始供水。

（2）當?shù)谝凰畾怦詈祥y21打開時，流經第一水氣耦合閥21的水大部分從第一沖水管81沖出，小部分的水依次經過第一水氣耦合閥21的限流水口211、分流水管7分流至第二水氣耦合閥22的控制口，通過調整限流水口211的限流程度從而控制了第一水氣耦合閥21與第二水氣耦合閥22打開的時間差。

（3）當分流水源流至第二水氣耦合閥22時，第二水氣耦合閥22的出水口受控打開，穩壓箱4與外部水源一起供水，水從第二沖水管82沖出。

（4）控制閥1打開后，控制閥1緩慢恢復到關閉狀態，經過預設第一時間后，控制閥1自動恢復到關閉狀態并停止向第一水氣耦合閥21輸送外部水源，第一水氣耦合閥21失去外部水源的作用而關閉第一水氣耦合閥21的出水口，從而使第一沖水管81停止沖水，此時第一水氣耦合閥21內從控制口流入的剩余的水在壓力的作用下繼續向第二水氣耦合閥22分流，經過第二預設時間后，第二水氣耦合閥22因失去分流水源的作用而關閉第二水氣耦合閥22的出水口。

（5）當?shù)诙畾怦詈祥y22關閉時，第二沖水管82停止沖水，此時外部水源依舊經過一體閥3向穩壓箱4供水，經過預設第三時間后，第一穩壓箱41與第二穩壓箱42的箱內壓力均等于一體閥3的設定壓力，一體閥3關閉，外部水源停止進水。

控制閥1關閉后，控制閥1內部剩余的水從控制閥1的泄水管11排出，控制閥1引流至第一水氣耦合閥21的水被分流至第二水氣耦合閥22內部，第二水氣耦合閥22的內的分流水流經排水管9并從泄水管11排出。

調整控制閥1自動閉閥速度從而調整第一穩壓箱沖水的總時間（即預設第一時間）。

調整限流水口211的限流設定可以改變分流水源到達第二水氣耦合閥22的控制口的時間，從而調整兩個沖水管的沖水的時間差，同時也調整了第一水氣耦合閥21關閉后第二水氣耦合閥22處于打開狀態下的剩余時間（即預設第二時間）。

調整一體閥3的設定壓力從而調整了第二水氣耦合閥22關閉后一體閥3處于打開狀態下的剩余時間（即預設第三時間）。

由上述沖水方法提供的技術方案可以看出，本沖水方法通過一個控制閥1對兩個水氣耦合閥的打開時間進行差控制，無需使用電能控制而更有利于節約資源，通過穩壓箱4與水氣耦合閥形成水氣結合，提高沖洗效果，相比傳統沖水方法更加清潔有效，達到節約用水的目的。

當然，以上僅為本發明較佳實施方式，并非以此限定本發明的使用范圍，如一體閥3的左右兩端分別連接第二水氣耦合閥22、第一水氣耦合閥21，本發明并不僅限于這種連接方式，故，凡是在本發明原理上做等效改變均應包含在本發明的保護范圍內。
