本發明涉及一種灘涂施工平臺，尤其是一種彈發式牽引施工平臺。

背景技術：

灘涂、沼澤地以及圍海建島是中國重要的后備土地資源，具有面積大、分布集中、區位條件好、農牧漁業及軍事綜合開發潛力大的特點，灘涂是一個處于動態變化中的海陸過渡地帶，向陸方向發展可較快形成農牧漁業畜產用地；向海方向發展可進一步成為開發海洋的前沿陣地目前；但是，由于灘涂地質的不穩定性與特殊性，往往使得常規開發機器無法進入灘涂區進行作業，從而給開發造成了相當大的難度，也是灘涂、沼澤以及圍建海島開發的首要難題，因此發明一種能夠將作業機器載入開發區域的作業平臺很有必要。

技術實現要素：

為了克服現有灘涂及淺水區開發技術的不足，本發明提供一種灘涂超軟地層及水上開發作業自移動平臺，該平臺能夠直接將作業機器載入開發區域并進行作業，能夠確保作業機器等設備安全、可靠、方便、靈活的進行作業，確保開發順利進行。

本發明解決其技術問題所使用的技術方案為：一種彈發式牽引施工平臺，包括：牽引裝置，支架，牽引繩，卷揚機，電機，施工平臺，把手，高壓氣泵，氣室，扳機，橡皮塞，錨固桿，錨翼，錨翼托，鉸接軸，錨固頭，扳機掛孔；一種彈發式牽引施工平臺在施工平臺上通過支架安裝有發射槍；發射槍內設置有高壓氣泵與氣室；氣室的一端開口并與錨固桿尾端的橡皮塞相連接；橡皮塞的下端設置有扳機掛孔；氣室的下方安裝有扳機，扳機的掛鉤與扳機掛孔匹配相連接；扳機的掛鉤與扳機掛孔相連接后能將錨固桿穩定的固定在發射槍內，且橡皮塞也能很好地與氣室的開口以及槍筒緊密貼合連接；所述錨固桿上通過鉸接軸安裝有錨翼，錨固桿的最前端設置有錨固頭，錨固頭的尾部為箭頭狀的錨翼拖；錨翼拖能夠保障錨翼固定張開；所述錨固桿尾端的橡皮塞通過牽引繩與施工平臺上卷揚機相連接；卷揚機通過電機能夠收放牽引繩。

使用時，將錨固桿通過橡皮塞卡在氣室上，并通過扳機將錨固桿固定；之后通過高壓氣泵給氣室充氣，充氣完成后，撥動扳機，則錨固桿則被氣室內的氣體打出，并進入遠處的松軟的地質層內；帶錨固桿進入底層灘涂錨固穩定后，錨翼會慢慢張開并將錨固桿固定；之后運用卷揚機收縮牽引繩，則施工平臺則會在牽引繩的牽引下駛向遠處，并將作業機器載入開發區域進行作業施工。

本發明有益效果：該平臺能夠直接將作業機器載入開發區域并進行作業，能夠確保作業機器等設備安全、可靠、方便、靈活的進行作業，確保開發順利進行。

附圖說明

下面結合附圖和實施例對本發明作進一步說明。

圖1是本發明整體結構原理示意圖。

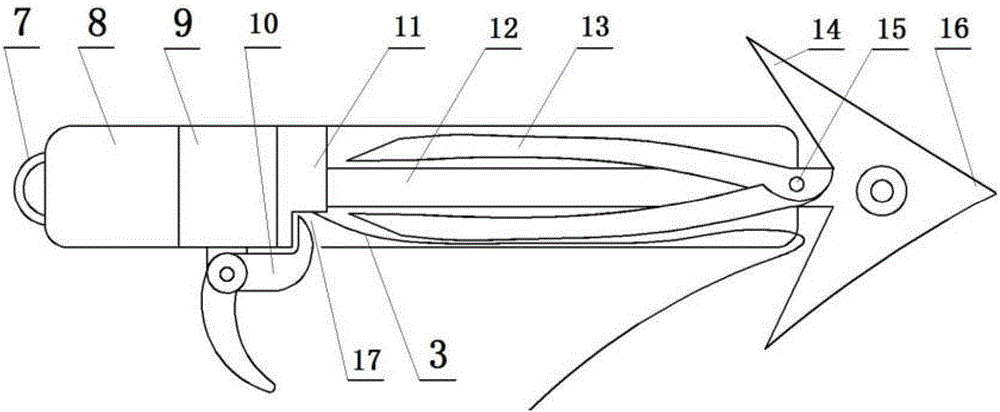

圖2是發射槍的內部結構原理示意圖。

圖中，1.發射槍，2.支架，3.牽引繩，4.卷揚機，5.電機，6.施工平臺，7.把手，8.高壓氣泵，9.氣室，10.扳機，11.橡皮塞，12.錨固桿，13.錨翼，14.錨翼托，15.鉸接軸，16.錨固頭，17.扳機掛孔。

具體實施方式

在圖中，一種彈發式牽引施工平臺，包括：牽引裝置1，支架2，牽引繩3，卷揚機4，電機5，施工平臺6，把手7，高壓氣泵8，氣室9，扳機10，橡皮塞11，錨固桿12，錨翼13，錨翼托14，鉸接軸15,錨固頭16，扳機掛孔17；一種彈發式牽引施工平臺在施工平臺6上通過支架2安裝有發射槍1；發射槍1內設置有高壓氣泵8與氣室9；氣室9的一端開口并與錨固桿12尾端的橡皮塞11相連接；橡皮塞1的下端設置有扳機掛孔17；氣室9的下方安裝有扳機10，扳機1的掛鉤與扳機掛孔17匹配相連接；扳機1的掛鉤與扳機掛孔17相連接后能將錨固桿12穩定的固定在發射槍1內，且橡皮塞11也能很好地與氣室9的開口以及槍筒緊密貼合連接；所述錨固桿12上通過鉸接軸15安裝有錨翼13，錨固桿12的最前端設置有錨固頭16，錨固頭16的尾部為箭頭狀的錨翼拖14；錨翼拖14能夠保障錨翼13固定張開；所述錨固桿12尾端的橡皮塞11通過牽引繩3與施工平臺6上卷揚機4相連接；卷揚機通過電機5能夠收放牽引繩3。

使用時，將錨固桿12通過橡皮塞11卡在氣室9上，并通過扳機10將錨固桿12固定；之后通過高壓氣泵8給氣室9充氣，充氣完成后，撥動扳機10，則錨固桿12則被氣室9內的氣體打出，并進入遠處的松軟的地質層內；帶錨固桿12進入底層灘涂錨固穩定后，錨翼13會慢慢張開并將錨固桿12固定；之后運用卷揚機4收縮牽引繩3，則施工平臺6則會在牽引繩3的牽引下駛向遠處，并將作業機器載入開發區域進行作業施工。

技術特征：

技術總結
一種彈發式牽引施工平臺在施工平臺上通過支架安裝有發射槍；發射槍內設置有高壓氣泵與氣室；氣室的一端開口并與錨固桿尾端的橡皮塞相連接；橡皮塞的下端設置有扳機掛孔；氣室的下方安裝有扳機，扳機的掛鉤與扳機掛孔匹配相連接；扳機的掛鉤與扳機掛孔相連接后能將錨固桿穩定的固定在發射槍內，且橡皮塞也能很好地與氣室的開口以及槍筒緊密貼合連接；所述錨固桿尾端的橡皮塞通過牽引繩與施工平臺上卷揚機相連接；該平臺能夠直接將作業機器載入開發區域并進行作業，能夠確保作業機器等設備安全、可靠、方便、靈活的進行作業，確保開發順利進行。

技術研發人員：牟星宇;石榮玲
受保護的技術使用者：徐州工程學院
技術研發日：2017.04.27
技術公布日：2017.09.19
