本發明涉及一種地下墻的施工方案，特別是一種旋噴錨樁將多段地下墻鎖錨連接的旋噴錨樁鎖錨地下墻的施工方案。

背景技術：

其它形式的地下墻都采用直縫連接的形式，無法進行鎖錨連接。

技術實現要素：

本發明提供了一種旋噴錨樁將多段地下墻鎖錨連接的旋噴錨樁鎖錨地下墻的施工方案。

本發明是通過如下技術方案實現的：

一種旋噴錨樁鎖錨地下墻的施工方案，所述施工方案所用設備包括旋噴錨樁設備和地下墻設備，所述地下墻設備的結構包括：導柱以及導柱兩邊的油壓油缸a、油壓油缸b；

所述導柱下端通過鉸銷分別鉸接推拉桿a的上端和推拉桿b的上端；

所述推拉桿a的下端固定于主梁a中間，主梁a的左端固定有拐梁a，拐梁a的左端設置旋軸a，旋軸a的后部安裝旋輪a，旋軸a的前部安裝旋輪b；主梁a的右端固定有拐梁d，拐梁d的右端設置旋軸d，旋軸d的后部安裝旋輪f，旋軸d的前部安裝旋輪g；

所述推拉桿b的下端固定于主梁b中間，主梁b的左端固定有拐梁b，拐梁b的左端設置旋軸b，旋軸b的后部安裝旋輪c，旋軸b的前部安裝旋輪d；主梁b的右端固定有拐梁c，拐梁c的右端設置旋軸c，旋軸c的后部安裝旋輪h，旋軸c的前部安裝旋輪e；

所述旋輪a和旋輪f的外周繞有一條循環鏈a，旋輪b和旋輪g的外周繞有一條循環鏈b，旋輪c和旋輪h的外周繞有一條循環鏈c，旋輪d和旋輪e的外周繞有一條循環鏈d；

所述循環鏈a上均布多個凹口切頭a，循環鏈b上均布多個凹口切頭b，循環鏈c上均布多個凹口切頭c，循環鏈d上均布多個凹口切頭d。

本發明具有以下有益效果：

本發明旋噴錨樁將多段地下墻鎖錨連接。

附圖說明

下面結合附圖對本發明作進一步的說明：

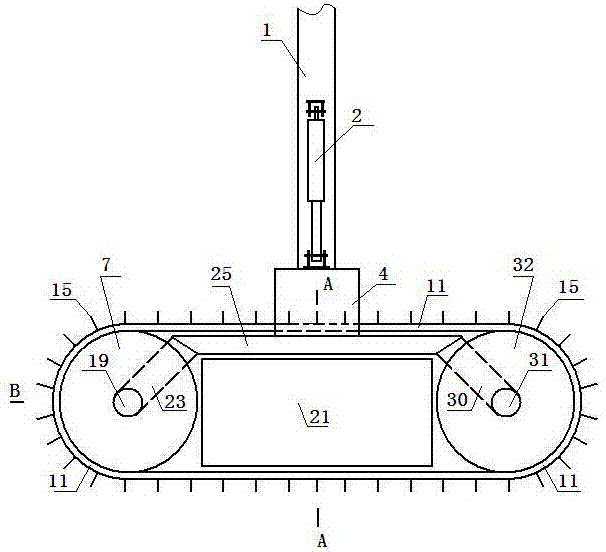

圖1為地下墻設備的前視圖；

圖2為地下墻設備的后視圖；

圖3為地下墻設備的左視圖；

圖4為圖1的a—a視圖；

圖5為圖1的b—b視圖；

圖6為旋噴錨樁將多段地下墻鎖錨連接的截面圖。

圖中：1、導柱，2、油壓油缸a，3、油壓油缸b，4、推拉桿a，5、推拉桿b，6、鉸銷，7、旋輪a，8、旋輪b，9、旋輪c，10、旋輪d，11、循環鏈a，12、循環鏈b，13、循環鏈c，14、循環鏈d，15、凹口切頭a，16、凹口切頭b，17、凹口切頭c，18、凹口切頭d，19、旋軸a，20、旋軸b，21、斗倉a，22、斗倉b，23、拐梁a，24、拐梁b，25、主梁a，26、主梁b，27、拐梁c，28、旋軸c，29、旋輪e，30、拐梁d，31、旋軸d，32、旋輪f，33旋輪g，34、旋輪h。

具體實施方式

附圖為本發明的一種具體實施例，該實施所用設備包括旋噴錨樁設備和地下墻設備，所述地下墻設備的結構包括：導柱1以及導柱兩邊的油壓油缸a2、油壓油缸b3；

所述導柱下端通過鉸銷6分別鉸接推拉桿a4的上端和推拉桿b5的上端；

所述推拉桿a的下端固定于主梁a25中間，主梁a的左端固定有拐梁a23，拐梁a的左端設置旋軸a19，旋軸a的后部安裝旋輪a7，旋軸a的前部安裝旋輪b8；主梁a的右端固定有拐梁d30，拐梁d的右端設置旋軸d31，旋軸d的后部安裝旋輪f32，旋軸d的前部安裝旋輪g33；

所述推拉桿b的下端固定于主梁b26中間，主梁b的左端固定有拐梁b24，拐梁b的左端設置旋軸b20，旋軸b的后部安裝旋輪c9，旋軸b的前部安裝旋輪d10；主梁b的右端固定有拐梁c27，拐梁c的右端設置旋軸c28，旋軸c的后部安裝旋輪h34，旋軸c的前部安裝旋輪e29；

所述旋輪a和旋輪f的外周繞有一條循環鏈a11，旋輪b和旋輪g的外周繞有一條循環鏈b12，旋輪c和旋輪h的外周繞有一條循環鏈c13，旋輪d和旋輪e的外周繞有一條循環鏈d14；

所述循環鏈a上均布多個凹口切頭a15，循環鏈b上均布多個凹口切頭b16，循環鏈c上均布多個凹口切頭c17，循環鏈d上均布多個凹口切頭d18；

所述油壓油缸a的下端鉸接推拉桿a的中間，油壓油缸a的上端鉸接導柱；

所述油壓油缸b的下端鉸接推拉桿b的中間，油壓油缸b的上端鉸接導柱；

所述主梁a的下部固定一個斗倉a21；

所述主梁b的下部固定一個斗倉b22；

所述斗倉a的前部無擋板；

所述斗倉b的后部無擋板；

所述地下墻設備工作時，驅動系統驅動循環鏈a和循環鏈d正轉、驅動循環鏈b和循環鏈c反轉，凹口切頭a、凹口切頭b、凹口切頭c以及凹口切頭d旋轉中將土石切削且攜帶著土石渣轉到斗倉的上部，土石渣掉到斗倉中，然后提出地下墻設備，啟動油壓油缸a和油壓油缸b使斗倉a和斗倉b向兩邊開啟，土石渣瀉出，重復以上工作過程，制造出兩端分別帶有四個凹口的方孔，澆筑混凝土，制造出兩端分別帶有四個凹口的地下墻，制造多段地下墻，將相鄰的四個凹口相互對合，在每個對合的凹口中用旋噴錨樁設備分別制造一個旋噴錨樁，將多段地下墻用旋噴錨樁進行鎖錨。

技術特征：

技術總結
一種旋噴錨樁鎖錨地下墻的施工方案，所述施工方案所用設備包括旋噴錨樁設備和地下墻設備，用地下墻設備制造出兩端分別帶有四個凹口的多段地下墻，將相鄰的四個凹口相互對合，在每個對合的凹口中用旋噴錨樁設備分別制造一個旋噴錨樁，將多段地下墻用旋噴錨樁進行鎖錨。

技術研發人員：盧興書
受保護的技術使用者：盧興書
技術研發日：2017.05.13
技術公布日：2017.08.25
