本發明涉及淡水收集綜合利用技術領域，尤其是一種基于自循環的水氣收集裝置及其使用方法。

背景技術：

地球表面的72％被水覆蓋，但是淡水資源僅占所有水資源的0.75％，有近70％的淡水固定在南極和格陵蘭的冰層中，其余多為土壤水分或深層地下水，不能被人類利用。地球上只有不到1％的淡水或約0.007％的水可被人類直接利用，而中國人均淡水資源只占世界人均淡水資源的四分之一。

地球的儲水量是很豐富的，共有14.5億立方千米之多。地球上的水，盡管數量巨大，但是能直接被人們生產和生活利用的，卻少得可憐。首先，海水又咸又苦，不能飲用，不能澆地，也難以用于工業。全球淡水資源不僅短缺而且地區分布極不平衡。按地區分布，巴西、俄羅斯、加拿大、中國、美國、印度尼西亞、印度、哥倫比亞和剛果9個國家的淡水資源占了世界淡水資源的60％。約占世界人口總數40％的80個國家和地區約15億人口淡水不足，其中26個國家約3億人極度缺水。更可怕的是，預計到2025年，世界上將會有30億人面臨缺水問題，40個國家和地區淡水嚴重不足。

本發明針對干旱少雨以及嚴重缺水地區的水資源匱乏問題，研究設計一種用于無根之水的收集裝置，通過本發明基于太陽能與風能發電的積極配合作為動力，配合壓風機將地面上的高溫含水空氣推送進入本發明所述的水氣收集裝置的下部，利用地溫與地表溫度的差別，通過冷凝片將高溫空氣進行冷凝，收集空氣中的水，同時還創新設計有雨水收集結構，可將干旱地區的水資源進行集中收集并用于生產生活，值得大規模應用推廣。

技術實現要素：

本發明基于上述背景技術中所闡明的技術目標，創新研究設計一種基于自循環的水氣收集裝置，旨在收集空氣中的水汽來緩解或滿足缺水地區的用水需求。本裝置不需要外部電源就能工作，也不需要昂貴的化學物質或維修費用，只需按照標準安裝到位即可長期不間斷收集雨水以及空氣水分，用于生產生活，完全可以滿足家庭式小規模的干旱地區的日常用水需求，具有顯著的實用價值。

本發明所采用的技術方案是：一種基于自循環的水氣收集裝置，包括有自上而下依次設置的送風管道結構、水汽冷凝結構、集水槽結構；其特征在于：所述送風管道結構的下部設有送風管道，所述送風管道內上下部位置各設一個橫向支撐桿，所述兩橫向支撐桿中部分別固設有風向朝下的第一壓風扇及第二壓風扇，所述送風管道內的第一壓風扇的轉軸向上延伸至所述送風管道上端的外部，所述第一壓風扇的轉軸位于所述送風管道上端外部的部分套設有垂直軸風力發電機；所述垂直軸風力發電機的上部還固設有太陽能板，所述太陽能板的通過導線電性連接于所述第二壓風扇；太陽能板在采集光照發電時，直接給第二壓風扇進行供電運轉，從而確保在天氣晴朗且無風時，可至少保障第二壓風扇可以持續將地表飽含水蒸氣的熱風吹進水汽冷凝冷凝結構單元進行水汽集水，若是或雨天則至少可以依托風機的轉動帶動第一壓風扇送風，結構設計非常巧妙，且無需外接電源，即可持續地進行水汽集水操作。

所述水汽冷凝結構的上端通過法蘭與所述送風管道結構的底部連接，所述水汽冷凝結構的內壁上固設有至少一片冷凝板；

所述水汽冷凝結構的下端也通過法蘭與所述集水槽結構管道連接，所述集水槽結構上還管道連接有排氣管及抽水泵；

所述太陽能板也通過導線電性連接于所述抽水泵。

進一步地，所述太陽能板傾斜設置于所述送風管道結構的上端部位置，所述傾斜設置的太陽能板的下端還連接有導流管，所述導流管的另一端延伸至所述送風管道內；創新的傾斜式太陽能板，可以在雨天時，將太陽能板上的雨水集中收集并通過導流管輸送至集水槽結構中。

進一步地，所述集水槽結構包括有上部的圓柱部以及下部的圓錐部，所述集水槽結構的內側壁上還液位傳感器，所述抽水泵的進水端連接有輸水軟管，所述輸水軟管的自由端延伸至所述集水槽結構的圓錐部的底部位置。

更進一步地，所述集水槽結構的上端面上開設有承插接口以及至少一個排氣口，所述排氣口管道連接于所述排氣管，所述輸水軟管穿設于所述排氣管與所述集水槽結構的底部管道連通。

更進一步地，為持續保存動力，所述太陽能板的背面還固設有蓄能電池以及控制器，所述蓄能電池電性連接于所述太陽能板。當風量足夠時，可以將太陽能板對蓄能電池進行充電，可在無風且無光照的情況下，通過蓄能電池為第二壓風扇以及抽水泵提供電能，確保裝置正常運轉。

更進一步地，所述第一、二壓風扇的葉片以及所述冷凝片的外表面均涂設有超疏水材料的涂層。便于冷凝水的下流。

更進一步地，所述抽水泵優選為直流微型負壓泵。確保直流電正常驅動負壓泵對集水槽結構中的冷凝水進行抽出。

優選的，所述水汽冷凝結構材質為鋁合金或t4型紫銅；所述集水槽結構的材質為耐腐蝕食品級pe塑料。

一種基于自循環的水氣收集裝置的使用方法，其特征在于：將

(1)該基于自循環的水氣收集裝置的所述水汽冷凝結構及集水槽結構深埋入地下，所述送風管道結構的上部置于地面以上；

(2)將所述排氣管的上端口露出地面；確保換氣通暢；

(3)將所述抽水泵的進水端的輸水軟管的通過穿設排氣管延伸至所述集水槽結構的底端。

本發明提供的一一種基于自循環的水氣收集裝置的有益效果為：

本發明基于太陽能與風能發電的積極配合作為動力，配合壓風機將地面上的高溫含水空氣推送進入本發明所述的水氣收集裝置的下部，利用地溫與地表溫度的差別，通過冷凝片將高溫空氣進行冷凝，收集空氣中的水，同時還創新設計有雨水收集結構，可將干旱地區的水資源進行集中收集并用于生產生活，在非洲等長年干旱地區的推廣價值極高。

附圖說明

附圖1為本發明一種基于自循環的水氣收集裝置的結構示意簡圖；

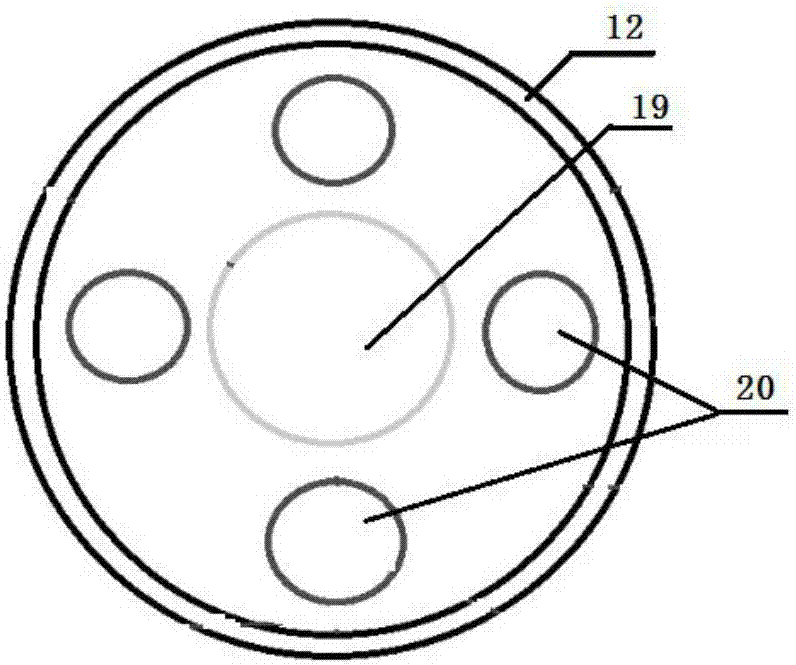

附圖2為本發明一種基于自循環的水氣收集裝置所述集水槽結構的上端面截面示意圖。

標記說明：

1、送風管道結構，2、水汽冷凝結構，3、集水槽結構，4、橫向支撐桿，5、第一壓風扇，6、第二壓風扇，7、垂直軸風力發電機，8、導流管，9、太陽能板，10、法蘭，11、排氣管，12、圓柱部，13、圓錐部，14、抽水泵，15、導線，16、蓄能電池，17、輸水軟管，18、冷凝板，19、承插接口，20、排氣口。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

如圖1所示，一種基于自循環的水氣收集裝置，包括有自上而下依次設置的送風管道結構1、水汽冷凝結構2、集水槽結構3；送風管道結構1的下部設有送風管道，送風管道內上下部位置各設一個橫向支撐桿4，兩橫向支撐桿4中部分別固設有風向朝下的第一壓風扇及5第二壓風扇6，送風管道內的第一壓風扇5的轉軸向上延伸至送風管道上端的外部，第一壓風扇5的轉軸位于送風管道上端外部的部分套設有垂直軸風力發電機7；垂直軸風力發電機7的上部還固設有太陽能板9，太陽能板9的通過導線15電性連接第二壓風扇6；太陽能板9在采集光照發電時，直接給第二壓風扇6進行供電運轉，從而確保在天氣晴朗且無風時，可至少保障第二壓風扇6可以持續將地表飽含水蒸氣的熱風吹進水汽冷凝結構2單元進行水汽集水，若是或雨天則至少可以依托風機的轉動帶動第一壓風扇5送風，結構設計非常巧妙，且無需外接電源，即可持續地進行水汽集水操作。

水汽冷凝結構2的上端通過法蘭10與送風管道結構1的底部連接，水汽冷凝結構2的內壁上固設有至少一片冷凝板18；

水汽冷凝結構2的下端也通過法蘭10與集水槽結構3管道連接，集水槽結構3上還管道連接有排氣管11及抽水泵14；

太陽能板9也通過導線10電性連接于抽水泵14。

進一步參見圖1所示，太陽能板9傾斜設置于送風管道結構1的上端部位置，傾斜設置的太陽能板9的下端還連接有導流管8，導流管8的另一端延伸至送風管道內；創新的傾斜式太陽能板9，可以在雨天時，將太陽能板9上的雨水集中收集并通過導流管8輸送至集水槽結構3中。

集水槽結構3包括有上部的圓柱部12以及下部的圓錐部13，集水槽結構3的內側壁上還液位傳感器(圖中未標出)，抽水泵14的進水端連接有輸水軟管17，輸水軟管17的自由端延伸至集水槽結構3的圓錐部13的底部位置。

如圖2所示，集水槽結構3的上端面上開設有承插接口19以及至少一個排氣口20，排氣口20管道連接于排氣管11，輸水軟管17穿設于排氣管11與集水槽結構3的底部管道連通。

為持續保存動力，太陽能板9的背面還固設有蓄能電池16以及控制器(圖中未單獨標出)，蓄能電池16電性連接于太陽能板9。當風量足夠時，可以將太陽能板9對蓄能電池16進行充電，可在無風且無光照的情況下，通過蓄能電池16為第二壓風扇6以及抽水泵14提供電能，確保裝置正常運轉。

第一、二壓風扇(5、6)的葉片以及冷凝片18的外表面均涂設有超疏水材料的涂層。便于冷凝水的下流。

抽水泵14優選為直流微型負壓泵。確保直流電正常驅動負壓泵對集水槽結構3中的冷凝水進行抽出。

優選的，水汽冷凝結構2材質為鋁合金或t4型紫銅；集水槽結構3的材質為耐腐蝕食品級pe塑料。

一種基于自循環的水氣收集裝置的使用方法，具體使用方法如下：將

(1)該基于自循環的水氣收集裝置的水汽冷凝結構2及集水槽結構3深埋入地下，送風管道結構1的上部置于地面以上；

(2)將排氣管11的上端口露出地面；確保換氣通暢；

(3)將抽水泵14的進水端的輸水軟管17的通過穿設排氣管11延伸至集水槽結構3的底端。

上述工作原理簡介如下：

本裝置不需要外部電源就能工作，也不需要昂貴的化學物質或維修費用。它的主要功能是將空氣中蘊含的水氣“抽”出來。地面上的達里厄型風力發電機渦輪隨風旋轉，帶動內扇葉轉動，并將熱的空氣傳送到冷凝管道內；或是用以架設在頂部的太陽能板及蓄能電池為電源的的防水低功耗的第一、第二壓風扇，帶動與之相連的扇葉轉動，將熱的空氣傳送到冷凝管道內。或是兩個扇葉同時轉動，將熱的空氣傳送到冷凝管道內。

然后利用第一、第二壓風扇和地下約155厘米處的集水槽結構之間的溫差，在集水槽結構上方長度大約在150厘米的冷凝管區域內進行冷凝，在那里空氣中蘊含的熱量被冷凝片和內壁上的散熱傳遞到周圍的土壤和集水區的水中(當水在底部聚集時)。空氣的溫度降到其中蘊含的水的冷凝點以下時，管道內層及冷凝片上就會有露珠出現，露珠越聚越多就會流入下方的集水槽結構中。冷凝后干燥的空氣會通過與集水槽結構相通的排氣管排到地面上去。這樣就實現了整個裝置的空氣循環。在集水槽結構的冷凝水通過用太陽能板或蓄能電池供電的小型負壓泵(或是一個小型壓井泵)和穿過過一個排氣管的輸水軟管就可以輸送到地面上去。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
