本發明涉及地漏產品技術領域，具體涉及一種防堵塞浴室地漏。

背景技術：

浴室作為家庭必備的功能室，其淋雨處最主要的異物就是毛發，而毛發由于其本身輕而細的特點使得普通地漏根本沒有辦法有效阻擋其進入下水道，且毛發還特別容易結團，使得其又很容易堵塞下水道，現有的地漏往往設置各種復雜的防止防臭結構，而忽略了毛發本身特性對于漏水的阻撓。

技術實現要素：

本發明的目的是提供一種防堵塞浴室地漏，本發明通過設置了漏水芯體的結構使用溢出式的漏水方式以解決毛發對漏水的阻撓問題，同時由于漏水芯體的設置使得防臭芯體的結構可以進一步簡化，提升了漏水效率。

本發明的上述技術目的是通過以下技術方案得以實現的：一種防堵塞浴室地漏，其特征在于：包括蓋體和漏體，所述的蓋體與所述漏體的上端部搭接；

所述的漏體包括漏水芯體、防臭芯體，所述防臭芯體套接在所述漏水芯體外側；

所述的漏水芯體內設置有管狀通孔，所述管狀通孔內傾斜設置有用于將異物與液體分離的漏水隔板，所述漏水隔板與所述漏水芯體的內壁的連接端的水平高度低于所述漏水隔板的任意端部，所述漏水芯體的底部設置有漏水濾網，所述漏水芯體上用于漏水的鏤空結構僅設置于所述漏水濾網與所述漏水隔板上；

所述防臭芯體的底部設置有接水槽、封蓋，所述接水槽的中心設置有漏水通孔，所述的封蓋設置于所述接水槽的上方，所述封蓋的下部設置有插入所述接水槽的隔壁，所述隔壁的底部與所述接水槽底部形成流道。

作為本發明的優選，所述的鏤空結構包括網格與漏孔，所述的網格設置于所述漏水濾網上，所述的漏孔設置于所述的漏水隔板上。

作為本發明的優選，所述的漏水隔板在垂直方向分為載物段與鏤空段，所述的漏孔僅設置于所述鏤空段。

作為本發明的優選，所述的漏孔傾斜設置于所述漏水隔板上，所述漏孔位于所述漏水隔板的內側上設置有防止異物順水滑進所述漏孔的阻擋部，所述的阻擋部設置于所述漏水隔板朝向其與所述漏水芯體的內壁的連接處方向一側，所述阻擋部至少包圍所述漏孔周長的1/2。

作為本發明的優選，所述的漏水隔板相對所述漏水芯體的內壁成a角度，且80°＜a＜90°。

作為本發明的優選，所述的漏水芯體的內壁上設置有兩個所述漏水隔板，兩個所述的漏水隔板上下設置在所述，且漏水芯體的內壁的相對側。

作為本發明的優選，所述封蓋設置于所述漏網下方，且封蓋面積大于所述漏網面積，所述封蓋朝向所述漏網一側端面弧形凸起。

作為本發明的優選，所述漏水芯體的外壁與所述防臭芯體的內壁緊貼。

作為本發明的優選，所述的載物段在垂直方向的寬度小于5mm，且大于2mm。

作為本發明的優選，所述的接水槽的深度大于6mm，所述的流道在垂直方向的寬度小于3mm。

綜上所述，本發明具有如下有益效果：

本發明的具有防堵效果好，漏水效率高的優點。

附圖說明

圖1是本發明的實施例結構示意圖；

圖2是本發明的實施例漏孔結構示意圖；

圖3是本發明的實施例阻擋部結構示意圖；

圖中：

1-蓋體；2-漏體；201-漏水芯體；202-防臭芯體；20101-管狀通孔；3-漏水隔板；4-漏水濾網；5-接水槽；6-封蓋；601-隔壁；7-流道；301-載物段；302-鏤空段；8-阻擋部；9-漏孔。

具體實施方式

以下結合附圖對本發明作進一步詳細說明。

如圖1所示，本發明實施例包括蓋體1和漏體2，蓋體1與漏體2的上端部搭接，既是蓋體1與漏體2之間僅僅是放置關系，而不是采用固定結構固接的；漏體2包括漏水芯體201、防臭芯體202，防臭芯體202套接在漏水芯體201外側，漏水芯體201的外壁與防臭芯體202的內壁緊貼。本發明實施例采用漏水芯體201實現漏水功能，采用防臭芯體202實現防止下水道異味溢出功能，蓋體1上設置有格柵可以使得地面的水進入到漏水芯體201內；漏水芯體201內設置有管狀通孔20101，管狀通孔20101內傾斜設置有用于將異物與液體分離的漏水隔板3，漏水隔板3與漏水芯體201的內壁的連接端的水平高度低于漏水隔板3的任意端部，漏水隔板3相對漏水芯體201的內壁成a角度，且80°＜a＜90°，a角度大于90°時斗狀體就無法形成，而a角度小于80°的時候，斗狀體太深，導致地漏的漏水效率下降。漏水芯體201的內壁上設置有兩個漏水隔板3，兩個漏水隔板3上下設置在，且漏水芯體201的內壁的相對側。傾斜設置的目的是為了是漏水隔板3與漏水芯體201的內部直接形成一個具有一定存儲異物能力的斗狀體，由于浴室的異物通常僅為毛發，而毛發很細，傳統的地漏根本沒有辦法阻擋住毛發進入下水道，還會因為毛發掛鉤住漏水的孔洞而導致孔洞堵塞，而發明人經過研究后發現，由于地漏內部永遠是潮濕的，所以毛發具有很強的依附力，在水流不具備足夠動能的時候，毛發是依附在各種平面上的，所以發明人設置了漏水隔板3，增加了毛發的依附面積，同時斗狀體的設置也使得毛發有了一個與液體流動方向相反的積累方向，這就一定程度上防止了毛發隨水流下落至濾網處，漏水芯體201的底部設置有漏水濾網4，漏水芯體201上用于漏水的鏤空結構僅設置于漏水濾網4與漏水隔板3上，鏤空結構使漏水的唯一結構，將鏤空結構的設置位置控制在漏水濾網4與漏水隔板3上，就使得本實施例在實際工作中，漏水隔板3的漏水下落原理是溢出，而真正僅采用透過式濾水的結構僅為漏水濾網4，由于毛發互相纏繞使得其具有一定質量，且具有很強的粘附力，這種狀態下的毛發很難隨著溢出的水到達漏水濾網4處，而是會依附在斗狀體的位置，這也方便了地漏的清理；防臭芯體202的底部設置有接水槽5、封蓋6，接水槽5的中心設置有漏水通孔，封蓋6設置于接水槽5的上方，封蓋6的下部設置有插入接水槽5的隔壁601，隔壁601的底部與接水槽5底部形成流道7。封蓋6設置于漏網下方，且封蓋6面積大于漏網面積，封蓋6朝向漏網一側端面弧形凸起。接水槽5的深度大于6mm，流道7在垂直方向的寬度小于3mm。這個尺寸可以使得接水槽5在漏水隔板3上有水滿溢下落后就能導通，而不會導致水壓過大才導通，有助于提升地漏的漏水效率，平時會有積水阻擋下水道的異物溢出。

鏤空結構包括網格與漏孔9，網格設置于漏水濾網4上，漏孔9設置于漏水隔板3上。漏水隔板3在垂直方向分為載物段301與鏤空段302，漏孔9僅設置于鏤空段302。該兩段的劃分十分必要，載物段301為毛發提供了一個大面積的依附體，且同時為液體提供了一個積累的空間，只有當液體盛滿載物段301溢出到鏤空段302的時候，液體才會下落至漏水濾網4處，而積累在載物段301的液體能對上下下落的液體起到一個緩沖作用，這樣在水溢出后其動能會被大幅度減小，而不至于會沖走毛發。載物段301在垂直方向的寬度小于5mm，且大于2mm。垂直方向是指當漏水隔板3水平放置的時候的垂直方向，載物段301的寬度大于5mm的時候積水量會過大，導致液體下漏效率過低，而小于2mm的時候會導致毛發沒有足夠的依附空間而導致容易隨著液體下漏，只有控制在這個尺寸的時候，毛發才能充分依附在漏水隔板3上，而不會到達鏤空段302，這樣毛發也不會掛在漏孔9上導致漏孔9堵塞。

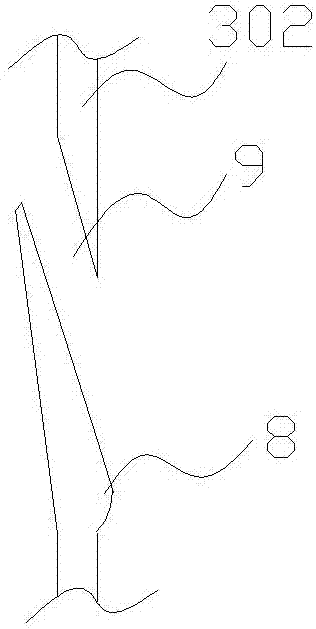

如圖2、圖3所示，本發明實施例漏孔9傾斜設置于漏水隔板3上，漏孔9位于漏水隔板3的內側上設置有防止異物順水滑進漏孔9的阻擋部8，阻擋部8設置于漏水隔板3朝向其與漏水芯體201的內壁的連接處方向一側，阻擋部8至少包圍漏孔9周長的1/2。當液體溢出的時候，液體還是存在一個從連接部向另一端移動的運動趨勢，所以設置一個阻擋部8可以有效的進一步阻擋毛發進入漏孔9。

本具體實施例僅僅是對本發明的解釋，其并不是對本發明的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本發明的權利要求范圍內都受到專利法的保護。
