本發明涉及土木工程領域，具體而言，涉及一種設備基礎的增補方法和設備基礎。

背景技術：

溴冷機等大型設備的底部設有設備基礎，大型設備通過設備基礎與地面固定，使設備在工作中不會由于振動而隨意移動。相關技術中，設備基礎為混凝土制成，當設備進場后發現設備的面積大于原有的設備基礎面積時，無法立刻將設備安裝在原有的設備基礎，需要另外用混凝土澆筑新的設備基礎，混凝土需要較長的侯凝時間，由此延長了施工周期，增加了生產費用。

技術實現要素：

本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本發明的第一方面提出了一種至少在一定程度上降低了生產費用的增補方法。

本發明的第二方面提出了一種設備基礎。

根據本發明第一方面所述的增補方法，包括在需要增補的設備基礎的端面處設置鋼筋，所述鋼筋分為第一段和第二段，所述第一段嵌入固定在所述設備基礎內，所述第二段從所述端面向外延伸出，在需要增補的所述端面處進行混凝土澆筑，并使第二段嵌入固定在澆筑后的增補段內。

根據本發明第一方面所述的增補方法，無需進行另外澆筑混凝土制造新的設備基礎，通過對原設備基礎增補即可實現設備的安裝，節約了制造材料，降低了生產費用。

根據本發明所述的增補方法，在設置所述鋼筋前從所述端面向所述設備基礎內部鉆孔。由此鋼筋的一部分可以從孔插入并固定在設備基礎內，從而設備基礎和增補端之間可以通過鋼筋連接。

進一步地，將所述鋼筋插入到所述鉆孔內并粘接固定鋼筋與所述孔。由此可以保證鋼筋與設備基礎連接牢固。

根據本發明所述的增補方法，所述鋼筋的第一段和第二段為分體式結構，所述第一段預埋在所述設備基礎內。由此無需在設備基礎上鉆孔，避免設備基礎在鉆孔時產生微裂縫，保證了設備基礎的強度。

進一步地，所述第一段與所述第二段焊接固定。由此可以增強鋼筋整體的結構強度，從而使增補段與設備基礎連接更加牢固。

進一步地，所述第一段分別預埋在所述設備基礎的兩個相鄰側面上。由此可以沿水平方向通過將第二段與第一段焊接，從而增補段可以進一步縱向或橫向對設備基礎進行增補。

根據本發明所述的增補方法，在澆筑形成所述增補段之前，對所述端面進行鑿、磨、鉆中的一種或多種工藝以增加所述端面的粗糙度。由此可以使增補段與設備基礎連接更加牢固。

根據本發明所述的增補方法，在澆筑形成所述增補段之前，在所述端面涂刷界面劑。由此增補段與設備基礎可以通過界面劑連接更加牢固。

進一步地，所述界面劑為水泥漿。由此界面劑可以具有較強的粘接力，使增補段與設備基礎連接更加牢固。

根據本發明第二方面所述的設備基礎，包括設備基礎本體，所述設備基礎本體的至少一個端面內嵌設有鋼筋，所述鋼筋的端面從所述設備基礎本體的端面顯露出。

根據本發明第二方面所述的設備基礎，無需進行另外澆筑混凝土制造新的設備基礎，通過對設備基礎本體增補即可實現設備的安裝，節約了制造材料，降低了生產費用。

根據本發明第二方面所述的設備基礎，所述設備基礎本體的兩個相鄰端面內嵌設有所述鋼筋。由此增補段可以沿水平方向通過鋼筋縱向或橫向對設備基礎進行增補。

本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

附圖說明

本發明的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：

圖1是本發明一個實施例的設備基礎與增補段的配合示意圖；

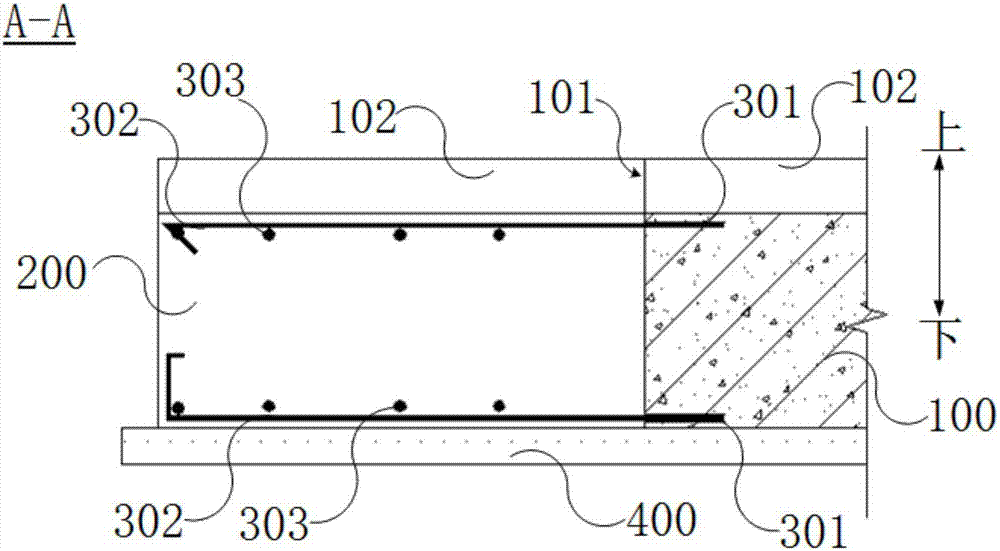

圖2是圖1中沿a-a方向的剖視圖。

附圖標記：

設備基礎100，端面101，混凝土凸起102，增補段200，鋼筋300，第一段301，第二段302，加強鋼筋303，樓板400。

具體實施方式

下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本發明，而不能理解為對本發明的限制。

在本發明的描述中，需要理解的是，術語“縱向”、“橫向”、“長度”、“上”、“下”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

在本發明中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接或可以互相通訊；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

下面結合附圖并參考具體實施例描述本發明。

首先結合圖1和圖2描述本發明實施例的增補方法。

如圖1和圖2所示，當設備基礎100的水平方向的投影面積小于設備底面面積時，若此時直接將設備固定在設備基礎100上，設備的一部分下方沒有設備基礎100承力，從而會影響設備的穩定性。

人員通過利用本發明實施例的增補段200對接設置在設備基礎100的側端面101處，可以補充設備基礎100的橫向寬度或縱向長度，從而擴充了設備基礎100在水平方向的投影面積，使設備基礎100的水平方向的投影面積等于或大于設備底面面積，保證設備基礎100上的設備在工作時保持穩定。

如圖1和圖2所示，本發明實施例的增補方法可以包括兩步，第一步可以在需要增補的設備基礎100的端面101處設置鋼筋300，鋼筋300既可以在澆筑設備基礎100前預置在設備基礎100內，又可以在設備基礎100制成之后在設備基礎100側面向內鉆孔，并將鋼筋300通過粘接等固定方式部分固定在設備基礎100內。

如圖1所示，鋼筋300可以分為第一段301和第二段302，第一段301可以嵌入固定在設備基礎100內，第二段302可以從端面101向外延伸出，第一段301與第二段302既可以為整體結構，也可以為分體式結構。

如圖1和圖2所示，在第二段302處還可以沿第二段302的長度方向間隔設有多條加強鋼筋303，加強鋼筋303可以與第二段302正交設置且與第二段302焊接相連，可以理解的是，多條加強鋼筋303均可以在澆筑增補段200之前預置在增補段200內，從而加強鋼筋303可以增強增補段200的結構強度。

如圖1和圖2所示，在需要對設備基礎100進行橫向或縱向增補時，可以在需要增補的端面101處進行混凝土澆筑，混凝土凝固后形成增補段200，第二段302可以嵌入固定在澆筑后的增補段200內。由此，增補段200與設備基礎100可以通過鋼筋300固定。

如圖1和圖2所示，設備基礎100和增補段200均可以位于樓板400上，且設備基礎100與增補段200均可以通過短鋼筋(圖中未示出)與樓板400連接，樓板400可以承受來自設備基礎100與上方的設備的重力。

設備基礎100可以為混凝土一體式結構，沿設備基礎100的橫向上可以間隔設有多個沿縱向延伸的混凝土凸起102。設備基礎100的一部分和樓板400可以被土覆蓋，即設備基礎100的下部和樓板400可以位于地面下方，由此可以保證設備基礎100和樓板400固定在地面上，混凝土凸起102可以露出地面外。

設備的底面上可以設有多個與混凝土凸起102配合的多個貫通設備底面的安裝槽，人員通過推動設備至設備基礎100上，混凝土凸起102可以一一對應卡接在安裝槽內，從而設備可以在工作時固定在設備基礎100上。

可以理解的是，如圖1所示，當增補段200對設備基礎100的縱向進行增補時，增補段200上也應設有混凝土凸起102，增補段200的混凝土凸起102可以與設備基礎100的混凝土凸起102的高度和寬度均一致，且增補段200的混凝土凸起102可以與設備基礎100的混凝土凸起102的端面101貼合。

根據本發明實施例的增補方法，通過設置增補段200，無需進行另外澆筑混凝土制造新的設備基礎100，通過對原設備基礎100增補即可實現設備的安裝，節約了制造材料，降低了生產費用。

在本發明的一些可選的實施例中，在設置鋼筋300前從端面101向設備基礎100內部鉆孔。由此鋼筋300的一部分可以從孔插入并固定在設備基礎100內，從而設備基礎100和增補端之間可以通過鋼筋300連接。

進一步地，將鋼筋300插入到鉆孔內后，可以和通過植筋錨固膠等粘接劑將鋼筋300粘接固定在孔內，粘接劑可以充滿于孔與孔內鋼筋300之間的空間。由此可以保證鋼筋300與設備基礎100連接牢固。

在本發明的一些可選的實施例中，鋼筋300的第一段301和第二段302可以為分體式結構，第一段301可以預埋在設備基礎100內。第一段301的一端可以與設備基礎100的端面101平齊，第二段302的一端可以與第一段301的端面101通過焊接等方式固定，由此無需在設備基礎100上鉆孔，避免設備基礎100在鉆孔時產生微裂縫，保證了設備基礎100的強度。

進一步地，第一段301可以與第二段302焊接固定。由此可以增強鋼筋300整體的結構強度，從而使增補段200與設備基礎100連接更加牢固。

進一步地，如圖1所示，第一段301可以分別預埋在設備基礎100的兩個相鄰側面上。在需要對設備基礎100的某一側進行增補時，需要先將第二段302與設備基礎100該側的第一段301連接，再在第二段302處澆筑混凝土形成增補段200，從而增補段200可以進一步縱向或橫向對設備基礎100進行增補。

在本發明的一些可選的實施例中，在澆筑形成增補段200之前，可以對端面101進行鑿、磨、鉆中的一種或多種工藝以增加端面101的粗糙度。由此可以使增補段200與設備基礎100連接更加牢固。

在本發明的一些可選的實施例中，在澆筑形成增補段200之前，可以在端面101涂刷界面劑，界面劑可以對混凝土具有良好的粘接力。由此增補段200與設備基礎100可以通過界面劑連接更加牢固。

進一步地，界面劑可以為水泥漿。由此界面劑可以具有較強的粘接力，使增補段200與設備基礎100連接更加牢固。

下面描述本發明實施例的設備基礎。

本發明實施例的設備基礎，設備基礎包括設備基礎本體，設備基礎本體的至少一個端面內嵌設有鋼筋，鋼筋的端面從設備基礎本體的端面顯露出，例如鋼筋的外端面與設備基礎本體的端面平齊。

根據本發明實施例的設備基礎，通過利用增補方法，無需進行另外澆筑混凝土制造新的設備基礎，通過對設備基礎本體增補即可實現設備的安裝，節約了制造材料，降低了生產費用。而且，由于鋼筋預設在設備基礎本體內，在增補時，不用對設備基礎本體需要增補的端面進行鉆孔等工藝，防止鉆孔過程破壞設備基礎本體固有結構，解決因為鉆孔等對設備基礎本體壽命造成的不利影響。

設備基礎本體的兩個相鄰端面內可以嵌設有鋼筋。由此增補段可以沿水平方向通過鋼筋縱向或橫向對設備基礎進行增補。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。此外，本領域的技術人員可以將本說明書中描述的不同實施例或示例進行接合和組合。

盡管上面已經示出和描述了本發明的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本發明的限制，本領域的普通技術人員在本發明的范圍內可以對上述實施例進行變化、修改、替換和變型。
