本發明屬于衛生器具領域，具體涉及一種防濺防臭馬桶。

背景技術：

坐便器或蹲便器給人們帶來了很大的便捷，然而，隨著人們對生活質量的要求逐步提高，人們對坐便器或蹲便器舒適性也有了相應的要求。現有技術為了防止下水管內的臭氣從排水管排出來，馬桶的排水管設有存水彎管，在排水管內儲存一定量的水起到水封的作用。如此設計，馬桶的排水管內所存的水會滋生細菌，等人們下次使用時，在排便的過程中不可避免的會有水濺上來而感染細菌，進而引發疾病，非常不衛生。

為了解決上述技術問題，現有技術中常用的方法是在坐便器內的水封層中加入一層防濺泡沫，或是在水封層中加入浮球，但并不能從根本上解決坐便器濺水問題。

綜上所述，亟需提供一種結構簡單、設計合理的防濺式馬桶。

技術實現要素：

本發明的目的是提供一種結構簡單、設計合理的防濺式馬桶。

上述目的是通過如下技術方案實現：一種防濺防臭馬桶，包括馬桶本體和水箱，所述馬桶本體包括便盆，所述便盆設有容腔，所述容腔底部設有排污口，所述馬桶本體在所述便盆的一側設有排污管，所述容腔通過排污口與所述排污管相連通，所述排污管設有向上凸的第一存水彎，所述第一存水彎的前部與其后部通過排水管相連，所述排水管設有控制閥，所述排水管的前端高于其末端；所述便盆上部沿所述容腔的周向設有排氣孔，所述馬桶本體沿所述便盆的容腔設有環形的排氣通道，所述排氣通道通過所述排氣孔與所述容腔連通，所述馬桶本體內設有排氣扇，所述排氣扇的進風口通過第一排氣管與所述排氣通道連通，所述排氣扇的出風口通過第二排氣管與排污管連通。

如此設置，當使用者如廁時，可打開控制閥將第一存水彎前部的存水通過排水管排到第一存水彎的后部，使得便盆容腔以及其便底部無存水，污物下落時不會與水接觸，有效解決濺水問題，減少了安全隱患，干凈衛生。便盆內的渾濁氣體和臭味向上揮發轉移的過程中，在的排氣扇的作用下，該氣體從排氣孔吸入，經進第一排氣管和第二排氣管排出至排污管內，減輕臭味散發和防止沖水時造成帶菌氣霧彌漫。

需要說明的是，此處所述的第一存水彎的前部和第一存水彎的后部并不是限定其具體的位置，只是限定方位，而此處的前部和后部是以排污管的排水方向為基準，排水管的前端和末端以其排水方向為基準。

進一步，所述排污管在所述第一存水彎的后部設有第二存水彎。如此，將第一存水彎前部的存水排出后，第一存水彎與第二存水彎的之間仍然存有水，這樣，排污管與便盆容腔之間仍然存在水封，可防止臭氣從排污管中排出。

進一步，所述第二排氣管與排污管連通的一端設有單向閥。單向閥防止渾濁氣體經排污管倒流進入室內。

進一步，所述單向閥設置在第二存水彎的后部。

進一步，所述排水管的末端位于所述第一存水彎和第二存水彎之間，所述第二存水彎的頂部低于所述第一存水彎的頂部。如此設置，在保證第一存水彎與第二存水彎的之間仍然存有水的同時避免此處的存水返流至第一存水彎的前部。

進一步，所述排水管的末端位于所述第二存水彎的后部。

進一步，所述控制閥設置在所述排水管的前端，所述控制閥為換向閥。

進一步，所述便盆上部設有馬桶圈，所述馬桶圈設有重量感應器，所述重量感應器與控制器電連，所述控制器接收來自重量感應器的重量信號并控制所述控制閥的開合。如此設置，當人如廁做到馬桶圈上時，重量傳感器將重量信號傳遞給控制器，控制器將接收的重量信號與預設的重量值進行比較，當接收的重量信號的重量值高于預設的重量值時，控制器控制控制閥打開進行排水，經過預設時間后，控制器對控制控制閥關閉。這樣可通過重量傳感器以及控制器實現對便盆容腔內的存水進行排出的操作。此處的重量的預設值可設置成馬桶圈上沒有承載任何承載物時重量傳感器感應的重量值，當然，在具體的編程過程中預設的重量值可以設定一定的區間，可以比桶圈上沒有承載任何承載物時重量傳感器感應的重量值略大。

進一步，所述水箱包括第一存儲空間和第二存儲空間，所述第一存儲空間和第二存儲空間分別存儲水和防粘液，所述容腔的上部設有旋轉噴頭，所述旋轉噴頭與第二存儲空間通過輸送管相連。由于容腔底部無存水，污物落入后極易粘在容腔內壁上，甚至粘在排污口，不易清洗，不僅容易滋生細菌而且會造成惡臭，影響衛生間環境。上述設置，旋轉噴頭的設置可沿容腔內壁均勻的涂覆防粘液，防粘液由于重力作用落入排污口，可有效解決上述技術問題。

進一步，所述輸送管設有電磁閥，所述電磁閥與所述控制器電連，所述控制器控制所述電磁閥的開合。如此設置，當人如廁做到馬桶圈上時，重量傳感器將重量信號傳遞給控制器，控制器將接收的重量信號與預設的重量值進行比較，當接收的重量信號的重量值高于預設的重量值時，控制器控制控制閥打開進行排水的同時可控制電磁閥開啟進行防粘液的涂覆，噴涂預設時間后，控制器控制電磁閥關閉。

進一步，所述旋轉噴頭設有增壓件，所述增壓件包括內部設有進水通道和出水通道，所述進水通道由前段和后段組成，所述前段和后段呈階梯狀，所述后段的直徑大于前段的直徑，所述后段的末端還設有增大口，所述出水通道為階梯孔，所述階梯孔的孔徑由進口端向出口端外收縮減小。如此設置，對旋轉噴頭噴出的防粘液進行增壓，增加其噴射的距離，至少保證容腔內壁的底部均能涂覆有防粘液。

進一步，所述第一存儲空間底部設有第一排水口，所述第一排水口設有沖水閥，所述沖水閥為電磁閥，所述沖水閥與控制器電連，所述控制器控制所述沖水閥的開合實現沖水操作。如此設置，當人如廁做到馬桶圈上時，重量傳感器將重量信號傳遞給控制器，控制器將接收的重量信號進行存儲，當人離開馬桶圈后，控制器將此時接收的重量信號的重量值與預先的儲存的重量信號的重量值進行比較，當二者存在一定差值時，控制器控制沖水閥開啟進行沖水，沖水預設時間后，控制器控制沖水閥關閉。

進一步，所述水箱上部設有沖水按鈕，所述第一存儲空間底部設有第二排水口，所述第二排水口處設有膠塞，所述膠塞通過連桿和拉線與沖水按鈕相連。如此設置，實現自動沖水的同時保留手動沖水，這樣，增加其可操作性，使用者可根據自己意愿選擇抽水。

進一步，所述控制器為plc控制系統，通過plc控制系統實現所述防濺馬桶的排水、沖水以及防粘液的噴涂。通過編程控制上述操作，實現自動化和智能化。

進一步，所述容腔內設有斜板，所述斜板的底端延伸至排污口，所述斜板的上端位于所述便盆的后部并與便盆固定連接，所述斜板的上端位于便盆沖水口的下方。斜板的設置一方面使得排泄物經斜板滑落到排污口時降低了速度，另一方面防止排泄物沾到馬桶上，污染馬桶而增加清洗難度同時可減輕臭味散發。同時斜板的上端位于便盆沖水口的下方便于污物的沖洗。

進一步，所述斜板表面涂覆有防粘層。如此，盡可能的減少污物黏在斜板上，減少污染。

進一步，所述斜板設有壓力感應器，所述壓力感應器與控制器電連，所述控制器接收來自斜板上的壓力傳感器的壓力信號并控制所述沖水閥打開進行沖水。

如此，一旦排泄物落到斜板上，立即沖水將排泄物沖走，減少排泄物在容腔內的停留時間，減輕臭味散發，防止帶菌氣霧彌漫。具體應用過程中，當污物落到斜板上時，壓力傳感器將感應的信號傳遞給控制器，控制器將接收的信號與預設值進行比較，控制器做出判斷后控制沖水閥開啟進行沖水，沖水預設時間后，控制器控制沖水閥關閉。

進一步，所述便盆設有收容口，所述馬桶本體設有收容腔，所述斜板可沿所述收容口收入至收容腔內并可沿所述收容口伸入所述容腔中。如此，當不需使用斜板時，斜板可收入至收容腔內，避免影響使用者進行小便，同時，斜板收入至收容腔內可有效避免斜板上殘留的污物污染環境。優選，所述收容腔內可設置噴灑裝置，噴灑裝置內存儲有消毒液，所述收容腔底部與排污管相連，并在排污管底部設置單向閥。也可在收容腔內設置紫外殺菌裝置，可定期對收容腔進行殺菌消毒。

進一步，所述收容口的上部設有柔性刮板。如此，斜板收入收容腔內時柔性刮板將其刮干凈，避免污物帶入收容腔內。

進一步，所述的斜板的縱截面的形狀為u型。如此，斜板的承托作用更為明顯，可防止污物從斜板的側面掉下，保證污物沿斜板滑入排污口。

進一步，所述控制器接收來自馬桶圈上的重量感應器的重量信號并控制所述排氣扇的開啟和關閉。如此設置，行廁者坐上馬桶后，馬桶圈馬桶圈上的重量感應器將重量信號傳遞給控制器，控制器接通排氣扇的電源，排氣扇開始工作，將臭氣排出，行廁結束后行廁者離開，同理控制器控制排氣扇停止工作。

附圖說明

構成本發明的一部分的附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。

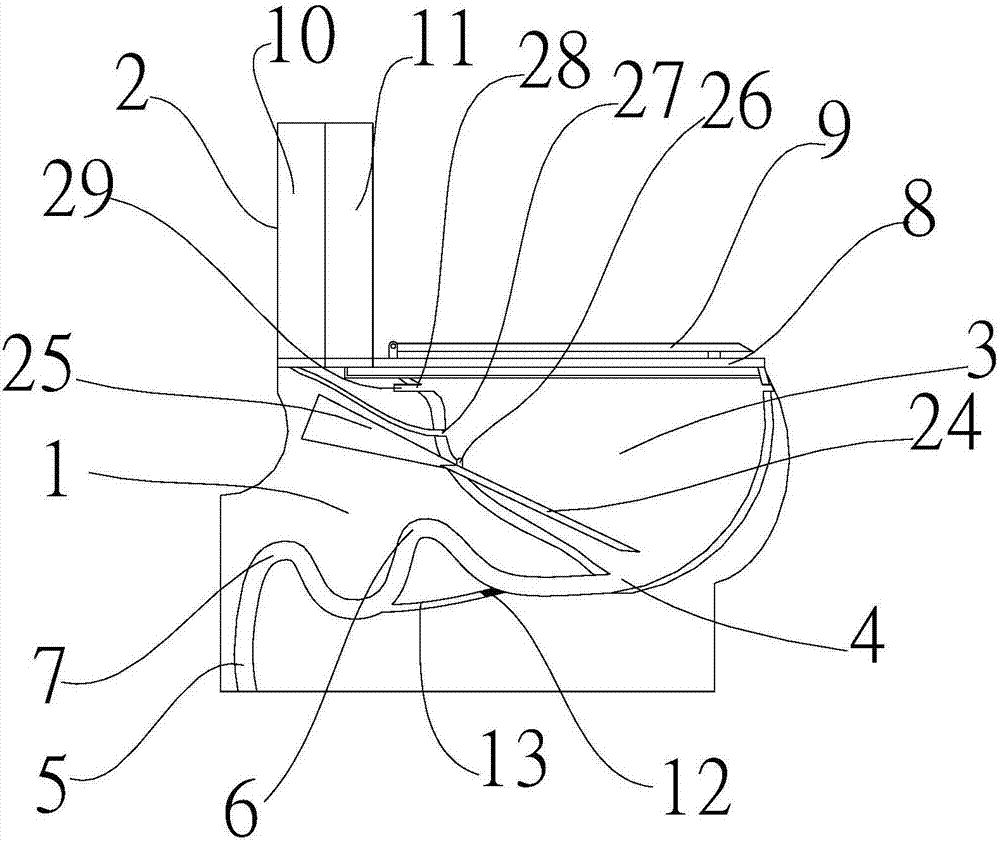

圖1和圖2分別為本發明一種實施方式所涉及的防濺防臭馬桶某一截面的結構示意圖。

1馬桶本體2水箱3容腔4排污口

5排污管6第一存水彎7第二存水彎8馬桶圈

9馬桶蓋10第一存儲空間11第二存儲空間12控制閥

13排水管24斜板25收容腔26柔性刮板

27便盆沖水口28排氣孔29排氣通道30排氣扇

31第一排氣管32第二排氣管33單向閥

具體實施方式

下面結合附圖對本發明進行詳細描述，本部分的描述僅是示范性和解釋性，不應對本發明的保護范圍有任何的限制作用。此外，本領域技術人員根據本文件的描述，可以對本文件中實施例中以及不同實施例中的特征進行相應組合。

本發明實施例如下，參照圖1，一種防濺馬桶，包括馬桶本體1和水箱2，所述馬桶本體1包括便盆，所述便盆設有容腔3，所述容腔3底部設有排污口4，所述馬桶本體1在所述便盆的一側設有排污管5，所述容腔3通過排污口4與所述排污管5相連通，所述排污管5設有向上凸的第一存水彎6，所述第一存水彎6的前部與其后部通過排水管13相連，所述排水管13設有控制閥12，所述排水管13的前端高于其末端；所述便盆上部沿所述容腔3的周向設有排氣孔28，所述馬桶本體1沿所述便盆的容腔3設有環形的排氣通道29，所述排氣通道29通過所述排氣孔28與所述容腔3連通，所述馬桶本體1內設有排氣扇30，所述排氣扇30的進風口通過第一排氣管31與所述排氣通道29連通，所述排氣扇30的出風口通過第二排氣管32與排污管5連通。

如此設置，當使用者如廁時，可打開控制閥12將第一存水彎6前部的存水通過排水管13排到第一存水彎6的后部，使得便盆容腔3以及其便底部無存水，污物下落時不會與水接觸，有效解決濺水問題，減少了安全隱患，干凈衛生。便盆內的渾濁氣體和臭味向上揮發轉移的過程中，在的排氣扇30的作用下，該氣體從排氣孔28吸入，經進第一排氣管31和第二排氣管32排出至排污管5內，減輕臭味散發和防止沖水時造成帶菌氣霧彌漫。

需要說明的是，此處所述的第一存水彎6的前部和第一存水彎6的后部并不是限定其具體的位置，只是限定方位，而此處的前部和后部是以排污管5的排水方向為基準，排水管13的前端和末端以其排水方向為基準。

在上述實施例的基礎上，本發明另一實施例中，如圖1和圖2，所述排污管5在所述第一存水彎6的后部設有第二存水彎7。如此，將第一存水彎6前部的存水排出后，第一存水彎6與第二存水彎7的之間仍然存有水，這樣，排污管5與便盆容腔3之間仍然存在水封，可防止臭氣從排污管5中排出。

在上述實施例的基礎上，本發明另一實施例中，如圖1，所述第二排氣管32與排污管5連通的一端設有單向閥33。單向閥33防止渾濁氣體經排污管5倒流進入室內。

在上述實施例的基礎上，本發明另一實施例中，如圖1，所述單向閥33設置在第二存水彎7的后部。

在上述實施例的基礎上，本發明另一實施例中，如圖2，所述排水管13的末端位于所述第一存水彎6和第二存水彎7之間，所述第二存水彎7的頂部低于所述第一存水彎6的頂部。如此設置，在保證第一存水彎6與第二存水彎7的之間仍然存有水的同時避免此處的存水返流至第一存水彎6的前部。

在上述實施例的基礎上，本發明另一實施例中，如圖1，所述排水管13的末端位于所述第二存水彎7的后部。

在上述實施例的基礎上，本發明另一實施例中，所述控制閥12設置在所述排水管13的前端，所述控制閥12為換向閥。

在上述實施例的基礎上，本發明另一實施例中，如圖1，所述便盆上部設有馬桶圈8，所述馬桶圈8設有重量感應器，所述重量感應器與控制器電連，所述控制器接收來自重量感應器的重量信號并控制所述控制閥12的開合。如此設置，當人如廁做到馬桶圈8上時，重量傳感器將重量信號傳遞給控制器，控制器將接收的重量信號與預設的重量值進行比較，當接收的重量信號的重量值高于預設的重量值時，控制器控制控制閥12打開進行排水，經過預設時間后，控制器對控制控制閥12關閉。這樣可通過重量傳感器以及控制器實現對便盆容腔3內的存水進行排出的操作。此處的重量的預設值可設置成馬桶圈8上沒有承載任何承載物時重量傳感器感應的重量值，當然，在具體的編程過程中預設的重量值可以設定一定的區間，可以比桶圈上沒有承載任何承載物時重量傳感器感應的重量值略大。

在上述實施例的基礎上，本發明另一實施例中，如圖1，所述水箱2包括第一存儲空間10和第二存儲空間11，所述第一存儲空間10和第二存儲空間11分別存儲水和防粘液，所述容腔3的上部設有旋轉噴頭，所述旋轉噴頭與第二存儲空間11通過輸送管相連。由于容腔3底部無存水，污物落入后極易粘在容腔3內壁上，甚至粘在排污口4，不易清洗，不僅容易滋生細菌而且會造成惡臭，影響衛生間環境。上述設置，旋轉噴頭的設置可沿容腔3內壁均勻的涂覆防粘液，防粘液由于重力作用落入排污口4，可有效解決上述技術問題。

在上述實施例的基礎上，本發明另一實施例中，所述輸送管設有電磁閥，所述電磁閥與所述控制器電連，所述控制器控制所述電磁閥的開合。如此設置，當人如廁做到馬桶圈8上時，重量傳感器將重量信號傳遞給控制器，控制器將接收的重量信號與預設的重量值進行比較，當接收的重量信號的重量值高于預設的重量值時，控制器控制控制閥12打開進行排水的同時可控制電磁閥開啟進行防粘液的涂覆，噴涂預設時間后，控制器控制電磁閥關閉。

在上述實施例的基礎上，本發明另一實施例中，所述旋轉噴頭設有增壓件，所述增壓件包括內部設有進水通道和出水通道，所述進水通道由前段和后段組成，所述前段和后段呈階梯狀，所述后段的直徑大于前段的直徑，所述后段的末端還設有增大口，所述出水通道為階梯孔，所述階梯孔的孔徑由進口端向出口端外收縮減小。如此設置，對旋轉噴頭噴出的防粘液進行增壓，增加其噴射的距離，至少保證容腔3內壁的底部均能涂覆有防粘液。

在上述實施例的基礎上，本發明另一實施例中，所述第一存儲空間10底部設有第一排水口，所述第一排水口設有沖水閥，所述沖水閥為電磁閥，所述沖水閥與控制器電連，所述控制器控制所述沖水閥的開合實現沖水操作。如此設置，當人如廁做到馬桶圈8上時，重量傳感器將重量信號傳遞給控制器，控制器將接收的重量信號進行存儲，當人離開馬桶圈8后，控制器將此時接收的重量信號的重量值與預先的儲存的重量信號的重量值進行比較，當二者存在一定差值時，控制器控制沖水閥開啟進行沖水，沖水預設時間后，控制器控制沖水閥關閉。

在上述實施例的基礎上，本發明另一實施例中，所述水箱2上部設有沖水按鈕，所述第一存儲空間10底部設有第二排水口，所述第二排水口處設有膠塞，所述膠塞通過連桿和拉線與沖水按鈕相連。如此設置，實現自動沖水的同時保留手動沖水，這樣，增加其可操作性，使用者可根據自己意愿選擇抽水。

在上述實施例的基礎上，本發明另一實施例中，所述控制器為plc控制系統，通過plc控制系統實現所述防濺馬桶的排水、沖水以及防粘液的噴涂。通過編程控制上述操作，實現自動化和智能化。

在上述實施例的基礎上，本發明另一實施例中，如圖2，所述容腔3內設有斜板24，所述斜板24的底端延伸至排污口4，所述斜板24的上端位于所述便盆的后部并與便盆固定連接，所述斜板24的上端位于便盆沖水口27的下方。斜板24的設置一方面使得排泄物經斜板24滑落到排污口4時降低了速度，另一方面防止排泄物沾到馬桶上，污染馬桶而增加清洗難度同時可減輕臭味散發。同時斜板24的上端位于便盆沖水口27的下方便于污物的沖洗。

在上述實施例的基礎上，本發明另一實施例中，所述斜板24表面涂覆有防粘層。如此，盡可能的減少污物黏在斜板24上，減少污染。

在上述實施例的基礎上，本發明另一實施例中，所述斜板24設有壓力感應器，所述壓力感應器與控制器電連，所述控制器接收來自斜板24上的壓力傳感器的壓力信號并控制所述沖水閥打開進行沖水。如此，一旦排泄物落到斜板24上，立即沖水將排泄物沖走，減少排泄物在容腔3內的停留時間，減輕臭味散發，防止帶菌氣霧彌漫。具體應用過程中，當污物落到斜板24上時，壓力傳感器將感應的信號傳遞給控制器，控制器將接收的信號與預設值進行比較，控制器做出判斷后控制沖水閥開啟進行沖水，沖水預設時間后，控制器控制沖水閥關閉。

在上述實施例的基礎上，本發明另一實施例中，如圖2，所述便盆設有收容口，所述馬桶本體1設有收容腔25，所述斜板24可沿所述收容口收入至收容腔25內并可沿所述收容口伸入所述容腔3中。如此，當不需使用斜板24時，斜板24可收入至收容腔25內，避免影響使用者進行小便，同時，斜板24收入至收容腔25內可有效避免斜板24上殘留的污物污染環境。優選，所述收容腔25內可設置噴灑裝置，噴灑裝置內存儲有消毒液，所述收容腔25底部與排污管5相連，并在排污管5底部設置單向閥33。也可在收容腔25內設置紫外殺菌裝置，可定期對收容腔25進行殺菌消毒。

在上述實施例的基礎上，本發明另一實施例中，如圖2，所述收容口的上部設有柔性刮板26。如此，斜板24收入收容腔25內時柔性刮板26將其刮干凈，避免污物帶入收容腔25內。

在上述實施例的基礎上，本發明另一實施例中，所述的斜板24的縱截面的形狀為u型。如此，斜板24的承托作用更為明顯，可防止污物從斜板24的側面掉下，保證污物沿斜板24滑入排污口4。

在上述實施例的基礎上，本發明另一實施例中，所述控制器接收來自馬桶圈8上的重量感應器的重量信號并控制所述排氣扇30的開啟和關閉。如此設置，行廁者坐上馬桶后，馬桶圈8馬桶圈8上的重量感應器將重量信號傳遞給控制器，控制器接通排氣扇30的電源，排氣扇30開始工作，將臭氣排出，行廁結束后行廁者離開，同理控制器控制排氣扇30停止工作。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
