本發明涉及一種馬桶配件，具體是一種尿檢集尿裝置。

背景技術：

隨著人們對健康越加關注，目前很多醫療設備正在朝向家庭化轉型，市場上出現了很多的家庭用醫療檢測設備，而馬桶因為與血、尿兩種常規檢測源中的尿液有著高適配性，目前小普、美的等很多廠家均推出了具備尿檢功能的馬桶；馬桶座圈因安裝空間小，儲存空間有限，目前很多相關專利的集尿裝置均是采用棍狀的集尿件安裝在馬桶后側基座或者水箱內，在使用時向前伸出的結構，如蘇州路之遙科技股份有限公司的一種尿檢監控智能座便器(cn104746619a)專利、美的集團股份有限公司的馬桶(cn105725908a)專利等，此類結構不僅在集尿時影響正常排便，同時因與沖洗頭過于靠近，其集尿件尺寸都比較小，使得集尿時對準較困難，且因為深度較淺尿液很容易濺出影響衛生；為了保證集尿的便捷性和防止尿液濺出，集尿件的集尿口尺寸和集尿件的深度必須足夠大，而同時儲存時尺寸僅盡量小，以適配馬桶座圈的尺寸。

技術實現要素：

本發明的目的在于提供一種尿檢集尿裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種尿檢集尿裝置，包括底箱、蓋箱、張開臂、下拉臂和連接臂，所述底箱右側壁中間夾角處開有開口，底箱內在開口處一次成型有相對設置的安裝板，底箱背面板固定安裝有步進電機；

所述下拉臂從開口伸入底箱內且轉動連接在安裝板上，下拉臂與步進電機傳動連接，下拉臂右側設有卡接槽，下拉臂左側壁開設有引至下拉臂中部的尿管槽；

所述蓋箱上端中部固定連接有轉動軸，蓋箱前后側壁均固定連接有固定板，固定板和底箱的前后側壁均開設有互相配合的螺紋孔，蓋箱右側設有凹陷的安裝槽；

所述張開臂設有兩個且均轉動連接在安裝槽內，張開臂之間通過齒輪傳動連接，其中一個張開臂與下拉臂的轉動軸傳動連接，張開臂內側均開設有容納槽，其中一個張開臂左側壁開設有貫穿至容納槽的清洗管槽；

所述連接臂設有四個，連接臂中間段為圓柱形結構的套接管，連接臂兩端分別設有互相配合的卡槽和卡頭，四個連接臂通過卡槽和卡頭配合首尾轉動相連，其中兩個相對設置的連接點分別轉動連接在兩個張開臂的右側且位于容納槽內；

所述底箱和蓋箱左側壁在對應尿管槽和清洗管槽位置均開設有通管口，所述安裝槽的槽壁在對應清洗管槽位置開設有通管槽。

作為本發明進一步的方案：所述兩個張開臂之間的傳動齒輪為偶數個且傳動比為:。

作為本發明再進一步的方案：所述容納槽的長寬均大于連接臂的長寬。

作為本發明再進一步的方案：所述步進電機型號為20byj46。

作為本發明再進一步的方案：所述下拉臂向下方轉動時，張開臂均向兩側張開。

與現有技術相比，本發明的有益效果是：安裝在馬桶底部側面，轉動進行伸出和收納，檢測時不會影響排便，使用方便；配合專用的彈性軟杯使用，常時張開臂和下拉臂處于收納狀態，此時集尿裝置整體為長條狀結構，寬度和高度都較小，方便安裝儲放在馬桶座圈下方而不影響整體的美觀性，在需要使用時通過電機控制集尿裝置轉動伸出至馬桶中間相應位置，隨后步進電機可通過傳動結構控制張開臂張開及下拉臂下擺，將彈性軟杯的杯口拉大和杯深拉長，方便用戶進行集尿，較深的杯體不僅提升了集尿量保證了尿液樣品的充足，同時還避免了因杯底較淺而使得尿液濺出影響衛生，結構簡單，小巧可靠，方便實用。

附圖說明

圖1為一種尿檢集尿裝置的伸展狀態結構示意圖；

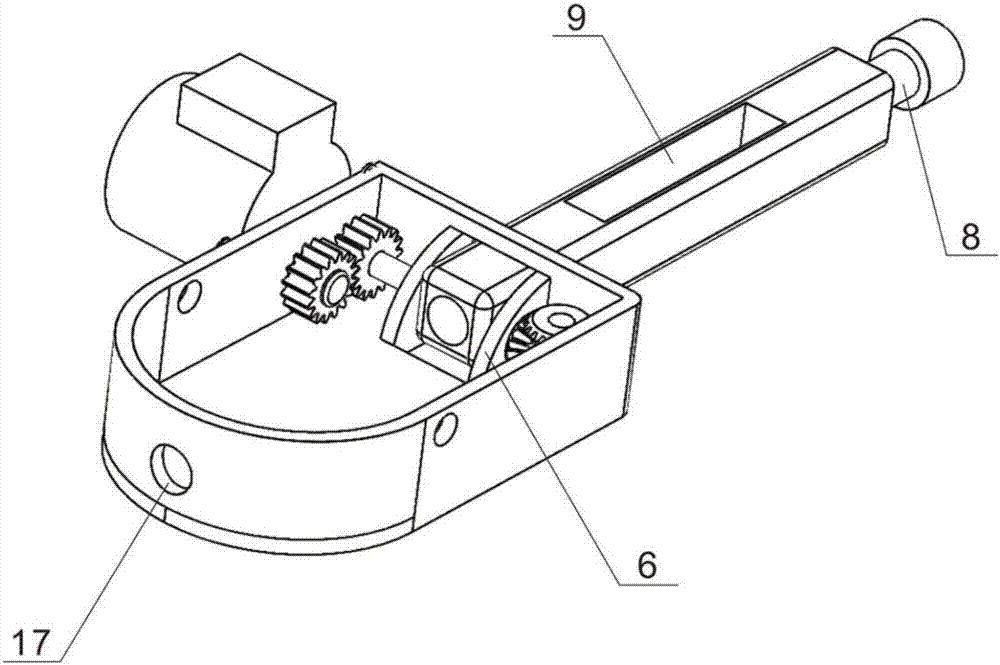

圖2為一種尿檢集尿裝置中底箱的結構示意圖；

圖3為一種尿檢集尿裝置中蓋箱的結構示意圖；

圖4為一種尿檢集尿裝置中連接臂的結構示意圖；

圖5為一種尿檢集尿裝置中張開臂的結構示意圖；

圖6為一種尿檢集尿裝置中下拉臂的結構示意圖；

圖7為一種尿檢集尿裝置的收納狀態后視示意圖；

圖8為一種尿檢集尿裝置的裝配示意圖。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-8，一種尿檢集尿裝置，包括底箱1、蓋箱2、張開臂3、下拉臂4和連接臂5，所述底箱1右側壁中間夾角處開有開口，底箱1內在開口處一次成型有相對設置的安裝板6，底箱1背面板固定安裝有步進電機7，步進電機7型號為20byj46，體積小精度高，方便進行行程的精準控制；

所述下拉臂4從開口伸入底箱1內且轉動連接在安裝板6上，下拉臂4與步進電機7傳動連接，下拉臂4右側設有卡接槽8，下拉臂4左側壁開設有引至下拉臂4中部的尿管槽9用于儲放引導輸尿軟管；

所述蓋箱2上端中部固定連接有轉動軸10，蓋箱2前后側壁均固定連接有固定板11，固定板11和底箱1的前后側壁均開設有互相配合的螺紋孔，蓋箱2與底箱1通過螺栓卡設螺紋孔拼接，方便拆裝進行維修，集尿裝置通過轉動軸10轉動連接在馬桶座圈底部一側的中部位置，通過安裝在馬桶座圈內部的電機控制集尿裝置的轉動，馬桶座圈底部應設置一定空間的凹陷槽，避免集尿裝置底部過于突出而影響整體美觀，常時集尿裝置存放在凹陷槽內，在需要使用時通過電機控制集尿裝置轉動伸出，蓋箱2右側設有凹陷的安裝槽；

所述張開臂3設有兩個且均轉動連接在安裝槽內，張開臂3之間通過齒輪傳動連接，兩個張開臂3之間的傳動齒輪為偶數個且傳動比為1:1，使得兩個張開臂3可以相對轉動，即張開臂3可以展開或收納，其中一個張開臂3與下拉臂4的轉動軸傳動連接，步進電機7啟動時可同步控制兩個張開臂3運動，下拉臂4向下方轉動時，張開臂3應向兩側張開，即張開臂3和下拉臂4處于同步的張開和收縮狀態，張開臂3內側均開設有容納槽12，其中一個張開臂3左側壁開設有貫穿至容納槽12的清洗管槽13；

所述連接臂5設有四個，連接臂5中間段為圓柱形結構的套接管14，連接臂5兩端分別設有互相配合的卡槽15和卡頭16，四個連接臂5通過卡槽15和卡頭16配合首尾轉動相連，其中兩個相對設置的連接點分別轉動連接在兩個張開臂3的右側且位于容納槽12內，當兩個張開臂3處于收納狀態時，連接臂5組合為寬度極小的菱形結構，方便安裝在寬度較小的馬桶座圈上，容納槽12的長寬均大于連接臂5的長寬，避免收納狀態時張開臂3與連接臂5發生碰撞，在張開臂3展開時，可通過拉動兩個連接點將連接臂5組合轉變?yōu)檎叫谓Y構，配合專用的彈性軟杯使用即可將彈性軟杯的杯口進行拉伸，通過加大杯口的面積方便進行對準集尿，下拉臂4與張開臂3之間的傳動比應保證在下拉臂4擺動到位時，張開臂3剛好將連接臂5轉變?yōu)檎叫危?/p>

所述底箱1和蓋箱2左側壁在對應尿管槽9和清洗管槽13位置均開設有通管口17，相應的輸尿軟管和清洗軟管通過通管口17伸入內部并經尿管槽9和清洗管槽13引至下拉臂4和張開臂3上，輸尿軟管末端與彈性軟杯底部連通進行尿液吸取輸送，清洗軟管末端與安裝在連接臂5上的噴頭連接進行杯體沖洗，噴頭安裝在清洗管槽13側的連接臂5上，優選的安裝在靠左的連接臂5上以縮短清洗軟管的長度，噴頭的出水口應斜向朝向并呈扇形噴射，方便進行彈性軟杯內部的沖洗；所述安裝槽的槽壁在對應清洗管槽13位置開設有通管槽18，供清洗軟管通過并保證在張開臂3轉動時清洗軟管能進行順暢的位移。

本發明的工作原理是：蓋箱2和底箱1通過螺栓拼接并通過轉動軸10轉動連接在馬桶座圈的底部，集尿裝置需配合專用的彈性軟杯使用，彈性軟杯為可自由伸展收縮的立方杯體結構，彈性軟杯杯口和底部分別連接在四個套接管14和卡接槽8上。

常時張開臂3和下拉臂4處于收納狀態，此時集尿裝置整體為長條狀結構且彈性軟杯被壓縮，整體的寬度和高度都較小，方便安裝儲放在馬桶座圈下方而不影響整體的美觀性，在需要使用時通過電機控制集尿裝置轉動伸出至馬桶中間相應位置此位置根據用戶性別不同而不同，隨后步進電機7可通過傳動結構控制張開臂3張開及下拉臂4下擺，使得收集尿液用的彈性軟杯被張大，方便進行集尿且尿液不易濺出，使用方便衛生。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
