本發明涉及一種排水閥。

背景技術：

現有便器水箱的高度不同，在水箱內安裝排水閥時需調調整排水閥的整體高度以配合水箱的高度，現有的換修市場人員專業度參差不齊，調節排水閥高度時操作復雜，多次嘗試，不能一步到位，造成換修速度慢，同時質量也無法保證。

技術實現要素：

本發明為了解決上述技術問題，提供一種結構簡單、調整高度方便快捷的排水閥。

為了解決上述技術問題，本發明的技術方案為：一種排水閥，包括：外殼、與外殼底部連接的安裝底座、位于外殼內可上下運動的閥筒組件、驅動閥筒組件上下運動的驅動組件，所述閥筒組件上下運動以實現排水閥排水和密封儲水，所述驅動組件設于外殼的上端，由外部水箱的按鈕驅動，所述驅動組件包括高度調節桿和套設在高度調節桿下端的驅動筒，所述驅動筒下部嵌入外殼，所述高度調節桿在外力作用下可相對驅動桶上下運動從而調整整個排水閥的高度。

進一步的，所述驅動筒與高度調節桿套接處設有多個卡合部，所述卡合部位于驅動桶的上端且其圍繞高度調節桿均勻分布，所述高度調節桿的外表面設有若干環形卡槽，所述卡合部的內側壁上設有與卡槽卡合的卡條，所述驅動筒上還設有用于松緊卡條和卡槽卡緊程度的調節結構。

進一步的，所述驅動桶在外力作用下可相對于外殼上下運動從而驅動閥筒組件運動，所述排水閥還設有一防止驅動桶運動的鎖定結構，所述鎖定結構包括設于驅動筒上部外側壁上的凸肋和一墊片，所述凸肋的下端與外殼的上端設置有間隙，調整高度調節桿與驅動桶的相對位置時，所述墊片插入間隙以鎖定驅動筒。

進一步的，所述調節結構包括圍繞卡合部設置的接合部和設于接合部上的松緊件，所述松緊件在垂直于驅動筒軸線的方向上相對于接合部可向外拉出或向內推進，所述松緊件包括握持部和設于握持部上的一對夾腳，所述卡合部位于兩夾腳之間，所述兩夾腳兩端的直徑均不同，其靠近握持部端大于遠離握持部端，松緊件向內推進以固定卡條和卡槽相對卡緊程度，向外拉出以放松卡條和卡槽相對卡緊程度。

進一步的，所述松緊件還包括一對固定腳，所述固定腳上設有勾部，所述接合部上設有與勾部配合防止松緊件脫離接合部的凸部。

進一步的，所述外殼包括組裝式的上殼體和下殼體，所述上殼體包括前蓋和后蓋，前蓋與后蓋通過緊固件連接。

進一步的，所述前蓋上部內側與后蓋上部內側均設有導槽，所述驅動筒外表面對應設有與導槽滑動配合的導條。

進一步的，所述凸肋包括對稱設置的兩條，且所述兩側的凸肋與導條均在同一直線上，所述外殼對應設有容納凸肋上下運動的槽。

進一步的，所述高度調節桿位于外部水箱按鈕的正下方，所述高度調節桿的上端設有一接觸平面，所述接觸平面的面積大于高度調節桿的橫截面面積。

進一步的，所述卡槽均為梯形槽，且其槽底寬度小于其槽口寬度。

本發明設置一高度調節桿和驅動桶，通過調整高度調節桿與驅動桶的相對位置來調整整個排水閥的高度，且高度調節桿設于排水閥的驅動組件上，由外部水箱的按鈕直接驅動，安裝時通過按壓外部水箱的按鈕來調整高度調節桿的高度，卡槽和卡條的卡合設置，調整高度時即按即停，操作簡單同時可一步到位，質量有保障。

附圖說明

下面結合附圖對本發明的具體實施方式作進一步詳細的說明。

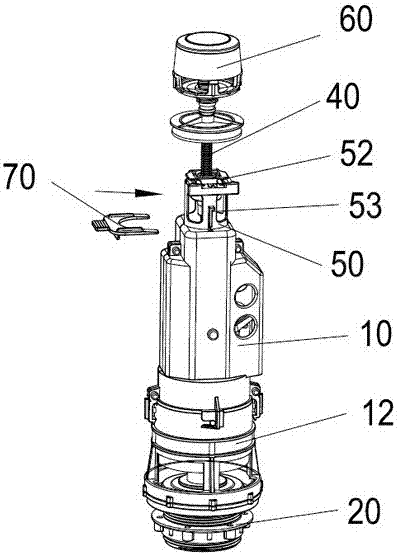

圖1是本發明的結構示意圖；

圖2是前蓋打開后的結構示意圖；

圖3是驅動桶與高度調節桿的爆炸示意圖；

圖4是卡合部和接合部的放大示意圖；

圖5是松緊件的結構示意圖；

圖6是高度調節桿的放大示意圖；

圖7是高度調節桿與驅動桶的配合示意圖。

圖中：10-前蓋，11-后蓋，12-下殼體，20-安裝底座，30-閥筒組件，40-高度調節桿，41-卡槽，42-接觸平面，50-驅動桶，51-卡合部，511-卡條，52-調節結構，521-接合部，522-松緊件，523-握持部，524-夾腳，525-固定腳，526-勾部，527-凸部，53-凸肋，54-導條，60-按鈕，70-墊片。

具體實施方式

下面結合附圖和具體實施方式，對本發明做進一步說明。

一種排水閥，包括：外殼、與外殼底部連接的安裝底座20、位于外殼內可上下運動的閥筒組件30、驅動閥筒組件30上下運動的驅動組件，所述閥筒組件30包括設于其底部的一密封件，閥筒組件30上下運動從而實現排水閥排水和密封儲水功能，所述外殼為組裝式殼體，包括上殼體和下殼體12，所述的上殼體包括前蓋10和后蓋11，前蓋10與后蓋11通過緊固件連接。

所述驅動組件設于外殼的上端，其由外部水箱的按鈕60直接驅動，按鈕60驅動驅動桶50上下運動進而驅動閥筒組件30上下運動來實現排水閥的功能，所述驅動組件包括高度調節桿40和套設在高度調節桿40下端的驅動筒，所述高度調節桿40設在外部水箱按鈕的60正下方，所述驅動筒下部嵌入外殼且在外力作用下可相對于外殼上下運動，所述高度調節桿40的外表面設有若干卡槽41，驅動筒與高度調節桿40套接處設有四個卡合部51，所述卡合部51位于驅動桶50的上端且其圍繞高度調節桿40均勻分布，所述卡合部51內側壁上設有與卡槽41卡合的卡條511。

所述驅動筒上設有用于松緊卡條511和卡槽41卡緊程度的調節結構52，所述調節結構52包括圍繞卡合部51設置的接合部521和設于接合部521上的松緊件522，所述松緊件522在垂直于驅動筒軸線的方向上相對于接合部521可向外拉出或向內推進，所述松緊件522包括握持部523和設于握持部523上的一對夾腳524，所述卡合部51位于兩夾腳524之間，所述兩夾腳524兩端的直徑均不同，其靠近握持部523端大于遠離握持部523端，本實施例則通過在遠離握持部523的那端設槽以使兩端的直徑不一樣，在松緊件522向外拉出時，兩夾腳524上的槽正位于卡合部51的兩側，使得卡條511和卡槽41的卡緊程度得到放松，當松緊件522向內推進時，兩夾腳524將兩相對的卡合部51夾緊，以緊固卡條511和卡槽41的卡緊程度，從而固定住高度調節桿40與驅動桶50的相對卡緊位置，此時，外部水箱按鈕60驅動高度調節桿40，高度調節桿40相對于驅動桶50固定不動，驅動桶50會相對于外殼上下運動，閥筒組件30在驅動桶50的驅動下上下運動以實現排水閥排水和密封儲水功能。

本實施例中，所述松緊件522還包括一對固定腳525，所述固定腳525上設有勾部526，所述接合部521上設有與勾部526配合的凸部527，防止松緊件522在向外拉出時完全脫離接合部521。

所述前蓋10上端內側與后蓋11上端內側均設有導槽，所述驅動筒外表面對應設有與導槽滑動配合的導條54，所述排水閥還設有一防止驅動桶50運動的鎖定結構，所述鎖定結構包括設于驅動筒50上部外側壁上的凸肋53和一墊片70，所述凸肋53包括對稱設置的兩條，且凸肋53與導條54均在同一直線上，所述外殼對應設有容納凸肋53上下運動的槽。所述凸肋53的下端與外殼的上端設置有間隙，將排水閥安裝到水箱時，在間隙內插入墊片70以鎖定驅動筒，松緊件522向外拉出以放松卡條511和卡槽41的卡緊程度，高度調節桿40拉出一定高度，通過按壓外部水箱的按鈕60來調整高度調節桿40的高度，即按即停，操作簡單同時可一步到位，質量有保障。

本實施例中，所述高度調節桿40的上端設有一接觸平面42，所述接觸平面42的面積大于高度調節桿40的橫截面面積，接觸平面42的設置使得高度調節桿40與外部水箱按鈕60的接觸變大，在按壓外部水箱按鈕60來調整高度調節桿40的位置時更平穩。

本實施例中，所述卡槽41均為梯形槽，且其槽底寬度小于其槽口寬度，梯形槽的設置，使得高度調節桿40向下按壓時過渡更加平滑。

盡管結合優選實施方案具體展示和介紹了本發明，但所屬領域的技術人員應該明白，在不脫離所附權利要求書所限定的本發明的精神和范圍內，在形式上和細節上對本發明做出各種變化，均為本發明的保護范圍。
