本實用新型涉及林業灌溉技術領域,具體涉及一種林地節水灌溉設備。

背景技術：

綠化林地不僅可以美化環境，還可以起到凈化空氣的作用，對人體健康非常有益。現有技術中綠化林地的樹木灌溉，主要通過自來水管網或從水渠中抽水進行灌溉，然而利用自來水進行灌溉浪費了大量的自來水資源，而水渠的建設工程量大、周期長，建設成本較高。

現有技術中為解決上述問題出現了收集利用雨水的灌溉系統，然而在收集雨水的過程中，水箱的頂部由于采用敞口設置，收集到的雨水蒸發快，儲水能力較差，尤其是在炎熱的夏天，該現象尤為明顯。同時，隨著大氣污染的加劇，酸雨增多，如不加以區分直接進行雨水收集又容易損傷苗木。

技術實現要素：

本實用新型的目的在于提供一種能高效利用雨水的林地節水灌溉設備。

為實現上述發明目的，本實用新型所采用的技術方案是：一種林地節水灌溉設備，包括儲水箱，所述儲水箱一側的下部設置出水口，所述出水口與灌溉管網連接。

所述儲水箱的頂部設置雨水收集器，所述雨水收集器呈漏斗狀，雨水收集器的頂部為上開口并設置過濾網，所述過濾網的邊沿固定設置在上開口的邊沿。所述雨水收集器的下部為下開口且伸入儲水箱內部，所述下開口處設置擋板，所述擋板的中部與下開口一側的邊沿鉸接，位于鉸接位置一側的擋板延伸超出下開口另一側的邊沿，位于鉸接位置另一側的擋板的下表面設置配重塊。

還包括位于儲水箱內的棄流微管，所述棄流微管的一端與雨水收集器下部的一側連通，另一端穿過儲水箱的側壁與外界連通。所述棄流微管由與雨水收集器連通的一端向另一端斜向下傾斜。

優選的，還包括設置在儲水箱一側上部的堿液儲存箱，所述堿液儲存箱的頂部設置加料口，底部設置出料口，所述出料口處設置電磁閥。所述出料口與儲水箱內部連通。所述儲水箱底面的內壁上設置酸堿探測器，所述電磁閥和酸堿探測器分別與控制器電性連接。

優選的，所述儲水箱內部還設置有橫管，所述橫管與出料口連通。橫管的下表面均勻設置若干堿液出口。

本實用新型的有益效果集中體現在，能夠有效的收集并儲存雨水，并合理?xiàng)壛鞯羲嵝杂晁瑯O大的提高了雨水的利用率。本實用新型通過雨水收集器收集雨水，雨水從雨水收集器的上開口進入雨水收集器，過濾網可有效的將樹葉等雜質過濾。在雨量較小時，雨水質量較差，多為酸雨或含有較多的雜質，不宜直接收集，此時由于雨水收集器收集到的雨量總體較少，雨水的重力還無法克服配重塊的重力，因此下開口處于關閉狀態，雨水從棄流微管緩慢排出。當雨量較大時或在降雨中后期，雨水質量較高，雨水收集器收集雨水的速度變快，此時棄流微管無法快速的將雨水排出，當雨水收集器內的雨水重力達到一定值時，其重力克服配重塊的重力，從而帶動下開口打開，雨水順利排入儲水箱內，實現了雨水的高質量收集。在晴朗天氣，由于雨水收集器內沒有水，擋板受到配重塊的作用始終處于關閉下開口的狀態，避免儲水箱內部的水蒸發。

附圖說明

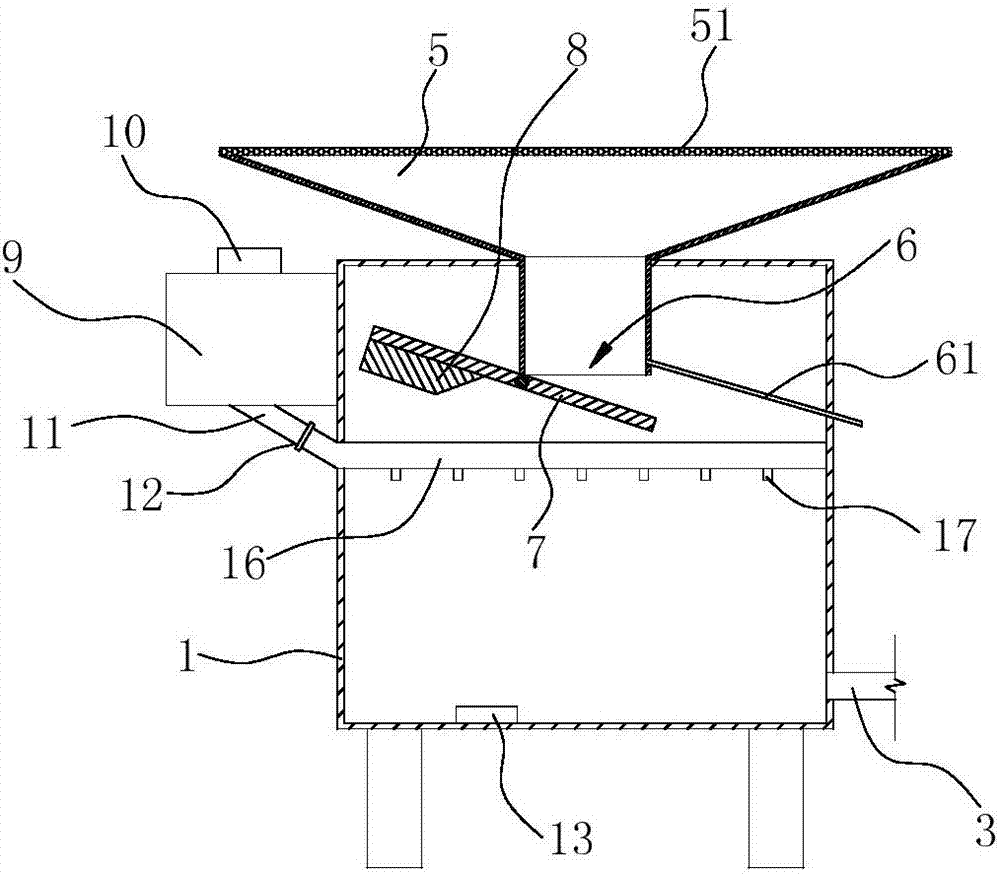

圖1為本實用新型的結構示意圖；

圖2為本實用新型一種使用狀態結構示意圖；

圖3為圖1中A部放大圖。

具體實施方式

結合圖1-3所示的一種林地節水灌溉設備，包括設置在種植地旁的儲水箱1，所述儲水箱1用于收集并儲存雨水。所述儲水箱1一側的下部設置出水口3，所述出水口3通常通過水泵與灌溉管網連接。水泵可將儲水箱1中的雨水抽入灌溉管網中并通過灌溉管網進行灌溉。所述灌溉管網既可以是噴淋式管網，也可以是滴灌管網。

所述儲水箱1的頂部設置雨水收集器5，所述雨水收集器5呈漏斗狀，結合圖1和3所示，雨水收集器5的頂部為上開口并設置過濾網51，所述過濾網51的邊沿固定設置在上開口的邊沿。過濾網51用于阻止樹葉等大型雜質落入雨水收集器5內部。所述雨水收集器5的下部為下開口6且雨水收集器5的下部伸入儲水箱1內部，也就是說下開口6與雨水收集器5的主體之間還有一段頸部，頸部伸入儲水箱1中。

所述下開口6處設置擋板7，所述擋板7的中部與下開口6一側的邊沿鉸接，位于鉸接位置一側的擋板7延伸超出下開口6另一側的邊沿，位于鉸接位置另一側的擋板7的下表面設置配重塊8。在圖1中，擋板7的中部與下開口6左側的邊沿鉸接，擋板7位于鉸接軸右側的部分延伸超出下開口6右側的邊沿，擋板7位于鉸接軸左側的部分的下表面設置有配重塊8。配重塊8可以是鉛塊、鐵塊等，在雨水收集器5內無雨水或雨水較少時，擋板7封閉下開口6。當雨水收集器5內雨水較多時，如圖2所示，擋板7旋轉，下開口6打開。在使用過程中，在正常情況下由于受到配重塊8的作用，擋板7處于封閉下開口6的狀態，避免儲水箱1內部的水分蒸發。在雨天時，雨水收集器5收集到足夠的雨水后，克服配重塊8的重力，擋板7發生旋轉使下開口6打開，雨水進入到儲水箱1內部進行儲存。在降雨完成后，擋板7又恢復到正常狀態將下開口6封閉進入下一個循環。

本實用新型通過雨水收集器5收集雨水，雨水從雨水收集器5的上開口進入雨水收集器5，過濾網51可有效的將樹葉等雜質過濾。在雨量較小時，雨水質量較差，多為酸雨或含有較多的雜質，不宜直接收集，此時由于雨水收集器5收集到的雨量總體較少，雨水的重力還無法克服配重塊8的重力，因此下開口6處于關閉狀態，雨水從棄流微管61緩慢排出。當雨量較大時或在降雨中后期，雨水質量較高，雨水收集器5收集雨水的速度變快，此時棄流微管61無法快速的將雨水排出，當雨水收集器5內的雨水重力達到一定值時，其重力克服配重塊8的重力，從而帶動下開口6打開，雨水順利排入儲水箱1內，實現了雨水的高質量收集。在晴朗天氣，由于雨水收集器5內沒有水，擋板受到配重塊8的作用始終處于關閉下開口的狀態，避免儲水箱1內部的水蒸發。

為了進一步提高本實用新型的性能，更好的做法還可以是，本實用新型還包括設置在儲水箱1一側上部的堿液儲存箱9，所述堿液儲存箱9用于儲存堿液，堿液用于中和雨水的酸性，所述堿液儲存箱9的頂部設置加料口10，底部設置出料口11，所述出料口11處設置電磁閥12。所述出料口11與儲水箱1內部連通，堿液從出料口11處進入儲水箱1內部。所述儲水箱1底面的內壁上設置酸堿探測器13，所述電磁閥12和酸堿探測器13分別與控制器電性連接。酸堿探測器13用于探測儲水箱1內的雨水的酸堿性并反饋至控制器，當酸性較高時，控制器控制電磁閥12打開，堿液進入儲水箱1內對雨水進行中和。極大的改善了雨水的質量，提高了雨水的利用率。為了使堿液能更加均勻的和儲水箱1中的雨水進行混合，更好的做法是，所述儲水箱1內部還設置有橫管16，所述橫管16與出料口11連通。橫管16的下表面均勻設置若干堿液出口17。所述堿液出口17的尺寸通常還從橫管16靠近出料口11的一端向另一端逐漸變小。從而避免堿液全部從靠近出料口11的堿液出口17排入儲水箱1中，使用非常方便。
