本實用新型涉及一種具有量水和控制功能的螺桿啟閉機，屬于水利行業測控技術領域。

背景技術：

目前，水利行業中，螺桿閘門是最常用的設備，螺桿啟閉機用于螺桿閘門的操作，是螺桿閘門的必有配置。已有技術中，螺桿啟閉機與閘門測控器配合使用，用于螺桿閘門的開啟和關閉，同時進行流量計算，沒有其它功能，單一的功能一定程度上限制了閘門的應用，例如：本專利申請人的中國實用新型專利ZL2006201757683，名稱“閘門測控裝置”，也稱為閘門測控器。如果需要進行量水計量和控制管理，需要使用其他設備進行，設備復雜、功能單一，不能滿足互聯網時代水利行業測控需要。

技術實現要素：

本實用新型目的是提供一種具有量水和控制功能的螺桿啟閉機，通過與啟閉機匹配的閘門測控器實現量水、控制、保護、電源管理，使啟閉機具備量水和控制功能，解決背景技術中存在的上述問題。

本實用新型的技術方案是：

一種具有量水和控制功能的螺桿啟閉機，包含螺桿啟閉機、閘門測控器、通訊接口、閘位傳感器、限位保護裝置和手搖/離合裝置，閘門測控器分別連接螺桿啟閉機、通訊接口、閘位傳感器、限位保護裝置，螺桿啟閉機還連接手搖/離合裝置；

所述閘門測控器還連接電源，通過物聯網絡至少與一個物聯水位傳感器連接。

所述閘門測控器具有螺桿啟閉機驅動功能；例如，通過公知的控制電路，控制螺桿啟閉機的電機工作狀態等。

所述通訊接口是現地無線網絡，或者是遠程無線通訊網絡，或現地無線網絡與遠程無線通訊網絡二者兼有。

所述電源可以是交流或直流。與電源連接部分應具有防雷擊功能。

所述螺桿啟閉機，直接固定在已有螺桿閘門的上方，螺桿啟閉機的螺桿下端直接連接閘板。

所述閘位傳感器、通訊接口、限位保護裝置、螺桿啟閉機、電源、物聯水位傳感器、手搖/離合裝置是市面上可見的公知技術。閘門測控器可以根據需要自行組裝。

具有啟閉機驅動功能的閘門測控器對螺桿啟閉機的運行狀態進行控制，同時，閘門測控器接收限位保護裝置的信號，對螺桿啟閉機的運行進行上下限保護；閘門測控器連接閘位傳感器，同時經物聯網絡連接物聯水位傳感器，通過閘位傳感器和物聯水位傳感器監測的數據，閘門測控器計算出過閘流量；閘門測控器連接的通訊接口，使得螺桿啟閉機與外界建立聯系，傳輸數據和控制信號；與螺桿啟閉機連接的手搖/離合裝置，在閘門測控器發生電氣故障時，通過手搖/離合裝置，手動操作控制螺桿啟閉機。

采用本實用新型，可以使大量存在的傳統螺桿閘門具有新的功能，通過替換螺桿啟閉機和增加物聯水位傳感器等，即可將普通螺桿閘門改造成為具有量水和控制功能的螺桿閘門。

本實用新型的有益之處在于：簡單改造渠道已有螺桿閘門，實現灌溉渠道流量的設定、計量和調節，節省投資，效果顯著。

附圖說明

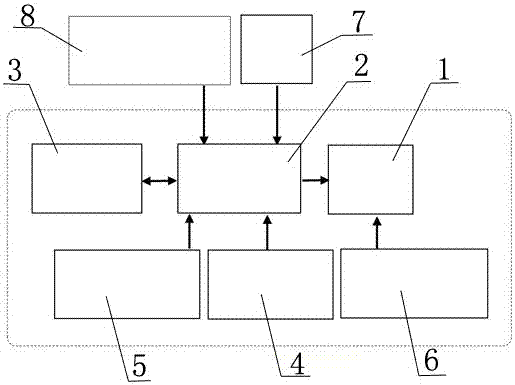

圖1是本實用新型實施例結構示意圖；

圖中：螺桿啟閉機1、閘門測控器2、通訊接口3、閘位傳感器4、限位保護裝置5、手搖/離合裝置6、電源7、物聯水位傳感器8。

具體實施方式

以下結合附圖，通過實施例對本實用新型做進一步說明。

一種具有量水和控制功能的螺桿啟閉機，包含螺桿啟閉機1、閘門測控器2、通訊接口3、閘位傳感器4、限位保護裝置5和手搖/離合裝置6，閘門測控器分別連接螺桿啟閉機、通訊接口、閘位傳感器、限位保護裝置，螺桿啟閉機還連接手搖/離合裝置；所述閘門測控器還連接電源7，通過物聯網絡至少與一個物聯水位傳感器8連接。

所述閘門測控器具有螺桿啟閉機驅動功能；例如，通過公知的控制電路，控制螺桿啟閉機的電機工作狀態等。

所述通訊接口是現地無線網絡，或者是遠程無線通訊網絡，或現地無線網絡與遠程無線通訊網絡二者兼有。

所述電源可以是交流或直流；

所述螺桿啟閉機，直接固定在已有螺桿閘門的上方，螺桿啟閉機的螺桿下端直接連接閘板。

所述閘位傳感器、通訊接口、限位保護裝置、螺桿啟閉機、電源、物聯水位傳感器、手搖/離合裝置是市面上可見的公知技術。閘門測控器可以根據需要自行組裝。

所述手搖/離合裝置，是通過手搖控制離合器的啟閉，手搖驅動螺桿閘門工作。

具有啟閉機驅動功能的閘門測控器對螺桿啟閉機的運行狀態進行控制，同時，閘門測控器接收限位保護裝置的信號，對螺桿啟閉機的運行進行上下限保護；閘門測控器連接閘位傳感器，同時經物聯網絡連接物聯水位傳感器，通過閘位傳感器和物聯水位傳感器監測的數據，閘門測控器計算出過閘流量；閘門測控器連接的通訊接口，使得螺桿啟閉機與外界建立聯系，傳輸數據和控制信號；與螺桿啟閉機連接的手搖/離合裝置，在閘門測控器發生電氣故障時，通過手搖/離合裝置，手動操作控制螺桿啟閉機。

采用本實用新型，可以使大量存在的傳統螺桿閘門具有新的功能，通過替換螺桿啟閉機和增加物聯水位傳感器等，即可將普通螺桿閘門改造成為具有量水和控制功能的螺桿閘門。
