本發明涉及食物垃圾處理，具體涉及一種廚房設備。

背景技術：

1、隨著國內垃圾分類政策的實施，不僅分類垃圾桶的銷量大增，家用廢棄食物處理器(也稱為“廚余垃圾處理器”或“食物垃圾處理器”)也被越來越多的家庭接受，尤其是安裝于廚房水槽下水口之下的家用廢棄食物處理器，其通常包括與水槽下水口連通的進料口、研磨腔、位于研磨腔內的研磨組件以及與排水管連通的出料口。這種處理器通過研磨組件將研磨腔內的食物垃圾粉碎后直接排入下水道，從而避免因食物垃圾長時間儲存在廚房內而滋生病菌、蚊蟲以及散發異味。

2、如專利號為cn202320241851.x(公告號為cn219219251u)的中國實用新型專利公開的《一種家用廢棄食物處理器及水槽》，家用廢棄食物處理器包括殼體，具有研磨腔，頂部具有與研磨腔連通的進料口；研磨組件，設置在研磨腔內，水槽包括槽體，所述槽體底部具有下水口，所述殼體設置在槽體底部的下水口處。

3、目前廚余垃圾處理器通常如上述專利所示，與水槽配合使用，但水槽中有時會放置其他需要動力驅動的部件，如用于清洗果蔬的清洗籃，如專利號為cn202011063502.0(公開號為cn112220374a)的中國實用新型專利公開的《一種果蔬清洗機》。

4、眾所周知，廚余垃圾處理器需要配置一套驅動機構，以驅動研磨組件工作，而水槽中的部件如果蔬清洗籃也需要動力驅動，如果二者各自配置一套驅動機構，會造成涉及部件多，裝置較為龐大，該問題有待于進一步解決。

技術實現思路

1、本發明所要解決的技術問題是針對現有技術的現狀，提供一種清洗籃和廚余垃圾處理器共用一套驅動機構的廚房設備。

2、本發明解決上述技術問題所采用的技術方案為：一種廚房設備，包括

3、廚余垃圾處理器，包括

4、殼體，所述殼體內部具有研磨腔，所述殼體上設有與研磨腔相連通的進料口和出料口，所述進料口設于殼體的頂部；

5、研磨組件，包括水平設置在研磨腔中的研磨盤，所述研磨盤能繞其軸線轉動；

6、驅動機構，包括設于研磨腔下方的驅動件以及與驅動件驅動相連的輸出軸，所述輸出軸能繞其軸線轉動，所述輸出軸穿過研磨盤且二者在周向上相對固定，且輸出軸的上端穿出進料口；

7、其特征在于，還包括

8、清洗籃，位于殼體的上方，清洗籃包括外籃以及能轉動地設置在外籃中的內籃，所述外籃的內壁面和內籃的外壁面之間具有間距形成集水腔，所述外籃上設有與集水腔相連通的供水口，所述內籃的底壁和/或周壁上設有瀝水口，所述外籃的底壁上設有供輸出軸的上端穿過的穿孔，所述內籃的底壁與輸出軸的上端驅動相連。

9、為了便于輸出軸的上端與內籃驅動相連，所述輸出軸的上端設有連接件，所述連接件與內籃的底壁能在周向上約束在一起。

10、所述連接件可以有多種結構形式，優選地，所述連接件包括橫向設置的板體，所述板體的中央部位設有供輸出軸穿過的通孔，所述板體和輸出軸相對固定，所述板體的周壁上沿其周向間隔設置有至少兩個凸塊，相鄰兩個凸塊之間形成嵌槽，所述內籃上設有能自上而下嵌設在嵌槽中的嵌塊。這樣只要將內籃自上而下放置，使得嵌塊嵌設在嵌槽中，即能實現內籃與連接件周向約束在一起。

11、為了防止內籃轉動時晃動，所述板體的上表面沿其周向間隔設置有至少兩個凸筋，所述凸筋的上表面能與內籃的底壁面相抵。凸筋起到支撐內籃的作用。

12、為了防止連接件位于內籃和外籃之間，導致內籃和外籃之間的間距過大，進而導致清洗籃體積過大，所述內籃的底壁局部向上拱起形成容置區域，所述連接件設于容置區域中，這樣結構緊湊。

13、優選地，所述輸出軸包括桿體和傳動軸，所述桿體與驅動件驅動相連，所述研磨盤安裝在桿體上，所述傳動軸的下端與桿體通過接頭能拆卸地相連，傳動軸的上端與內籃相連。這樣可以在不使用清洗籃時，將接頭和桿體分離，從而將清洗籃和廚余垃圾處理器分離，在需要使用清洗籃時，將接頭和桿體連接，使得驅動件的動力能同時傳遞至研磨盤和內籃上。

14、為了使得桿體和接頭能拆卸地相連，所述接頭上設有底部敞口的插槽，所述桿體能拆卸地插裝在插槽中，且二者在周向上相對固定。這樣可以在不使用清洗籃時，將桿體從插槽中拔出，可以將清洗籃和廚余垃圾處理器分離，在需要使用清洗籃時，將桿體插設在插槽中，使得驅動件的動力能同時傳遞至研磨盤和內籃上。

15、優選地，所述接頭和傳動軸之間還通過變速器相連。變速器的作用是將垃圾處理器電機高轉速動力(1000～5000r/min)轉化為需求功能的轉速，以適配內籃的轉速需求。

16、在上述方案中，所述外籃上設有與集水腔相連通的排水口，排水口處可設置能將其打開或者關閉的閥門，閥門可以采用現有的結構，比如電磁閥，清洗時，閥門將排水口關閉，清洗完成時，閥門將排水口打開，以將臟水排出。

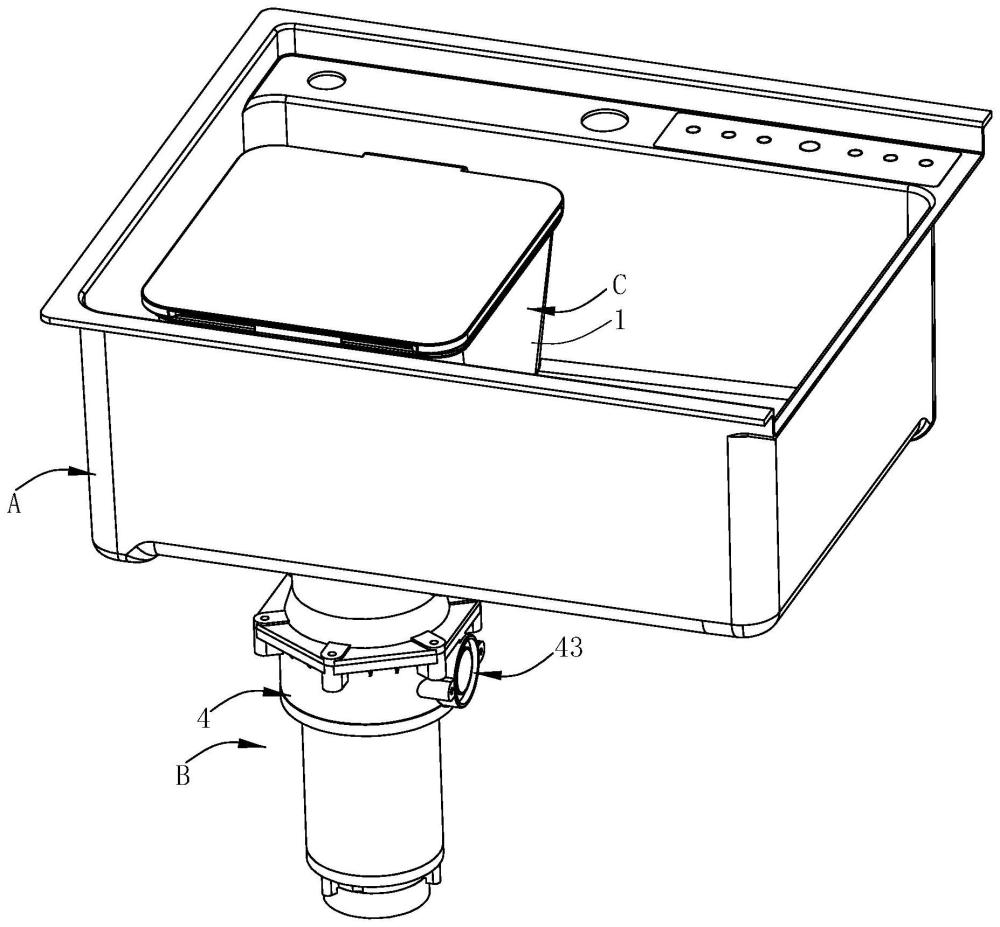

17、所述清洗籃設于水槽中，所述水槽的底壁上設有貫通其壁厚的下水口，所述下水口與殼體的進料口相流體連通。水槽中的垃圾以及從清洗籃中排出的污水可以直接進入廚余垃圾處理器中，被處理后從下水道排出。

18、為了防止輸出軸轉動時晃動，所述廚房設備還包括穿設在外籃的穿孔上的固定座，所述輸出軸能轉動地安裝在固定座上，且所述輸出軸在徑向上相對固定座固定，所述固定座和穿孔之間設置有密封圈，以防止漏水。

19、為了對固定座在豎向上進行定位，所述固定座和外籃之間設有限制固定座向下移動的下限位結構，固定座和水槽之間設有限制固定座向上移動的上限位結構。

20、結構簡單地，所述固定座的外周壁上設有擱置在外籃底壁的上表面上的凸緣，所述凸緣即為所述下限位結構。

21、結構簡單地，所述固定座的下部插裝在下水口中，且固定座的外壁面和下水口的內壁面之間具有過水間隙，所述固定座下部的外周壁上設有限位塊，所述下水口的內壁面上設有能抵壓在限位塊的上表面的擋塊，所述擋塊和限位塊共同構成所述上限位結構。

22、為了防止固定座被輸出軸帶動在周向上產生轉動，所述限位塊沿固定座的周向延伸，所述限位塊的其中一個端部設有能在周向上與擋塊相抵的限位部，所述限位塊和限位部沿傳動軸的旋轉方向依次設置，使得固定座不能相對輸出軸周向轉動。

23、在上述方案中，優選地，所述清洗籃能脫卸的置于水槽中，這樣可以在需要使用清洗籃時，將清洗籃置于水槽中，不需要使用水槽時，將清洗籃從水槽中移出。

24、為了使得清洗籃能自水槽中脫卸，所述外籃擱置在水槽中。將清洗籃放置在水槽中，二者即可配合使用，將清洗籃自水槽中移出，水槽即可單獨使用。

25、優選地，所述外籃的底部設有支腳，所述支腳的底部包裹有柔性件，減少內籃轉動時帶來的振動問題。

26、優選地，所述外籃上的供水口位于其下部，所述內籃的底壁上設置有多條葉片，所述葉片以內籃的中央部位為中心呈輻射狀分布。葉片將水進行離心攪動，便于自下而上進入到內籃中。

27、為了進一步使得底部的水向上流動，所述內籃的周壁上設有倒v型的導流筋，所述導流筋有沿豎向間隔設置的至少兩個，沿豎向排成一排的導流筋形成一個導流筋組，所述導流筋組有至少兩組并沿內籃的周向間隔設置。導流筋能使水流沿著內籃的側壁提升，再配合離心攪動，實現水流沿側壁循環清洗，對果蔬進行反復沖洗，有效清洗。

28、與現有技術相比，本發明的優點：本發明的驅動機構的輸出軸穿過研磨盤且二者在周向上相對固定，且輸出軸的上端穿出進料口與內籃驅動相連，這樣設置一套驅動機構，即能同時驅動內籃和研磨盤轉動，無需針對廚余垃圾處理器和清洗籃均設置一套驅動機構，結構精簡。
