本申請涉及支護結構，尤其是涉及一種污水管網的基坑支護結構。

背景技術：

1、如公告號為cn202321330933.8提及的一種污水管網的基坑支護結構，污水管網包括多根管道，其基坑一般呈長條形，往往通過支護樁和支護板來進行支護，但是，此種方式的支護方式，功能比較單一，不方便布設管道，使用不便；

2、其解決方法是通過將需要鋪設的管道的一端放置在支撐架上，通過控制管道的另一端，從而能夠輕松地鋪設管道，當需要放置管道時，使管道一端從斜板滑下，提高鋪設的效率，也可以使用多塊防護底架為支撐輪的移動提供移動空間；

3、針對上述中的相關技術，發明人認為，該裝置的防護架采用滑輪設置，在防護底架上容易滑動，難以固定，不能使得防護架簡單便捷的處于需要的位置；

4、本背景技術所公開的上述信息僅僅用于增加對本申請背景技術的理解，因此，其可能包括不構成本領域普通技術人員已知的現有技術。

技術實現思路

1、為了解決該裝置的防護架采用滑輪設置，在防護底架上容易滑動，難以固定，不能使得防護架簡單便捷的處于需要的位置，本申請提供一種污水管網的基坑支護結構。

2、本申請提供的一種污水管網的基坑支護結構采用如下的技術方案：

3、一種污水管網的基坑支護結構，包括底架，所述底架的下端均設置有多個固定孔，多個所述固定孔均為螺紋孔，所述底架內開設有凹槽，所述凹槽的內底部對稱固定連接有兩個加強塊，所述底架的左右兩側外壁上均設置有多個開孔，所述底架上設置有防護架，所述底架上設置有用于防護架的移動機構和限位機構。

4、優選的，所述移動機構包括開設在底架左右兩側內壁上的滑槽，位于左側的所述滑槽的前后側內壁間固定連接有導向桿，所述導向桿上滑動連接有滑塊。

5、優選的，位于右側的所述滑槽的前后側內壁間轉動連接有螺紋桿，所述螺紋桿上設置有螺紋層，所述螺紋層部分螺紋連接有滑塊。

6、優選的，兩個所述滑塊均與對應的滑槽的上下內壁滑動連接，兩個所述滑塊的相對面與防護架的左右兩端固定連接，所述防護架上設置有斜板，所述螺紋桿的一端延伸至防護架的前側，并固定連接有扭動塊。

7、優選的，所述限位機構包括固定連接在底架右側的連接塊，所述連接塊內開設有矩形腔，所述矩形腔與相鄰的滑槽連通，所述矩形腔內水平設置有連桿，所述連桿的一端固定連接有弧形摩擦條，所述連桿的另一端貫穿矩形腔延伸至外界，并固定連接有拉環，所述弧形摩擦條的右側通過連接彈簧與矩形腔的內壁彈性連接。

8、優選的，所述螺紋桿上固定連接有摩擦輪，所述摩擦輪和弧形摩擦條的內側貼合，所述摩擦輪和弧形摩擦條均采用高阻尼材料制成，具有較大的摩擦系數。

9、綜上所述，本申請包括以下有益技術效果：

10、1.當需要對防護架的位置進行調節時，可先拉動拉環，并另一只手扭動扭動塊，扭動塊的扭動會帶動螺紋桿轉動，通過螺紋配合使得兩個滑塊帶動防護架進行移動，實現位置調節；

11、2.調節到合適位置后，松開拉環，受到連接彈簧的彈性作用，弧形摩擦條再次接觸摩擦輪，通過摩擦力作用實現螺紋桿的限位，整個調節過程相對現有技術，操作更為方便，使得防護架簡單便捷的處于需要的位置。

技術特征：

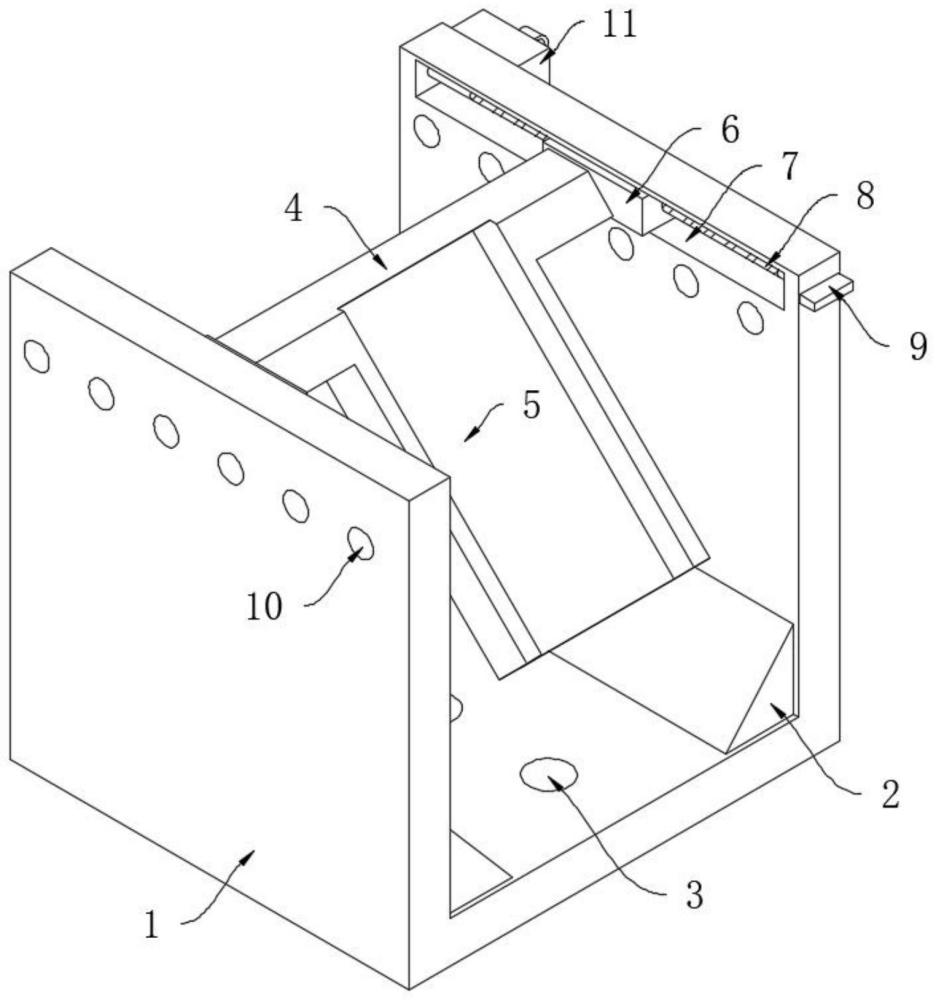

1.一種污水管網的基坑支護結構，包括底架(1)，其特征在于：所述底架(1)的下端均設置有多個固定孔(3)，多個所述固定孔(3)均為螺紋孔，所述底架(1)內開設有凹槽，所述凹槽的內底部對稱固定連接有兩個加強塊(2)，所述底架(1)的左右兩側外壁上均設置有多個開孔(10)，所述底架(1)上設置有防護架(4)，所述底架(1)上設置有用于防護架(4)的移動機構和限位機構。

2.根據權利要求1所述的一種污水管網的基坑支護結構，其特征在于：所述移動機構包括開設在底架(1)左右兩側內壁上的滑槽(7)，位于左側的所述滑槽(7)的前后側內壁間固定連接有導向桿(11)，所述導向桿(11)上滑動連接有滑塊(6)。

3.根據權利要求2所述的一種污水管網的基坑支護結構，其特征在于：位于右側的所述滑槽(7)的前后側內壁間轉動連接有螺紋桿(8)，所述螺紋桿(8)上設置有螺紋層，所述螺紋層部分螺紋連接有滑塊(6)。

4.根據權利要求3所述的一種污水管網的基坑支護結構，其特征在于：兩個所述滑塊(6)均與對應的滑槽(7)的上下內壁滑動連接，兩個所述滑塊(6)的相對面與防護架(4)的左右兩端固定連接，所述防護架(4)上設置有斜板(5)，所述螺紋桿(8)的一端延伸至防護架(4)的前側，并固定連接有扭動塊(9)。

5.根據權利要求4所述的一種污水管網的基坑支護結構，其特征在于：所述限位機構包括固定連接在底架(1)右側的連接塊(17)，所述連接塊(17)內開設有矩形腔，所述矩形腔與相鄰的滑槽(7)連通，所述矩形腔內水平設置有連桿(15)，所述連桿(15)的一端固定連接有弧形摩擦條(13)，所述連桿(15)的另一端貫穿矩形腔延伸至外界，并固定連接有拉環(16)，所述弧形摩擦條(13)的右側通過連接彈簧(14)與矩形腔的內壁彈性連接。

6.根據權利要求5所述的一種污水管網的基坑支護結構，其特征在于：所述螺紋桿(8)上固定連接有摩擦輪(12)，所述摩擦輪(12)和弧形摩擦條(13)的內側貼合，所述摩擦輪(12)和弧形摩擦條(13)均采用高阻尼材料制成，具有摩擦系數。

技術總結
本技術公開了一種污水管網的基坑支護結構，該支護結構包括底架，所述底架的下端均設置有多個固定孔，多個所述固定孔均為螺紋孔，所述底架內開設有凹槽，所述凹槽的內底部對稱固定連接有兩個加強塊，所述底架的左右兩側外壁上均設置有多個開孔，所述底架上設置有防護架，所述底架上設置有用于防護架的移動機構和限位機構。本技術通過拉動拉環，并另一只手扭動扭動塊，扭動塊的扭動會帶動螺紋桿轉動，通過螺紋配合使得兩個滑塊帶動防護架進行移動，實現位置調節。

技術研發人員：汪權威,何建華
受保護的技術使用者：黃山市雙悅建設工程設計有限公司
技術研發日：20240124
技術公布日：2025/4/24
