本技術涉及路基防護，具體是一種路基邊坡防護結構。

背景技術：

1、路基是由填筑或開挖而形成的直接支承軌道的結構，也叫做線路下部結構，路基與橋梁、隧道相連，共同構成線路，路基依其所處的地形條件不同，有兩種基本形式：路堤和路塹，俗稱填方和挖方，路基是一種土工結構，經常受到地質、水、降雨、氣候、地震等自然條件變化的侵襲和破壞，抵抗能力差，因此，路基應具有足夠的堅固性、穩定性和耐久性。

2、對于傾斜設置的路基邊坡，當遇到雨水時，雨水會從邊坡的頂部沿邊坡的斜面向下流下，大量的雨水對路基邊坡的斜面進行沖刷，易發生路基邊坡上的水土流失，造成滑坡，影響了路基邊坡防護結構的穩定性。

技術實現思路

1、本實用新型的目的在于提供一種路基邊坡防護結構，旨在解決現有技術中的當遇到雨水時，雨水會從邊坡的頂部沿邊坡的斜面向下流下，大量的雨水對路基邊坡的斜面進行沖刷，易發生路基邊坡上的水土流失，造成滑坡，影響了路基邊坡防護結構的穩定性的問題。

2、為實現上述目的，本實用新型采用如下技術方案：所述一種路基邊坡防護結構，包括下層板，下層板以貼靠在邊坡上；

3、所述下層板上開設有多個間隔且通透的圓孔，每個所述圓孔內均插設有能夠轉動的螺旋桿，所述螺旋桿的上端設有六棱槽，通過六棱槽能夠?qū)崿F(xiàn)將螺旋桿旋進邊坡的土壤內，以將下層板固定在邊坡上；

4、所述螺旋桿內設有空腔，所述空腔與六棱槽相互連接，所述空腔的內側壁上開設有多個通透的分流孔，所述空腔內插接有能夠沿空腔內插伸的插接桿，所述空腔內設有液態混凝土，插接桿能夠?qū)⒁簯B(tài)混凝土沿分流孔擠出，以對土壤進行填充加固。

5、優選的，所述下層板上設有可拆的上層板，所述上層板和下層板相互扣合形成框架結構；

6、所述框架結構的下方設有輔助支撐組件，所述輔助支撐組件用以?shī)A緊上層板和下層板，以使提高下層板的預緊力。

7、優選的，所述輔助支撐組件包括固定座和能夠移動的夾持板，所述固定座的頂部開設有供框架結構插接的插接槽，所述插接槽的一側開設有開口朝向框架結構一側的滑動槽，所述夾持板滑動設在滑動槽內；

8、所述夾持板遠離插接槽的一側轉動設有螺桿，所述螺桿穿出固定座固定設有把手，且螺桿與固定座螺紋連接，螺桿轉動以驅動夾持板沿滑動槽移動，使得夾緊框架結構。

9、優選的，所述固定座的底部固定設有多個間隔且豎向設置的固定釘，固定釘插入土壤內以使固定座固定設在土壤上。

10、優選的，所述下層板上開設有開口朝向上層板一側且為環形的放置槽，所述放置槽內設置有與放置槽相互照應的吸水布；

11、所述上層板上設有多個培養槽，所述培養槽上開設有通透的小孔，所述小孔與吸水布上下相互照應，以實現落入培養槽內的雨水能夠通過小孔流向吸水布進行儲水。

12、優選的，所述培養槽內設有植被，吸水布能夠?qū)⑺滞ㄟ^(guò)小孔流供給植被。

13、有益效果是：1.通過螺旋桿將下層板固定在邊坡上，然后通過插接桿能夠?qū)⒖涨粌?nèi)的液態混凝土沿著分流孔流入土壤內，以便堆邊坡內部的土壤進行填充加固，從而起到提高穩定性的作用。

14、2.下雨后，水分可通過小孔儲存在吸水布內，當植被需要水分時，則可以通過吸水布吸取所需的水分，從而起到了雨水再次利用的作用，以達到節約資源的目的。

15、3.通過輔助支撐組件的設置，使得能夠?qū)ο聦影搴蜕蠈影逡粋€(gè)向護坡方向的預緊力，使得提高下層板和上層板的穩定性。

技術特征：

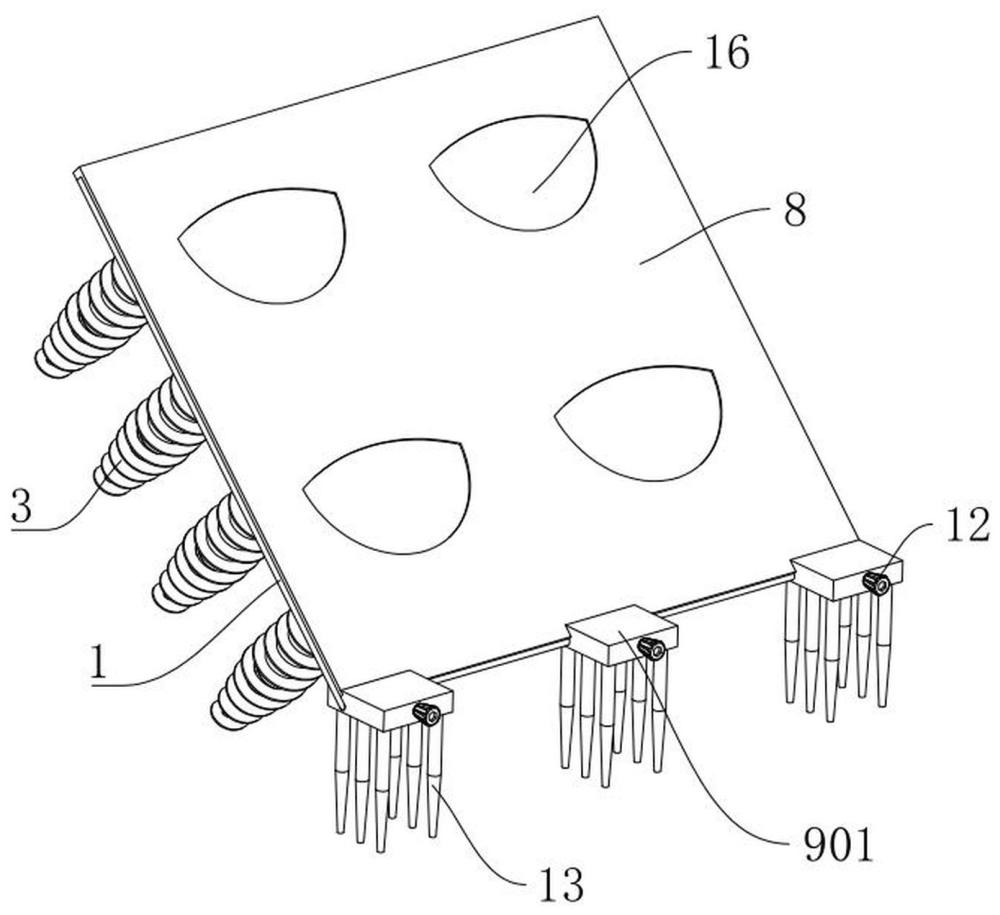

1.一種路基邊坡防護結構，其特征是，包括下層板（1），下層板（1）以貼靠在邊坡上；

2.根據權利要求1所述的一種路基邊坡防護結構，其特征是，所述下層板（1）上設有可拆的上層板（8），所述上層板（8）和下層板（1）相互扣合形成框架結構；

3.根據權利要求2所述的一種路基邊坡防護結構，其特征是，所述輔助支撐組件（9）包括固定座（901）和能夠移動的夾持板（902），所述固定座（901）的頂部開設有供框架結構插接的插接槽（10），所述插接槽（10）的一側開設有開口朝向框架結構一側的滑動槽，所述夾持板（902）滑動設在滑動槽內；

4.根據權利要求3所述的一種路基邊坡防護結構，其特征是，所述固定座（901）的底部固定設有多個間隔且豎向設置的固定釘（13），固定釘（13）插入土壤內以使固定座（901）固定設在土壤上。

5.根據權利要求2所述的一種路基邊坡防護結構，其特征是，所述下層板（1）上開設有開口朝向上層板（8）一側且為環形的放置槽（14），所述放置槽（14）內設置有與放置槽（14）相互照應的吸水布（15）；

6.根據權利要求5所述的一種路基邊坡防護結構，其特征是，所述培養槽（16）內設有植被，吸水布（15）能夠?qū)⑺滞ㄟ^(guò)小孔流供給植被。

技術總結
本技術提供一種路基邊坡防護結構，包括下層板，下層板以貼靠在邊坡上；下層板上開設有多個間隔且通透的圓孔，每個圓孔內均插設有能夠轉動的螺旋桿，螺旋桿的上端設有六棱槽，通過六棱槽能夠?qū)崿F(xiàn)將螺旋桿旋進邊坡的土壤內，以將下層板固定在邊坡上；螺旋桿內設有空腔，空腔與六棱槽相互連接，空腔的內側壁上開設有多個通透的分流孔，空腔內插接有能夠沿空腔內插伸的插接桿，空腔內設有液態混凝土，插接桿能夠?qū)⒁簯B(tài)混凝土沿分流孔擠出，以對土壤進行填充加固；通過螺旋桿將下層板固定在邊坡上，然后通過插接桿能夠?qū)⒖涨粌?nèi)的液態混凝土沿著分流孔流入土壤內，以便堆邊坡內部的土壤進行填充加固，從而起到提高穩定性的作用。

技術研發人員：付猛,趙自龍,張金貴,梁昊,趙晨鵬
受保護的技術使用者：中建七局國際工程建設有限公司
技術研發日：20240628
技術公布日：2025/4/24
