本技術涉及一種排水井蓋，具體為一種易于排水的大排水量井蓋，屬于市政工程。

背景技術：

1、市政污水井蓋是市政系統中主要用于對地下井口進行遮擋封閉，同時又能使路面上雨水流入地下排水系統的裝置。本申請人發現現有技術中至少存在以下技術問題：現有的市政污水井蓋上的排水孔較小，在夏季暴雨季節，往往由于雨量較大，雨水堆積雜物堵塞導致雨水不能及時從排水孔排入地下，從而影響交通。

2、經過檢索，公開號為cn109138133a的中國專利公開的一種能自動增大排水量的市政污水井蓋，包括底座、頂蓋和底蓋，所述導向柱的底部設置有限位凸臺，能夠對所述彈簧底部進行位置限定。有益效果在于：在雨量較大時，所述底蓋能自動打開，增加井蓋的排水量，從而避免路面發生嚴重積水；結構簡單，使用安全。

3、上述方案中雖然能夠增加井蓋的排水量，從而避免路面發生嚴重積水，但是上述專利中的市政污水井蓋不具有對污水中的雜物進行篩選的功能，井蓋長時間排水無法對水中雜物進行過濾收集，從而導致井蓋排水裝置堵塞；為此，我們提供了一種易于排水的大排水量井蓋解決以上問題。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種易于排水的大排水量井蓋，以解決現有技術中市政污水井蓋不具有對污水中的雜物進行篩選的問題。

2、本實用新型通過以下技術方案予以實現：一種易于排水的大排水量井蓋，包括井蓋板，井蓋板內表面一側設置有移動板，移動板下表面一側設置有固定板，固定板外表面一側固定設置有固定桿，固定桿一端固定設置有電機，電機輸出端設置有傳動機構，傳動機構包括傳動桿與限位桿，傳動機構外表面一側設置有傳動輪，傳動輪內表面設置有轉桿，轉桿外圓周面設置有濾板與擋板。

3、優選地，井蓋板下表面一側與連接塊一上表面固定連接，連接塊一外表面一側與連接環外圓周面一側固定連接，連接環外圓周面另一側與連接塊二外表面一側轉動連接，連接塊二上表面與移動板下表面一側固定連接，移動板外表面一側與井蓋板內表面一側滑動連接，利用連接塊一與連接環提高井蓋排水時移動板轉動穩定性。

4、優選地，移動板下表面一側與限位塊一上表面固定連接，限位塊一下表面一側與彈簧上表面固定連接，彈簧下表面與限位塊二上表面一側固定連接，限位塊二下表面一側與固定板上表面一側固定連接，利用彈簧通過限位塊二與固定板對移動板作業位置進行支撐。

5、優選地，移動板下表面一側與導流桿上表面固定連接，導流桿上表面另一側與井蓋板下表面一側接觸，利用導流桿將井蓋板上表面雨水導流至固定板內部。

6、優選地，電機輸出端與傳動軸一端固定連接，傳動軸外圓周面一側與傳動桿內表面一側固定連接，傳動桿內表面另一側與移動軸外圓周面一側固定連接，移動軸外圓周面另一側與限位桿內表面一側滑動連接，限位桿內表面另一側與傳動輪外表面一側固定連接，傳動輪內表面一側與轉桿外表面一側固定連接，轉桿外圓周面另一側與固定板內表面一側轉動連接，利用傳動機構促使傳動輪間歇性在固定板外表面一側轉動。

7、優選地，傳動輪外表面一側與滑塊外表面一側固定連接，滑塊外表面另一側與傳動桿外表面一側滑動連接，滑塊通過傳動桿提高傳動輪轉動穩定性。

8、優選地，轉桿外圓周面一側與傳動環內表面固定連接，傳動環外圓周面一側與濾板外表面一側固定連接，濾板外表面另一側與固定板外表面一側轉動連接，利用濾板對收集到雨水中的雜物進行篩選。

9、優選地，傳動環外圓周面一側與擋板外表面一側固定連接，擋板外表面另一側與固定板外表面一側轉動連接，利用擋板避免雨水在篩選時進入雜物通道。

10、本實用新型提供了一種易于排水的大排水量井蓋，其具備的有益效果如下：

11、本實用新型通過電機促使傳動機構轉動，傳動機構通過傳動輪促使轉桿在固定板內表面水平轉動，轉桿通過傳動環促使濾板與擋板轉動，達到了利用濾板對收集到雨水進行篩選的效果，解決了傳統排水裝置長時間作業易發生堵塞，影響排水效率的問題。

12、本實用新型通過大量雨水自身壓力促使移動板以連接環為中心轉動，利用固定板通過限位塊二與彈簧對移動板作業位置進行支撐，達到了根據排水量調整井蓋板縫隙排水大小，提高排水井蓋作業效率。

技術特征：

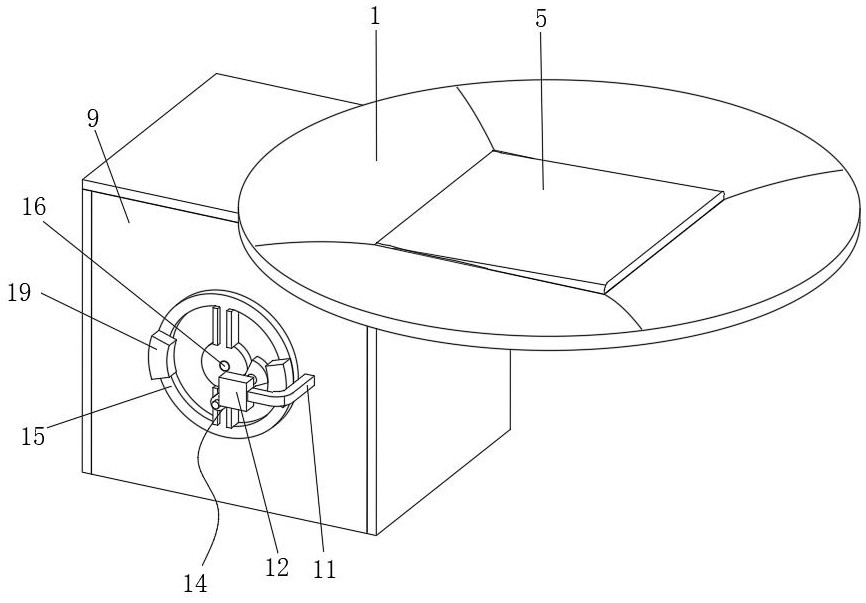

1.一種易于排水的大排水量井蓋，包括井蓋板（1），其特征在于：所述井蓋板（1）內表面一側設置有移動板（5），所述移動板（5）下表面一側設置有固定板（9），所述固定板（9）外表面一側固定設置有固定桿（11），所述固定桿（11）一端固定設置有電機（12），所述電機（12）輸出端設置有傳動機構（14）；

2.根據權利要求1所述的一種易于排水的大排水量井蓋，其特征在于：所述井蓋板（1）下表面一側與連接塊一（2）上表面固定連接，連接塊一（2）外表面一側與連接環（3）外圓周面一側固定連接，連接環（3）外圓周面另一側與連接塊二（4）外表面一側轉動連接，連接塊二（4）上表面與移動板（5）下表面一側固定連接，移動板（5）外表面一側與井蓋板（1）內表面一側滑動連接。

3.根據權利要求1所述的一種易于排水的大排水量井蓋，其特征在于：所述移動板（5）下表面一側與限位塊一（6）上表面固定連接，限位塊一（6）下表面一側與彈簧（7）上表面固定連接，彈簧（7）下表面與限位塊二（8）上表面一側固定連接，限位塊二（8）下表面一側與固定板（9）上表面一側固定連接。

4.根據權利要求1所述的一種易于排水的大排水量井蓋，其特征在于：所述移動板（5）下表面一側與導流桿（10）上表面固定連接，導流桿（10）上表面另一側與井蓋板（1）下表面一側接觸。

5.根據權利要求1所述的一種易于排水的大排水量井蓋，其特征在于：所述電機（12）輸出端與傳動軸（13）一端固定連接，傳動軸（13）外圓周面一側與傳動桿（141）內表面一側固定連接，傳動桿（141）內表面另一側與移動軸（142）外圓周面一側固定連接，移動軸（142）外圓周面另一側與限位桿（143）內表面一側滑動連接，限位桿（143）內表面另一側與傳動輪（15）外表面一側固定連接，傳動輪（15）內表面一側與轉桿（16）外表面一側固定連接，轉桿（16）外圓周面另一側與固定板（9）內表面一側轉動連接。

6.根據權利要求1所述的一種易于排水的大排水量井蓋，其特征在于：所述傳動輪（15）外表面一側與滑塊（19）外表面一側固定連接，滑塊（19）外表面另一側與傳動桿（141）外表面一側滑動連接。

7.根據權利要求1所述的一種易于排水的大排水量井蓋，其特征在于：所述轉桿（16）外圓周面一側與傳動環（17）內表面固定連接，傳動環（17）外圓周面一側與濾板（18）外表面一側固定連接，濾板（18）外表面另一側與固定板（9）外表面一側轉動連接。

8.根據權利要求7所述的一種易于排水的大排水量井蓋，其特征在于：所述傳動環（17）外圓周面一側與擋板（20）外表面一側固定連接，擋板（20）外表面另一側與固定板（9）外表面一側轉動連接。

技術總結
本技術提供一種易于排水的大排水量井蓋，涉及市政工程技術領域，包括井蓋板，井蓋板內表面一側設置有移動板，移動板下表面一側設置有固定板，固定板外表面一側固定設置有固定桿，固定桿一端固定設置有電機，電機輸出端設置有傳動機構，傳動機構包括傳動桿與限位桿，傳動機構外表面一側設置有傳動輪，傳動輪內表面設置有轉桿，轉桿外圓周面設置有濾板與擋板。該技術通過電機促使傳動機構轉動，傳動機構通過傳動輪促使轉桿在固定板內表面水平轉動，轉桿通過傳動環促使濾板與擋板轉動，達到了利用濾板對收集到雨水進行篩選的效果，解決了傳統排水裝置長時間作業易發生堵塞，影響排水效率的問題。

技術研發人員：楊勇,劉曙光,劉曙亮
受保護的技術使用者：山東澤濤復合材料有限公司
技術研發日：20240717
技術公布日：2025/4/24
