本技術涉及打樁機，更具體地說，本技術涉及一種可適用不同地樁的打樁機。

背景技術：

1、打樁機是利用沖擊力將樁貫入地層的樁工機械，樁架為一鋼結構塔架，在其后部設有卷揚機，用以起吊樁和樁錘，樁架前面有兩根導桿組成的導向架，用以控制打樁方向，使樁按照設計方位準確地貫入地層。

2、在建筑工程中，樁基礎是重要的支撐構件，而打樁機可以快速、高效地完成樁基礎的施工工作，提高建筑工程的效率和質量，是工地施工常見的機械設備，現有的打樁機盡管能夠進行基本的打樁作業，但是在面對不同長度的地樁時，由于打樁機的高度通常是固定的，從而導致樁錘的高度上限也被固定，因此在面對不同長度的地樁時，需要根據地樁的長度安排相對應的打樁機進行打樁作業，適用范圍較小，因此需要對其進行改進。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供了一種可適用不同地樁的打樁機，具有適用于不同高度的地樁的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種可適用不同地樁的打樁機，包括有：

3、底板，所述底板的頂部固定安裝有殼體，所述殼體內表面的頂部固定安裝有固定板，所述底板頂部的后側固定安裝有卷揚機，所述卷揚機的外表面纏繞有鋼索，所述鋼索的另一端固定連接有配重塊；

4、升降機構，所述升降機構設置在殼體的內部；

5、其中，所述升降機構包括有驅動電機，所述驅動電機的外表面與殼體的內表面固定連接，所述驅動電機輸出軸的另一端固定連接有螺紋桿，所述螺紋桿的右端貫穿殼體并延伸至殼體的內壁且與殼體的內壁活動套接，所述螺紋桿外表面的右側螺紋套接有移動塊，所述移動塊的外表面與殼體的內表面活動連接，所述移動塊的頂端鉸接有鉸接桿，所述鉸接桿的頂端鉸接有升降框，所述鉸接桿運動會帶動升降框上升，所述升降框的外表面與殼體的內表面活動連接，所述升降框的外表面與固定板的外表面活動連接，所述升降框的頂部固定安裝有頂板；

6、導向機構，所述導向機構設置在頂板的頂部。

7、作為本實用新型的一種優選技術方案，所述導向機構包括有：

8、安裝塊，所述安裝塊的數量有四個，四個所述安裝塊分別固定安裝在頂板頂部的前后兩側，所述安裝塊之間活動套接有圓桿；

9、導向輪，所述導向輪的內壁與圓桿的外表面固定套接，所述導向輪的內表面與鋼索的外表面活動連接。

10、作為本實用新型的一種優選技術方案，所述殼體的正面固定安裝有安裝框，所述安裝框內部的左右兩側均活動套接有連接板。

11、作為本實用新型的一種優選技術方案，所述連接板的內側固定安裝有安裝板，所述安裝板的內表面固定安裝有固定塊，所述固定塊之間活動套接有圓軸，所述圓軸的外表面固定套接有滾輪。

12、作為本實用新型的一種優選技術方案，所述連接板上表面的后側固定安裝有豎板，所述豎板的外表面與安裝框的外表面活動連接。

13、作為本實用新型的一種優選技術方案，所述固定板的頂部固定安裝有動力電機，所述動力電機輸出軸的另一端固定連接有旋轉軸，所述旋轉軸的外表面固定套接有旋轉桿。

14、作為本實用新型的一種優選技術方案，所述旋轉桿的兩端均鉸接有連接桿，所述連接桿的另一端與豎板背面的頂部鉸接。

15、與現有技術相比，本實用新型的有益效果如下：

16、1、本實用新型通過設置螺紋桿、移動塊、鉸接桿和升降框，操作人員需要對不同高度的地樁進行打樁作業時，可以通過啟動驅動電機，使得螺紋桿帶動移動塊向左運動，從而使得移動塊能夠通過鉸接桿推動升降框在殼體的內部向上運動，進而使得頂板能夠上升，進而使得配重塊的高度上限得到了調整，從而可以對不同長度的地樁進行打樁作業，提高了裝置的適用范圍和使用靈活性。

17、2、本實用新型通過設置安裝板、滾輪、動力電機和旋轉桿，操作人員在進行打樁作業時，可以通過啟動動力電機，使得旋轉軸帶動旋轉桿發生旋轉，從而使得連接桿能夠拉動兩個豎板發生相向運動，進而將兩個安裝板套在地樁的外表面，從而使得滾輪能夠接觸到地樁，進而能夠在地樁插入土層較淺時避免地樁發生偏移，當地樁在下降的時候，將會帶動滾輪發生滾動，從而能夠避免摩擦力影響地樁的下降速度。

技術特征：

1.一種可適用不同地樁的打樁機，其特征在于，包括有：

2.根據權利要求1所述的一種可適用不同地樁的打樁機，其特征在于：所述導向機構包括有：

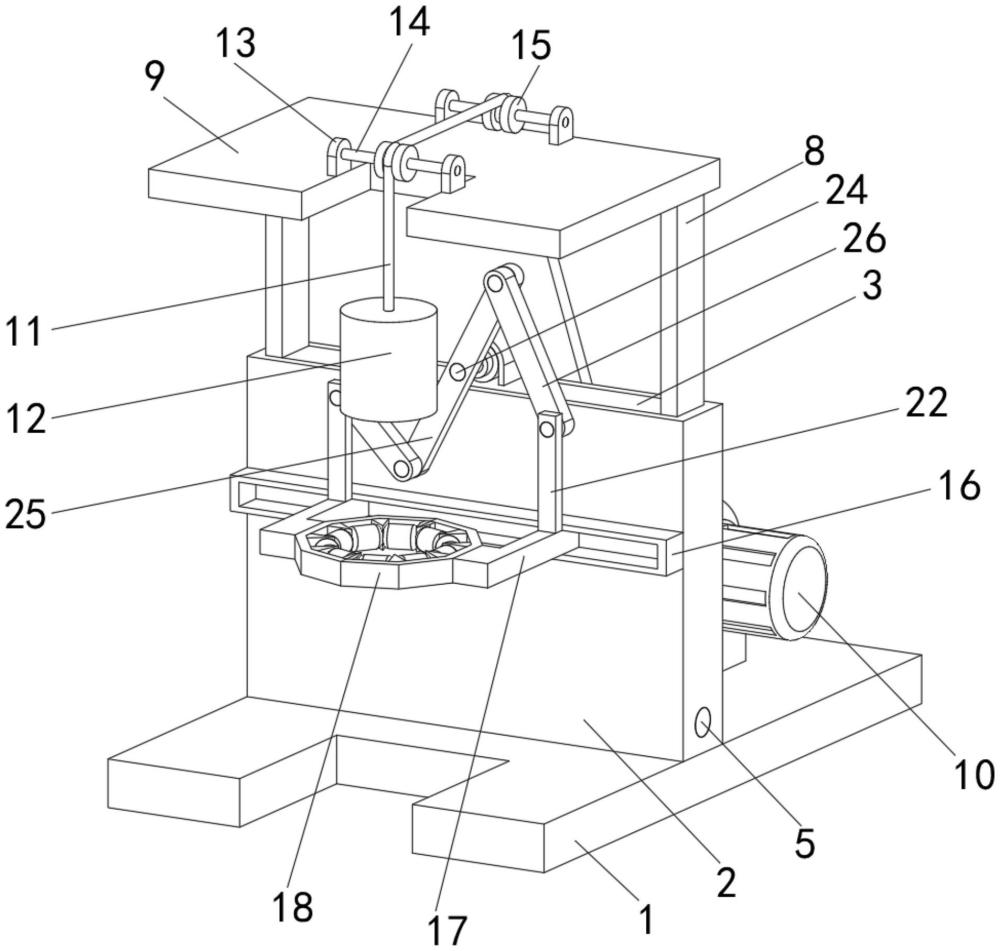

3.根據權利要求1所述的一種可適用不同地樁的打樁機，其特征在于：所述殼體(2)的正面固定安裝有安裝框(16)，所述安裝框(16)內部的左右兩側均活動套接有連接板(17)。

4.根據權利要求3所述的一種可適用不同地樁的打樁機，其特征在于：所述連接板(17)的內側固定安裝有安裝板(18)，所述安裝板(18)的內表面固定安裝有固定塊(19)，所述固定塊(19)之間活動套接有圓軸(20)，所述圓軸(20)的外表面固定套接有滾輪(21)。

5.根據權利要求3所述的一種可適用不同地樁的打樁機，其特征在于：所述連接板(17)上表面的后側固定安裝有豎板(22)，所述豎板(22)的外表面與安裝框(16)的外表面活動連接。

6.根據權利要求1所述的一種可適用不同地樁的打樁機，其特征在于：所述固定板(3)的頂部固定安裝有動力電機(23)，所述動力電機(23)輸出軸的另一端固定連接有旋轉軸(24)，所述旋轉軸(24)的外表面固定套接有旋轉桿(25)。

7.根據權利要求6所述的一種可適用不同地樁的打樁機，其特征在于：所述旋轉桿(25)的兩端均鉸接有連接桿(26)，所述連接桿(26)的另一端與豎板(22)背面的頂部鉸接。

技術總結
本技術涉及打樁機技術領域，且公開了一種可適用不同地樁的打樁機，包括有：底板，所述底板的頂部固定安裝有殼體，所述殼體內表面的頂部固定安裝有固定板，所述底板頂部的后側固定安裝有卷揚機，所述卷揚機的外表面纏繞有鋼索。本技術通過設置螺紋桿、移動塊、鉸接桿和升降框，操作人員需要對不同高度的地樁進行打樁作業時，可以通過啟動驅動電機，使得螺紋桿帶動移動塊向左運動，從而使得移動塊能夠通過鉸接桿推動升降框在殼體的內部向上運動，進而使得頂板能夠上升，進而使得配重塊的高度上限得到了調整，從而可以對不同長度的地樁進行打樁作業，提高了裝置的適用范圍和使用靈活性。

技術研發人員：韓智國
受保護的技術使用者：成志（天津）新能源科技有限公司
技術研發日：20240725
技術公布日：2025/4/24
