本申請涉及建筑工程，尤其涉及一種邊坡防護加固結構。

背景技術：

1、在土木工程建設和環境治理中，邊坡的穩定性至關重要，目前，常見的邊坡防護技術包括使用錨桿、擋土墻、噴射混凝土等方法，這些方法在一定程度上能提高邊坡穩定性。

2、現有的邊坡防護多依賴于重型結構和深入地下的錨固系統，例如，使用深入地下的錨桿與混凝土擋土墻結合，或者采用噴射混凝土技術在邊坡表面形成一層保護層，現有技術往往需要對邊坡進行大規模的改造，不僅成本高，而且可能影響周圍環境的生態平衡，此外，某些地區的地質條件可能不適合傳統錨固系統的安裝。

3、為此，本申請?zhí)峁┝艘环N邊坡防護加固結構。

技術實現思路

1、針對現有技術的不足，本申請?zhí)峁┝艘环N邊坡防護加固結構，克服了現有技術的不足，旨在解決現有的邊坡防護多依賴于重型結構和深入地下的錨固系統，例如，使用深入地下的錨桿與混凝土擋土墻結合，或者采用噴射混凝土技術在邊坡表面形成一層保護層，現有技術往往需要對邊坡進行大規模的改造，不僅成本高，而且可能影響周圍環境的生態平衡，此外，某些地區的地質條件可能不適合傳統錨固系統的安裝的問題。

2、為實現上述目的，本申請?zhí)峁┤缦录夹g方案：一種邊坡防護加固結構，包括坡地支撐基座，所述坡地支撐基座的頂部設置有轉動機構，所述坡地支撐基座通過所述轉動機構轉動連接有防護架，所述防護架的頂部固定安裝有坡頂支撐基座，所述坡地支撐基座與坡頂支撐基座的內部均插接若干組限位插桿，所述防護架的內部上分布安裝有三組橫向固定架，所述橫向固定架的外表面固定安裝有三組生態盒，所述生態盒的內部放置有生態袋，所述橫向固定架的內部位于所述生態袋的下方固定安裝有隔欖網。

3、通過采用上述技術方案，將防護架置于邊坡表面，通過若干組限位插桿穿過坡地支撐基座和坡頂支撐基座的內部插入坡面，對坡地支撐基座和坡頂支撐基座進行固定，通過三組橫向固定架增強了防護架的穩定性，其中，在生態袋內填充合適的種子，通過植被生長來穩固土壤，隔欖網隔欖網為植被根系提供必要的支撐，通過防護架和橫向固定架物理加固措施，再結合生態袋植被生長穩固土壤進行生態恢復，既增強了邊坡的穩定性，又有利于維護周圍環境的生態平衡。

4、作為本申請的一種優選技術方案，所述轉動機構包括固定塊，所述固定塊固定安裝于所述坡地支撐基座的頂部，所述固定塊的兩側均固定安裝有固定軸，所述防護架的底部兩側均固定安裝有轉動座，且所述轉動座與所述固定軸轉動連接。

5、通過采用上述技術方案，通過轉動座與固定軸轉動連接，使得轉動座能夠圍繞固定軸進行旋轉，因此，當防護架需要調整角度時，可以通過轉動座圍繞固定軸旋轉，從而實現與坡地支撐基座之間的相對轉動，有利于適應不同的地形或維護需求。

6、作為本申請的一種優選技術方案，所述坡頂支撐基座的底部固定安裝有引水槽，所述引水槽遠離所述坡頂支撐基座的一端固定安裝于所述坡地支撐基座的下方。

7、通過采用上述技術方案，通過引水槽的一端安裝于坡頂支撐基座的底部，另一端則延伸至坡地支撐基座的下方與外部排水系統相連接，有利于對雨水或地表水引導，防止水流直接沖刷邊坡，有利于減少水土流失的現象。

8、作為本申請的一種優選技術方案，所述橫向固定架的頂端固定安裝有三組水流導向塊，且兩組相鄰的所述水流導向塊的最底端位于所述引水槽的上方。

9、通過采用上述技術方案，通過水流導向塊有助于進一步引導水流流向引水槽內，避免水流直接沖擊邊坡，進一步減少水土流失的可能。

10、作為本申請的一種優選技術方案，所述坡頂支撐基座的一側固定安裝有上夾持架，所述坡頂支撐基座遠離所述上夾持架的一側固定安裝有上卡塊，所述坡地支撐基座的一側固定安裝有下夾持架，所述坡地支撐基座遠離所述下夾持架的一側固定安裝有下卡塊。

11、通過采用上述技術方案，通過兩組此裝置相連接時，通過將一組本裝置側邊的上卡塊、下卡塊卡在另一組本裝置側邊的上夾持架、下夾持架中部，再通過螺栓將上卡塊與上夾持架連接，下卡塊與下夾持架連接，有利于進一步固定和增強兩組此裝置相連接時的穩定性。

12、作為本申請的一種優選技術方案，所述限位插桿的底部固定連接有若干組倒刺。

13、通過采用上述技術方案，通過增加限位插桿對土壤的抓力，有利于增加本裝置安裝時的穩固性。

14、作為本申請的一種優選技術方案，若干組所述橫向固定架的背面均安裝有防滑網。

15、通過采用上述技術方案，通過防滑網增強有利于增強橫向固定架背面與坡面接觸時的摩擦力，進一步加固了對邊坡的防護效果。

16、本申請的有益效果：

17、1.將防護架置于邊坡表面，通過若干組限位插桿穿過坡地支撐基座和坡頂支撐基座的內部插入坡面，對坡地支撐基座和坡頂支撐基座進行固定，通過三組橫向固定架增強了防護架的穩定性，其中，在生態袋內填充合適的種子，通過植被生長來穩固土壤，隔欖網隔欖網為植被根系提供必要的支撐，通過防護架和橫向固定架物理加固措施，再結合生態袋植被生長穩固土壤進行生態恢復，既增強了邊坡的穩定性，又有利于維護周圍環境的生態平衡。

18、2.通過轉動座與固定軸轉動連接，使得轉動座能夠圍繞固定軸進行旋轉，因此，當防護架需要調整角度時，可以通過轉動座圍繞固定軸旋轉，從而實現與坡地支撐基座之間的相對轉動，有利于適應不同的地形或維護需求。

技術特征：

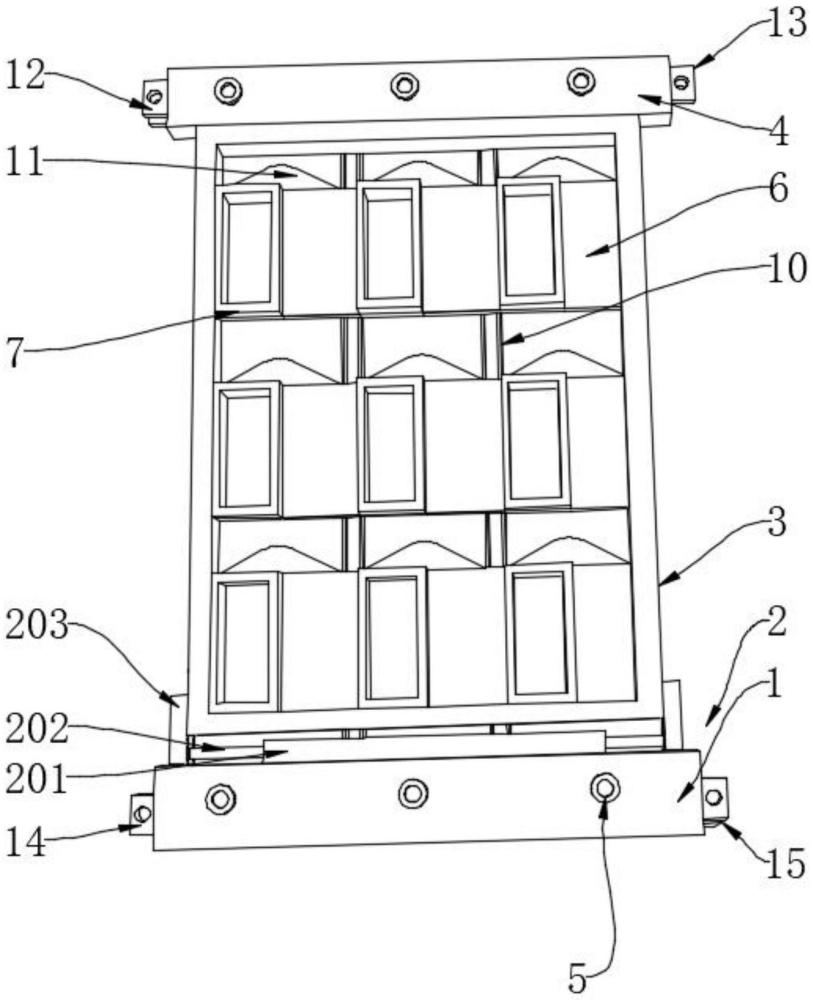

1.一種邊坡防護加固結構，包括坡地支撐基座（1），其特征在于，所述坡地支撐基座（1）的頂部設置有轉動機構（2），所述坡地支撐基座（1）通過所述轉動機構（2）轉動連接有防護架（3），所述防護架（3）的頂部固定安裝有坡頂支撐基座（4），所述坡地支撐基座（1）與坡頂支撐基座（4）的內部均插接若干組限位插桿（5），所述防護架（3）的內部上分布安裝有三組橫向固定架（6），所述橫向固定架（6）的外表面固定安裝有三組生態盒（7），所述生態盒（7）的內部放置有生態袋（8），所述橫向固定架（6）的內部位于所述生態袋（8）的下方固定安裝有隔欖網（9）。

2.根據權利要求1所述的一種邊坡防護加固結構，其特征在于，所述轉動機構（2）包括固定塊（201），所述固定塊（201）固定安裝于所述坡地支撐基座（1）的頂部，所述固定塊（201）的兩側均固定安裝有固定軸（202），所述防護架（3）的底部兩側均固定安裝有轉動座（203），且所述轉動座（203）與所述固定軸（202）轉動連接。

3.根據權利要求1所述的一種邊坡防護加固結構，其特征在于，所述坡頂支撐基座（4）的底部固定安裝有引水槽（10），所述引水槽（10）遠離所述坡頂支撐基座（4）的一端固定安裝于所述坡地支撐基座（1）的下方。

4.根據權利要求3所述的一種邊坡防護加固結構，其特征在于，所述橫向固定架（6）的頂端固定安裝有三組水流導向塊（11），且兩組相鄰的所述水流導向塊（11）的最底端位于所述引水槽（10）的上方。

5.根據權利要求1所述的一種邊坡防護加固結構，其特征在于，所述坡頂支撐基座（4）的一側固定安裝有上夾持架（12），所述坡頂支撐基座（4）遠離所述上夾持架（12）的一側固定安裝有上卡塊（13），所述坡地支撐基座（1）的一側固定安裝有下夾持架（14），所述坡地支撐基座（1）遠離所述下夾持架（14）的一側固定安裝有下卡塊（15）。

6.根據權利要求1所述的一種邊坡防護加固結構，其特征在于，所述限位插桿（5）的底部固定連接有若干組倒刺（16）。

7.根據權利要求1所述的一種邊坡防護加固結構，其特征在于，若干組所述橫向固定架（6）的背面均安裝有防滑網。
