本發明涉及核電站冷源取水系統，尤其涉及一種核電站取水明渠海生物導引過濾系統。

背景技術：

1、現有技術中，核電站冷源取水系統是指核電站中用于冷卻各種核島熱交換器的系統，其主要功能包括冷卻核島熱交換器、將熱負荷傳遞至最終熱阱海水，并在核島熱交換器和海水之間形成屏障，防止放射性流體不可控制地釋放到海水中，避免設備腐蝕和污垢問題，核電站冷源取水系統(rri)通常包括兩個獨立的安全系列、一個公用環路以及在兩個機組之間的公共部分。系統的工作臺數和泵的數量取決于運行工況和所需熱量。在帶功率運行時，主要用戶是主泵和非再生熱交換器；在反應堆降溫時，主要用戶是余熱排出系統；

2、公告號：cn221760612u，提出一種核電站取水渠攔污系統，包括攔污網、鋼絲繩、固定樁基系統、絞架、定滑輪、動力系統和固定樁基；所述攔污網通過動力系統可以將攔污網整體拉出水面并平行于水面晾曬，采用三個攔污網交替輪休使用，兩個攔污網下水工作，一個攔污網離水晾曬的工作模式；銅合金材質對海洋生物有驅離作用，確保海洋生物不會在攔污網上長期附著生長，且已附著生物在晾曬過程中會死亡脫落，達到自清潔效果。在爆發海洋生物災害時，三個攔污網同時使用并配合拖網使用，可以快速有效地清除海洋生物，確保核電站取水安全；同時本實用新型的攔污網具有較強的抗風浪能力；

3、公告號：cn209741784u，提出一種核電站取水水域清污系統的技術方案，采用斜插入水的污物檔板對入水口迎水側水體中的垃圾和雜物進行攔截，保證污物檔板的單側攔截單側清理，同時污物檔板可進行翻轉，使得維護人員在需要對污物檔板進行清理時能夠進行水平作業；清污走道可保證維護人員可對核電站取水水域清污系統的特定部位進行便捷而高效的檢修維護；核電站取水水域清污系統上設置了船舶通行口，在船舶需要通行時污物檔板和清污走道可進行開啟。本實用新型能夠滿足核電站取水、攔污、維護和通船等功能的需要；

4、公告號：cn216238394u，公開了一種核電站取水明渠攔污構筑裝置，包括進水口兩側的導流堤，在導流堤中間設有一個攔污構筑物，主要由多個并列的取水涵洞組成，在取水涵洞的上方設有設有潮間攔污網，在所述的取水涵洞中設置有多個專用攔污網箱，在攔污構筑物的上方設有一個活動的門式起重機。本實用新型能夠有效解決現有常規攔污方案中存在問題，增加了攔截的強度，大大減少了水下作業及人力使用，提高了打撈清理效率，節約工程投資及運維費。

5、現有技術中，核電站運行需要大量的冷卻水，通常采用取大量海水作為冷卻水，由于海水中有很多海洋生物和各種雜物，且抽水流量大，如果只采用常規的攔截網容易堵塞，進而導致攔截網受力過大而破裂。

6、因此，本發明提出一種核電站取水明渠海生物導引過濾系統，用于解決上述問題。

技術實現思路

1、本技術的目的在于提供一種核電站取水明渠海生物導引過濾系統，以解決上述背景技術中提出的問題。

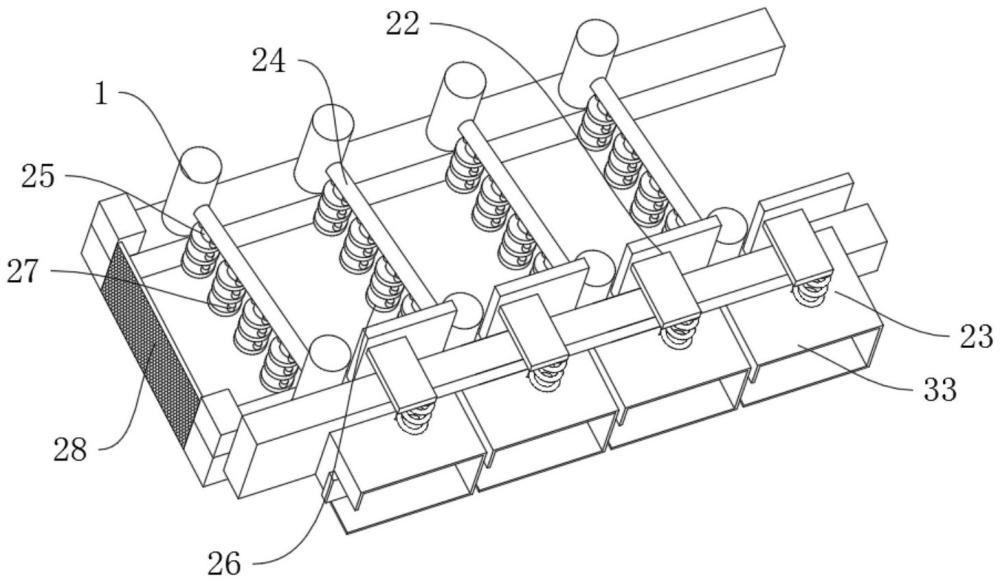

2、實現上述目的，本技術提供如下技術方案：一種核電站取水明渠海生物導引過濾系統，包括設置在核電取水明渠兩側的多個支撐墩臺、多個雜質生物收集箱以及海水過濾網，其該過濾系統還包括：

3、內部中空的四個電動橫梁，所述電動橫梁斜向轉動連接在支撐墩臺內，且四個電動橫梁的底部均轉動連接有內部中空的四個豎輥，所述豎輥內均固定連接有二號傘齒輪。

4、優選的，所述豎輥的外壁均固定套設有多個圓盤，且圓盤的頂部均固定連接有兩個豎板。

5、進一步的，通過圓盤轉動，圓盤可以同步控制豎板進行轉動，方便對水中的絮狀雜質進行攔截。

6、優選的，所述電動橫梁內轉動連接有活動柱，且活動柱的外壁固定套設有與二號傘齒輪相適配的一號傘齒輪，所述一號傘齒輪與二號傘齒輪相嚙合。

7、進一步的，當活動柱轉動時，活動柱可以控制一號傘齒輪進行轉動，此時一號傘齒輪可以與二號傘齒輪進行配合，控制活動柱進行轉動，從而帶動圓盤進行轉動。

8、優選的，包括與支撐墩臺連接的過濾裝置，該過濾裝置還包括：

9、支撐板，所述支撐板固定連接在過濾裝置內；

10、活動門，所述活動門滑動連接在過濾裝置的后側，且活動門的底部固定連接有四號控制彈簧，四號控制彈簧的一端延伸至過濾裝置內并與支撐板的頂部固定連接；

11、配合板，所述配合板滑動連接在支撐板的底部；

12、限制擋板，所述限制擋板滑動連接在支撐板的底部，且限制擋板的前側與配合板的后側固定連接，擋板與雜質生物收集箱活動接觸；

13、輔助箱，所述輔助箱固定連接在過濾裝置內；

14、電推桿，所述電推桿固定連接在支撐板的頂部；

15、所述支撐板的頂部設有輔助機構與配合機構，通過輔助機構與配合機構進行工作，方便將雜質生物收集箱取出，避免雜質長時間的堆積，保證工作效率。

16、優選的，所述輔助機構包括控制板、轉動連接板與滑動板，控制板滑動連接在支撐板的頂部，且控制板的前側與電推桿的輸出端固定連接，轉動連接板轉動連接在控制板的后側，滑動板滑動連接在支撐板的頂部，且滑動板的頂部與轉動連接板的后側轉動連接。

17、進一步的，輔助機構通過引導控制板進行移動，控制板移動可以推動轉動連接板進行移動，此時隨著轉動連接板的移動，轉動連接板可以推動滑動板向左進行移動，從而輔助限制擋板移動。

18、優選的，所述支撐板的底部轉動連接有轉動柱，滑動板的右側固定連接有拉動帶，且拉動帶的一端與限制擋板的前側固定連接，轉動柱與拉動帶相接觸。

19、進一步的，當滑動板向左移動時，滑動板可以控制拉動帶進行移動，此時拉動帶通過轉動柱外壁的引導，可以拉動限制擋板向前進行移動，從而同步控制配合板進行移動。

20、優選的，所述滑動板的左側固定連接有一號控制彈簧，且一號控制彈簧的一端與輔助箱的頂部固定連接，限制擋板的后側固定連接有二號控制彈簧，且二號控制彈簧的一端與支撐墩臺的前側固定連接。

21、進一步的，通過設置一號控制彈簧，一號控制彈簧起到推動滑動板進行回位的效果，通過設置二號控制彈簧，二號控制彈簧通過自身彈力可以拉動限制擋板回位關閉。

22、優選的，所述配合機構包括活動支撐架、引導齒條與接觸壓板，活動支撐架滑動連接在支撐板的頂部，引導齒條滑動連接在活動支撐架的左側，接觸壓板固定連接在引導齒條的頂部，且接觸壓板的底部與活動門的頂部活動接觸。

23、進一步的，配合機構通過控制活動支撐架進行移動，活動支撐架移動可以同步帶動引導齒條進行移動，此時引導齒條移動可以同步帶動接觸壓板移動至活動門的頂部，方便輔助活動門下降關閉。

24、優選的，所述支撐板的頂部固定連接有伺服電機，且伺服電機的輸出軸固定連接有配合齒輪，且配合齒輪與引導齒條活動嚙合。

25、進一步的，通過設置伺服電機，伺服電機的輸出軸轉動可以控制配合齒輪進行轉動，此時配合齒輪通過齒紋控制引導齒條進行縱向移動。

26、優選的，所述支撐板的頂部轉動連接有偏心轉動輪，偏心轉動輪與活動支撐架的右側活動接觸，活動支撐架的右側固定連接有三號控制彈簧，且三號控制彈簧的一端與支撐板的頂部固定連接，偏心轉動輪的外壁纏繞有活動帶，活動帶的一端與配合板的后側固定連接。

27、進一步的，當配合板進行移動時，配合板領域拉動活動帶進行移動，此時活動帶控制偏心轉動輪進行轉動，從而與活動支撐架產生接觸，進而推動活動支撐架向左進行移動，通過設置三號控制彈簧，三號控制彈簧起到拉動活動支撐架回位的效果

28、綜上，本發明的技術效果和優點：

29、1、當海水進入取水明渠內時，通過海水過濾網初步對海水中的雜質生物進行過濾，同時電動橫梁進行轉動，電動橫梁轉動可以同步控制豎輥進行移動，同時活動柱通過馬達控制轉動，從而同步帶動一號傘齒輪進行轉動，當一號傘齒輪進行轉動時，一號傘齒輪可以通過齒紋控制二號傘齒輪轉動，此時二號傘齒輪轉動同步帶動豎輥轉動，此時豎輥可以將海水中的雜質生物斜向引導至雜質生物收集箱內，同時豎輥轉動可以同步控制圓盤進行轉動，此時圓盤轉動可以帶動豎板進行轉動，從而通過豎板對海水中的絮狀雜質進行纏繞，防止雜質隨著海水流動；

30、2、當結束工作時，通過控制電推桿進行工作，電推桿可以推動控制板向后進行移動，當控制板進行移動時，控制板可以推動轉動連接板進行移動，此時轉動連接板移動可以推動滑動板向左進行移動，當滑動板進行移動時，滑動板可以引導拉動帶進行移動，此時拉動帶可以拉動限制擋板向前移動，從而對雜質生物收集箱解鎖，方便抽出雜質生物收集箱，對雜質生物收集箱進行清理；

31、3、限制擋板移動可以同步推動配合板向前進行移動，此時配合板移動可以拉動活動帶進行移動，活動帶移動可以從偏心轉動輪的外壁放卷，進而控制偏心轉動輪進行轉動，當偏心轉動輪轉動時，偏心轉動輪可以與活動支撐架進行接觸，從而推動活動支撐架向左移動，此時活動支撐架可以帶動引導齒條與配合齒輪進行嚙合，并且接觸壓板移動至活動門的上方，同時控制伺服電機工作，伺服電機的輸出軸通過配合齒輪可以控制引導齒條下降，當引導齒條下降時，引導齒條帶動接觸壓板下降，此時接觸壓板與活動門的頂部接觸，控制活動門下降關閉，從而控制海水流動，方便工作；

32、本發明在針對一個支撐墩臺進行控制時，當海水進入取水明渠內時，通過海水過濾網初步過濾，同時電動橫梁、豎輥、圓盤與豎板進行配合，可以對絮狀雜質進行纏繞的同時，海水中的雜質生物斜向引導至雜質生物收集箱內，防止堵塞破裂，同時在停止工作后，通過電推桿與伺服電機進行配合，方便將雜質生物收集箱抽出清理，防止長時間雜質堆積，影響工作的情況發生。
