本發明涉及水利工程，具體為一種具有污泥烘干脫水功能的水利河道清淤裝置及方法。

背景技術：

1、在水利工程中，河道底部清淤是非常重要的，河道堆積的淤泥會導致河床抬高，增加洪水風險，同時也會破壞水道生態系統平衡，清淤裝置的主要作用是清除河道堆積的淤泥，將河道中的淤泥吸附排出，有效保障河道的正常運行，延長水利工程的使用壽命，促進水道生態系統的健康發展。

2、專利號為cn216892600u的專利公開了一種基于水利工程用河道底部清淤裝置，涉及水利工程技術領域，具體為一種基于水利工程用河道底部清淤裝置，包括浮動平臺，所述浮動平臺的內部設置有儲存?zhèn)}，所述浮動平臺尾端的頂部固定連接有固定座，所述固定座的頂部活動套接有大臂，所述大臂的右端活動套接有小臂，所述小臂的底部固定連接有清淤斗，該基于水利工程用河道底部清淤裝置，通過大臂和小臂的配合使用，利用第一液壓缸和第二液壓缸分別帶動大臂和小臂移動，將清淤斗放置到河道的底部，同時給予清淤斗一定的壓力，使清淤斗陷入淤泥中，能夠更好地淤泥進行清理。

3、但是目前裝置存在以下問題：該裝置在使用時，由于設備在進行淤泥清除的過程中，河道底部的淤泥會集中堆積在一起，易造成堆積的淤泥難以清理，從而導致河道底部淤泥堆積造成設備抽吸淤泥效果不佳的問題，同時吸取的污泥會堆積在一起，進而占用較大的空間，影響后續污泥的吸取，因此，我們提出了一種具有污泥烘干脫水功能的水利河道清淤裝置及方法。

技術實現思路

1、針對現有技術的不足，本發明提供了一種具有污泥烘干脫水功能的水利河道清淤裝置及方法，解決了上述背景技術中提出的問題。

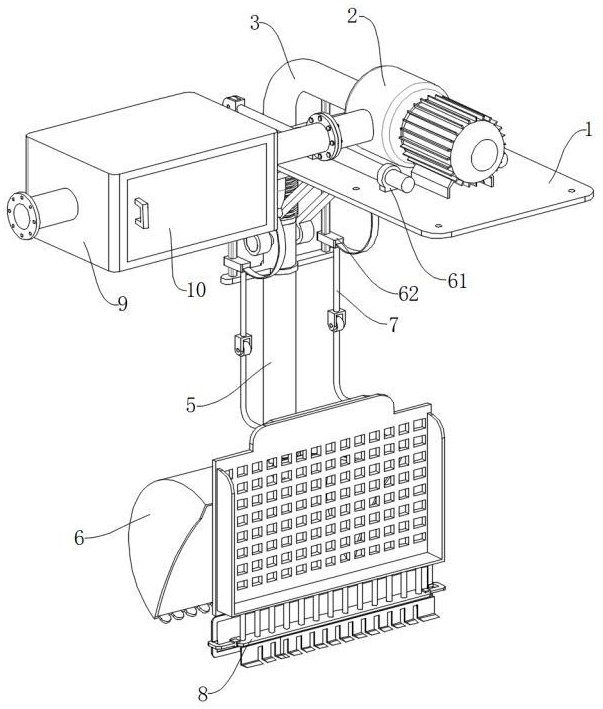

2、為實現以上目的，本發明通過以下技術方案予以實現：一種具有污泥烘干脫水功能的水利河道清淤裝置，包括底板，所述底板頂面固定有抽泥泵，所述抽泥泵正面開設有出泥口，所述抽泥泵左側中間固定安裝有彎管，所述彎管底面固定有橡膠管，所述橡膠管底面固定有直管，所述直管內壁底部設置有過濾網，所述直管外壁底部固定安裝有鏟斗，所述底板頂面設置有擺臂組件，所述抽泥泵的輸出端通過管道固定連通有烘干箱，所述烘干箱的內部設置有加熱組件和推料組件，所述烘干箱前部的內壁轉動安裝有旋轉門；

3、所述擺臂組件包括四個環塊，四個所述環塊固定在底板頂面，四個所述環塊分別兩兩一組設置在抽泥泵的正面和背面，四個所述環塊內壁固定有兩個電動伸縮桿，兩個所述電動伸縮桿位于抽泥泵正面和背面，兩個所述電動伸縮桿的伸縮端左側均鉸接有方桿，兩個所述方桿位于橡膠管的正面和背面，兩個所述方桿底面固定有條塊，所述條塊內壁與直管外壁頂部固定連接，所述底板底面左邊固定有兩個j形板，兩個所述j形板遠離底板的一端均轉動安裝有滾輪，兩個所述滾輪位于兩個方桿右側，方桿在滾輪上進行左右往復擺動，方桿帶動條塊左右往復擺動，條塊帶動直管左右往復擺動，直管帶動鏟斗左右往復擺動，鏟斗在左右往復擺動的過程中，鏟斗將河道底部堆積的淤泥鏟松散，讓直管將松散的淤泥吸入，兩個所述方桿外壁底部設置有復位組件，所述推料組件由氣缸和推料板組成，所述氣缸固定連接在烘干箱的后部，所述推料板固定連接在氣缸的輸出端，所述推料板滑動連接在烘干箱的內壁，所述氣缸的輸出端貫穿烘干箱的后部；

4、所述復位組件包括兩個方塊，兩個所述方塊右側均固定有弧形彈條一，兩個所述弧形彈條一遠離兩個方塊的一端均固定有弧塊，兩個所述弧塊外壁與兩個j形板底面固定連接，在弧形彈條一的彈力作用下，條塊帶動直管左右往復擺動的過程中，條塊上的方桿不會產生劇烈抖動，讓直管能夠穩定的進行擺動復位；

5、兩個所述方塊底面設置有防塑料裝置，所述防塑料裝置底面設置有防纏繞裝置。

6、根據上述技術方案，所述底板頂面開設有若干安裝孔，兩個所述滾輪外壁與兩個方桿的外壁接觸，兩個所述弧形彈條一位于兩個j形板的下方。

7、根據上述技術方案，所述防塑料裝置包括兩個豎桿、兩個l形桿、橫板、網格板和u形板，兩個所述豎桿固定在兩個方塊的底面，兩個所述l形桿鉸接在兩個豎桿的底部，所述橫板固定在兩個l形桿遠離兩個豎桿的一側，所述網格板固定在橫板右側，所述u形板固定在網格板的邊緣，網格板阻擋河道中的塑料袋子進入到鏟斗中，網格板上的塑料袋會短暫停留在u形板上，當設備對河道底部淤泥進行清除時，河道底部的塑料袋不會進入到鏟斗中。

8、根據上述技術方案，所述防塑料裝置還包括兩個銜接塊、弧形彈條二和弧板，兩個所述銜接塊固定在網格板左側頂部，所述弧形彈條二嵌固在兩個銜接塊的左側，所述弧板固定在弧形彈條二左側中間，所述弧板位于直管外壁底部，網格板在弧形彈條二的彈力作用下產生振幅，讓網格板將塑料袋抖落下來。

9、根據上述技術方案，兩個所述豎桿位于靠近條塊的一側，兩個所述銜接塊位于橫板的下方。

10、根據上述技術方案，所述防纏繞裝置包括若干短柱、底條板、兩個勾桿和l形鏟板，若干所述短柱固定在u形板的底面，所述底條板固定在若干短柱遠離u形板的一端，兩個所述勾桿固定在底條板底面，所述l形鏟板固定在兩個勾桿遠離底條板的一端，l形鏟板將河道底部的水草鏟除，短柱阻擋水草進入鏟斗中，讓水草不會纏繞到鏟斗上。

11、根據上述技術方案，所述防纏繞裝置還包括兩個夾板、回形框和孔網，兩個所述夾板固定在底條板的正面和背面，所述回形框固定在兩個夾板遠離底條板的一端，所述孔網固定在回形框的內壁上，孔網阻擋細小的水草進入到鏟斗，讓直管不會抽吸到細小的水草。

12、根據上述技術方案，所述l形鏟板右側底部設置有若干鏟齒，所述回形框位于底條板左側。

13、一種具有污泥烘干脫水功能的水利河道清淤裝置的使用方法：包括以下步驟：

14、s1、工作人員開動船體，船體帶動設備移動，啟動底板上的抽泥泵，抽泥泵開始抽吸；

15、s2、鏟斗在左右往復擺動的過程中，鏟斗將河道底部堆積的淤泥鏟松散，讓直管將松散的淤泥吸入，抽泥泵吸取的污泥會排入烘干箱中，烘干箱中的加熱組件會將抽泥泵吸取的污泥進行加熱脫水；

16、s3、在弧形彈條一的彈力作用下，條塊上的方桿不會產生劇烈抖動，讓直管能夠穩定的進行擺動復位；

17、s4、網格板阻擋河道中的塑料袋子進入到鏟斗中，網格板上的塑料袋會短暫停留在u形板上，當設備對河道底部淤泥進行清除時，河道底部的塑料袋不會進入到鏟斗中；

18、s5、網格板在弧形彈條二的彈力作用下產生振幅，讓網格板將塑料袋抖落下來；

19、s6、l形鏟板將河道底部的水草鏟除，短柱阻擋水草進入鏟斗中，讓水草不會纏繞到鏟斗上；

20、s7、孔網阻擋細小的水草進入鏟斗，讓直管不會抽吸到細小的水草。

21、本發明提供了一種具有污泥烘干脫水功能的水利河道清淤裝置。具備以下有益效果：

22、（1）本發明通過環塊、電動伸縮桿、方桿、條塊、j形板、滾輪、方塊和弧形彈條一配合弧塊，方桿在滾輪上進行左右往復擺動，方桿帶動條塊左右往復擺動，條塊帶動直管左右往復擺動，直管帶動鏟斗左右往復擺動，鏟斗在左右往復擺動的過程中，鏟斗將河道底部堆積的淤泥鏟松散，讓直管將松散的淤泥吸入，防止河道底部淤泥堆積造成設備抽吸淤泥效果不佳，烘干箱中的加熱組件會將抽泥泵吸取的污泥進行加熱脫水，使得脫水后的污泥方便回收，同時可以減少污泥的體積，提升污泥的空間利用率，進而可以吸取更多的污泥，并且在弧形彈條一的彈力作用下，條塊帶動直管左右往復擺動的過程中，條塊上的方桿不會產生劇烈抖動，讓直管能夠穩定的進行擺動復位，防止方桿產生劇烈抖動造成設備擺動復位效果不佳。

23、（2）本發明通過防塑料裝置的設置，使得豎桿、l形桿、橫板、網格板、u形板、銜接塊和弧形彈條二配合弧板，網格板阻擋河道中的塑料袋子進入到鏟斗中，網格板上的塑料袋會短暫停留在u形板上，當設備對河道底部淤泥進行清除時，河道底部的塑料袋不會進入到鏟斗中，防止塑料袋堵在直管下方造成設備被塑料袋堵塞，并且網格板在弧形彈條二的彈力作用下產生振幅，讓網格板將塑料袋抖落下來，防止塑料袋粘附在網格板上造成網格板過濾效果差。

24、（3）本發明通過防纏繞裝置的設置，使得短柱、底條板、勾桿、l形鏟板、夾板和回形框配合孔網，l形鏟板將河道底部的水草鏟除，短柱阻擋水草進入到鏟斗中，讓水草不會纏繞到鏟斗上，防止水草纏繞到鏟斗上造成鏟斗拉扯損壞，并且孔網阻擋細小的水草進入到鏟斗，讓直管不會抽吸到細小的水草，防止直管抽吸進細小的水草造成抽泥泵內部被細小的水草纏繞。
