本發明涉及沉井建造，具體公開了一種預設下沉通道的沉井結構和施工方法。

背景技術：

1、沉井技術具有較久的應用歷史和廣泛的應用范圍，在橋梁的基礎、錨碇基礎工程已形成成熟的工法，在建筑工程的基礎或開挖防護工程也有較多運用。

2、目前沉井建造技術是通過井孔內取土，依靠自重進行下沉，輔以空氣幕、射水等助沉措施確保下沉順利。沉井建造程序包括：平整場地、制作第一節沉井、拆模與抽墊木、挖土下沉、沉井接高、地基檢驗等處理、封底、填充井孔與封頂。

3、沉井在下沉過程中可能會出現：下沉困難、突沉或下沉過快、翻砂、傾斜、偏移等情況。其產生的原因有：地層分布不均勻；取土方式、取土范圍不均衡等。

4、沉井建造過程中還存在難以穿越深厚粘土層和沉井的自重克服不了井壁阻力的問題；降排水下沉過程容易導致周邊地層沉陷，對周邊建筑物不利。

5、特別是沉井規模龐大時，上層軟弱地基承載力低，首節沉井制作前，沉井縱墻、橫墻范圍內地基需要進行臨時加固，砂樁加固形成復合地基是常用方法，經加固地基承載力提高，可保沉井在首節制作的地基的穩定性。但地基承載力的提高又使下沉變得困難。

技術實現思路

1、為解決上述問題，本發明提供如下技術方案：一種預設下沉通道的沉井結構，包括沉井實體結構和下沉通道，所述沉井實體結構置于下沉通道上方，其特征在于：所述沉井實體結構包括多道縱橫交錯的井壁，將沉井分隔為多個井倉區域，縱橫交叉點為實心混凝土墻體；所述井壁為雙壁式混凝土墻體，由外井壁、內井壁和縱橫交叉點形成上下貫通的中間空心體，所述外井壁和內井壁均設置有壁下刃腳；所述下沉通道由多組通道樁構成，所述通道樁包括壁下通道樁、壁外通道樁和壁間通道樁，所述壁間通道樁與所述中間空心體位置對應，所述壁下通道樁設置在所述壁下刃腳下方，所述壁外通道樁分別設置在外井壁、內井壁的外側。

2、優選的，所述中間空心體內還設有內支撐，所述內支撐為實心混凝土結構，與內井壁、外井壁固定連接。

3、優選的，所述內支撐水平方向上間隔2米設置一道，豎直方向上間隔2米設置一道。

4、優選的，所述外井壁、內井壁外側還設有減摩件，所述減摩件未凸形結構，沿外井壁、內井壁外側水平布置。

5、優選的，所述通道樁采用中砂、細砂、砂土、碎石、卵石等材料中的一種或其組合灌填而成。

6、本發明還公開了一種預設下沉通道的沉井施工方法，具體步驟如下：

7、s1：劃出沉井施工區域，平整場地；

8、s2：根據井壁寬度確定下沉通道平面尺寸，在地面上標化出下沉通道范圍；

9、s3：在中間空心體位置中心處打設壁間通道樁；在壁下刃腳位置中心軸線處打設壁下通道樁；在外井壁、內井壁邊線外側打設壁外通道樁；通道樁的打設方法包括拔管、反插、留振、復打等程序，通過控制拔管、反插、留振程序的行程長度和時間以及復打次數，調節不同土層的地基承載力。

10、s4：將下沉通道范圍由地面向下開挖兩米，形成首節沉井鋼殼安裝工作面溝槽；

11、s5：首節沉井鋼殼安裝完成后，回填并壓實沉井井壁外側安裝工作面溝槽；

12、s6：澆筑首節沉井實體結構混凝土；

13、s7：在中間空心體中采用高壓水槍配合空氣吸泥機的水力法逐步降低壁間通道樁和周邊土體，沉井逐步下沉，首節沉井頂面接近地面時，停止空氣吸泥機工作；

14、s8：進行下一節沉井接高作業；

15、s9：在中間空心體中采用高壓水槍配合空氣吸泥機的水力法逐步降低壁間通道樁和周邊土體，沉井逐步下沉，本節沉井頂面接近地面時，停止空氣吸泥機工作；

16、s10：重復s8、s9過程直至達到設計下沉深度；

17、s11：完成后續井倉區域取土工作，施工完畢。

18、進一步的，所述沉井實體結構首節采用鋼殼混凝土結構，其他節采用鋼筋混凝土結構。

19、進一步的，所述步驟s11根據封底技術的不同，可以有兩種施工方式，具體為：

20、第一種：

21、s111：井倉區域進行深層地基加固；

22、s112：井倉區域進行土方干開挖作業；挖至深層地基加固頂面；施工完畢。

23、第二種：

24、s111：在中間空心體中進行水下混凝土澆筑使沉井實體結構達到穩定狀態；

25、s112：采用高壓水槍配合空氣吸泥機的水力法進行井倉區域取土；

26、s113：井倉區域取土達到沉井底標高時，進行混凝土水下封底，施工完畢。

27、與現有技術相比，本發明具有以下有益效果：

28、1、采用貫穿沉井全深的通道樁，使沉井井壁下方的土層趨于一致、同質化，使沉井下沉量更加均勻和同步；通道樁穿透深厚粘土層，有力預先破壞粘土層的承載力和粘聚力，促使下沉更加順利；從中間空心體采用高壓水槍配合空氣吸泥機的水力法逐步降低壁間通道樁和周邊土體，實現下沉通道的復合地基承載力在施工過程中可調可降，適應沉井下沉需要，伴隨沉井接高和下沉的過程進行地基承載力的調整。實現在建造過程中可均衡地伴隨式下沉，同時可穿越深厚粘土層建造沉井。

29、2、沉井下沉狀態從依靠接高配置的方法，改變?yōu)檎{(diào)整下沉通道的復合地基承載力的方法促使沉井下沉；沉井每節接高的高度可以降低、同時可以實現接高一次下沉一次，不需要通過多次接高來實現達到下沉狀態，接高高度的降低避免了高空作業，使施工更加安全；砂、碎石通道樁在水力作用下的攪合，可以同步破壞深厚粘土層的粘聚力，在粘土層取土效率更高，避免了沉井出現滯沉狀態；下沉通道的復合地基承載力可進行調整和人為卸載，首節可以實現自沉，避免采取降排水方法助沉，可避免對周圍建筑物、管線等的影響；壁外通道樁和減摩件的設置能夠減少縱墻和橫墻外側壁摩擦阻力，使沉井下沉更加順利。

技術特征：

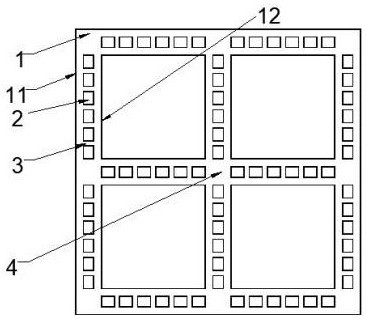

1.一種預設下沉通道的沉井結構，包括沉井實體結構和下沉通道，所述沉井實體結構置于下沉通道上方，其特征在于：所述沉井實體結構包括多道縱橫交錯的井壁（1），將沉井分隔為多個井倉區域，縱橫交叉點（4）為實心混凝土墻體；所述井壁（1）為雙壁式混凝土墻體，由外井壁（11）、內井壁（12）和縱橫交叉點（4）形成上下貫通的中間空心體（2），所述外井壁（11）和內井壁（12）均設置有壁下刃腳（7）；所述下沉通道由多組通道樁（5）構成，所述通道樁（5）包括壁下通道樁（52）、壁外通道樁（51）和壁間通道樁（53），所述壁間通道樁（53）與所述中間空心體（2）位置對應，所述壁下通道樁（52）設置在所述壁下刃腳（7）下方，所述壁外通道樁（51）分別設置在外井壁（11）、內井壁（12）的外側。

2.根據權利要求1所述的一種預設下沉通道的沉井結構，其特征在于：所述中間空心體（2）內還設有內支撐（3），所述內支撐（3）為實心混凝土結構，與外井壁（11）、內井壁（12）固定連接。

3.根據權利要求2所述的一種預設下沉通道的沉井結構，其特征在于：所述內支撐（3）水平方向上間隔2米設置一道，豎直方向上間隔2米設置一道。

4.根據權利要求1所述的一種預設下沉通道的沉井結構，其特征在于：所述外井壁（11）、內井壁（12）外側還設有減摩件（6），所述減摩件（6）為凸形結構，沿外井壁（11）、內井壁（12）外側水平布置。

5.根據權利要求1所述的一種預設下沉通道的沉井結構，其特征在于：所述通道樁（5）采用中砂、細砂、砂土、碎石、卵石材料中的一種或其組合灌填而成。

6.一種預設下沉通道的沉井施工方法，包括如權利要求1-5中任意一項所述的一種預設下沉通道的沉井結構，該沉井施工方法的具體步驟如下：

7.根據權利要求6所述的一種預設下沉通道的沉井施工方法，其特征在于：所述沉井實體結構首節采用鋼殼混凝土結構，其他節采用鋼筋混凝土結構。

8.根據權利要求6所述的一種預設下沉通道的沉井施工方法，其特征在于：所述步驟s11具體為：

9.根據權利要求6所述的一種預設下沉通道的沉井施工方法，其特征在于：所述步驟s11具體為：

技術總結
本發明涉及沉井建造技術領域，具體公開了一種預設下沉通道的沉井結構及施工方法，該結構包括沉井實體結構和下沉通道，沉井實體結構置于下沉通道上方，包括多道縱橫交錯的井壁，將沉井分隔為多個井倉區域，該井壁為雙壁式混凝土墻體，由外井壁、內井壁和縱橫交叉點形成上下貫通的中間空心體，所述下沉通道由多組通道樁構成，通道樁包括壁下通道樁、壁外通道樁和壁間通道樁，壁間通道樁與所述中間空心體位置對應，壁下通道樁設置在所述壁下刃腳下方，壁外通道樁分別設置在外井壁、內井壁的外側。本發明可以在不同土層中建造沉井，在建造過程中可均衡地伴隨式下沉，可穿越深厚粘土層建造沉井；提供的深層地基加固封底方案，能夠?qū)崿F(xiàn)井倉土方干開挖。

技術研發人員：譚奎,季愛民,肖冰,冷斌,莊偉,王芃,王學蘭,譚翠,程英,王平,張進軍,周志祥,孫勝松,王玉芹,俞華東
受保護的技術使用者：泰州名匠工程項目管理有限公司
技術研發日：
技術公布日：2025/4/24
