本發明涉及基坑排水，特別涉及一種道路基坑排水裝置。

背景技術：

1、路邊基坑排水旨在施工時有效排除坑內積水，確保工程順利及安全，有幾種常見的排水方法，其中一種為盲溝排水，盲溝排水通常用在城市道路邊的基坑位置處，避免施工影響城市美觀。目前盲溝排水常見的施工方式是在基坑內或周邊設置用礫石、粗砂填充暗溝，在暗溝中埋設排水管，使水通過溝內管道匯集排出。

2、通常采用盲溝排水的方法需要對盲溝內土壤進行夯實，將多段排水管安裝拼接到一起，隨后在溝內鋪設礫石，最后回填，目前鋪設排水管時常用人工填砂，逐根連接排水管，由于施工標準不同，不恰當?shù)倪B接方式使大部分排水管連接完成后較為彎曲，位置不固定，浪費時間精力的同時施工效果也差，故本發明提供了一種道路基坑排水裝置。

技術實現思路

1、本發明針對現有技術上的缺陷，提供一種道路基坑排水裝置，克服現有技術中的問題。

2、本發明采用的技術方案為：一種道路基坑排水裝置，包括安裝在行走機構上的車架，車架上安裝有拼接機構、石箱，拼接機構上安裝有鋪設機構，所述拼接機構包括箱體，箱體內設置有阻隔板，阻隔板上設置有供土工布管通過的開口，所述土工布管上均勻分布有排水孔，土工布管的外表面包裹有土工布，土工布管上設置有連接環，阻隔板的兩側分別為儲存腔、拼接腔，儲存腔的底板傾斜設置且其上放置有多個土工布管，所有土工布管擺放方向一致，拼接腔的底板呈傾斜設置；工作狀態下，拼接腔的底板與導向板處于同一傾斜面，所述導向板的第一端固定安裝有移動塊，移動塊滑動安裝在滑動架中，移動塊的移動路徑與拼接腔底板傾斜面平行，滑動架與多個固定塊滑動連接，固定塊安裝在箱體上，滑動架上安裝有橫板，橫板與不規則桿配合，不規則桿上設置有一個直行段和一個斜行段，不規則桿通過復位彈簧與靠近橫板的固定塊連接，移動塊上安裝有配合桿，配合桿與不規則桿配合，不規則桿滑動安裝在箱體上；所述導向板的第二端設置有連接軸，連接軸滑動安裝在u型架的導槽中，u型架轉動安裝在立桿上，立桿固定安裝在箱體上，所述導向板與夯實組件連接。

3、進一步地，所述拼接腔的大小與土工布管的直徑尺寸匹配。

4、進一步地，所述夯實組件包括固定安裝在導向板上的橫柱，橫柱與滑桿轉動連接，滑桿與夯實架滑動連接，夯實架上轉動安裝有輥子，夯實架上固定安裝有兩個滑動軸，每個滑動軸上滑動安裝有一個平鏟，兩個平鏟分別通過一個擠壓彈簧與夯實架連接。

5、進一步地，每個所述平鏟上設置有一個卡槽，卡槽與卡架匹配，卡架固定安裝在側壓板上，工作狀態下，卡架插裝在卡槽中。

6、進一步地，所述側壓板的兩端對稱設置有傾斜段，傾斜方向朝向夯實架，側壓板有兩個對稱分布在夯實架兩側，所述滑桿上安裝有液壓缸，液壓缸的活塞桿與夯實架連接。

7、進一步地，所述拼接機構包括滑動安裝在箱體上的推板，推板與雙向絲杠螺紋連接，推板的大小與拼接腔匹配，推板上固定安裝有齒條，齒條與齒輪配合，齒輪轉動安裝在箱體上，齒輪通過皮帶組件與凸輪連接。

8、進一步地，凸輪與配合框配合，配合框與連接桿連接，連接桿滑動安裝在箱體上，連接桿上設置有下壓弧板，下壓弧板上設置有防滑彈性材料。

9、進一步地，所述儲存腔內滑動安裝有讓位板，讓位板通過讓位彈簧與箱體連接。

10、本發明與現有技術相比的有益效果是：（1）本發明通過連接的多個土工布管沿導向板滑動，多個土工布管壓在導向板上，帶給夯實組件壓力，使夯實組件將土地壓得更實，土工布管的位置被拼接腔所限定不會隨意移位，以此限制了排水管相對盲溝的位置；（2）本發明為保證盲溝基礎平整，堅實，為排水管提供足夠的支撐，需對盲溝底部以及兩側夯實，在本裝置移動時先排放礫石到盲溝中，隨后通過移動的夯實組件將這些礫石鋪平、夯實，通過兩個平鏟對盲溝中的礫石進行攤平，隨后攤平的礫石通過后方的輥子進行夯實。這樣鋪設一層礫石后放置排水管，提高了盲溝的排水效率，避免粉土混入盲溝過多影響排水效率；（3）本發明采用夯實組件進入盲溝后，使兩個側壓板分別貼合盲溝的兩側土壤，通過擠壓彈簧的彈力作用對兩側稀松土壤擠壓；（4）本發明通過下壓弧板上的防滑彈性材料下壓下壓弧板正下方的土工布管，使被壓住的土工布管停止移動預設時間，這時推板仍在繼續推動土工布管，在推板的推動下，使后一個土工布管前端的連接環插入前一個土工布管的尾端中，達到兩個土工布管相連的目的。

技術特征：

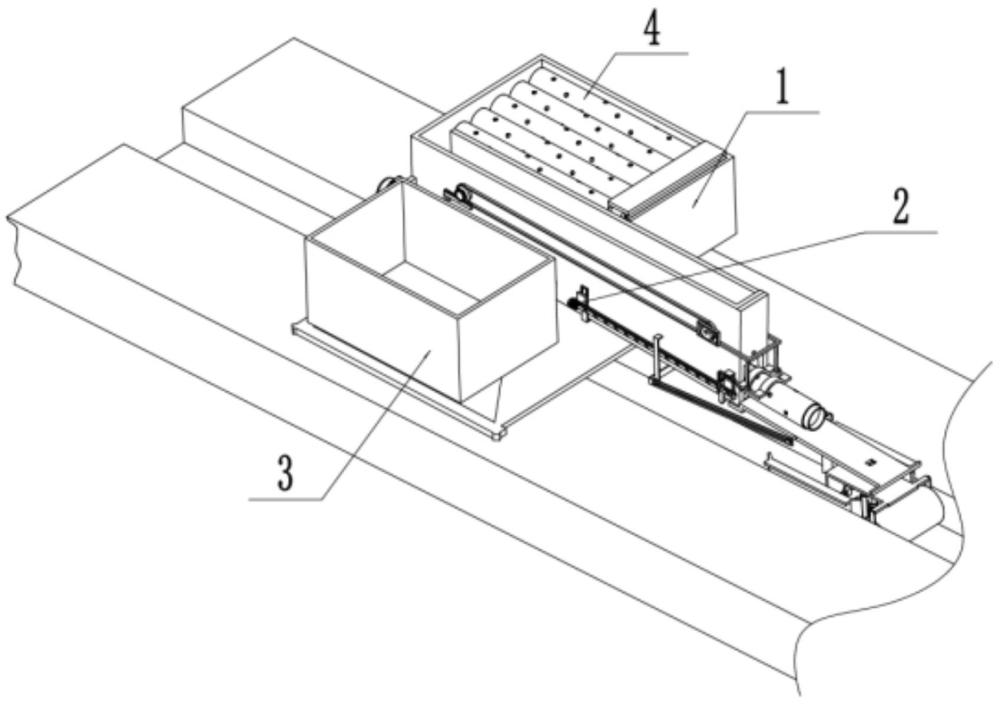

1.一種道路基坑排水裝置，包括安裝在行走機構上的車架，車架上安裝有拼接機構（1）、石箱（3），拼接機構（1）上安裝有鋪設機構（2），所述拼接機構（1）包括箱體（101），箱體（101）內設置有阻隔板（103），阻隔板（103）上設置有供土工布管（4）通過的開口，所述土工布管（4）上均勻分布有排水孔，土工布管（4）的外表面包裹有土工布，其特征在于：土工布管（4）上設置有連接環，阻隔板（103）的兩側分別為儲存腔（115）、拼接腔（116），儲存腔（115）的底板傾斜設置且其上放置有多個土工布管（4），所有土工布管（4）擺放方向一致，拼接腔（116）的底板呈傾斜設置；工作狀態下，拼接腔（116）的底板與導向板（207）處于同一傾斜面，所述導向板（207）的第一端固定安裝有移動塊（212），移動塊（212）滑動安裝在滑動架（202）中，移動塊（212）的移動路徑與拼接腔（116）底板傾斜面平行，滑動架（202）與多個固定塊（201）滑動連接，固定塊（201）安裝在箱體（101）上，滑動架（202）上安裝有橫板（211），橫板（211）與不規則桿（210）配合，不規則桿（210）上設置有一個直行段和一個斜行段，不規則桿（210）通過復位彈簧（209）與靠近橫板（211）的固定塊（201）連接，移動塊（212）上安裝有配合桿（208），配合桿（208）與不規則桿（210）配合，不規則桿（210）滑動安裝在箱體（101）上；所述導向板（207）的第二端設置有連接軸（214），連接軸（214）滑動安裝在u型架（206）的導槽中，u型架（206）轉動安裝在立桿（205）上，立桿（205）固定安裝在箱體（101）上，所述導向板（207）與夯實組件連接。

2.如權利要求1所述的一種道路基坑排水裝置，其特征在于：所述拼接腔（116）的大小與土工布管（4）的直徑尺寸匹配。

3.如權利要求2所述的一種道路基坑排水裝置，其特征在于：所述夯實組件包括固定安裝在導向板（207）上的橫柱（224），橫柱（224）與滑桿（213）轉動連接，滑桿（213）與夯實架（215）滑動連接，夯實架（215）上轉動安裝有輥子（217），夯實架（215）上固定安裝有兩個滑動軸（223），每個滑動軸（223）上滑動安裝有一個平鏟（219），兩個平鏟（219）分別通過一個擠壓彈簧（221）與夯實架（215）連接。

4.如權利要求3所述的一種道路基坑排水裝置，其特征在于：每個所述平鏟（219）上設置有一個卡槽（220），卡槽（220）與卡架（222）匹配，卡架（222）固定安裝在側壓板（218）上，工作狀態下，卡架（222）插裝在卡槽（220）中。

5.如權利要求4所述的一種道路基坑排水裝置，其特征在于：所述側壓板（218）的兩端對稱設置有傾斜段，傾斜方向朝向夯實架（215），側壓板（218）有兩個對稱分布在夯實架（215）兩側，所述滑桿（213）上安裝有液壓缸（216），液壓缸（216）的活塞桿與夯實架（215）連接。

6.如權利要求5所述的一種道路基坑排水裝置，其特征在于：所述拼接機構（1）包括滑動安裝在箱體（101）上的推板（105），推板（105）與雙向絲杠（104）螺紋連接，推板（105）的大小與拼接腔（116）匹配，推板（105）上固定安裝有齒條（106），齒條（106）與齒輪（109）配合，齒輪（109）轉動安裝在箱體（101）上，齒輪（109）通過皮帶組件（110）與凸輪（111）連接。

7.如權利要求6所述的一種道路基坑排水裝置，其特征在于：凸輪（111）與配合框（112）配合，配合框（112）與連接桿（113）連接，連接桿（113）滑動安裝在箱體（101）上，連接桿（113）上設置有下壓弧板（114），下壓弧板（114）上設置有防滑彈性材料。

8.如權利要求7所述的一種道路基坑排水裝置，其特征在于：所述儲存腔（115）內滑動安裝有讓位板（107），讓位板（107）通過讓位彈簧（108）與箱體（101）連接。

技術總結
本發明公開的一種道路基坑排水裝置，涉及基坑排水技術領域，包括安裝在行走機構上的車架，車架上安裝有拼接機構、石箱，拼接機構上安裝有鋪設機構，所述拼接機構包括箱體，箱體內設置有阻隔板，阻隔板上設置有供土工布管通過的開口，阻隔板的兩側分別為儲存腔、拼接腔，儲存腔的底板傾斜設置且其上放置有多個土工布管，所有土工布管擺放方向一致，拼接腔的底板呈傾斜設置；本發明通過移動的夯實組件將這些礫石鋪平、夯實，通過兩個平鏟對盲溝中的礫石進行攤平，隨后攤平的礫石通過后方的輥子進行夯實，提高了盲溝的排水效率，避免粉土混入盲溝過多影響排水效率。
