本發明涉及一種鐵路線路道岔區、正線枕底道砟挖掘裝置。

背景技術：

目前，國內在對鐵路道岔區采用現有的循環鏈?zhǔn)酵诰蜓b置進行枕底清篩作業時，需要不斷停機通過人工調整水平導槽的長度，改變挖掘?qū)挾龋实汀?/p>

技術實現要素：

本發明的目的在于提供一種可連續完成道岔區、正線枕底道砟挖掘作業的鐵路道砟枕底挖掘裝置。

本發明的技術方案是：由一底切裝置（8）和一安裝在斗輪支架（4）上的刀板懸掛裝置（5）通過螺栓連接；刀板懸掛裝置（5）通過滑套（5.4）與斗輪支架（4）上的導向柱連接；斗輪支架（4）通過伸縮臂滑套與伸縮臂（3）連接；伸縮臂（3）可在伸縮套筒（2）內滑動；伸縮套筒（2）與主車架（1）連接，組成鐵路道砟枕底挖掘裝置。所述挖掘調整裝置包括伸縮臂（3）橫移機構、刀板懸掛裝置（5）垂直升降機構、刀板懸掛裝置（5）內設置的刀板回轉擺動機構、刀板抬頭機構、刀板前角調整機構；底切裝置（8）上有做循環動作的扒鏈，采用液壓馬達或電動馬達驅動；底切裝置（8）通過上述挖掘調整裝置可以進行雙向切入角度（水平擺動）調整、刀板傾斜角度（挖掘前角）調整、刀板抬頭角度調整、刀板升降調整、刀板橫移調整。

下面結合附圖和實施例對本發明做進一步的說明。

附圖說明

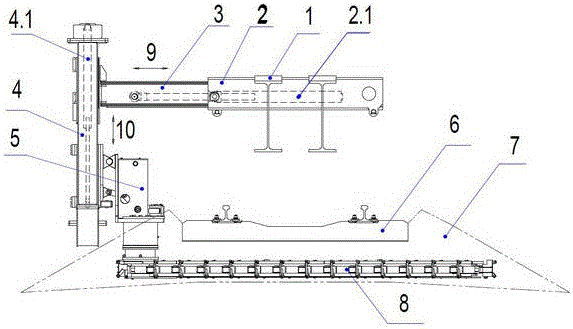

圖1是本發明所述的挖掘裝置使用狀態示意圖。

圖2是本發明所述的挖掘裝置枕底挖掘示意圖。

圖3是本發明所述的刀板懸掛裝置結構示意圖。

圖4是本發明所述的刀板懸掛裝置抬頭機構工作示意圖。

圖5是本發明所述的刀板懸掛裝置前角調整機構工作示意圖。

圖6是本發明所述的底切裝置的結構示意圖。

圖7是本發明所述的挖掘裝置在進行鐵路正線枕底清篩作業時的工作示意圖。

圖8是本發明所述的挖掘裝置在進行鐵路道岔枕底清篩作業時的工作示意圖。

具體實施方式

如圖1、圖2所示，本發明包括一底切裝置（8）、刀板懸掛裝置（5）、斗輪支架（4）、伸縮臂（3）、伸縮套筒（2）、主車架（1）,伸縮套筒(2)與主車架（1）連接；伸縮套筒（2）內設有伸縮調節機構，一端與伸縮臂（3）連接，另一端與伸縮套筒（2）連接，伸縮臂（3）可在伸縮套筒(2)內沿方向（9）橫移，從而帶動底切裝置（8）沿方向（9）做橫移動作；刀板懸掛裝置（5）通過滑套與斗輪支架（4）連接，提升調整機構一端與刀板懸掛裝置（5）連接，另一端與斗輪支架（4）連接，通過提升調整機構可使底切裝置（8）沿垂直方向（10）做升降動作；刀板懸掛裝置（5）內設有水平擺動機構、刀板抬頭機構、刀板前角調整機構，可使底切裝置（8）沿水平方向（10）擺動、刀板沿方向（13）抬頭、刀板沿方向（14）調整前角動作；本發明所述的挖掘裝置按照作業方向（11）在軌排6下進行作業。

如圖3所示，本發明所述的刀板懸掛裝置（5）設有滑套（5.4）、升降調節機構（4.1）、偏轉機構（5.3）、轉軸（5.4）、偏轉調節機構（5.7）、抬頭調節機構（5.2）、連接桿（5.6）、連接桿（5.8）、擺動調節機構（5.1）、回轉套（5.9）、回轉軸（5.10）、底切裝置（8）；在升降調節機構（4.1）的驅動下，刀板懸掛裝置（5）帶動底切裝置（8）一起沿垂直方向（10）做升降動作；在擺動調節機構（5.1）的驅動下，回轉軸（5.10）帶動底切裝置（8）沿水平方向（12）做水平擺動動作；在抬頭調節機構（5.2）的驅動下，通過連接桿（5.6）、連接桿（5.8）帶動底切裝置（8）實現沿方向（13）的抬頭動作；在偏轉調節機構（5.7）的驅動下，使偏轉裝置（5.3）與滑套裝置（5.4）做相對轉動，帶動底切裝置（8）沿方向（14）做前角調節動作。

如圖4所示，本發明所述的刀板懸掛裝置（5）的內部設有抬頭調節機構（5.2）、連接桿（5.6）、連接桿（5.8）組成的杠桿系及轉軸（5.5），在抬頭調節機構（5.2）的驅動下，使底切轉軸（8）繞轉軸（5.5）轉動抬起一定角度，以適應鐵路路基不同排水坡度要求。

如圖5所示，本發明所述的刀板懸掛裝置（5）的內部設有前角調節機構（5.7），一端與滑套（5.4）連接，另一端與偏轉裝置（5.3）連接，偏轉裝置（5.3）與滑套裝置（5.4）之間設有偏轉軸，在前角調節機構（5.7）的驅動下，使偏轉裝置（5.3）與滑套（5.4）之間沿方向（14）偏轉一定角度（挖掘前角A），減少底切裝置（8）的挖掘阻力。

如圖6所示，本發明所述的底切裝置（8）包括液壓馬達（16）、挖掘鏈條（15）、從動滾輪機構（17）、主動滾輪機構（18），張緊機構（19）、刀板支架（20）；在液壓馬達（16）的驅動下，帶動挖掘鏈條（15）做旋轉運動，實現挖掘動作；張緊機構（19）用于調整挖掘鏈條的張緊力；刀板支架（20）上設有從動滾輪機構（17）、主動滾輪機構（18），主動滾輪機構（18）內設有驅動馬達及傳動齒輪；從動滾輪機構（17）、主動滾輪機構（18）在底切裝置（8）處于軌枕下方工作區域時，滾輪與軌枕底平面接觸滾動，承受底切裝置（8）挖掘時產生的向上阻力，增加底切裝置（8）的支撐剛度，防止底切裝置（8）挖掘道砟時磕碰軌枕。

如圖7所示，在進行正線枕底道砟清篩作業時，通過調整底切裝置（8）的切入角度設定挖掘?qū)挾龋梢匝刈鳂I(yè)方向（11）連續進行挖掘作業。

如圖8所示，在進行道岔區枕底道砟清篩作業時，通過調整底切裝置（8）的切入角度，可以連續改變挖掘?qū)挾龋划?dāng)?shù)浊醒b置（8）和作業方向（11）垂直時，達到最大的挖掘?qū)挾任恢谩?/p>
