本實用新型涉及一種公路護欄用的防護結構。

背景技術：

隨著交通的飛速發展，高速公路給我們以極大的便利，但隨之而發生的交通安全問題也是不容忽視的，應對交通事故主要從兩個方面著手，一方面主動預防交通事故的發生，例如大力普及相應的交通法規的制定和駕駛員安全駕駛法律的遵守，以及交通標志標線材料應用的設立，另一方面，當交通事故發生時盡可能地將其危害降到最低，如避險車道，防撞護欄的設置等。

目前道路上使用較多的是護欄，但是現在的護欄存在安裝不夠牢固，及護欄使用壽命不長等問題，這些問題不但影響了道路的安全，而且增加了材料的損耗，基于上述問題，需要提供一種能解決問題的公路護欄。

技術實現要素：

本實用新型要解決的技術問題是提供一種公路護欄用的防護結構，該公路護欄用的防護結構通過設置在固定桿外表面防雨漆以及頂蓋，降低了雨水的直接接觸，延長了該設備的使用壽命，設有卡扣及螺栓固定護欄板，讓操作人員安裝起來更加輕松，方便。

為解決上述問題，本實用新型采用如下技術方案：

一種公路護欄用的防護結構，包括底板，所述底板頂部的中間位置處設置有固定桿，所述固定桿的頂部位置處設置有支撐桿，所述支撐桿的底面靠近外圈的位置處設置有卡環，所述卡環與所述支撐桿為一體式結構，所述卡環設置在所述固定桿內，所述支撐桿頂部位置處設置有頂蓋，所述支撐桿連接有護欄板，所述護欄板的左側位置處設置有兩組卡扣，兩組所述卡扣包括前卡扣與后卡扣，所述前卡扣與所述后卡扣遠離所述護欄板的那一端設置有收緊用的螺栓。

優選地，所述底板的頂部位置處設置有兩個通孔，所述通孔內設置有固定用的螺桿；通過設置有固定地面的螺桿，進一步的增加了該裝置的牢固性。

優選地，所述固定桿為空心鐵桿，所述固定桿外圈上設置有防雨漆；通過設置空心鐵桿材質的固定桿，一方面節省了材料，另一方面是固定桿更加的牢固，在外表面設置有防雨漆，延長了該固定桿的使用壽命。

優選地，所述護欄板為波形；通過設置有波形的護欄板，增加了整體的美觀性。

優選地，所述護欄板的右側面設置有警示帶；通過設置有警示帶，在夜間開車時，能看清楚路邊的護欄板，避免發生不必要的車禍。

本實用新型的有益效果是：該公路護欄用的防護結構通過設置在固定桿外表面防雨漆以及頂蓋，降低了雨水的直接接觸，延長了該設備的使用壽命，設有卡扣及螺栓固定護欄板，讓操作人員安裝起來更加輕松，方便，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的主視圖；

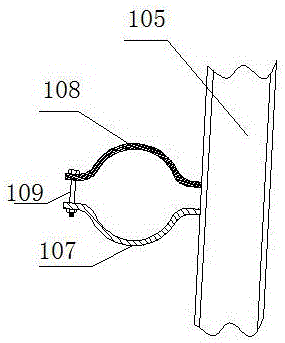

圖2為卡扣的俯視圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

參閱圖1和圖2所示的一種公路護欄用的防護結構，包括底板1，所述底板1頂部的中間位置處設置有固定桿101，所述固定桿101的頂部位置處設置有支撐桿102，所述支撐桿102的底面靠近外圈的位置處設置有卡環103，所述卡環103與所述支撐桿102為一體式結構，所述卡環103設置在所述固定桿101內，所述支撐桿102頂部位置處設置有頂蓋104，所述支撐桿102連接有護欄板105，所述護欄板105的左側位置處設置有兩組卡扣106，兩組所述卡扣106包括前卡扣107與后卡扣108，所述前卡扣107與所述后卡扣108遠離所述護欄板105的那一端設置有收緊用的螺栓109。

本實用新型中一個較佳的實施例，所述底板1的頂部位置處設置有兩個通孔(未圖示)，所述通孔內設置有固定用的螺桿110；通過設置有固定地面的螺桿，進一步的增加了該裝置的牢固性。

本實用新型中一個較佳的實施例，所述固定桿101為空心鐵桿，所述固定桿101外圈上設置有防雨漆111；通過設置空心鐵桿材質的固定桿，一方面節省了材料，另一方面是固定桿更加的牢固，在外表面設置有防雨漆，延長了該固定桿的使用壽命。

本實用新型中一個較佳的實施例，所述護欄板105為波形；通過設置有波形的護欄板，增加了整體的美觀性。

本實用新型中一個較佳的實施例，所述護欄板105的右側面設置有警示帶112；通過設置有警示帶，在夜間開車時，能看清楚路邊的護欄板，避免發生不必要的車禍。

本實用新型的有益效果是：該公路護欄用的防護結構通過設置在固定桿外表面防雨漆以及頂蓋，降低了雨水的直接接觸，延長了該設備的使用壽命，設有卡扣及螺栓固定護欄板，讓操作人員安裝起來更加輕松，方便，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
