本實用新型屬于交通設施領域，涉及一種采用水泥粉煤灰碎石樁分離式基礎結構的暗橋。

背景技術：

上世紀八十年代末起，我國高等級公路建設進入了高速發展期，截至2010年底，全國高速公路已建及在建的總里程達到6.5萬公里；我省高速公路的通車總里程截至2011年1月也突破了3000公里，到2012年我省高速公路規劃通車總里程將突破4000公里。眾所周知，橋涵構造物在公路的設計中占有舉足輕重的地位，我省高速公路的小橋涵的結構形勢、跨徑的選擇主要分中小橋、涵洞兩種。目前中小橋梁的選擇主要是：13、16、20米的空心板或小箱梁；涵洞選擇的主要是2、3、4米跨徑的蓋板涵或≤1.5米的圓管涵，由于橋梁與涵洞之間的跨徑差較大，出現了5～10米之間的橋涵無合適的橋梁形式可供選擇的情況，無法滿足高速公路兩側居民不斷提高的通行要求。

但也由于橋梁與涵洞之間的跨徑差較大，出現了5～10米之間的橋涵無合適的橋梁形勢可供選擇的情況，隨著全社會公共交通設施的水平不斷提高，對方便公路兩側居民通行的要求也在不斷提高。由于5～10米跨徑空白的現狀，經常造成中小橋涵跨徑選擇出現困難的情況。具體包括有：（1）高速公路跨越山谷，填方高度15～20米，如全山谷路段均設置高架橋，造價較高；中間的溪流或道路采用涵洞又跨徑不足，選擇2跨或3跨空心板橋又出現橋臺過高的情況。（2）隨著我省新農村建設的深入，農村公路得到了大力發展，出現很多村村通的水泥路，路寬4米，兩側通常設有1米的小型灌溉溝，僅僅連接幾個村莊，未來繼續擴寬的可能性不大；該種道路大量的與高速公路交叉，選擇涵洞跨徑過小、無法滿足現狀、群眾意見大；選擇橋梁又跨徑偏大。（3）山區公路部分特殊路段，例如隧道洞口，限于地形條件棄渣困難，需要利用路基填方來消除多余土方、隧道渣，這種深谷地形往往又需要較大的排水構造物。（4）設置單跨空心板橋，會出現圬工數量巨大的U臺處。

技術實現要素：

為解決以上述橋涵布設的困難，本實用新型提供一種采用水泥粉煤灰碎石樁分離式基礎結構的暗橋，降低板橋結構的位置，從直接承受汽車荷載變?yōu)槌惺苈坊翂毫伴g接分布的汽車荷載；多種的跨徑種類，大范圍的板頂填土高度，能較好的解決中小跨徑橋跨與高橋臺之間的沖突，平衡了提高橋下通行、泄洪能力與工程造價之間關系。5～10米跨徑之間的合適的橋梁結構形式，達到造價經濟合理同時又能滿足較高的橋下通行或泄洪能力。

本實用新型采用的技術方案是：

一種采用水泥粉煤灰碎石樁分離式基礎結構的暗橋，包括橋面板、橋臺和地基三個部分，橋面板與橋臺上的橋墩臺帽連接，橋墩臺帽上設連接墊層，橋臺下方為地基；橋面板采用鋼筋混凝土空心板或/和實心板的結構，橋面板上端水平鋪裝鋼筋混凝土結構層；橋臺的基礎為分離式結構，橋臺之間設支撐梁；地基為水泥粉煤灰碎石樁結構，水泥粉煤灰碎石樁的排列布置在整個橋面板的下方且面積大于橋面板。

橋面板為帶鉸縫的預制板，橋面板的鉸縫與橋墩臺帽之間用錨栓連接。

橋臺由直立式輕型橋墩和分離式基礎上下連接組成，直立式輕型橋墩之間設支撐梁，分離式基礎為兩層分離的擴大基礎。

跨徑為5米型的暗橋，橋面板板寬為1.49米，板高分為四種，分別是：橋面板頂填土高度0.5～3米時，采用板高為0.35米實心板；橋面板頂填土高度3～5米時，采用板高為0.45米圓孔空心板；橋面板頂填土高度5～7米時，采用板高為0.60米方孔空心板；橋面板頂填土高度7米以上時，采用板高為0.8米方孔空心板，橋面板梁端1米長度范圍內箍筋間距為10厘米，中間段范圍內箍筋間距為15厘米。

跨徑為5米型暗橋的雙邊橋墩臺帽支撐面寬度為0.48米；直立式輕型橋墩的高度分3米、3.5米、4.5米或5米，直立式輕型橋墩的厚度0.7～0.8米；分離式基礎為兩層分離的擴大基礎每層高度70厘米，襟邊寬度40厘米；支撐梁之間的間距為1.5～2米，支撐梁的截面尺寸為30×40厘米。水泥粉煤灰碎石樁的設置為：水泥粉煤灰碎石樁直徑為0.35～0.6m，水泥粉煤灰碎石樁樁距為3～5倍水泥粉煤灰碎石樁樁徑。

跨徑為6米型的暗橋，橋面板板寬為1.49米，板高分為四種，分別是：橋面板頂填土高度0.5～3米時，采用板高為0.45米圓孔空心板；橋面板頂填土高度3～5米時，采用板高為0.60米圓孔空心板；橋面板頂填土高度5～6米時，采用板高為0.75米方孔空心板；橋面板頂填土高度6米以上時，采用板高為0.9米方孔空心板；橋面板梁端1.2米長度范圍內箍筋間距為10厘米，中間段范圍內箍筋間距為15厘米。

跨徑為6米型暗橋的雙邊橋墩臺帽支撐面寬度為0.48米；直立式輕型橋墩的高度分3米、3.5米、4.5米或5米，直立式輕型橋墩的厚度0.7～0.8米；分離式基礎為兩層分離的擴大基礎每層高度75厘米，襟邊寬度45厘米；支撐梁之間的間距為1.5～2米，支撐梁的截面尺寸為30×40厘米。水泥粉煤灰碎石樁的設置為：水泥粉煤灰碎石樁直徑為0.35～0.6m，水泥粉煤灰碎石樁樁距為3～5倍水泥粉煤灰碎石樁樁徑。

本實用新型在滿足功能需要的同時有效縮短橋梁的長度，大量節省工程造價，有良好的經濟效益，可以廣泛的運用于高速公路、一、二級公路及低等級公路；可以減少山區高速公路的棄方，有利于保護環境，有效的解決橋頭跳車這一長期困擾工程界的問題；加大了通道的跨徑，大大提高了周邊群眾的滿意度，在取得良好經濟效益的同時也取得良好的社會效益。

附圖說明

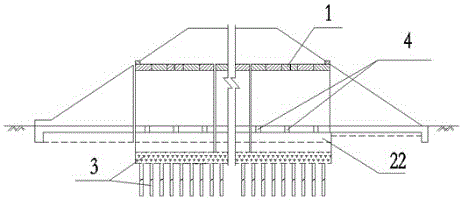

圖1是本實用新型的整體結構示意圖。

圖2是本實用新型的局部結構示意圖。

附圖標記：橋面板1，橋臺2，直立式輕型橋墩21，分離式基礎22，地基3，支撐梁4。

具體實施方式

下面結合附圖和具體實施例對本實用新型做進一步的說明，然而，本實用新型的范圍并不限于下述實施例。

實施例1：

采用水泥粉煤灰碎石樁分離式基礎結構的5米暗橋

（1）橋面板：

橋面板1選用鋼筋混凝土實心板和空心板兩者結合的形式。

5米的采用砂石樁分離式基礎結構的暗橋，橋面板1為帶鉸縫的預制板，橋面板1的寬度為1.49米，橋面板的厚度（為了適應習慣稱呼，以下將橋面板的厚度統稱為橋面板的高度或板高）為0.35米、0.45米、0.60米、0.8米,共4種板高。

其中h＝0.35米，實心板對應橋面板頂填土高度0.5～3米；

h＝0.45米，圓孔空心板對應橋面板頂填土高度3～5米，頂板厚8厘米，底板厚12厘米，圓孔直徑25厘米；

h＝0.6米，方孔空心板對應橋面板頂填土高度5～7米，頂板厚13厘米，底板厚12厘米，豎壁厚15厘米，方孔103x35厘米；

h＝0.8米，方孔空心板對應橋面板頂填土高度7～11.5米，頂板厚13厘米，底板厚12厘米，豎壁厚15厘米，方孔103x55厘米。

在橋面板1的上端水平鋪裝有10厘米厚的鋼筋混凝土結構，能提高結構的耐久性，保證各塊板之間的共同受力，其砼標號與受力板相同，混凝土強度等級為C40。

跨徑為5米時，橋面板梁端1米長度范圍內箍筋間距為10厘米，中間段范圍內箍筋間距為15厘米。

（2）橋臺：

橋臺2采用分離式橋臺結構，分離式橋臺結構由直立式輕型橋墩21和分離式基礎22上下連接組成，分離式基礎22為兩層分離的擴大基礎。

直立式輕型橋墩在豎直荷載方向能夠較好的承受橋面板傳來的路基土重量、汽車荷載，在水平土壓力方向其受力模型是一端支撐在橋面板、另一端支撐在基礎及支撐梁上的單跨簡支梁。直立式輕型橋墩不能承受橋面板傳遞的水平力，結構尺寸較小，經濟指標較好。

由于本實施例的橋面板1采用的是板式結構，橋面板1無水平推力，直立式輕型橋墩在滿足受力要求的同時，有較好的經濟指標。

直立式輕型橋墩的基礎主要有整體式、分離式兩種。整體式基礎要求的地基承載力比較小，圬工數量較大、造價較高；分離式基礎要求的地基承載力比較高，但圬工數量較小、造價便宜。

暗橋兩層分離的擴大基礎主要用于承載力較好的地基條件。

暗橋的凈跨徑為5米，雙邊橋墩臺帽支撐面寬度為0.48米，橋面板1的鉸縫與橋墩臺帽之間用錨栓連接，橋墩臺帽上設1厘米厚的油毛氈。橋面板1的計算跨徑5.5米。5米跨徑暗橋兩層分離的擴大基礎是每層高度70厘米，襟邊寬度40厘米。

橋臺2在直立式輕型橋墩21之間設支撐梁4，間距為1.5～2米。當跨徑為5米時，支撐梁4的截面尺寸為30×40厘米。

直立式輕型橋墩的高度分3米、3.5米、4.5米、5米，適合各種通車凈空的要求。直立式輕型橋墩的厚度0.7～0.8米,采用C30鋼筋混凝土，主受力鋼筋直徑φ16。

兩層分離的擴大基礎采用C25混凝土，按剛性基礎設計，不配鋼筋。

（3）地基：

暗橋的布設往往位于地勢低洼，易積水的山洼里，地基承載力不會太高，針對暗橋的基礎形式，遵照《公路橋涵地基與基礎設計規范》（JTG D63-2007）、《建筑地基處理技術規范》（JGJ 79-2002），地基選擇水泥粉煤灰碎石樁結構。

水泥粉煤灰碎石樁結構用于軟弱地基：水泥粉煤灰碎石樁簡稱CFG樁，是由水泥、粉煤灰、碎石、石屑或砂加水拌和形成的高粘結強度樁。適用于處理粘性土、粉土、砂土及已自重固結的素填土等地基。其作用機理為通過CFG樁、樁間土、樁頂墊層一起構成復合地基，提高地基整體承載能力。

水泥粉煤灰碎石樁應選擇承載力相對較高的土層作為樁端持力層。設計時應進行地基變形驗算。

CFG樁屬于高粘結強度樁，其受力和變形特性與素砼樁沒有本質區別，僅存在樁體材料構成的差異。水泥粉煤灰碎石樁直徑一般在0.35～0.6m之間選擇，水泥粉煤灰碎石樁樁距根據需要可取3～5倍水泥粉煤灰碎石樁樁徑。

因為CFG樁是高粘結強度樁，需在基礎和樁頂之間設置一定厚度的褥墊層，以保證樁、土共同承擔荷載形成復合地基。褥墊層材料一般采用中砂、粗砂、級配碎石，最大粒徑不宜大于30mm，褥墊層厚度0.15～0.3m。當樁徑大或樁距大時褥墊層厚度宜取高值。

實施例2：

采用水泥粉煤灰碎石樁分離式基礎結構的6米暗橋

（1）橋面板：

考慮暗橋結構往往設在交通條件不便利、施工隊伍技術能力不是很強的條件下實施，橋面板1選用鋼筋混凝土空心板形式，同時為了提高結構的耐久性，保證各塊板之間的共同受力，在橋面板1的上端水平鋪裝有10厘米厚的鋼筋混凝土結構，其砼標號與受力板相同。

6米的暗橋的橋面板1為帶鉸縫的預制板，橋面板的寬度為1.49米，橋面板的高度為0.45米、0.60米、0.75米、0.9米,共4種板高。

其中h＝0.45米圓孔空心板對應橋面板頂填土高度0.5～3米，頂板厚8厘米，底板厚12厘米，圓孔直徑25厘米；

h＝0.6米方孔空心板對應橋面板頂填土高度3～5米，頂板厚13厘米，底板厚12厘米，豎壁厚15厘米，方孔103x35厘米；

h＝0.75米方孔空心板對應橋面板頂填土高度5～6米，頂板厚13厘米，底板厚12厘米，豎壁厚15厘米，方孔103x50厘米；

h＝0.9米方孔空心板對應橋面板頂填土高度6～10米，頂板厚13厘米，底板厚12厘米，豎壁厚15厘米，方孔103x55厘米。

板上設10厘米厚的鋼筋混凝土鋪裝層，混凝土強度等級為C40。計算板的縱向受力鋼筋和箍筋時，考慮了5厘米混凝土鋪裝參與受力；且在空心板上埋設剪力鍵，保證橋面鋪裝與空心板共同受力。

跨徑為6米時，橋面板梁端1.2米長度范圍內箍筋間距為10厘米，中間段范圍內箍筋間距為15厘米。

（2）橋臺：

橋臺2采用分離式橋臺結構，分離式橋臺結構由直立式輕型橋墩21和分離式基礎22上下連接組成，分離式基礎22為兩層分離的擴大基礎。

直立式輕型橋墩21在豎直荷載方向能夠較好的承受橋面板1傳來的路基土重量、汽車荷載，在水平土壓力方向其受力模型是一端支撐在上部板、另一端支撐在基礎及支撐梁上的單跨簡支梁。不能承受橋面板1傳遞的水平力，結構尺寸較小，經濟指標較好。

由于本實施例的橋面板結構采用的是板式結構，橋面板1無水平推力，故暗橋采用直立式輕型橋墩21，在滿足受力要求的同時，有較好的經濟指標。兩層分離的擴大基礎主要用于承載力較好的地基條件。

暗橋的凈跨徑為6米，雙邊橋墩臺帽支撐面寬度為0.48米，橋面板1的鉸縫與橋墩臺帽之間用錨栓連接，橋墩臺帽上設1厘米厚的油毛氈。橋面板1的計算跨徑6.5米。6米跨徑暗橋分離的擴大基礎是每層高度75厘米，襟邊寬度45厘米。

直立式輕型橋墩21之間設支撐梁4，間距為1.5～2米。當跨徑為6米時，支撐梁4的截面尺寸為30×40厘米。

直立式輕型橋墩的高度分3米、3.5米、4.5米、5米，適合各種通車凈空的要求。直立式輕型橋墩的厚度0.7～0.8米,采用C30鋼筋混凝土，主受力鋼筋直徑φ16。

兩層分離的擴大基礎采用C25混凝土，按剛性基礎設計，不配鋼筋。

（3）地基：

同實施例1，地基選擇水泥粉煤灰碎石樁結構。
