本實用新型涉及橋梁建設配件技術領域，具體涉及一種自動調心式鋼拉桿。

背景技術：

主要應用于懸索橋的貓道結構中，貓道是懸索橋施工時架設在主纜之下、平行于主纜的線形臨時施工便道。貓道主要由鋼絲繩及附件構成，固定于橋梁兩端。在施工過程中受震動、風載等外力因素影響時，貓道會隨時搖晃，同時在安裝以及拆除貓道時要進行長距離的長度調整，所以需要一種構件即有一定的強度滿足施工安全需要，還可以在工作中隨時進行角度調整以消除貓道鋼絲繩對端部固定部分的附加應力，同時還可以進行大距離的長度調整。另外，在一些特殊的結構當中，如晃動比較大的豎吊結構、支撐結構，都會要求構件有以上功能。

技術實現要素：

為解決現有技術中存在的上述技術問題，本實用新型提供了一種結構設計簡單合理的自動調心式鋼拉桿。

為有效解決以上技術問題，本實用新型通過以下技術方案來實現：

一種自動調心式鋼拉桿，包括連接頭，以及與所述連接頭連接的鋼拉桿，在所述連接頭內設置有球面孔，在所述球面孔內設置有具有外球面的向心關節軸承組件，在所述向心關節軸承組件中心設置有銷軸孔，在所述銷軸孔內設置有銷軸組件。

進一步地，所述向心關節軸承組件為分體式，包括兩個部分，各部分向心關節軸承組件銷與銷孔的配合連接。

進一步地，所述各部分向心關節軸承組件通過銷與銷孔的過渡配合連接。

進一步地，所述連接接頭與所述鋼拉桿通過連接器連接。

進一步地，在所述連接器上還設置有緊定螺釘。

進一步地，所述銷軸組件包括銷軸、鎖緊螺母、墊片與開口銷。

進一步地，在所述鋼拉桿上設置有六角薄螺母。

進一步地，在所述鋼拉桿上設置有六角螺母。

本實用新型的有益效果是：

本實用新型提供的一種自動調心式鋼拉桿，結構簡單：內嵌式的向心關節軸承組件的應用可消除結構中其他方向的附加應力，結構簡單，緊湊，且安裝快捷；承載能力高：鋼拉桿的連接頭及內嵌式的關節軸承組件均采用了低合金結構鋼，且經過調質處理，具有較高的強度，從而提高了整體鋼拉桿的承載力；適用范圍廣：針對于一些角度調整頻繁而調整角度不確定或是角度在受力過程中變化的情況下，均可采用此種結構的鋼拉桿產品。

附圖說明

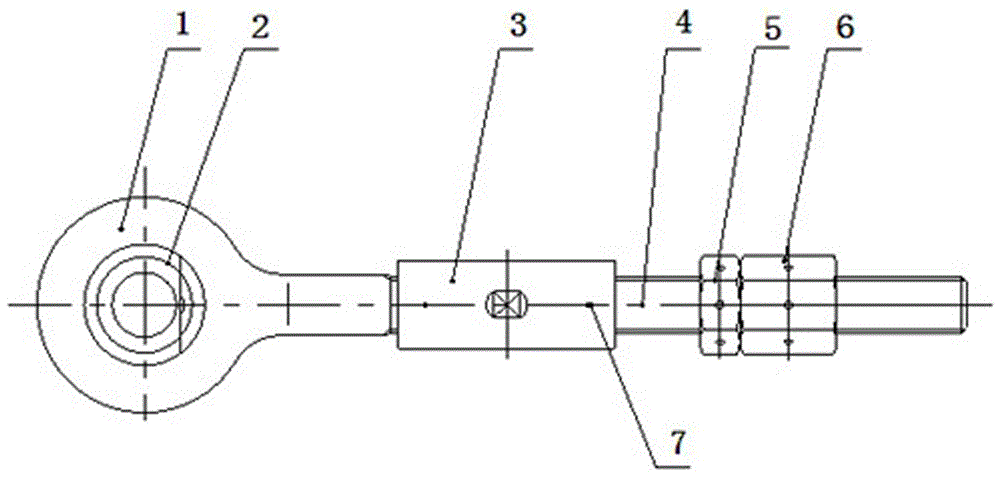

圖1為本實用新型一種自動調心式鋼拉桿主視圖；

圖2為本實用新型一種自動調心式鋼拉桿俯視圖；

圖3為本實用新型一種自動調心式鋼拉桿中連接頭主視圖；

圖4為本實用新型一種自動調心式鋼拉桿中連接頭俯視圖；

圖5為本實用新型一種自動調心式鋼拉桿中向心關節軸承組件主視剖面圖；

圖6為本實用新型一種自動調心式鋼拉桿中向心關節軸承組件俯視圖；

圖7為本實用新型一種自動調心式鋼拉桿中向心關節軸承組件中第一部分主視剖面圖；

圖8為本實用新型一種自動調心式鋼拉桿中向心關節軸承組件中第一部分俯視圖；

圖9為本實用新型一種自動調心式鋼拉桿中向心關節軸承組件中第二部分主視剖面圖；

圖10為本實用新型一種自動調心式鋼拉桿中向心關節軸承組件中第二部分俯視圖；

圖11為本實用新型一種自動調心式鋼拉桿中向心關節軸承組件中第二部分左視圖；

其中：1-連接頭，2-向心關節軸承組件，3-接器，4-鋼拉桿，5-六角薄螺母，6-六角螺母，7-緊定螺釘，8-銷軸，9-鎖緊螺母，10-墊片，11-開口銷， 13-球面孔，14-銷軸孔，15-第一部分，16-第二部分，17-方形銷，18-方形銷孔。

具體實施方式

下面將結合附圖及實施例對本實用新型及其效果作進一步闡述。

如圖1、2所示，本實用新型公開了一種自動調心式鋼拉桿，包括連接頭1，以及與所述連接頭1連接的鋼拉桿4，所述連接接頭1與所述鋼拉桿4通過連接器3連接，在所述連接器3上還設置有緊定螺釘7。具體的，連接頭1包括銷軸端與螺紋端，銷軸端通過銷軸與工程結構連接，螺紋端與鋼拉桿組件連接。

鋼拉桿4兩端為螺紋，一端連接連接器3，一端配套螺母組件連接工程結構。在所述鋼拉桿4上設置有六角薄螺母5與六角螺母6，六角薄螺母5用于螺紋連接處的螺紋鎖緊，六角螺母6連接工程結構，承受整體結構受力。

如圖3、4所示，在所述連接頭1內設置有球面孔13，在所述球面孔13內設置有具有外球面的向心關節軸承組件2，如圖1、2所示，向心關節軸承組件2能夠在球面孔12內轉動，在所述向心關節軸承組/2中心設置有銷軸孔14，在所述銷軸孔14內設置有銷軸組件。所述銷軸組件包括銷軸8、鎖緊螺母9、墊片10與開口銷11。其中，銷軸8用于連接鋼拉桿連接頭與工程結構節點板，鎖緊螺母9調節銷軸8使用長度，固定銷軸8，墊片10起到耐磨的作用，開口銷11能夠防止鎖緊螺母9突出銷軸8。

如圖5、6所示，向心關節軸承組件2為分體式，包括兩個部分，各部分向心關節軸承組件通過銷17與銷孔18的過渡配合連接。具體的，如圖6、7所示，向心關節軸承組/2包括第一部分15與第二部分16，第一部分15體積大于第二部分16，且銷軸孔14均設置在第一部分，同時，在第一部分15還設置有方形銷17，與第一部分15的方形銷17相對應的，在第二部分16對應位置設置有方形銷孔18，方形銷17與方形銷孔18過渡配合，使第一部分15與第二部分16結合為一個整體。安裝時，先將向心關節軸承組件2的第一部分15裝入連接頭1的內球面13，將第一部分15旋轉90°至水平后，再安裝第二部分16，可實現鋼拉桿的自動調心功能，消除其他方向的附加應力。

最后應說明的是，以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
