本發明屬于建筑材料領域，特別是涉及一種景觀用的鋪裝地磚及其施工方法。
背景技術：

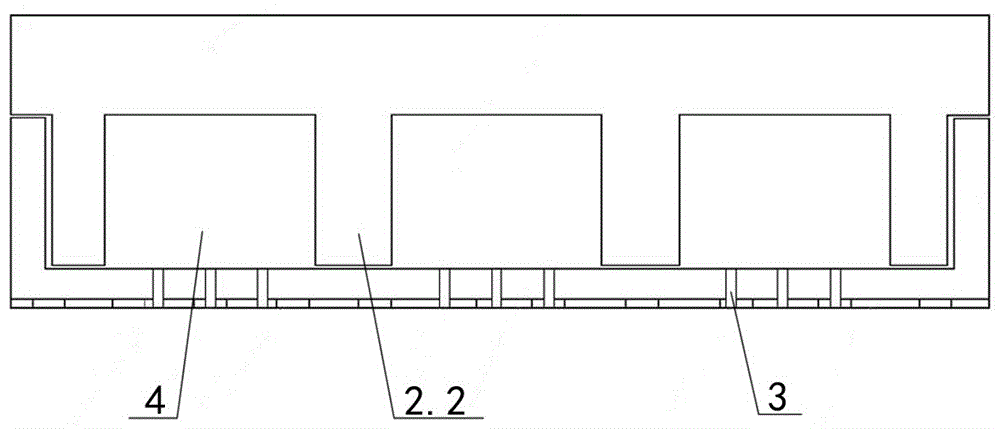

：現有的景觀鋪裝用地磚都是簡單的混凝土地磚、水泥地磚、石材地磚或粘土地磚。混凝土地磚、水泥地磚以及粘土地磚均存在共同的缺點，即抗雨水沖刷能力差，在面對連續降雨沖擊時，很快便會在地磚表面形成坑洞，這不僅直接影響到鋪裝地面的整體美觀性，還容易在坑洞處形成積水或滋生各種蟲類，對鋪裝景觀造成極大影響；石材地磚雖然抗雨水沖擊能力較強，但石材的獲取需要破壞大量自然山體，極大影響自然生態環境，與綠色發展理念不符。此外，這些地磚還存在自重過大，需要耗費巨大人力物力用于運輸和施工，生產成本高。另外，在現有的景觀施工過程中，用于灌溉植被的管線以及用于為景觀照明裝置供電的管線均需要先埋設于地下，于是施工時需要先開挖土方，然后鋪設管線，跟著回填土方，夯實土方，最后再鋪設地磚。不僅整個施工過程復雜繁瑣，耗費大量人力物力，而且管線一旦出現破損需要檢修，則需要重新移磚挖坑，而且由于管線損壞地點不易發現，需要耗費更大人力、物力和時間成本，即使找到破損地點，還需要重新填土夯實鋪磚。如果多次進行此類施工，則地基必然會出現不規則沉降，造成地面凹凸不平，地磚間的接縫也會隨之變大，下雨后非常容易造成地面大面積沉降甚至坍塌，嚴重影響景觀質量和人身安全，極大增加各類成本支出。因此，現有的景觀鋪裝地磚均無法解決這樣的技術問題。因此，目前需要一種即能夠具有良好的抗雨水沖擊性能、又能夠大大減輕自身重量，即能夠保證足夠強度、又無需破壞自然環境，同時鋪設管線方便、又能夠在檢修管線時無需開挖土方的景觀鋪裝地磚。技術實現要素：本發明的目的是提供一種景觀鋪裝地磚及其施工方法，要解決現有的景觀鋪裝用地磚存在抗雨水沖擊能力較弱、自重過大需要耗費巨大人力物力用于運輸和施工以及地磚管線維修不便的技術問題。為實現上述目的，本發明采用如下技術方案：一種景觀鋪裝地磚，包括磚體，所述磚體包括上下組合為一體的塑料基座和抗雨水沖擊水泥面層，所述塑料基座為一體成型的槽型基座，包括水平的槽底板和位于槽底板寬度方向兩側、與槽底板垂直設置的槽幫板，所述槽底板上開設有豎向通氣孔，所述抗雨水沖擊水泥面層包括上部的主體板和下部的嵌腿板，所述嵌腿板垂直主體板、沿主體板的寬度方向間隔設置至少三個，相鄰的嵌腿板之間形成管線容納槽，所述嵌腿板位于槽型基座內、置于槽底板上，嵌腿板的高度不大于槽幫板的高度，嵌腿板與槽幫板之間留有安裝空隙，所述主體板的兩個端部分別沿主體板的寬度方向朝兩側延伸，形成搭接在槽幫板頂側面上的搭接部，所述搭接部的外側表面與槽幫板的外側表面平齊。所述抗雨水沖擊水泥面層的原料由硫鋁酸鹽水泥、水、多糖型有機高分子絮凝劑、羥丙基甲基纖維素、氯化鈣、鋁酸鈉、石灰、堿、明礬、硅酸鈉、聚丙烯酸鈉和顏料混合制備而成。所述塑料基座由pp塑料一體成型。所述豎向通氣孔成組設置在管線容納槽的下方，每個豎向通氣孔對應設置一組豎向通氣孔，每組包括至少三排豎向通氣孔。所述抗雨水沖擊水泥面層的原料組分重量份如下：所述抗雨水沖擊水泥面層的原料組分重量份如下：所述槽底板的底側表面設有分別沿縱向和橫向通長的防滑凸條。所述管線容納槽的高度為抗雨水沖擊水泥面層的高度的1/2-2/3，管線容納槽的高度相互相同或不同。所述管線容納槽的橫截面形狀為矩形、梯形、燕尾形或弧形。所述主體板各處的厚度均至少為3cm，所述嵌腿板的寬度至少為3cm，所述槽底板的厚度至少為2cm，槽幫板的厚度至少為2cm。這種景觀鋪裝地磚的制備方法，制備步驟如下：步驟一，按景觀鋪裝地磚的設計尺寸在工廠中預制一體形成帶豎向通氣孔的塑料基座；步驟二，將塑料基座放入置于盆狀模具之內，保證錨固部朝上；步驟三，按設計組分配比制備抗雨水沖擊水泥面層的原料，并進行混合攪拌均勻形成水泥漿料；步驟四，將步驟三中的水泥漿料澆滿在模具內，對模具加蓋壓板，加壓強度為3-4兆帕；步驟五，待水泥漿料初凝后拆模，最后自然養護48小時形成抗雨水沖擊水泥面層；步驟六，先在地面上鋪設一層緊密排列的塑料基座；步驟七，然后在塑料基座上安置抗雨水沖擊水泥面層，使嵌腿板頂在槽底板上的同時搭接部搭接在槽幫板上；步驟八，重復步驟七直至景觀鋪裝地磚鋪裝完成。與現有技術相比本發明具有以下特點和有益效果：本發明的景觀鋪裝地磚充分考慮了景觀地磚的抗雨水沖擊性，同時自重輕、成本低廉，無需破壞生態環境，制造簡單，便于管線施工，管線檢修無需開挖土方，具有良好的經濟性。一、本發明采用了雙層復合結構的景觀鋪裝地磚，塑料基座與抗雨水沖擊水泥面層組裝為一體，塑料基座為抗雨水沖擊水泥面層提供了支撐，進一步增強了景觀鋪裝地磚的整體性。二、經過設計配方組分的抗雨水沖擊水泥面層具有良好的抗雨水沖擊性能。經實驗測試，本發明景觀鋪裝地磚在15兆帕的水壓下連續沖擊72小時，地磚的表面平整度仍可以達到99％以上。良好的抗雨水沖擊性能保證了在雨水多日連續沖擊后鋪裝地面的完整美觀性，不會在磚體表面形成積水或滋生蟲類，增加了地磚的使用壽命，間接節省了景觀投資成本。三、組合結構所采用的材料成本低廉，地磚自重遠遠小于同體積普通地磚，而強度卻高于普通地磚，PP塑料具有無毒性和環保性，避免了使用石材造成的對自然生態的破壞。四、塑料基座除了對抗雨水沖擊水泥面層提供基底支撐之外，還在底部設置了管線容納槽，管線容納槽可以容納水路和電路管線，避免了開挖土方造成的高成本施工，在管線需要檢修時，僅需要開啟個別地磚即可，大大縮短檢修時間，節約檢修成本。五、本發明景觀鋪裝地磚的制備方法簡單，生產成本低廉，具有良好的經濟可行性。附圖說明下面結合附圖對本發明做進一步詳細的說明。圖1是本發明實施例一的結構示意圖。圖2是本發明實施例二的結構示意圖。圖3是本發明實施例三的結構示意圖。圖4是本發明實施例四的結構示意圖。圖5是本發明實施例五的結構示意圖。圖6是本發明實施例六的結構示意圖。附圖標記：1－塑料基座、1.1－槽底板、1.2－槽幫板、2－抗雨水沖擊水泥面層、2.1－主體板、2.11－搭接部、2.2－嵌腿板、3－豎向通氣孔、4－管線容納槽、5－安裝空隙、6－防滑凸條。具體實施方式實施例一：參見圖1所示，一種景觀鋪裝地磚，包括磚體，所述磚體包括上下組合為一體的塑料基座1和抗雨水沖擊水泥面層2，所述塑料基座為一體成型的槽型基座，本實施例中由pp塑料制成。PP塑料的強度與其他塑料相比更高，耐腐蝕性能相比其他塑料更強，而且價格比其他塑料更低廉。塑料基座1包括水平的槽底板1.1和位于槽底板寬度方向兩側、與槽底板垂直設置的槽幫板1.2，所述槽底板1.1上開設有豎向通氣孔3。所述抗雨水沖擊水泥面層2包括上部的主體板2.1和下部的嵌腿板2.2，所述嵌腿板2.2垂直主體板2.1、沿主體板2.1的寬度方向間隔設置至少三個，相鄰的嵌腿板之間形成管線容納槽4，所述嵌腿板2.2位于槽型基座內、置于槽底板1.1上，嵌腿板2.2的高度不大于槽幫板1.2的高度，嵌腿板2.2與槽幫板1.2之間留有安裝空隙5。所述主體板2.1的兩個端部分別沿主體板2.1的寬度方向朝兩側延伸，形成搭接在槽幫板1.2頂側面上的搭接部2.11，所述搭接部2.11的外側表面與槽幫板1.2的外側表面平齊。所述豎向通氣孔3成組設置在管線容納槽4的下方，每個豎向通氣孔3對應設置一組豎向通氣孔3，每組包括至少三排豎向通氣孔3，本實施例中為六排。所述槽底板1.1的底側表面設有分別沿縱向和橫向通長的防滑凸條6。所述管線容納槽4的高度為抗雨水沖擊水泥面層2的高度的1/2-2/3，從而保證了抗雨水沖擊面磚具有足夠的抗壓強度，所述，管線容納槽的水平寬度為10厘米，所述主體板2.1各處的厚度均至少為3cm，從而保證能夠容納管線而又不至于過多地降低抗雨水沖擊面磚的抗壓強度，也保證了搭接部的搭接強度。所述嵌腿板2.2的寬度至少為3cm，所述槽底板1.1的厚度至少為2cm，槽幫板1.2的厚度至少為2cm。以保證對抗雨水沖擊水泥面磚的足夠支撐。管線容納槽4的高度相互相同或不同。所述管線容納槽4的橫截面形狀為矩形、梯形、燕尾形或弧形。本實施例中，所述嵌腿板設置有三個，管線容納槽4的高度相互相同，橫截面形狀為矩形，最外側嵌腿板的外側形狀與槽幫板的內側形狀相適。所述抗雨水沖擊水泥面層的原料由硫鋁酸鹽水泥、水、多糖型有機高分子絮凝劑、羥丙基甲基纖維素、氯化鈣、鋁酸鈉、石灰、堿、明礬、硅酸鈉、聚丙烯酸鈉和顏料混合制備而成。本實施例中所述抗雨水沖擊水泥面層的原料組分重量份如下：這種景觀鋪裝地磚的施工方法，制備步驟如下：步驟一，按景觀鋪裝地磚的設計尺寸在工廠中預制一體形成帶豎向通氣孔3的塑料基座1；步驟二，將塑料基座1放入置于盆狀模具之內，保證錨固部3朝上；步驟三，按設計組分配比制備抗雨水沖擊水泥面層的原料，并進行混合攪拌均勻形成水泥漿料；步驟四，將步驟三中的水泥漿料澆滿在模具內，對模具加蓋壓板，加壓強度為3-4兆帕；步驟五，待水泥漿料初凝后拆模，最后自然養護48小時形成抗雨水沖擊水泥面層2；步驟六，先在地面上鋪設一層緊密排列的塑料基座1；步驟七，然后在塑料基座1上安置抗雨水沖擊水泥面層2，使嵌腿板2.2頂在槽底板(1.1)上的同時搭接部2.11搭接在槽幫板1.2上；步驟八，重復步驟七直至景觀鋪裝地磚鋪裝完成。實驗對比分析：下表為在15兆帕的水壓下連續沖擊72小時，實施例一的景觀鋪裝地磚與普通混凝土地磚、普通水泥地磚對照例表面平整度的對比結果。類型表面平整度(％)實施例99.5％普通混凝土地磚85.4％普通水泥地磚88.2％由上表可以看出，本發明的景觀鋪裝地磚的抗雨水沖擊性能明顯優于現有的普通混凝土地磚和普通水泥地磚。本發明的景觀鋪裝地磚具有良好的抗雨水沖擊性能，在15兆帕的水壓下連續沖擊72小時，地磚的表面平整度仍可以達到99％以上。實施例二：參見圖2所示，與實施例一中不同的是，嵌腿板設置有四個，管線容納槽4的高度相互相同，橫截面形狀均為矩形。豎向通氣孔3成組設置在管線容納槽4的下方，每個豎向通氣孔3對應設置一組豎向通氣孔3，每組包括至少三排豎向通氣孔3，本實施例中為三排。本實施例中所述抗雨水沖擊水泥面層的原料組分重量份如下：實驗對比分析：下表為在15兆帕的水壓下連續沖擊72小時，實施例二的景觀鋪裝地磚與普通混凝土地磚、普通水泥地磚對照例表面平整度的對比結果。類型表面平整度(％)實施例99.4％普通混凝土地磚85.4％普通水泥地磚88.2％由上表可以看出，本發明的景觀鋪裝地磚的抗雨水沖擊性能明顯優于現有的普通混凝土地磚和普通水泥地磚。本發明的景觀鋪裝地磚具有良好的抗雨水沖擊性能，在15兆帕的水壓下連續沖擊72小時，地磚的表面平整度仍可以達到99％以上。實施例三：參見圖3所示，與實施例一中不同的是，嵌腿板設置有四個，管線容納槽4的高度相互不同，橫截面形狀均為矩形。豎向通氣孔3成組設置在管線容納槽4的下方，每個豎向通氣孔3對應設置一組豎向通氣孔3，每組包括至少三排豎向通氣孔3，本實施例中為三排。本實施例中所述抗雨水沖擊水泥面層的原料組分重量份如下：實驗對比分析：下表為在15兆帕的水壓下連續沖擊72小時，實施例一的景觀鋪裝地磚與普通混凝土地磚、普通水泥地磚對照例表面平整度的對比結果。類型表面平整度(％)實施例99.6％普通混凝土地磚85.4％普通水泥地磚88.2％由上表可以看出，本發明的景觀鋪裝地磚的抗雨水沖擊性能明顯優于現有的普通混凝土地磚和普通水泥地磚。本發明的景觀鋪裝地磚具有良好的抗雨水沖擊性能，在15兆帕的水壓下連續沖擊72小時，地磚的表面平整度仍可以達到99％以上。實施例四：參見圖4所示，與實施例一中不同的是，嵌腿板設置有四個，管線容納槽4的高度相互相同，橫截面形狀均為等腰梯形。豎向通氣孔3成組設置在管線容納槽4的下方，每個豎向通氣孔3對應設置一組豎向通氣孔3，每組包括至少三排豎向通氣孔3，本實施例中為三排。本實施例中所述抗雨水沖擊水泥面層的原料組分重量份如下：實驗對比分析：下表為在15兆帕的水壓下連續沖擊72小時，實施例一的景觀鋪裝地磚與普通混凝土地磚、普通水泥地磚對照例表面平整度的對比結果。類型表面平整度(％)實施例99.4％普通混凝土地磚85.4％普通水泥地磚88.2％由上表可以看出，本發明的景觀鋪裝地磚的抗雨水沖擊性能明顯優于現有的普通混凝土地磚和普通水泥地磚。本發明的景觀鋪裝地磚具有良好的抗雨水沖擊性能，在15兆帕的水壓下連續沖擊72小時，地磚的表面平整度仍可以達到99％以上。實施例五：參見圖5所示，與實施例一中不同的是，嵌腿板設置有四個，管線容納槽4的高度相互相同，橫截面形狀均為等腰燕尾形。豎向通氣孔3成組設置在管線容納槽4的下方，每個豎向通氣孔3對應設置一組豎向通氣孔3，每組包括至少三排豎向通氣孔3，本實施例中為三排。本實施例中所述抗雨水沖擊水泥面層的原料組分重量份如下：實驗對比分析：下表為在15兆帕的水壓下連續沖擊72小時，實施例一的景觀鋪裝地磚與普通混凝土地磚、普通水泥地磚對照例表面平整度的對比結果。類型表面平整度(％)實施例99.5％普通混凝土地磚85.4％普通水泥地磚88.2％由上表可以看出，本發明的景觀鋪裝地磚的抗雨水沖擊性能明顯優于現有的普通混凝土地磚和普通水泥地磚。本發明的景觀鋪裝地磚具有良好的抗雨水沖擊性能，在15兆帕的水壓下連續沖擊72小時，地磚的表面平整度仍可以達到99％以上。實施例六：參見圖6所示，與實施例一中不同的是，嵌腿板設置有四個，管線容納槽4的高度相互相同，橫截面形狀為弧形。豎向通氣孔3成組設置在管線容納槽4的下方，每個豎向通氣孔3對應設置一組豎向通氣孔3，每組包括至少三排豎向通氣孔3，本實施例中為三排。本實施例中所述抗雨水沖擊水泥面層的原料組分重量份如下：實驗對比分析：下表為在15兆帕的水壓下連續沖擊72小時，實施例一的景觀鋪裝地磚與普通混凝土地磚、普通水泥地磚對照例表面平整度的對比結果。類型表面平整度(％)實施例99.6％普通混凝土地磚85.4％普通水泥地磚88.2％由上表可以看出，本發明的景觀鋪裝地磚的抗雨水沖擊性能明顯優于現有的普通混凝土地磚和普通水泥地磚。本發明的景觀鋪裝地磚具有良好的抗雨水沖擊性能，在15兆帕的水壓下連續沖擊72小時，地磚的表面平整度仍可以達到99％以上。當前第1頁1 2 3
