本技術涉及車牌識別，尤其涉及一種防撞型車牌識別器。

背景技術：

1、車牌識別器又稱車牌識別一體機，其可以自動識別車輛的車牌號碼，進行記錄和控制放行，一般用于停車場或重要路口，隨著汽車的普及，停車場大多采用車牌識別器來對進出停車場的車輛進行有效規范的管理。

2、車牌識別器主要由機箱和道閘欄桿等部件組成，在實際使用的過程中，由于道閘欄桿的結構較為簡單，因而一些新手駕駛員在車內不易準確判斷車頭與道閘欄桿之間的距離，從而會經常出現車輛直接碰撞道閘欄桿的情況，從而容易對道閘造成損壞，而且也容易損壞車輛，從而會造成較大的經濟損失，為此，我們提出一種防撞型車牌識別器來解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種防撞型車牌識別器。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種防撞型車牌識別器，包括機箱，所述機箱的側邊連接有道閘欄桿，且道閘欄桿的內部對稱插設有滑桿，所述滑桿的正面通過擋桿相連接，所述滑桿的背面連接有連接塊，且連接塊的正面通過第一彈簧和道閘欄桿相連接。

4、優選的，所述擋桿的底端對稱連接有齒板，所述道閘欄桿的背面安裝有支撐架，且支撐架的外側通過軸承套設有齒輪，所述齒輪的外側和齒板相嚙合，所述道閘欄桿的外側等距套設有移動板，且移動板的背面皆均勻分布有和齒輪相適配的齒牙，所述移動板的上側連接有撞擊球，且撞擊球的上方設有金屬板。

5、優選的，所述道閘欄桿的上側對稱分布有立柱，且立柱的頂端皆通過第二彈簧和套桿相連接，所述金屬板的上側和套桿的底端相連接，所述金屬板的內部開設有與立柱相適配的滑槽。

6、優選的，所述移動板的內壁開設有矩形槽，且矩形槽的內部嵌設有矩形條，所述矩形條的側邊和道閘欄桿固定連接。

7、優選的，所述立柱的底端套設有連接套，且連接套的底端和道閘欄桿相連接，所述連接套的內部通過螺栓和立柱相連接。

8、優選的，所述道閘欄桿的內部開設有小于滑桿外徑的移動槽，且移動槽的內壁膠合有橡膠套，所述橡膠套的內壁和滑桿的外壁緊密貼合。

9、優選的，所述擋桿的正面膠合有橡膠條，所述撞擊球的外壁膠合有緩沖套。

10、與現有技術相比，本實用新型的有益效果為：

11、該裝置通過設置有擋桿和第一彈簧，在使用過程中，當發生碰撞時，車頭會首先和擋桿相抵接，配合有連接塊和第一彈簧的連接，即可實現對撞擊力的緩沖，從而可有效防止車頭直接撞擊到道閘欄桿上，以減少經濟損失。

12、該裝置通過設置有齒板和撞擊球，在擋桿移動時，可帶動撞擊球敲擊金屬板并發生聲響，以及時對新生司機的提醒，從而使得司機及時剎車制動，以避免撞擊的繼續，從而可進一步提升本裝置使用過程中的安全性。

技術特征：

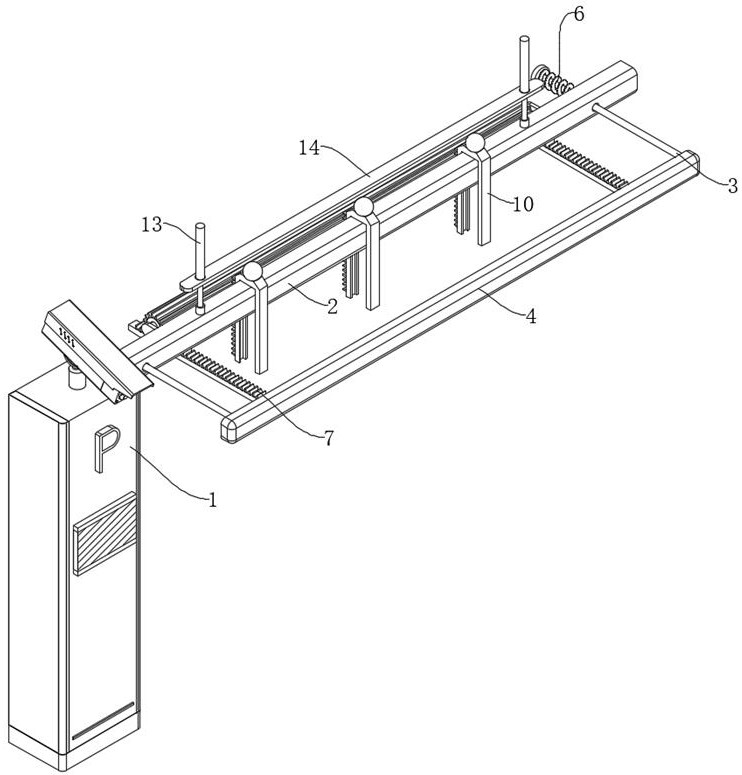

1.一種防撞型車牌識別器，包括機箱（1），其特征在于，所述機箱（1）的側邊連接有道閘欄桿（2），且道閘欄桿（2）的內部對稱插設有滑桿（3），所述滑桿（3）的正面通過擋桿（4）相連接，所述滑桿（3）的背面連接有連接塊（5），且連接塊（5）的正面通過第一彈簧（6）和道閘欄桿（2）相連接。

2.根據權利要求1所述的一種防撞型車牌識別器，其特征在于，所述擋桿（4）的底端對稱連接有齒板（7），所述道閘欄桿（2）的背面安裝有支撐架（8），且支撐架（8）的外側通過軸承套設有齒輪（9），所述齒輪（9）的外側和齒板（7）相嚙合，所述道閘欄桿（2）的外側等距套設有移動板（10），且移動板（10）的背面皆均勻分布有和齒輪（9）相適配的齒牙，所述移動板（10）的上側連接有撞擊球（11），且撞擊球（11）的上方設有金屬板（14）。

3.根據權利要求2所述的一種防撞型車牌識別器，其特征在于，所述道閘欄桿（2）的上側對稱分布有立柱（12），且立柱（12）的頂端皆通過第二彈簧（15）和套桿（13）相連接，所述金屬板（14）的上側和套桿（13）的底端相連接，所述金屬板（14）的內部開設有與立柱（12）相適配的滑槽。

4.根據權利要求2所述的一種防撞型車牌識別器，其特征在于，所述移動板（10）的內壁開設有矩形槽，且矩形槽的內部嵌設有矩形條（16），所述矩形條（16）的側邊和道閘欄桿（2）固定連接。

5.根據權利要求3所述的一種防撞型車牌識別器，其特征在于，所述立柱（12）的底端套設有連接套，且連接套的底端和道閘欄桿（2）相連接，所述連接套的內部通過螺栓和立柱（12）相連接。

6.根據權利要求1所述的一種防撞型車牌識別器，其特征在于，所述道閘欄桿（2）的內部開設有小于滑桿（3）外徑的移動槽，且移動槽的內壁膠合有橡膠套，所述橡膠套的內壁和滑桿（3）的外壁緊密貼合。

7.根據權利要求2所述的一種防撞型車牌識別器，其特征在于，所述擋桿（4）的正面膠合有橡膠條，所述撞擊球（11）的外壁膠合有緩沖套。

技術總結
本技術公開了一種防撞型車牌識別器，涉及車牌識別技術領域，包括機箱，所述機箱的側邊連接有道閘欄桿，且道閘欄桿的內部對稱插設有滑桿，所述滑桿的正面通過擋桿相連接，所述滑桿的背面連接有連接塊，且連接塊的正面通過第一彈簧和道閘欄桿相連接。本技術通過設置有擋桿和第一彈簧，當發生碰撞時，車頭會首先和擋桿相抵接，配合有連接塊和第一彈簧的連接，即可實現對撞擊力的緩沖，從而可有效防止車頭直接撞擊到道閘欄桿上，以減少經濟損失，設置有齒板和撞擊球，在擋桿移動時，可帶動撞擊球敲擊金屬板并發生聲響，以及時對新生司機的提醒，從而使得司機及時剎車制動，以避免撞擊的繼續，從而可進一步提升本裝置使用過程中的安全性。

技術研發人員：戴成義,郭崎鋒
受保護的技術使用者：南京克立司帝控制系統有限公司
技術研發日：20240712
技術公布日：2025/4/24
