本發明涉及路面修復，特別涉及一種瀝青路面裂縫修復裝置。

背景技術：

1、瀝青路面是指在礦質材料中摻入路用瀝青材料鋪筑的各種類型的路面，其中一種瀝青路面使用時會出現開裂現象，裂縫相對細長，縫寬一至二厘米，若不及時處理會導致裂縫擴大，影響行車安全。

2、中國發明專利(專利號：cn118814580a)公開一種瀝青路面裂縫修補設備，該通過設置振動導流部帶動注液管移動，進而對裂縫處進行灌注。在實際使用中，由于裂縫的形狀不規則，因此在采用該技術方案進行灌注時，容易使注液管被裂縫所阻擋，導致設備運行不暢或是注液管破裂，同時，由于振動導流部在設備運動時產生振動，也容易導致瀝青的飛濺，安全性能較低。

技術實現思路

1、本發明的主要目的是提供一種瀝青路面裂縫修復裝置，旨在對裂縫進行順暢修復的同時，提高其工作的穩定性和安全性。

2、為實現上述目的，本發明提出的瀝青路面裂縫修復裝置，包括

3、安裝機架；

4、移動機構，安裝于所述安裝機架；

5、儲液機構，包括儲液桶、攪拌驅動電機和攪拌桿，所述儲液桶設置于所述安裝機架，并形成有儲液腔，所述攪拌驅動電機安裝于所述儲液桶，所述攪拌桿設置于所述儲液腔內，并與所述攪拌驅動電機傳動連接；以及

6、注液機構，包括注液驅動件、注液管和滾動開關閥，所述注液驅動件安裝于所述安裝機架，所述注液管與所述儲液腔相連通，并開設有出液口，所述滾動開關閥設置于所述出液口，所述注液驅動件與所述注液管連接，并可驅動所述注液管相對于所述安裝機架升降，以使所述滾動開關閥封堵或是滾動打開所述出液口。

7、在本發明的一實施例中，所述滾動開關閥包括安裝球座和滾動球，所述安裝球座滑動連接于所述注液管，并開設有球槽，所述滾動球可滾動地嵌設于所述球槽內；

8、所述安裝球座相對于所述注液管具有封堵位置和注液位置，處于封堵位置時，所述安裝球座的外側面抵接于所述出液口的側壁面；處于注液位置，所述滾動球將所述安裝球座頂離所述出液口。

9、在本發明的一實施例中，所述滾動球的表面凹設形成有多條導流槽。

10、在本發明的一實施例中，所述滾動開關閥還包括彈性連接于所述安裝球座和所述注液管的封堵彈簧，所述封堵彈簧提供彈力，以使所述安裝球座封堵所述出液口。

11、在本發明的一實施例中，所述注液驅動件包括驅動氣缸和第一安裝座，所述驅動氣缸安裝于所述安裝機架，所述第一安裝座固定于所述驅動氣缸的伸縮桿，并開設有卡接槽，所述注液管卡接于所述卡接槽內，所述驅動氣缸驅動所述注液管相對于所述安裝機架升降，以使所述滾動球抵頂于修復平面。

12、在本發明的一實施例中，所述注液驅動件還包括兩個水平線性模組和連接平衡板，兩個所述水平線性模組間隔設置于所述安裝機架，所述連接平衡板連接兩個所述水平線性模組，所述驅動氣缸固定連接于所述連接平衡板。

13、在本發明的一實施例中，所述攪拌桿包括桿體和螺旋延伸部，所述桿體傳動連接于所述攪拌驅動電機的輸出軸，所述螺旋延伸部用以攪拌瀝青，并將瀝青向所述儲液桶的下部擠壓。

14、在本發明的一實施例中，沿出料方向上，所述儲液桶的橫截面呈逐漸減少設置。

15、在本發明的一實施例中，所述注液機構還包括壓平輥、安裝桿和扭簧，所述安裝桿轉動連接于所述安裝機架，所述壓平輥轉動連接于所述安裝桿的端部，并位于所述注液管的下游，所述扭簧彈性連接于所述安裝桿和所述安裝機架。

16、在本發明的一實施例中，所述瀝青路面裂縫修復裝置還包括安裝于所述安裝機架的顯示控制屏和攝像機，所述攪拌驅動電機、所述注液驅動件以及所述攝像機通訊連接于所述顯示控制屏。

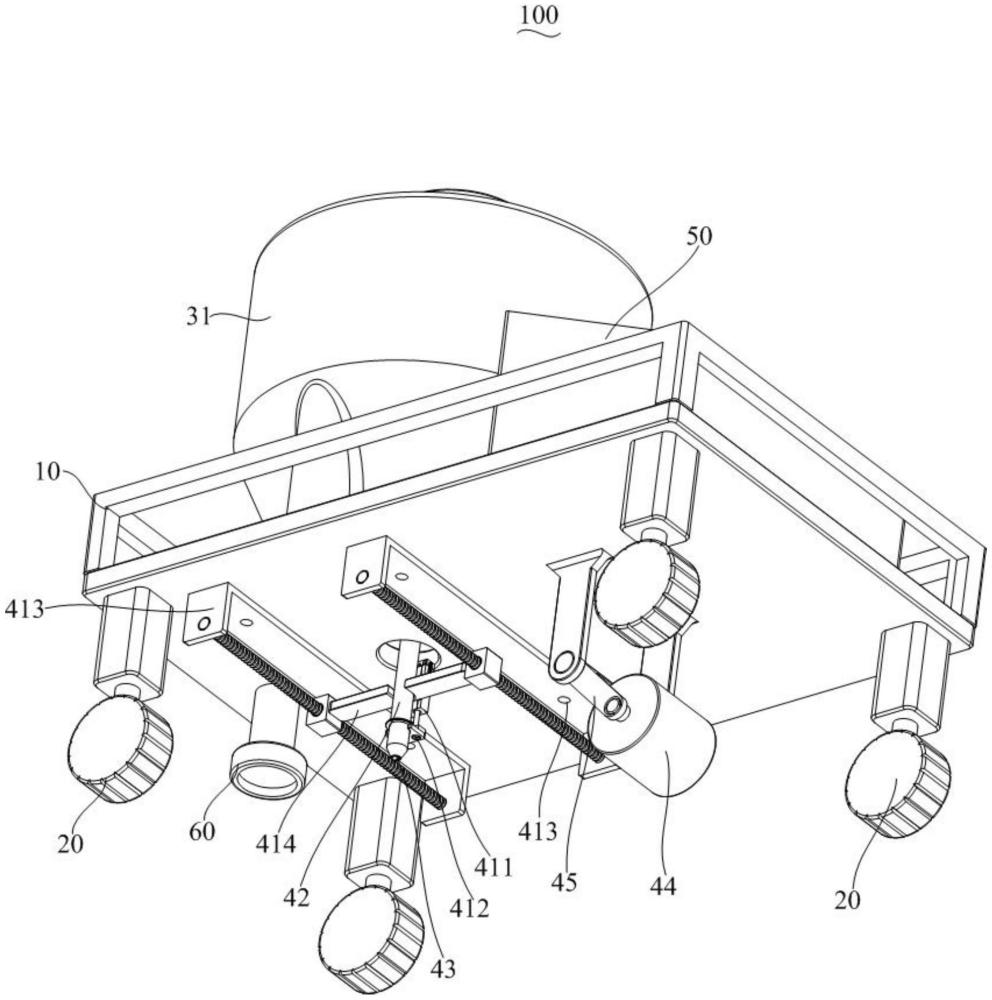

17、本發明技術方案通過采用安裝機架，移動機構安裝于安裝機架，儲液機構的儲液桶設置于安裝機架，并形成有儲液腔，攪拌驅動電機安裝于儲液桶，攪拌桿設置于儲液腔內，并與攪拌驅動電機傳動連接，注液機構的注液驅動件安裝于安裝機架，注液管與儲液腔相連通，并開設有出液口，滾動開關閥設置于出液口，注液驅動件與注液管連接。

18、本發明中，瀝青容置于儲液腔中，攪拌驅動電機驅動攪拌桿轉動，對瀝青進行攪拌以避免其凝結，在對瀝青路面進行修復時，移動機構驅動安裝機架移動至預設位置，或是移動機構驅動安裝機架沿預設的軌跡線運動，在到達或是沿預設軌跡移動時，注液驅動件驅動注液管相對于安裝機架向下運動，滾動開關閥受到修復平面的作用力打開出液口，瀝青由出液口流出，澆注于裂縫之中。在安裝機架移動時，也就是注液管持續對裂縫進行修復時，滾動開關閥受摩擦力的作用，可相對于修復平面滾動，持續打開出液口，使瀝青持續流出。修復完成后，注液驅動件驅動注液管相對于安裝機架向上運動，滾動開關閥重新封堵出液口，如此往復。由上述過程可以看到，本發明中，滾動開關閥可在修復瀝青路面裂縫時，相對于修復平面滾動，也即通過滾動的方式避免注液管被卡死的情況，并且瀝青流入裂縫時，滾動開關閥也可以同時將瀝青壓入該裂縫內，如此無需額外再設置振動機構，瀝青路面裂縫修復裝置能夠在對裂縫進行順暢修復的同時，其工作穩定性和安裝性較高。

技術特征：

1.一種瀝青路面裂縫修復裝置，其特征在于，包括

2.如權利要求1所述的瀝青路面裂縫修復裝置，其特征在于，所述滾動開關閥包括安裝球座和滾動球，所述安裝球座滑動連接于所述注液管，并開設有球槽，所述滾動球可滾動地嵌設于所述球槽內；

3.如權利要求2所述的瀝青路面裂縫修復裝置，其特征在于，所述滾動球的表面凹設形成有多條導流槽。

4.如權利要求2所述的瀝青路面裂縫修復裝置，其特征在于，所述滾動開關閥還包括彈性連接于所述安裝球座和所述注液管的封堵彈簧，所述封堵彈簧提供彈力，以使所述安裝球座封堵所述出液口。

5.如權利要求2所述的瀝青路面裂縫修復裝置，其特征在于，所述注液驅動件包括驅動氣缸和第一安裝座，所述驅動氣缸安裝于所述安裝機架，所述第一安裝座固定于所述驅動氣缸的伸縮桿，并開設有卡接槽，所述注液管卡接于所述卡接槽內，所述驅動氣缸驅動所述注液管相對于所述安裝機架升降，以使所述滾動球抵頂于修復平面。

6.如權利要求5所述的瀝青路面裂縫修復裝置，其特征在于，所述注液驅動件還包括兩個水平線性模組和連接平衡板，兩個所述水平線性模組間隔設置于所述安裝機架，所述連接平衡板連接兩個所述水平線性模組，所述驅動氣缸固定連接于所述連接平衡板。

7.如權利要求1至6中任一項所述的瀝青路面裂縫修復裝置，其特征在于，所述攪拌桿包括桿體和螺旋延伸部，所述桿體傳動連接于所述攪拌驅動電機的輸出軸，所述螺旋延伸部用以攪拌瀝青，并將瀝青向所述儲液桶的下部擠壓。

8.如權利要求7所述的瀝青路面裂縫修復裝置，其特征在于，沿出料方向上，所述儲液桶的橫截面呈逐漸減少設置。

9.如權利要求1至6中任一項所述的瀝青路面裂縫修復裝置，其特征在于，所述注液機構還包括壓平輥、安裝桿和扭簧，所述安裝桿轉動連接于所述安裝機架，所述壓平輥轉動連接于所述安裝桿的端部，并位于所述注液管的下游，所述扭簧彈性連接于所述安裝桿和所述安裝機架。

10.如權利要求1至6中任一項所述的瀝青路面裂縫修復裝置，其特征在于，所述瀝青路面裂縫修復裝置還包括安裝于所述安裝機架的顯示控制屏和攝像機，所述攪拌驅動電機、所述注液驅動件以及所述攝像機通訊連接于所述顯示控制屏。

技術總結
本發明公開一種瀝青路面裂縫修復裝置，該瀝青路面裂縫修復裝置通過采用安裝機架，移動機構安裝于安裝機架，儲液機構的儲液桶設置于安裝機架，并形成有儲液腔，攪拌驅動電機安裝于儲液桶，攪拌桿設置于儲液腔內，并與攪拌驅動電機傳動連接，注液機構的注液驅動件安裝于安裝機架，注液管與儲液腔相連通，并開設有出液口，滾動開關閥設置于出液口，注液驅動件與注液管連接。本發明中，滾動開關閥可在修復瀝青路面裂縫時，相對于修復平面滾動，也即通過滾動的方式避免注液管被卡死的情況，并且瀝青流入裂縫時，滾動開關閥也可以同時將瀝青壓入該裂縫內，如此無需額外再設置振動機構，在實現對裂縫進行順暢修復的同時，其工作穩定性和安裝性較高。

技術研發人員：熊清華,黃瑞彬,周學翔,孟明輝,楊洋
受保護的技術使用者：廣西交通職業技術學院
技術研發日：
技術公布日：2025/4/24
