本發明涉及一種具染墨保鈔功能的防盜錢箱，尤其涉及在錢箱未依鎖定裝置正常解鎖程序強行取下時，防盜模組便會偵測錢箱脫離于主機處而觸發墨水匣朝箱體內的紙鈔進行噴墨，并使紙鈔染上不褪色墨水而立即失去交易功能，以防止紙鈔被竊取及提高錢箱安全性。

背景技術：

現今社會文明與科技的高度發展，不但加速了人們生活的步調，對于生活要求上也趨向于方便、快速，因此在許多公共場所中為了考量到現代人所注重的便利性及迅速性，都會設置有自動化販賣機器、自動柜員機或其它紙鈔接收機臺，并藉由自動化販賣機器除了可大幅的節省人力需求的成本外，其方便性更為現代人所樂意接受，隨著販賣商品種類越來越多，亦需具備有更多的功能。

再者，智慧型無人化商店(q-shop)結合了科技智慧、服務快速、結賬快速的三大優勢，已突破傳統銷售模式，從最普通的飲料販賣機、香煙販賣機、車票販賣機等，進階到冰淇淋販賣機、入場票販賣機、紀念幣或鑰匙圈販賣機，甚至漢堡薯條販賣機與拉面販賣機，發展至今其所販賣的商品種類越來越多，也形成許多虛擬門市，強調無人化經營及自助結賬方式，除了可讓消費者親身的體驗自助購物、結賬及付款的過程，改變過往消費者購物模式與消費型態，并開創出各式不同的新型態商業營運模式，以達到更貼近消費者的購物生活型態。

由于智慧型無人化商店所設置的自動化販賣機器具有節省人事成本支出的優勢，目前除了在補貨、上架等流程，還必須要仰賴人力來執行外，其余大部分的時間皆沒有服務人員在現場，如此無人看管的空窗期間內，便相當容易遭受到不法之徒以各種的違法手段、工具來竊取自動化販賣機器內部的紙鈔、儲值卡、票券等，最常見的竊取手段為以繩線綁住紙鈔，并在紙鈔通過辨識裝置辨識后拉動繩線使紙鈔退出，廠商為了應對此種手法，便在辨識裝置后方設置有防盜勾，當紙鈔通過辨識進入至防盜勾后方時，可利用防盜勾擋住紙鈔來防止紙鈔被拉出，或者是進一步利用逆止結構劃破紙鈔上連接的麥拉片、塑膠片等使繩線脫離，以防止紙鈔被拉出或透過操作程序免費購買商品。

而另一種竊取手段則是利用工具、機械器具或切割設備等來破壞自動化販賣機器，由于自動化販賣機器中所安裝的紙鈔接收機多半并無附鎖，即使是有附鎖也能藉由破壞鎖頭，或者是可將錢箱未依正常操作或解鎖的程序加以破壞或拆卸后，再從錢箱中竊取大量紙鈔，讓不法之徒可將竊取來的紙鈔流通于市場上使用，便會造成業者受到極大的損失，且該遭竊的紙鈔也無法追蹤其下落，難以協助警方循線查緝和快速破案，因此要如何在錢箱上增加竊取或破壞的難度，并使錢箱中被竊取的紙鈔可即時失去交易功能，以防止該紙鈔流通于市場上使用，藉此嚇阻不法之徒而具有防盜的效用，也可降低錢箱遭到破壞或竊取紙鈔的機率，即為從事于此行業者所亟欲研究改善的關鍵所在。

技術實現要素：

因此，發明人有鑒于上述常見的問題與缺失，乃搜集相關資料經由多方的評估及考量，并利用從事于此行業的多年研發經驗不斷的試作與修改，始設計出此種具染墨保鈔功能的防盜錢箱。

本發明的主要目的在于該錢箱為活動組裝于主機的本體結合面處，并在箱體一側開口處設有可供壓鈔裝置推動紙鈔抵貼于其上朝容置空間內活動位移的抵壓板，且箱體相鄰于開口另一側所形成連通至容置空間內的裝配口處設置有具持墨體及驅動部的墨水匣，而箱體上分別設置有防盜模組的觸發部、鎖定裝置的控制部及可連動控制部以控制觸發部防盜機制形成鎖定或解鎖狀態的操作部，當錢箱未依鎖定裝置正常解鎖程序強行取下時，防盜模組的觸發部便會偵測錢箱脫離于主機而觸發墨水匣的驅動部，并由持墨體朝箱體內收納的紙鈔進行噴墨，使紙鈔染上有不褪色墨水而立即失去市場價值或交易功能，藉此可嚇阻不法之徒竊取錢箱，進而防止紙鈔被竊取及提高錢箱安全性。

本發明的次要目的在于錢箱的箱體相鄰于開口處的二側壁上設有卡扣部，當錢箱組裝于主機上時，先將箱體的卡扣部滑動嵌卡于本體后方二側邊的扣持部上結合成為一體，由于箱體相鄰于卡扣部處的對接面便會抵靠于本體的結合面上，并使防盜模組觸發部的偵測元件受到結合面的阻擋，且二連桿頂持于連動體而無法被拉簧拉動，便可防止觸發板脫離于墨水匣驅動部的沖擊物觸發持墨體進行噴墨，并利用鎖定裝置的操作部鎖定時，可連動控制部遠離于觸發部的連動體以控制防盜模組啟動防盜機制，且因箱體開口下方軸部樞接的門板開啟方向為錢箱與主機組裝的對接面，并利用外殼罩覆于箱體外部，使錢箱較無弱點可以破壞，以增加錢箱竊取或破壞的難度。

本發明的另一目的在于當錢箱未依鎖定裝置正常解鎖程序強行取下時，防盜模組觸發部的偵測元件將不會受到主機本體結合面阻擋而形成觸發狀態，便可釋放拉簧拉動于連動體，并連動觸發板與沖擊物形成分離，便可釋放沖擊物上套設的彈簧彈性撐抵于沖擊物朝容器內的持墨體快速彈出，并以撞擊或刺入的方式將持墨體擊破或碎裂后引發墨水沿著容器底部的多個供墨通道流入箱體內部，且因供墨通道的出口形成錯位設置，可使墨水均勻污染紙鈔使其外觀至少一個角落染上明顯記號，此種持墨體為玻璃或膠膜所制成的墨囊設計，并在驅動部引發持墨體的墨囊噴墨后容器的容置槽內仍可重新補充墨囊，且沖擊物與彈簧也可配合觸發部的觸發板安裝，使錢箱重新恢復原有的防盜機制。

本發明的再一目的在于鎖定裝置的操作部包括有密碼鎖、連動機構及同號鎖，當現場管理者欲將錢箱解除鎖定或取下時，由于密碼鎖受到連動機構及同號鎖控制作動，便需要先對密碼鎖解鎖，再對同號鎖解鎖后，才能利用操作部連動控制部的擺臂旋動撐抵于防盜模組觸發部的連動體上形成解鎖狀態，以防止觸發板脫離于墨水匣驅動部的沖擊物觸發持墨體自動噴墨；反之，當同號鎖上鎖時，操作部便會連動控制部的擺臂遠離且不撐抵于觸發部的連動體，使觸發板將會被拉簧向下拉動，并脫離于驅動部的沖擊物而觸發持墨體進行噴墨，且因密碼鎖與同號鎖連動需要經由解鎖與鑰匙開啟才可順利將錢箱取下，所以可增加被不法之徒破解密碼與開鎖的難度，并降低錢箱遭到竊取的機率。

本發明的又一目的在于鎖定裝置在操作部的連動機構樞接有可供同號鎖以作動部帶動其旋動位移的導軌板，并在導軌板處設有鎖定部的扣板，且扣板上樞接有可供導軌板旋動推抵而沿著其軌跡滾動位移的導輪，當錢箱組裝于主機上時，可將箱體的卡扣部滑動嵌卡于本體的扣持部上，并利用鑰匙插入同號鎖的作動部內，再由作動部帶動導軌板旋動推抵于導輪使扣板扣持于扣持部的嵌槽形成鎖定狀態，且因鎖定部的扣板連結于操作部的同號鎖相互連動，可預防忘記解鎖即取下錢箱而誤觸發防盜模組作動，并增加錢箱竊取的難度。

本發明的還一目的在于鎖定裝置于操作部的同號鎖外側處為設有鎖定部的防觸發擋片，當現場管理者在鎖定裝置處于解鎖狀態下將錢箱取下時，可使防觸發擋片一側處的頂推部將不會受到主機本體的結合面阻擋，便可藉由扭簧帶動防觸發擋片另一側處的卡制部朝操作部旋動，此時，若是將同號鎖上鎖，便會帶動連動機構的第二連桿以抵止面阻擋于防觸發擋片的卡制部上而無法上鎖，以避免錢箱處于解鎖狀態下不慎將操作部上鎖而觸發防盜模組作動，具有防止誤觸發噴墨的機制；反之，當錢箱組裝于主機上后，該防觸發擋片的頂推部便會抵持于本體的結合面上，并連動卡制部與連動機構的第二連桿形成分離后，同號鎖才可進行上鎖以連動控制部控制防盜模組啟動防盜機制。

附圖說明

圖1為本發明的立體外觀圖；

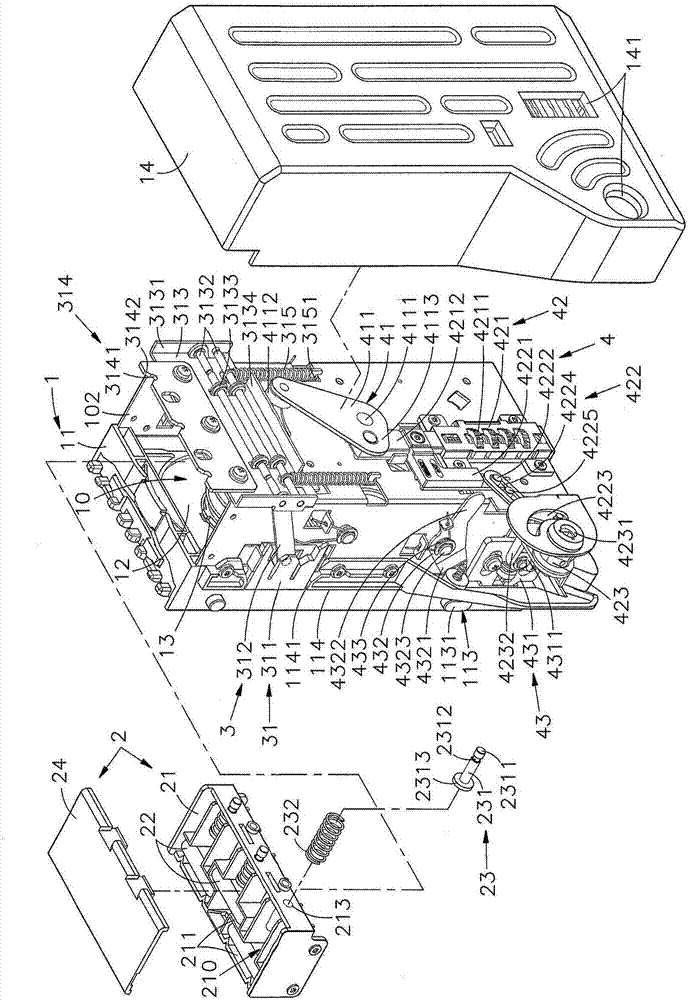

圖2為本發明的立體分解圖；

圖3為本發明另一視角的立體分解圖；

圖4為本發明優選實施例的立體分解圖；

圖5為本發明優選實施例的側視圖；

圖6為本發明錢箱脫離于主機觸發防盜模組時的立體外觀圖；

圖7為本發明墨水匣噴墨紙鈔前的局部俯視圖；

圖8為本發明墨水匣噴墨紙鈔后的側視剖面圖；

圖9為本發明錢箱解鎖前的前視圖；

圖10為本發明錢箱解鎖時的前視圖；

圖11為本發明錢箱解鎖后的側視圖；

圖12為本發明錢箱門板開啟時的立體外觀圖。

【附圖標記說明】

1、錢箱

10、容置空間

101、開口

102、裝配口

11、箱體

111、軸部

112、門板

113、卡扣部

1131、凸柱

114、對接面

1141、導槽

1142、通孔

12、抵壓板

13、彈性元件

14、外殼

140、定位空間

141、鏤空孔

2、墨水匣

21、容器

210、儲存空間

211、容置槽

212、供墨通道

2121、出口

213、穿孔

22、持墨體

220、墨囊

221、墨水

23、驅動部

231、沖擊物

2311、頭端

2312、頸部

2313、抵觸部

232、彈簧

24、蓋板

3、防盜模組

31、觸發部

311、偵測元件

312、連桿

313、連動體

3131、折邊

3132、樞軸

3133、導引輪

3134、阻擋片

314、觸發板

3141、扣槽

3142、導斜面

315、拉簧

3151、端腳

4、鎖定裝置

41、控制部

411、擺臂

4111、轉軸

4112、頂推輪

4113、推移部

42、操作部

421、密碼鎖

4211、撥圈

4212、連接軸

422、連動機構

4221、第一連桿

4222、軸柱

4223、第二連桿

4224、限位孔

4225、支柱

4226、抵止面

423、同號鎖

4231、作動部

4232、導軌板

43、鎖定部

431、扣板

4311、導輪

432、防觸發擋片

4321、頂推部

4322、卡制部

4323、軸桿

433、扭簧

5、主機

51、本體

510、紙鈔通道

511、側邊

5111、結合面

512、扣持部

5121、嵌槽

5122、卡槽

52、接收裝置

53、壓鈔裝置

530、壓鈔通道

531、傳動輪組

532、壓鈔板

6、紙鈔

具體實施方式

為使本發明的目的、技術方案和優點更加清楚明白，以下結合具體實施例，并參照附圖，對本發明作進一步的詳細說明。

請參閱圖1-5所示，分別為本發明的立體外觀圖、立體分解圖、另一視角的立體分解圖、優選實施例的立體分解圖及側視圖，由圖中可清楚看出，本發明具染墨保鈔功能的防盜錢箱包括有錢箱1、墨水匣2、防盜模組3及鎖定裝置4，其中：

該錢箱1的箱體11內部形成有一側處具開口101的容置空間10，并在開口101下方處的軸部111上樞接有可供開啟或閉合于開口101處的框型門板112，且箱體11相鄰于開口101處的二側壁上縱向設有具多個凸柱1131的卡扣部113，再在箱體11上方處形成有連通至容置空間10內的裝配口102，而箱體11的容置空間10內收納有可受到門板112阻擋限位的抵壓板12，且抵壓板12相對于開口101的另一側處設有可與抵壓板12及箱體11容置空間10底面相互抵持的多個彈性元件13；另外，箱體11相鄰于卡扣部113處的二側壁上凸設有與側壁形成垂直的對接面114，并在對接面114上皆朝卡扣部113設有橫向的導槽1141及位于導槽1141下方處的至少一個通孔1142，而箱體11位于不具開口101位置的周圍處罩覆結合有利用螺絲鎖固的方式定位于對接面114上的金屬外殼14，并在外殼14與箱體11之間形成有定位空間140，且外殼14表面上設有多個鏤空孔141。

該墨水匣2設置于箱體11的裝配口102處且位于外蓋14的定位空間140內，并在墨水匣2所具的容器21內部形成有儲存空間210，并在儲存空間210內分隔形成有至少一個可供持墨體22收納定位的容置槽211，且容置槽211底部所形成的供墨通道212處具有連通至箱體11容置空間10內的出口2121，再在容器21周邊處設有連通至容置槽211內的穿孔213；此外，持墨體22具有可由玻璃或膠膜材質所制成的長條狀墨囊220，并在墨囊220內皆填充有墨水221(如圖7、8所示)。

再者，容器21側邊上設有驅動部23，該驅動部23包括有至少一個穿設于穿孔213中且對應于持墨體22處的沖擊物(如撞針或頂桿等)231及套設于沖擊物231上的彈簧232，并在沖擊物231一側處形成有穿出至穿孔213外部的頭端2311，且頭端2311相鄰于穿孔213處的外表面上形成有外徑縮小的頸部2312，再在沖擊物231相對于頭端2311的另一側處形成有外徑變大的抵觸部2313，而彈簧232一端抵持于容置槽211內壁面處，并由彈簧232的另一端彈性撐抵于沖擊物231的抵觸部2313上后，可使彈簧232呈一預壓或釋放狀態；此外，容器21的儲存空間210上方開口處結合有可重復拆裝的蓋板24。

該防盜模組3設置于箱體11上且位于外蓋14的定位空間140內，并在箱體11相鄰于開口101上方處的二側壁上設有至少一個觸發部31，且觸發部31分別具有偵測元件311及樞接于偵測元件311上的連桿312，再在連桿312相對于偵測元件311的另一端處樞接有可帶動連桿312以連動偵測元件311位于對接面114導槽1141處橫向滑動位移的連動體313，而連動體313抵持于箱體11表面上，并在連動體313二側處設有可供至少一個樞軸3132橫向穿設的折邊3131，且其中一樞軸3132相鄰于二折邊3131處分別與連桿312相互樞接，再在樞軸3132上分別套設有穿過連動體313而抵持于箱體11表面上以輔助連動體313縱向滑動位移的多個導引輪3133，且連動體313下方中央處朝外彎折延伸有橫向的阻擋片3134。

然而，上述的連動體313上方相鄰于墨水匣2驅動部23處設有可與沖擊物231相連結的觸發板314，并在觸發板314端緣處向內剖設有扣持于沖擊物231頸部2312上使彈簧232呈一預壓狀態而不會觸發驅動部23作動的多個扣槽3141，且各扣槽3141內壁面處朝外漸擴形成有可導引頸部2312卡入于扣槽3141內的導斜面3142，而連動體313下方處的另一樞軸3132上連結有至少一個可拉動連動體313向下滑移使觸發板314脫離沖擊物231以觸發驅動部23作動的拉簧315，并在拉簧315上下二端皆具有分別套設于樞軸3132與箱體11表面的卡勾(圖中未標號)上呈一定位的端腳3151。

該鎖定裝置4設置于箱體11上且位于外蓋14的定位空間140內，并包括有控制部41、操作部42及鎖定部43所組成，其控制部41的擺臂411上設有轉軸4111，并在擺臂411一側對應于連動體313阻擋片3134處設有頂推輪4112，且擺臂411的另側處設有推移部4113及操作部42，該操作部42包括有密碼鎖421、連動機構422及同號鎖423，而密碼鎖421的多個撥圈4211中穿設有樞接于推移部4113處以帶動擺臂411遠離或旋動撐抵于連動體313上的連接軸4212，并在連接軸4212位于撥圈4211與推移部4113之間連結有連動機構422可帶動連接軸4212縱向伸縮位移的直角狀第一連桿4221，且第一連桿4221遠離密碼鎖421的另一側處以軸柱4222樞接于く形狀第二連桿4223一側處的限位孔4224，再在限位孔4224中穿設有可供第二連桿4223作為支點以帶動第一連桿4221位移的支柱4225，且第二連桿4223中段相鄰于限位孔4224的側邊處形成有向外轉折的階面狀抵止面4226(如圖10所示)，此外第二連桿4223的另一側處樞接有可供同號鎖423以作動部4231帶動其旋動位移的導軌板4232，并在導軌板4232處設有鎖定部43的扣板431及位于扣板431上方處的防觸發擋片432，且扣板431上樞接有可供導軌板4232旋動推抵沿著其軌跡而帶動扣板431橫向穿出于對接面114下方通孔1142處的導輪4311，而防觸發擋片432一側處設有穿出于對接面114上方通孔1142處的頂推部4321，并在防觸發擋片432的另一側處設有卡制部4322，且防觸發擋片432中段樞接的軸桿4323上套設有二端分別抵持于防觸發擋片432與箱體11表面的卡勾(圖中未標號)上的扭簧433。

本發明具染墨保鈔功能的防盜錢箱應用于紙鈔接收機、自動化販賣機器或其他可提供商品購買、消費服務的主機5內，并在本體51前方處具有可供紙鈔6插入的入鈔口(圖中未示出)，且入鈔口向內延伸有紙鈔通道510，而本體51內部對應于紙鈔通道510處設有接收裝置52及位于接收裝置52下方處的壓鈔裝置53，并在本體51后方相對的二側邊511上皆形成有結合面5111，且二結合面5111上向內剖設有扣持部512橫向的多個嵌槽5121后，再分別向上轉折形成有縱向的卡槽5122；另外，壓鈔裝置53后方處縱向形成有壓鈔通道530，并在壓鈔裝置53內部設有可供動力裝置(圖中未示出)驅動將紙鈔6位移至壓鈔通道530處的傳動輪組531，以及可供動力裝置驅動連桿機構(圖中未示出)而帶動其推抵于通過的紙鈔6朝錢箱1開口101處位移的壓鈔板532。

然而，上述的接收裝置52內部設有抵壓輪組(圖中未示出)及可驅動抵壓輪組帶動紙鈔6沿著紙鈔通道510位移至辨識裝置處的馬達，并且辨識裝置具有可辨識紙鈔6真偽與面值的取樣辨識模組，以及可偵測紙鈔6通過時啟動或停止馬達驅動抵壓輪組帶動于紙鈔6位移的多個感測器，且該接收裝置52與壓鈔裝置53連接有電源供應模組，以提供主機5具有紙鈔6真偽辨識、接收及退出功能，并可適用于各國不同材質與尺寸的紙鈔6，而壓鈔裝置53優選實施為設置于主機5的本體51內部，但于實際應用時，亦可依結構設計將壓鈔裝置53設置于錢箱1的開口101處并與抵壓板12相互對正，且門板112也可配合壓鈔裝置53樞接于箱體11相鄰抵壓板12另側的開口101處，以構成具壓鈔功能的錢箱1，此部分有關主機5結構設計屬于現有技術的范疇，且該細部的構成亦并非本案的發明要點，不再贅述。

當錢箱1與主機5組裝時，先將箱體11裝設于本體51后側處，其卡扣部113的凸柱1131便會橫向嵌入于扣持部512上對應的嵌槽5121內，并將對接面114抵靠于本體51二側邊511的結合面5111上后，再向上推移于箱體11使凸柱1131沿著嵌槽5121滑動嵌卡于卡槽5122內，且因鎖定裝置4的操作部42露出于外殼14的鏤空孔141處，便可利用鑰匙(圖中未示出)穿過鏤空孔141插入同號鎖423的作動部4231內，并由作動部4231帶動導軌板4232旋動推抵于鎖定部43扣板431的導輪4311沿著其軌跡滾動位移，且待導輪4311帶動扣板431橫向穿出于對接面114的通孔1142處后，便可藉由扣板431扣持于扣持部512的嵌槽5121形成鎖定狀態，使箱體11組裝固定于本體51后側處而不會產生脫離，且因鎖定部43的扣板431為連結于操作部42的同號鎖423相互連動，可預防現場管理者忘記解鎖即取下錢箱1而誤觸發防盜模組3作動，并增加錢箱1被不法之徒竊取的難度。

當錢箱1組裝于主機5上時，由于箱體11的對接面114便會抵靠于本體51二側邊511的結合面5111上，并使防盜模組3相鄰于開口101二側壁上的觸發部31偵測元件311受到結合面5111的阻擋而無法橫向滑動位移，且二連桿312頂持于連動體313的樞軸3132上，所以連動體313無法被拉簧315拉動，便可防止觸發板314脫離于墨水匣2驅動部23的沖擊物231，以避免因驅動部23不慎觸發持墨體22進行噴墨的動作，同時藉由鎖定裝置4的操作部42帶動鎖定部43以扣板431扣持于本體51的扣持部512上形成鎖定狀態時，可連動控制部41的擺臂411遠離于觸發部31的連動體313，以控制防盜模組3啟動防盜機制，且因箱體11的門板112開啟方向為錢箱1與主機5組裝的對接面114，并利用外殼14罩覆于箱體11、墨水匣2、防盜模組3與鎖定裝置4外部，其外殼14表面上亦無任何組合開口露出，使錢箱1外部較無弱點可以破壞，以增加錢箱1竊取或破壞的難度，更具有良好的防盜功能。

當使用者將紙鈔6由主機5本體51的入鈔口處插入紙鈔通道510內時，可由接收裝置52帶動紙鈔6位移至壓鈔裝置53，并在傳動輪組531帶動紙鈔6位移至壓鈔通道530內，再利用壓鈔板532推動紙鈔6通過箱體11的門板112處而抵貼于抵壓板12上，使彈性元件13受到抵壓板12推頂的作用產生彈性變形，即可將紙鈔6側向壓入于箱體11的容置空間10內，且待壓鈔板532退回至原位，使可藉由彈性元件13彈性撐抵于抵壓板12上，并使紙鈔6夾持于抵壓板12與門板112之間呈一定位，再依照上述的方式將多個紙鈔6依序壓入箱體11的容置空間10內進行收納形成堆迭，以完成主機5接收紙鈔6的動作。

請搭配參閱圖6-8所示，分別為本發明錢箱脫離于主機觸發防盜模組時的立體外觀圖、墨水匣噴墨紙鈔前的局部俯視圖及墨水匣噴墨紙鈔后的側視剖面圖，由圖中可清楚看出，當不法之徒未依鎖定裝置4正常操作或解鎖的程序而強行破壞或取下錢箱1時，便會造成箱體11的對接面114脫離于主機5本體51二側邊511的結合面5111處，且因防盜模組3觸發部31的偵測元件311不會受到阻擋而形成觸發狀態，便可釋放拉簧315拉動于連動體313朝控制部41的擺臂411處向下滑移，并由連動體313連動于連桿312使偵測元件311沿著導槽1141處穿出至對接面114外部，以及觸發板314脫離于墨水匣2驅動部23的沖擊物231，且待觸發板314的扣槽3141與沖擊物231的頸部2312形成分離，便可釋放彈簧232彈性撐抵于沖擊物231朝容器21內的持墨體22處快速彈出，并由沖擊物231的抵觸部2313以撞擊或刺入的方式自動將持墨體22的墨囊220擊破或碎裂后引發墨水221沿著供墨通道212分別通過出口2121處，再向下流入于箱體11的容置空間10內朝多個紙鈔6進行噴墨染鈔的動作，使紙鈔6至少一個角落將會染上有不褪色的墨水221而立即失去市場價值或交易功能，藉此可嚇阻不法之徒而具有防盜的效用，并降低錢箱1遭到破壞或竊取紙鈔6的機率。

由于持墨體22為玻璃或膠膜所制成的墨囊220設計，并在驅動部23引發持墨體22的墨囊220噴墨后，容器21的容置槽211內仍可重新補充墨囊220，且驅動部23的沖擊物231與彈簧232也可配合觸發部31的觸發板314安裝，使錢箱1的防盜模組3重新恢復原有的防盜機制，而墨水匣2的容器21三個供墨通道212的出口2121形成錯位設置，可使持墨體22的墨水221均勻的污染箱體11內部所收納各容量與堆迭高度的紙鈔6，并在紙鈔6外觀至少一個角落會染上明顯記號且無法用水洗去，一般使用紅、藍或青色等不褪色的墨水221，此種染上有不褪色墨水221的紙鈔6不僅可方便民眾、商家及銀行等很容易辨識以警惕和拒收，并使該紙鈔6將會立即失去原有的市場價值或交易功能，即可阻止遭到不法之徒竊取的紙鈔6流通市場，只有特定金融機構或受授權保安當局等才可以到國行換回等值的紙鈔6，以嚇阻不法之徒竊取錢箱1的意圖，保安當局也可追蹤紙鈔6來歷以利于循線查緝，協助警方更有效的偵破竊案。

請同時參閱圖9-12所示，分別為本發明錢箱解鎖前的前視圖、解鎖時的前視圖、解鎖后的側視圖及錢箱門板開啟時的立體外觀圖，由圖中可清楚看出，當現場管理者欲將錢箱1解除鎖定或從主機5上取下時，需要先將鎖定裝置4操作部42的密碼鎖421進行解鎖，便可撥動密碼鎖421露出于外殼14鏤空孔141處的多個撥圈4211轉到正確的密碼組合，且因密碼鎖421的連接軸4212受到連動機構422及同號鎖423控制作動，所以需要先對密碼鎖421解鎖，再對同號鎖423解鎖，才能利用操作部42來連動控制部41的擺臂411遠離或旋動撐抵于防盜模組3觸發部31的連動體313上形成鎖定或解鎖狀態。

當操作部42的同號鎖423進行解鎖時，先將鑰匙(圖中未示出)插入作動部4231內朝逆時針的方向轉動，并由作動部4231帶動導軌板4232使連動機構422的第二連桿4223以限位孔4224中穿設的支柱4225作為支點向上旋動，且第二連桿4223另一側處的限位孔4224便會推抵于第一連桿4221的軸柱4222向下位移，同時使密碼鎖421的連接軸4212拉動于控制部41擺臂411的推移部4113向下位移，再由擺臂411以轉軸4111作為軸心向上旋動而連動另一側處的頂推輪4112撐抵于連動體313的阻擋片3134上，使拉簧315無法拉動連動體313，便可防止觸發板314脫離于驅動部23的沖擊物231而觸發墨水匣2的持墨體22自動噴墨；反之，當同號鎖423上鎖時，該操作部42便會連動控制部41的擺臂411遠離且不撐抵于觸發部31的連動體313，使觸發板314將會被拉簧315向下拉動，并脫離于驅動部23的沖擊物231而觸發持墨體22進行噴墨。

而操作部42的同號鎖4231解鎖的過程中，其作動部4231便會帶動導軌板4232呈一角度旋動，并使鎖定部43的扣板431以導輪4311沿著導軌板4232的軌跡退回至原位，且待扣板431脫離于本體51的扣持部512形成解鎖狀態，便可將箱體11的卡扣部113滑動退出于本體51的扣持部512處，并使錢箱1與主機5形成分離后，現場管理者才可將門板112由錢箱1與主機5組裝的對接面114同側方向來進行開啟，再取出箱體11內部所收納沒有染墨的多個紙鈔6，以完成取鈔的動作。

當現場管理者在鎖定裝置4處于解鎖狀態下將錢箱1從主機5上取下時，可使鎖定部43防觸發擋片432一側處的頂推部4321將不會受到本體51側邊511的結合面5111阻擋，便可藉由扭簧433帶動頂推部4321以軸桿4323作為軸心旋動穿出于箱體11對接面114的通孔1142處，且防觸發擋片432另一側處的卡制部4322朝操作部42向下旋動至定位，此時，若是將同號鎖423上鎖，便會帶動連動機構422的第二連桿4223以抵止面4226阻擋于防觸發擋片432的卡制部4322上而無法旋動，藉此可利用防觸發擋片432防止同號鎖423上鎖，以避免現場管理者在錢箱1處于解鎖狀態取下后不慎將操作部42上鎖而觸發防盜模組3作動，具有防止墨水匣2誤觸發自動噴墨的機制，并保護錢箱1內部所收納的紙鈔6不會被染墨造成污損而失去交易功能；反之，當錢箱1組裝于主機5上后，該防觸發擋片432的頂推部4321便會抵持于本體51側邊511的結合面5111上退回至原位，并使卡制部4322與連動機構422的第二連桿4223形成分離后，同號鎖423才可進行上鎖，再由操作部42連動控制部41控制防盜模組3啟動防盜機制。

而防盜模組3的觸發部31可配合觸發墨水匣2的驅動部23噴墨機制，并利用鎖定裝置4的操作部42連動控制部41控制防盜模組3的觸發部31啟動防盜機制，以及鎖定部43使錢箱1組裝于主機5上后穩固的連結，便可增加錢箱1強行破壞取下所需的時間，且因操作部42的密碼鎖421與同號鎖423連動，便需要經由解鎖與鑰匙開啟才可順利將錢箱1取下，所以可增加被不法之徒破解密碼與開鎖的難度，當錢箱1未依鎖定裝置4正常解鎖程序而強行取下時，防盜模組3便會觸發墨水匣2的持墨體22朝錢箱1內部的多個紙鈔6進行噴墨，并造成紙鈔6染上有不褪色的墨水221而立即失去交易功能，藉此可嚇阻不法之徒竊取錢箱1，以防止紙鈔6被竊及提高錢箱1的安全性。

然而，上述防盜模組3的觸發部31偵測錢箱1脫離主機5的方式為利用偵測元件311(如滑塊)不會受到本體51阻擋而形成觸發狀態，便可釋放拉簧315拉動于連動體313，并由連動體313連動于連桿312，以及觸發板314與墨水匣2驅動部23的沖擊物231形成分離，使沖擊物231可透過彈簧232釋放后的彈性力朝持墨體22處快速彈出，再由沖擊物231以撞擊或刺入的方式將持墨體22擊破或碎裂后，便可利用機械原理觸發持墨體22將錢箱1內部的紙鈔6染上不褪色墨水221以達到防盜效果，但于實際應用時，防盜模組3的觸發部31亦可為各種型式的感測器(如位移感測器、壓力感測器等)，并在偵測錢箱1脫離主機5時可觸發驅動部23(如噴墨頭、空氣幫浦、馬達所連接的連桿機構、齒輪機構，或者是電磁閥控制氣缸等所驅動)使持墨體22朝錢箱1內部的紙鈔6進行噴墨，且該鎖定裝置4的控制部41也可為機械式或電磁式開關(如鑰匙開關、繼電器、撥動開關、晶體管或二極管開關等)，便可利用操作部42以電子控制方式控制防盜模組3的觸發部31形成鎖定或解鎖狀態，故凡是可達成前述防盜模組3可觸發墨水匣2噴墨機制，并利用鎖定裝置4控制防盜模組3防盜機制形成鎖定或解鎖狀態的方式皆應受本發明所涵蓋，此種簡易修飾及等效結構變化，均應同理包含于以下本發明的申請專利范圍內。

是以，本發明主要針對錢箱1的箱體11內部形成有一側處具開口101的容置空間10，并在箱體11相鄰于開口101另一側所形成連通至容置空間10內的裝配口102處設置有墨水匣2容器21上的持墨體22及驅動部23，且箱體11上分別設置有防盜模組3的觸發部31、鎖定裝置4的控制部41及可連動控制部41以控制觸發部31防盜機制形成鎖定或解鎖狀態的操作部42，當錢箱1未依鎖定裝置4正常解鎖程序而從主機5上強行取下時，防盜模組3的觸發部31便會偵測錢箱1脫離于主機5而觸發墨水匣2的驅動部23，并由持墨體22朝箱體11內收納的紙鈔6進行噴墨，使紙鈔6染上不褪色墨水221而立即失去交易功能為保護重點，藉此可嚇阻不法之徒竊取錢箱1，進而防止紙鈔6被竊取及提高錢箱1安全性。

以上所述的具體實施例，對本發明的目的、技術方案和有益效果進行了進一步詳細說明，應理解的是，以上所述僅為本發明的具體實施例而已，并不用于限制本發明，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
