本發明涉及工具技術領域，特別涉及一種帶圓割管刀的管子鉗。

背景技術：

現有的管子鉗得到廣泛的應用，但存在功能單一的問題。

技術實現要素：

本發明的目的在于改進已有技術的不足，提供一種帶圓割管刀的管子鉗，除了保持現有管子鉗的功能，還能為輕松切割水管提供方便。

本發明是通過提供以下技術方案實現的。

設計制造一種帶圓割管刀的管子鉗，所述管子鉗由活動鉗體、調節螺母和固定鉗體組成，所述“”形的活動鉗體的上端設有朝左的活動鉗頭，所述活動鉗頭的下端面從左到右設有均布、一體結構的凸條，所述活動鉗體的下端設有一體結構的扁螺桿，所述扁螺桿的左、右兩端設有與調節螺母的螺紋孔配合聯接的外螺紋，所述扁螺桿的前、后端面分別設有豎直的第一長凹孔。

所述的調節螺母設在固定鉗體右端一體結構的鉗座的前、后相通的第一方形通孔內。

所述的鉗座的前、后寬度中心從上到下設有與第一方形通孔垂直并且相通的第二方形通孔。

所述的扁螺桿左、右兩端的外螺紋的下端插入第二方形通孔的上端后與調節螺母的螺紋孔配合聯接，然后從第二方形通孔的下端穿出，伸出在鉗座的下端面。

所述的固定鉗體的上端設有與活動鉗頭相向的固定鉗頭，所述固定鉗頭的上端面從左到右設有均布、一體結構的凸條。

所述的固定鉗體的下端設有一體結構的手柄，所述手柄的前、后端面分別設有豎直的第二長凹孔。

本發明的技術方案是：管子鉗的手柄的下端設有方形支座，方形支座的下端右部分別設有一體結構的兩個前耳座A和兩個后耳座A，兩個前耳座A和兩個后耳座A之間的空間內分別設有向心滾子軸承。

所述的兩個前耳座A和兩個后耳座A之間的中心線下端設有用于切割鋼管的、與兩個向心滾子軸承相向的圓割管刀。

所述的向心滾子軸承的內徑與銷軸A過渡配合，銷軸A后端的軸肩A與后耳座A的第一圓通孔動配合，銷軸A的前端與前耳座A的第二圓通孔動配合，銷軸A前端的螺桿A與螺母A鎖緊在一起。

所述的向心滾子軸承的前端面與前耳座A的后端面之間設有用于調整間隙的墊片A，墊片A的內孔與銷軸A動配合。

所述的圓割管刀的圓筒形的刀體的內圓孔與銷軸B動配合，銷軸B后端的軸肩B與后耳座B的第三圓通孔動配合，銷軸B的前端與前耳座B的第四圓通孔動配合，銷軸B前端的螺桿B與螺母B鎖緊在一起。

所述的圓割管刀的刀體的前端面與前耳座B的后端面之間設有用于調整間隙的墊片B，墊片B的內孔與銷軸B動配合。

所述的前耳座B和后耳座B的下端分別與刀座的前、后端一體結構連接，前耳座B和后耳座B之間的刀座上設有圓弧凹孔。

所述的刀座的左端與方形刀桿的下端右部一體結構連接，刀座與方形刀桿為“”形結構。

所述的方形刀桿的中心線上設有細長圓凹孔，細長圓凹孔內設有調節螺桿，細長圓凹孔的孔徑大于調節螺桿的螺紋外徑。

所述的方形刀桿的外表面與方形支座左端的第三方形通孔動配合，方形刀桿在調節螺桿的作用下能夠在第三方形通孔內上、下滑動。

所述的方形刀桿的上端面設有方形螺母，方形螺母的螺紋孔與調節螺桿配合聯接。

所述的方形螺母與方形刀桿的上端用螺栓鎖緊在一起。

所述的調節螺桿的上端設有光軸，光軸的上端設有軸肩C，軸肩C的上端設有軸頭，軸頭的上端設有四方柱，四方柱的上方設有螺桿C。

所述的光軸與手輪架的第五圓通孔動配合，手輪架的右端與手柄的下端左部一體結構連接。

所述的軸肩C設在端蓋的內空腔內，端蓋上端的第六圓通孔與軸頭動配合，端蓋下部外端的法蘭與手輪架用螺栓鎖緊在一起。

所述的四方柱與手輪的四方孔動配合，通過螺母C與螺桿C聯接，將手輪鎖緊在軸頭的上端面，將手輪和調節螺桿鎖緊在一起。

本發明的有益效果是：平常作管子鉗使用，安裝或維修管路需要切割水管時，只要將整根水管夾緊在虎鉗或?qū)Ｓ脢A緊工具上，將水管卡入圓割管刀的刀刃與兩個相向的向心滾子軸承之間，將圓割管刀的刀刃對準水管的切割標記線，順時針方向旋轉手輪，使調節螺桿順時針方向轉動，使方形刀桿和圓割管刀往上移，使圓割管刀的刀刃擠入水管的管壁內，用手握住管子鉗的手柄上端繞著水管轉一圈，將水管的管壁切割一圈，然后再順時針方向旋轉手輪，使調節螺桿順時針方向轉動，使方形刀桿和圓割管刀往上移，使圓割管刀的刀刃再次擠入水管的管壁內，重復上述方法操作就能將水管切割斷。

本發明由于采用兩個向心滾子軸承與圓割管刀相向裝配配合使用，切割水管時，水管卡入兩個向心滾子軸承和圓割管刀之間，管子鉗不會從水管上掉下來，管子鉗能夠繞著水管轉動進行切割水管，使切割水管更加輕松。

切割水管時，兩個向心滾子軸承的外圈繞著水管的外徑表面轉動，可減小切割水管時的摩擦力，使切割水管時更加省力、輕松。

本發明由于采用上述結構，除了保持現有管子鉗的功能，還能為輕松切割水管提供方便。

附圖說明

下面結合附圖和實施例對本發明作進一步說明。

圖1是本發明的具體結構的結構示意圖。

圖2是本發明的具體結構的A-A剖視放大圖。

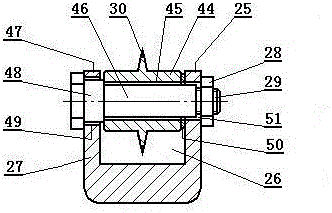

圖3是本發明的具體結構的B-B剖視放大圖。

圖4是本發明的具體結構的C-C剖視圖。

圖5是本發明的具體結構的D-D剖視圖。

圖中：1-活動鉗體，2-第二方形通孔，3-鉗座，4-第一方形通孔，5-調節螺母，6-扁螺桿，7-外螺紋，8-第一長凹孔，9-活動鉗頭，10-固定鉗頭，11-固定鉗體，12-第二長凹孔，13-手柄，14-第六圓通孔，15-手輪架，16-方形螺母，17-螺紋孔，18-調節螺桿，19-方形支座，20-方形刀桿，21-前耳座A，22-螺母A，23-向心滾子軸承，24-螺桿A，25-前耳座B，26-圓弧凹孔，27-刀座，28-螺母B，29-螺桿B，30-圓割管刀，31-細長圓凹孔，32-第三方形通孔，33-光軸，34-第五圓通孔，35-內空腔，36-軸肩C，37-端蓋，38-四方柱，39-手輪，40-四方孔，41-螺母C，42-螺桿C，43-軸頭，44-刀體，45-內圓孔，46-銷軸B，47-后耳座B，48-軸肩B，49-第三圓通孔，50-墊片B，51-第四圓通孔，52-空間，53-后耳座A，54-軸肩A，55-第一圓通孔，56-銷軸A，57-第二圓通孔，58-墊片A。

具體實施方式

下面結合實施例對本發明作進一步的說明。

如附圖所示，設計制造一種帶圓割管刀的管子鉗，管子鉗由活動鉗體1、調節螺母5和固定鉗體11組成，“”形的活動鉗體1的上端設有朝左的活動鉗頭9，活動鉗頭9的下端面從左到右設有均布、一體結構的凸條，活動鉗體1的下端設有一體結構的扁螺桿6，扁螺桿6的左、右兩端設有與調節螺母5的螺紋孔配合聯接的外螺紋7，扁螺桿6的前、后端面分別設有豎直的第一長凹孔8。

調節螺母5設在固定鉗體11右端一體結構的鉗座3的前、后相通的第一方形通孔4內。

鉗座3的前、后寬度中心從上到下設有與第一方形通孔4垂直并且相通的第二方形通孔2。

扁螺桿6左、右兩端的外螺紋7的下端插入第二方形通孔2的上端后與調節螺母5的螺紋孔配合聯接，然后從第二方形通孔2的下端穿出，伸出在鉗座3的下端面。

固定鉗體11的上端設有與活動鉗頭9相向的固定鉗頭10，固定鉗頭10的上端面從左到右設有均布、一體結構的凸條。

固定鉗體11的下端設有一體結構的手柄13，手柄13的前、后端面分別設有豎直的第二長凹孔12。

實施例：管子鉗的手柄13的下端設有方形支座19，方形支座19的下端右部分別設有一體結構的兩個前耳座A21和兩個后耳座A53，兩個前耳座A21和兩個后耳座A53之間的空間52內分別設有向心滾子軸承23。

兩個前耳座A21和兩個后耳座A53之間的中心線下端設有用于切割鋼管的、與兩個向心滾子軸承相向的圓割管刀30。

向心滾子軸承23的內徑與銷軸A56過渡配合，銷軸A56后端的軸肩A54與后耳座A53的第一圓通孔55動配合，銷軸A56的前端與前耳座A21的第二圓通孔57動配合，銷軸A56前端的螺桿A24與螺母A22鎖緊在一起。

向心滾子軸承23的前端面與前耳座A21的后端面之間設有用于調整間隙的墊片A58，墊片A58的內孔與銷軸A56動配合。

圓割管刀30的圓筒形的刀體44的內圓孔45與銷軸B46動配合，銷軸B46后端的軸肩B48與后耳座B47的第三圓通孔49動配合，銷軸B46的前端與前耳座B25的第四圓通孔51動配合，銷軸B46前端的螺桿B29與螺母B28鎖緊在一起。

圓割管刀30的刀體44的前端面與前耳座B25的后端面之間設有用于調整間隙的墊片B50，墊片B50的內孔與銷軸B46動配合。

前耳座B25和后耳座B47的下端分別與刀座27的前、后端一體結構連接，前耳座B25和后耳座B47之間的刀座27上設有圓弧凹孔26。

刀座27的左端與方形刀桿20的下端右部一體結構連接，刀座27與方形刀桿20為“”形結構。

方形刀桿20的中心線上設有細長圓凹孔31，細長圓凹孔31內設有調節螺桿18，細長圓凹孔31的孔徑大于調節螺桿18的螺紋外徑。

方形刀桿20的外表面與方形支座19左端的第三方形通孔32動配合，方形刀桿20在調節螺桿18的作用下能夠在第三方形通孔32內上、下滑動。

方形刀桿20的上端面設有方形螺母16，方形螺母16的螺紋孔17與調節螺桿18配合聯接。

方形螺母16與方形刀桿20的上端用螺栓鎖緊在一起。

調節螺桿18的上端設有光軸33，光軸33的上端設有軸肩C36，軸肩C36的上端設有軸頭43，軸頭43的上端設有四方柱38，四方柱38的上方設有螺桿C42。

光軸33與手輪架15的第五圓通孔34動配合，手輪架15的右端與手柄13的下端左部一體結構連接。

軸肩C36設在端蓋37的內空腔35內，端蓋37上端的第六圓通孔14與軸頭43動配合，端蓋37下部外端的法蘭與手輪架15用螺栓鎖緊在一起。

四方柱38與手輪39的四方孔40動配合，通過螺母C41與螺桿C42聯接，將手輪39鎖緊在軸頭43的上端面，將手輪39和調節螺桿18鎖緊在一起。

下面結合附圖對本發明的工作過程進行具體描述。

本發明的工作過程是：平常作管子鉗使用，安裝或維修管路需要切割水管時，只要將整根水管夾緊在虎鉗或?qū)Ｓ脢A緊工具上，反時針方向旋轉手輪，使調節螺桿反時針方向轉動，使方形刀桿和圓割管刀往下移，當圓割管刀的刀刃與兩個相向的向心滾子軸承的外徑之間的距離大于要切割的水管的直徑時，將水管卡入圓割管刀的刀刃與兩個相向的向心滾子軸承之間，將圓割管刀的刀刃對準水管的切割標記線，順時針方向旋轉手輪，使調節螺桿順時針方向轉動，使方形刀桿和圓割管刀往上移，使圓割管刀的刀刃擠入水管的管壁內，用手握住管子鉗的手柄上端繞著水管轉一圈，將水管的管壁切割一圈，然后再順時針方向旋轉手輪，使調節螺桿順時針方向轉動，使方形刀桿和圓割管刀往上移，使圓割管刀的刀刃再次擠入水管的管壁內，重復上述方法操作就能將水管切割斷。

兩個向心滾子軸承與圓割管刀相向裝配配合使用，切割水管時，水管卡入兩個向心滾子軸承和圓割管刀之間，管子鉗不會從水管上掉下來，管子鉗能夠繞著水管轉動進行切割水管，使切割水管更加輕松。

切割水管時，兩個向心滾子軸承的外圈繞著水管的外徑表面轉動，可減小切割水管時的摩擦力，使切割水管時更加省力、輕松。
