本發明涉及運輸領域，特別是一種車架陳列架。

背景技術：

電動三輪車已經是社會上常用的交通工具，市面上對于電動三輪車的需求也是很大，企業生產電動三輪車需要使用到的車架也是需求量猛增，但是對于生產山輪車車架的企業來說，由于企業占地面積有限，對于生產好的車架如何擺放就是一個很大的問題。成品的三輪車架尺寸較大且幾何外觀不規則，車架堆放不合適就會導致單位面積的三輪車架數量較低，不利于企業組織生產，而且不便于在車間內進行移動和運輸。

技術實現要素：

本發明的目的就是提供一種車架陳列架，以解決車架占地面積大，不易堆放，容易導致庫房空間緊張、嚴重影響物流正常流轉等問題。

本發明的目的是通過這樣的技術方案實現的，它包括車架陳列架包括底座、依靠裝置、固定裝置；所述依靠裝置垂直的安裝在底座的一邊上；所述固定裝置垂直且平行于靠板的安裝在底座的另一邊上；

所述底座底部設有可保證底座移動的4-8個萬向輪；所述底座安裝有依靠裝置或固定裝置的那一邊上的內部設有鉤槽，且鉤槽位于依靠裝置或固定裝置的外側；所述底座上安裝有依靠裝置或固定裝置的那一邊上設有與鉤槽配合的掛鉤，且掛鉤位于依靠裝置或固定裝置的外側；

進一步，所述依靠裝置包括2-5根等距布置的支撐桿；所述支撐桿垂直安裝在底座上；所述支撐桿均為空心桿。

進一步，所述固定裝置包括2根固定桿；所述固定桿包括外管、內套在外管內的內管和設置在外管上的鎖緊手柄；所述鎖緊手柄為L形，且一端穿過外管管壁并與外管螺紋轉動連接；所述外管垂直固定在底座上。

進一步，所述底座上安裝有依靠裝置和固定裝置的位置設有可將依靠裝置和固定裝置垂直插裝在底座上的插孔。

進一步，所述外管長度大于內管長度的兩倍。

進一步，所述萬向輪上均設有剎車裝置。

由于采用了上述技術方案，本發明具有如下的優點：

1、本發明車架陳列架，依靠裝置和固定裝置均采用插裝方式安裝在底座上，當不需使用陳列架時，可將依靠裝置和固定裝置與底座分離，從而可大大的減小閑置陳列架的空間占用量，有效解決庫房空間緊張、閑置陳列架嚴重影響庫房物流正常流轉的問題。

2、本發明車架陳列架，每個陳列架可首尾相連形成長龍，在車間轉運和上車是大大提高了工作效率。

3、本發明車架陳列架，其組成結構簡單，便于制造，生產成本低。

本發明的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。本發明的目標和其他優點可以通過下面的說明書和權利要求書來實現和獲得。

附圖說明

本發明的附圖說明如下。

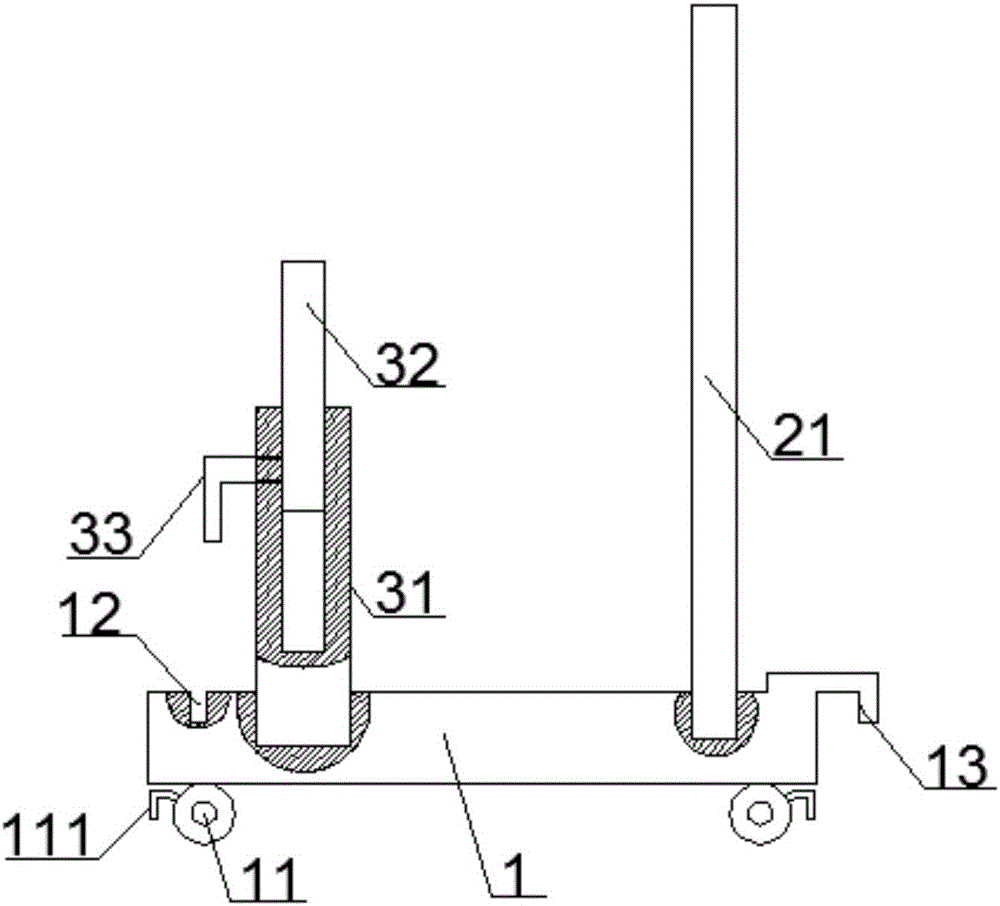

圖1為本發明的側面示意圖；

圖2為本發明的俯視示意圖；

圖3為本發明的組合使用示意圖。

圖中：1.底座；11.萬向輪；111.剎車裝置；12.鉤槽；13.掛鉤；2.依靠裝置；21.支撐桿；3.固定裝置；31.外管；32.內管；33.鎖緊手柄。

具體實施方式

下面結合附圖和實施例對本發明作進一步說明。

實施咧1：

如下圖1、圖2所示，車架陳列架包括車架陳列架包括底座1、依靠裝置2、固定裝置3；依靠裝置2垂直的安裝在底座1的一邊上；固定裝置3垂直且平行于靠板的安裝在底座1的另一邊上；

底座1底部設有可保證底座1移動的4個萬向輪11；底座1安裝有依靠裝置2或固定裝置3的那一邊上的內部設有鉤槽12，且鉤槽12位于依靠裝置2或固定裝置3的外側；底座1上安裝有依靠裝置2或固定裝置3的那一邊上設有與鉤槽12配合的掛鉤13，且掛鉤13位于依靠裝置2或固定裝置3的外側；

依靠裝置2包括3根等距布置的支撐桿21；支撐桿21垂直安裝在底座1上；所述支撐桿21均為空心桿。

固定裝置3包括2根固定桿；固定桿包括外管31、內套在外管31內的內管32和設置在外管31上的鎖緊手柄33；所述鎖緊手柄為L形，且一端穿過外管管壁并與外管螺紋轉動連接；所述外管31垂直固定在底座1上。

外管長度大于內管長度的兩倍。

底座1上安裝有依靠裝置2和固定裝置3的位置設有可將依靠裝置2和固定裝置3垂直插裝在底座1上的插孔。

萬向輪11上均設有剎車裝置111。

將依靠裝置和固定裝置3插裝在底座1上，使用萬向輪11上的剎車裝置111將底座1固定在地面上。調節固定裝置3上的內管32高度至最低，將車架放置在底座1上，調整固定裝置3的內管32至最高；松開剎車裝置111，移動陳列架至倉庫或上車所在位置。

實施咧2：

如下圖1、圖2、圖3所示，車架陳列架包括車架陳列架包括底座1、依靠裝置、固定裝置3；依靠裝置2垂直的安裝在底座1的一邊上；固定裝置3垂直且平行于靠板的安裝在底座1的另一邊上。

底座1底部設有可保證底座1移動的萬向輪11；底座1上安裝有依靠裝置2或固定裝置3的那一邊上的內部設有鉤槽12，且鉤槽12位于依靠裝置2或固定裝置3的外側；底座1上安裝有依靠裝置2或固定裝置3的那一邊上設有與鉤槽12配合的掛鉤13，且掛鉤13位于依靠裝置2或固定裝置3的外側；

依靠裝置2包括3根等距布置的支撐桿21；支撐桿21垂直安裝在底座1上；所述支撐桿21均為空心桿。

固定裝置3包括2根固定桿；固定桿包括外管31、內套在外管31內的內管32和設置在外管31上的鎖緊手柄33；所述鎖緊手柄為L形，且一端穿過外管管壁并與外管螺紋轉動連接；所述外管31垂直固定在底座1上。

外管長度大于內管長度的兩倍。

底座1上安裝有依靠裝置2和固定裝置3的位置設有可將依靠裝置2和固定裝置3垂直插裝在底座1上的插孔。

萬向輪11上均設有剎車裝置111。

將依靠裝置2和固定裝置3插裝在底座1上，使用萬向輪11上的剎車裝置111將底座1固定在地面上。調節固定裝置3上的內管32高度至最低，將車架放置在底座1上，調整固定裝置3的內管32至最高。

將第二個陳列架的底座1的掛鉤13套入第一個陳列架的鉤槽12內，使得兩個陳列架連接在一起，調節固定裝置3上的內管32高度至最低，將車架放置在底座1上，調整固定裝置3的內管32至最高。松開第一個陳列架的剎車裝置111，移動陳列架至倉庫或上車所在位置。

最后說明的是，以上實施例僅用以說明本發明的技術方案而非限制，盡管參照較佳實施例對本發明進行了詳細說明，本領域的普通技術人員應當理解，可以對本發明的技術方案進行修改或者等同替換，而不脫離本技術方案的宗旨和范圍，其均應涵蓋在本發明的權利要求范圍當中。
