本發明涉及齒形紙加工設備技術領域，具體的說是一種包裝用齒形紙疊壓成型機。

背景技術：

紙箱采用折疊的紙張和平面紙組合制成，將平面紙貼在齒形紙上，然后將這兩個紙層切割成條狀，在條狀的紙層上涂膠之后疊壓在一起，形成塊狀。

在現有加工過程中，每一道加工工序都要采用一個單獨的設備進行加工，不但占用空間大，且設備昂貴，每兩個工序之間還需要進行協調性調整，避免齒形紙在兩個工序之間經過時出現偏差，影響加工質量，在現代化精加工過程中難以滿足人們使用要求，加工效率不高，質量難以有效提高和保障。

技術實現要素：

針對上述技術的缺陷，本發明提出一種包裝用齒形紙疊壓成型機。

一種包裝用齒形紙疊壓成型機，包括安裝架，所述安裝架的上部為密封的框體，所述框體頂板與底板中部均開設有一條矩形孔，所述矩形孔的左右兩側均固定有毛刷，矩形孔左側、右側分別縱向安裝有一個切割輪，所述切割輪上均勻套有若干切割片，左側切割輪上的切割片與右側切割輪上的切割片一一對應，且相互錯開分布，并構成剪切結構；框體的左端面上通有吹風機，框體的右端面上連接有排氣孔，切割輪的后端穿過框體后端面分別套有一個齒輪，右側的齒輪為連接有一個驅動電機的主動輪，左側的為與主動輪嚙合的從動輪，所述主動輪的后側固連有一號主動鏈輪，所述從動輪的后側固連有二號主動鏈輪。

所述安裝架的中部左側縱向安裝有涂膠輪，安裝架的中部右側縱向安裝有推進輪，所述涂膠輪的左下部安裝有膠盒，所述膠盒中置有膠液，涂膠輪的下部浸入膠液中，所述膠盒的左側設有穿過安裝架的入膠口；所述涂膠輪后端穿過安裝架的后側板套有二號從動鏈輪，所述推進輪后端穿過安裝架的后側板套有一號從動鏈輪，所述一號從動鏈輪與一號主動鏈輪之間、二號從動鏈輪與二號主動鏈輪之間分別連接有一個鏈帶。

所述安裝架的底部沿縱向均勻設有若干通孔，安裝架底板下端面前側、后側分別通過鉸接的方式連接有一個壓架，所述壓架的下端分別橫向安裝有一個壓輪，壓架的中部分別安裝有一個彈簧，所述彈簧的另一端分別連接在安裝架對應側。

所述涂膠輪的表面附設有毛刷。

所述推進輪的表面附設有一層棉絮層。

所述安裝架左右兩側均沿縱向固定有一個側擋板，所述側擋板上分別設有一個條形孔，所述壓輪的左右兩端部分別滑動安裝在對應側條形孔內。

所述切割片外緣上均分布有鋸齒。

本發明的有益效果是：

本發明在現有加工設備工作原理的基礎上，采用合理的組合方式，采用新的裝配結構，將齒形紙的切割疊壓過程集中在一個整體設備中進行加工，各個加工步驟之間采用的設備相互協調，由于縮短了齒形紙的轉送過程，能夠大大降低齒形紙轉動過程中的偏差，提高紙張加工精度，降低設備使用量，降低加工成本。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1是本發明的立體圖；

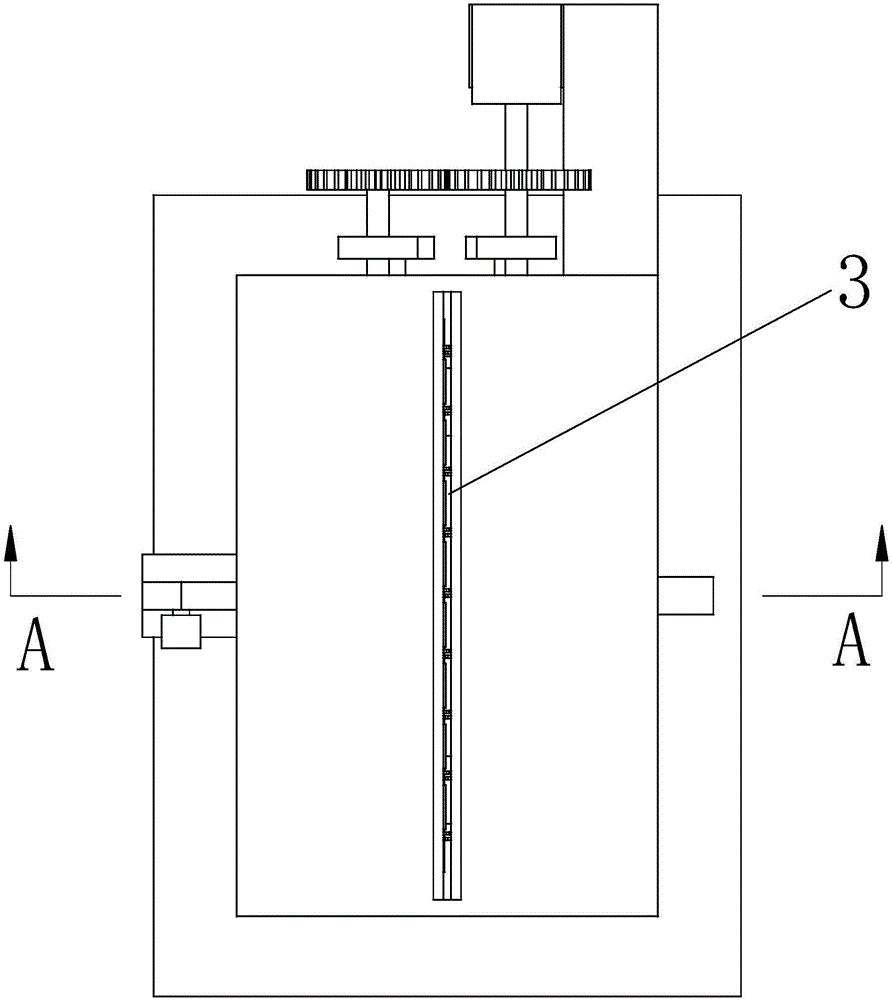

圖2是本發明的俯視圖；

圖3是圖2沿A-A剖視圖。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面對本發明進一步闡述。

如圖1至圖3所示，一種包裝用齒形紙疊壓成型機，包括安裝架1，所述安裝架1的上部為密封的框體2，所述框體2頂板與底板中部均開設有一條矩形孔3，所述矩形孔3的左右兩側均固定有毛刷4，矩形孔3左側、右側分別縱向安裝有一個切割輪5，所述切割輪5上均勻套有若干切割片6，左側切割輪5上的切割片6與右側切割輪5上的切割片6一一對應，且相互錯開分布，并構成剪切結構，用于將齒形紙以剪切方式將齒形紙切割成條狀；框體2的左端面上通有吹風機7，框體2的右端面上連接有排氣孔8，切割輪5的后端穿過框體2后端面分別套有一個齒輪9，右側的齒輪9為連接有一個驅動電機10的主動輪，左側的為與主動輪嚙合的從動輪，所述主動輪的后側固連有一號主動鏈輪11，所述從動輪的后側固連有二號主動鏈輪12。

所述安裝架1的中部左側縱向安裝有涂膠輪13，安裝架1的中部右側縱向安裝有推進輪14，所述涂膠輪13的左下部安裝有膠盒15，所述膠盒15中置有膠液，涂膠輪13的下部浸入膠液中，所述膠盒15的左側設有穿過安裝架1的入膠口16；所述涂膠輪13后端穿過安裝架1的后側板套有二號從動鏈輪17，所述推進輪14后端穿過安裝架1的后側板套有一號從動鏈輪18，所述一號從動鏈輪18與一號主動鏈輪11之間、二號從動鏈輪17與二號主動鏈輪12之間分別連接有一個鏈帶19。

所述安裝架1的底部沿縱向均勻設有若干矩形狀的通孔20，安裝架1底板下端面前側、后側分別通過鉸接的方式連接有一個壓架21，所述壓架21的下端分別橫向安裝有一個壓輪22，壓架21的中部分別安裝有一個彈簧23，所述彈簧23的另一端分別連接在安裝架1對應側。

所述涂膠輪13的表面附設有用于涂膠的毛刷。

所述推進輪14的表面附設有一層棉絮層，利用棉絮層壓在齒形紙上，在增加摩擦力的同時，不會將齒形紙的齒形結構壓癟。

所述安裝架1左右兩側均沿縱向固定有一個側擋板24，所述側擋板24上分別設有一個條形孔25，所述壓輪22的左右兩端部分別滑動安裝在對應側條形孔25內。

所述切割片6外緣上均分布有鋸齒。

使用時，將齒形紙從框體2的上部矩形孔3進入兩個切割輪5之間，利用帶有鋸齒的切割片6將齒形紙切割成條狀，成為齒形條，切割過程中產生的紙屑沫被吹風機7從排氣孔8排出，保證齒形紙干凈整潔，齒形紙在經過下方的矩形孔3經過時，被毛刷4刷干凈。所述推進輪14將齒形紙向下推，保證被切割成條狀的齒形紙順利進給，與此同時，涂膠輪13將膠盒15中的膠液帶起，并涂刷在齒形紙上。沾有膠液的條狀的齒形紙在經過通孔20時，利用通孔20將條形齒轉向90°，相鄰兩個齒形條的涂膠面朝向同一方向，然后穿出安裝架1中部，進入兩個壓輪22之間，所述彈簧23將壓輪22向中間推動，利用兩個壓輪22將齒形條相互壓在一起，所述側擋板24從側部將齒形條的側部壓平，從而形成塊狀的結構。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
