本發明涉及一種門鎖組件，尤其涉及一種無源智能鎖芯。

背景技術：

門鎖就是用來把門鎖住以防止他人打開這個門的設備，這種設備可能是機械的，也可能是電動的，電動需要電能。電子門鎖是隨著電子技術的發展而出現的，在使用的方便性、防非法開啟、智能管理等方面是機械鎖無法比擬的，因此在對安全要求較高的行業得到廣泛應用。市場上常見的主要是磁卡、IC卡、TM卡、射頻卡電子門鎖。

智能門鎖的智能性以及其便于管理的特性廣受人們的歡迎，越來越多的家庭或者辦公室等地方都會選擇智能門鎖。由于智能門鎖的廣泛普及，其安全性亦越來越受到人們的重視，智能鎖雖然具備智能的解鎖特性，但是當遇到暴力扭轉破壞解鎖的時候，同樣會有解鎖的可能，如何防止暴力解鎖成為了智能鎖行業中需要研究解決的新課題。

技術實現要素：

本發明的目的是提供一種結構簡單，安裝使用簡便，能夠有效防止暴力扭轉解鎖的無源智能鎖芯。

為實現上述目的，本發明所采用的技術方案是：無源智能鎖芯，其特征在于：由前往后依次由雙觸點鎖芯、電動機、凸輪、外殼以及外鎖套連接構成，雙觸點鎖芯上成對設有觸點，該觸點與雙觸點鎖芯上的鎖孔相對應；回路觸點設在雙觸點鎖芯的末端，其位置與鎖孔相對應；所述的凸輪套接固定在電動機轉軸上，外殼套接安裝在凸輪外，外鎖套與外殼相套接并且通過鋼珠相離合；所述的鋼珠套合固定在外殼的槽孔內，通過凸輪轉動將其推出或者回退。

優選的是，所述的雙觸點鎖芯上固定鑲嵌有觸點座，觸點通過彈簧滑動安裝在觸點座上，并且通過固定環將觸點以及彈簧固定在雙觸點鎖芯上；所述的觸點座以及固定環采用絕緣材料制作而成。

優選的是，在所述的雙觸點鎖芯的鎖孔口部上對應設有撥片，該撥片通過彈簧與雙觸點鎖芯相連接，撥片在彈簧力的作用下封閉雙觸點鎖芯的鎖孔口；在所述的雙觸點鎖芯上還設有ID控制芯片。

優選的是，在所述的雙觸點鎖芯口部還設有鎖芯擋蓋，該鎖芯擋蓋將撥片以及彈簧封閉在雙觸點鎖芯上。

優選的是，在所述的凸輪上對稱設有一對凹槽，鋼珠的形狀尺寸與該凹槽的形狀尺寸相對應；該凸輪與外殼之間設有扭力彈簧，該扭力彈簧扭轉凸輪，使其一直保持鋼珠回退狀態。

優選的是，在所述的外鎖套內腔中設有若干凹槽，該凹槽的位置以及形狀與鋼珠相對應。

有益效果

本發明通過采用離合滾珠的形式，實現鎖芯與外鎖套的離合連接，通過驅動裝置驅動鋼珠的突出與收入，使外鎖套與鎖芯之間實現可以控制的離合連接關系，當遇到沒有解鎖權限的解鎖操作是，智能夠使鎖芯與外鎖套空轉，而無法直接連接到鎖芯，從而實現了防止暴力旋扭解鎖的目的。本發明結構簡單，安裝使用簡便，能夠有效防止暴力扭轉解鎖。

附圖說明

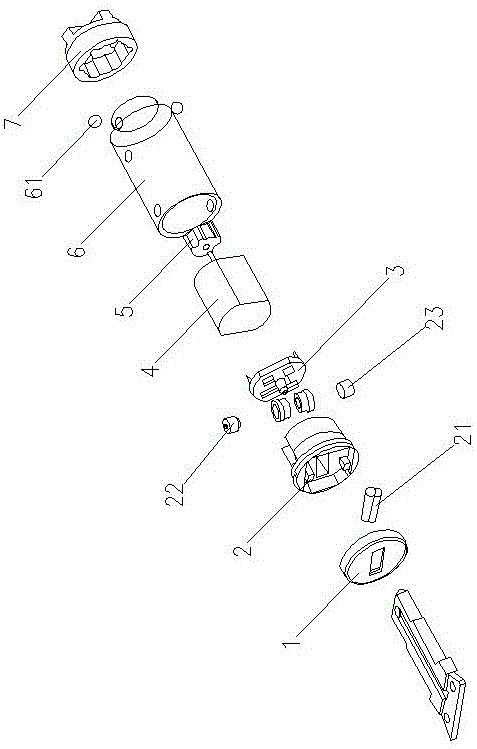

圖1是本發明的結構示意圖。

圖中符號說明：1. 鎖芯擋蓋，2. 雙觸點鎖芯，21.撥片，22.觸點，23.觸點座，3. 回路觸點，4. 電動機，5. 凸輪，6. 外殼，61.鋼珠，7. 外鎖套。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

以下結合具體附圖及實施例對本發明的實現進行詳細的描述。

無源智能鎖芯，其特征在于：由前往后依次由雙觸點鎖芯2、電動機4、凸輪5、外殼6以及外鎖套7連接構成，雙觸點鎖芯2上成對設有觸點22，該觸點22與雙觸點鎖芯2上的鎖孔相對應；回路觸點3設在雙觸點鎖芯2的末端，其位置與鎖孔相對應；所述的凸輪5套接固定在電動機4轉軸上，外殼6套接安裝在凸輪5外，外鎖套7與外殼6相套接并且通過鋼珠61相離合；所述的鋼珠61套合固定在外殼6的槽孔內，通過凸輪5轉動將其推出或者回退。

優選的是，所述的雙觸點鎖芯2上固定鑲嵌有觸點座23，觸點22通過彈簧滑動安裝在觸點座23上，并且通過固定環將觸點以及彈簧固定在雙觸點鎖芯2上；所述的觸點座23以及固定環采用絕緣材料制作而成。

優選的是，在所述的雙觸點鎖芯2的鎖孔口部上對應設有撥片21，該撥片21通過彈簧與雙觸點鎖芯2相連接，撥片21在彈簧力的作用下封閉雙觸點鎖芯2的鎖孔口；在所述的雙觸點鎖芯2上還設有ID控制芯片。

優選的是，在所述的雙觸點鎖芯2口部還設有鎖芯擋蓋1，該鎖芯擋蓋將撥片21以及彈簧封閉在雙觸點鎖芯2上。

優選的是，在所述的凸輪5上對稱設有一對凹槽，鋼珠61的形狀尺寸與該凹槽的形狀尺寸相對應；該凸輪5與外殼6之間設有扭力彈簧，該扭力彈簧扭轉凸輪5，使其一直保持鋼珠61回退狀態。

優選的是，在所述的外鎖套7內腔中設有若干凹槽，該凹槽的位置以及形狀與鋼珠61相對應。

實施例：

在實際應用中，使用者將鑰匙插入到雙觸點鎖芯2中，鑰匙克服彈簧力將撥片21分開，從而順利進入雙觸點鎖芯2。鑰匙到位后，雙觸點鎖芯2上的兩個觸點22對鑰匙上的ID信息進行檢測，鑰匙的末端與回路觸點3相接觸并且形成回路。當檢測發現鑰匙不匹配時，電路不接通，無源智能鎖芯不工作，外殼6與外鎖套7之間處于空轉狀態，門鎖無法打開。當鑰匙的ID芯片匹配時電路接通，電動機4帶動凸輪5轉動，將鋼珠61沿外殼6的通孔推出，并且與外鎖套7形成扣合，使用者扭轉門鎖即可實現解鎖操作。

上述的實施例僅為本發明的優選實施例，不能以此來限定本發明的權利范圍，因此，依本發明申請專利范圍所作的等同變化，仍屬本發明所涵蓋的范圍。
