本實用新型涉及安全鎖技術領域，具體為一種新型可調節長度防護用安全按鎖。

背景技術：

現有的家庭內，電器各種各樣，家具也各種各樣。兒童在家，自己容易意外將這些門打開，如：自己打開微波爐門、自己打開冰箱門、自己打開抽屜，容易造成危險。

家里有兒童時，需要特別防止兒童翻抽屜，以防取出一些危險物品傷害兒童的人身安全，但是家居很多抽屜是沒有鎖的，無法鎖緊，安裝抽屜鎖也麻煩，需要開洞，容易破壞家具的美觀，并且多把鑰匙，開鎖也麻煩。

技術實現要素：

本實用新型所解決的技術問題在于提供一種新型防護用安全按鎖，以解決上述背景技術中提出的問題。

本實用新型所解決的技術問題采用以下技術方案來實現：一種新型防護用安全按鎖，包括：固定鎖器、卡條、定位器，所述卡條一端上安裝有卡條槽，卡條通過卡條槽與固定鎖器連接，卡條上設有孔洞，孔洞在卡條上等距設置，孔洞上卡設有定位器，定位器內設有卡柱，卡柱插入卡條中的孔洞，定位器底端設有粘結層。

所述固定鎖器包括固定器殼體、固定蓋板，固定器殼體與固定蓋板相對設置，固定器殼體上設有按鎖開關，固定蓋板上設有彈板，彈板上設有凸槽，凸槽與按鎖開關位置對應。

所述固定器殼體上設有螺絲孔柱、固定蓋板上設有螺絲孔洞，固定殼體和裝配好按鈕開關的固定蓋板通過螺絲連接或者膠水粘結的方式上下固定形成固定鎖器。

所述卡條上設有若干孔洞，定位器套設在卡條上，定位器可以根據用戶長度的需求選擇不同位置的孔洞。

與現有技術相比，本實用新型的有益效果是：本實用新型在固定器底板一側設有雙面膠玻璃膠等，可以適應不同的使用環境，同時，按下按鎖開關擠壓蓋板上的彈板凸槽時，此時就可以拔出卡條槽，安全按鎖就已經打開，使用非常方便。

附圖說明

圖1為本實用新型的結構示意圖。

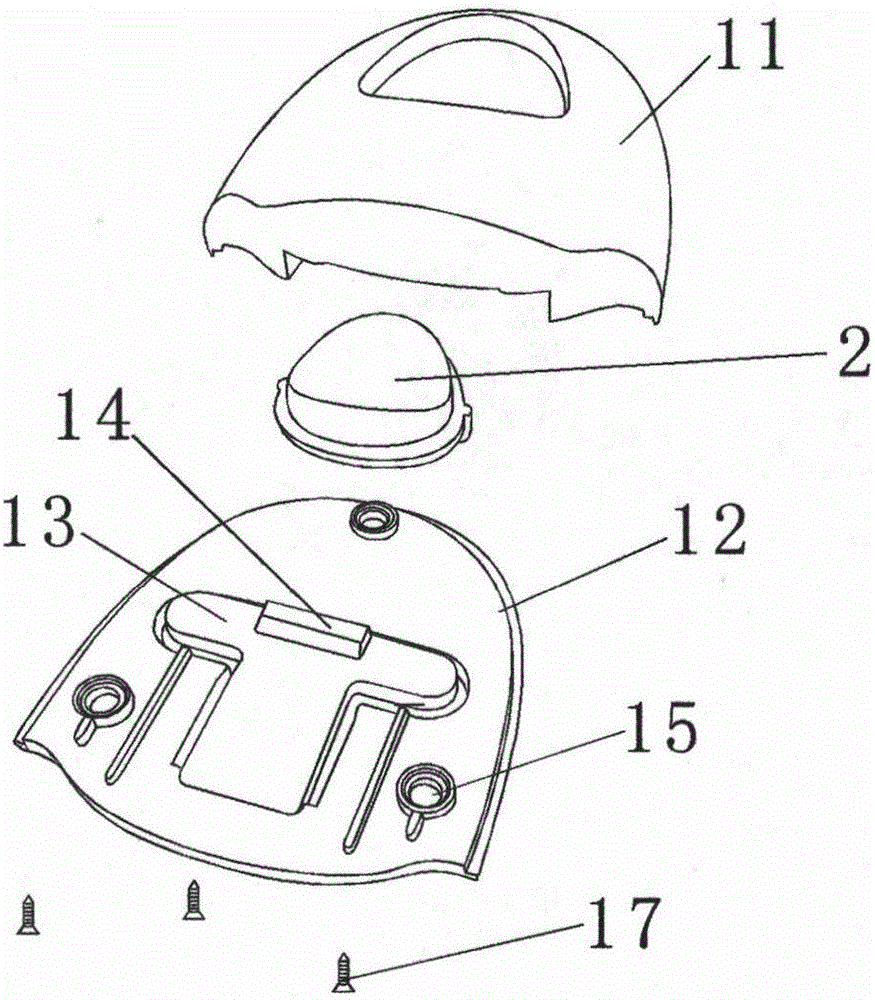

圖2為本實用新型的固定鎖器爆炸圖示意圖。

圖3為本實用新型的鎖定時狀態圖。

圖4為本實用新型的開鎖后狀態圖。

圖5為本實用新型的固定器殼體結構示意圖。

具體實施方式

為了使本實用新型的實現技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

如圖1～5所示，一種新型防護用安全按鎖，包括：固定鎖器1、卡條5，所述卡條5一端上安裝有卡條槽4，卡條5通過卡條槽4與固定鎖器1連接，卡條5上設有孔洞4，孔洞4在卡條5上等距設置，孔洞4上卡設有定位器6，定位器內設有卡柱，卡柱插入卡條中的孔洞，定位器底端設有粘結層。

所述固定鎖器1包括固定器殼體11、固定蓋板12，固定器殼體11與固定蓋板12相對設置，固定器殼體11上設有按鎖開關2，固定蓋板12上設有彈板13，彈板13上設有凸槽14，凸槽14與按鎖開關2位置對應。

所述固定器殼體11上設有螺絲孔柱、固定蓋板12上設有螺絲孔洞，固定殼體和裝配好按鈕開關的固定蓋板通過螺絲17連接或者膠水粘結的方式上下固定形成固定鎖器。

所述卡條上設有若干孔洞，定位器套設在卡條上，定位器可以根據用戶長度的需求選擇不同位置的孔洞。

本實用新型的工作原理為：

卡柱和定位器底板的孔洞相結合，定位器和卡條已經固定，固定器底板一側設有雙面膠玻璃膠等，可以根據需求設置長短，卡條一端設計卡條槽，固定鎖器上方設有按鎖開關，固定鎖器蓋板中設有彈板，彈板上設有凸槽，卡條槽插入固定鎖器時，固定鎖器蓋板上的彈板凸槽和卡條槽相結合，整體就固定鎖住，按下按鎖開關擠壓蓋板上的彈板凸槽時，此時就可以拔出卡條槽，安全按鎖就已經打開，定位鎖器和蓋板設有螺絲固定結合，固定鎖器一側設有雙面膠膠等。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型的要求保護范圍由所附的權利要求書及其等效物界定。
