本實用新型涉及五金領域，尤其是涉及一種螺絲刀。

背景技術：

現有的螺絲刀包括手柄和螺絲刀的刀頭，在擰動時，手握住手柄，依靠手柄的扭矩實現刀頭的轉動，但如果螺絲銹蝕或者很緊，就非常難以擰動，就必須使用較粗手柄的螺絲刀，及時手柄粗，也不一定能提供足夠的扭矩。

技術實現要素：

本實用新型的目的在于提供一種更加省力的螺絲刀，增加螺絲刀的轉動扭矩，方便使用。

本實用新型的技術方案是：

一種更加省力的螺絲刀，包括手柄和連接在手柄下端的刀頭，包括加力桿，沿手柄的中心線方向，在手柄的中心豎向設有豎孔，豎孔稱之為加力桿腔，加力桿腔上方開口，加力桿腔的兩側側壁上對稱設有導向槽，導向槽與手柄的中心線平行；加力桿包括桿體和固定連接在桿體下端的導向桿，導向桿與桿體垂直，導向桿的截面形狀與導向槽的截面形狀相適配，導向桿與導向槽滑動連接；加力桿的截面形狀與加力桿腔的截面形狀相適配；手柄的頂部設有阻止導向桿脫出的擋塊；手柄的頂部沿橫向方向還設有桿體凹槽，桿體拉出后位于桿體凹槽內，擋塊的底面的高度大于桿體凹槽的槽底底面的高度。

加力桿腔的截面形狀為圓形。

導向桿的截面形狀為圓形。

桿體凹槽的寬度與桿體的直徑相適配。

加力桿的桿體的上端設有防滑花紋。

加力桿腔的深度大于桿體的長度。

本實用新型通過使用加力桿，實現了增加扭矩的目的，同時還能在不使用時將加力桿藏在加力桿腔內。擋塊可以防止加力桿脫出，采用導向槽使得導向桿沿豎直方向拉出，使用時轉動90度，放在桿體凹槽內。桿體端部的防滑紋可以防止手滑。本實用新型結構簡單，非常實用，能增加扭矩，也方便收納。

附圖說明

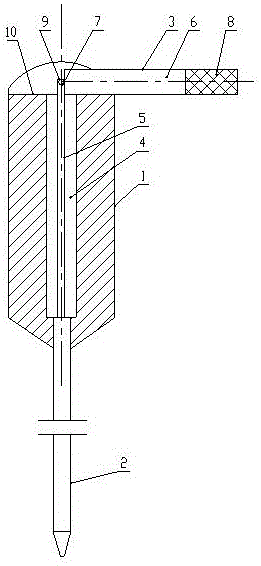

圖1是本實用新型的結構示意圖；

圖2是圖1的左視圖（加力桿處于水平狀態）。

具體實施方式

如圖1、2所示，本實用新型的一種更加省力的螺絲刀，包括手柄1和連接在手柄1下端的刀頭2，還包括加力桿3，沿手柄1的中心線方向。在手柄1的中心豎向設有豎孔，豎孔稱之為加力桿腔4。

加力桿腔4上方開口，加力桿腔4的兩側側壁上對稱設有導向槽5，導向槽5與手柄1的中心線平行；加力桿3包括桿體6和固定連接在桿體6下端的導向桿7，導向桿7與桿體6垂直，桿體6的上端設有防滑花紋8，導向桿7的截面形狀與導向槽5的截面形狀相適配，導向桿7的截面形狀為圓形，導向槽5的截面形狀為長條的矩形槽，寬度略大于導向桿7的直徑。導向桿7與導向槽5滑動連接；加力桿3的截面形狀與加力桿腔4的截面形狀相適配，加力桿腔4和加力桿3的截面形狀均為圓形。加力桿腔4的深度大于桿體6的長度。

手柄1的頂部沿橫向方向還設有桿體凹槽10，桿體6拉出后，前端卡在桿體凹槽10內，桿體凹槽10的寬度與桿體6的直徑相適配。

手柄1的頂部設有阻止導向桿脫出的擋塊9，本實施例利用不通透的導向槽5，利用導向槽5上端的手柄1實現了擋塊的作用。擋塊9的底面的高度大于桿體凹槽10的槽底底面的高度。這樣可以保證桿體6水平位于桿體凹槽10內，桿體6與手柄1垂直，方便使用。

本實用新型利用杠桿原理，使用時將加力桿3取出與螺絲刀手柄底部成90°角，拆卸螺絲時用手旋轉加力桿3即可輕松拆除螺絲，加力桿3不使用時可以將加力桿收藏在手柄1的加力桿腔4中。
