本實用新型涉及物流鎖領域，尤其涉及基于物聯網信息化管理的物流鎖。

背景技術：

目前物流行業，在運輸過程中采用傳統的機械鎖對運送快件進行封鎖。物流管理中采用傳統的機械鎖對于快件的安全性不能做到有效管控，時常會發生快件丟失或包裝損壞等現象；且無法實時監控快件所在的位置。

技術實現要素：

針對現有技術的不足，本實用新型提出了一種基于物聯網信息化管理的物流鎖及物流鎖監控方法，旨在解決現有的物流鎖無法實現對快件的安全性不能做到有效管控的問題。

為了實現上述目的，本實用新型技術方案如下：

一種基于物聯網信息化管理的物流鎖，包括鎖桿檢測模塊、防拆檢測模塊、震動檢測模塊、GPS定位模塊、數據選擇器、第一緩存單元、第二緩存單元、第三緩存單元、第四緩存單元、第五緩存單元、電機驅動模塊、藍牙模塊、GSM通訊模塊、電機、電子鎖。

所述鎖桿檢測模塊檢測電子鎖的開、關狀態，并將電子鎖的開、關狀態保存到第一緩存單元中。所述防拆檢測模塊檢測電子鎖在運輸過程中是否被破壞打開，并將電子鎖運輸狀態信息保存到第二緩存單元中。所述震動檢測模塊對電子鎖在運輸過程中的路況及運行速度進行檢測，并將路況及運行速度信息保存到第三緩存單元中。所述GPS定位模塊使遠程平臺獲取物流鎖的位置信息，并將物流鎖的位置信息保存到第五緩存單元中。所述第四緩存單元存儲上鎖或開鎖信號，所述電機驅動模塊根據所述第四緩存單元存儲的上鎖或開鎖信號驅動所述電機正轉或反轉，從而控制電子鎖開鎖或上鎖。所述數據選擇器實現第一緩存單元、第二緩存單元、第三緩存單元、第四緩存單元、第五緩存單元中的數據的多路分時傳送，并通過GSM通訊模塊與遠程平臺進行通信。所述藍牙模塊用于實現對電子鎖的近距離無線控制。

進一步地，所述震動檢測模塊包含三軸加速度傳感器、信號處理單元、A/D采樣單元、數據處理單元。所述三軸加速度傳感器、信號處理單元、A/D采樣單元、數據處理單元依次連接。

進一步地，GSM模塊包含射頻接口、模擬基帶單元、數字基帶單元、數字接口、RTC單元、電源管理單元、供電單元。電源管理單元分別與射頻接口、模擬基帶單元、數字基帶單元、RTC單元相連接；模擬基帶單元、數字基帶單元分別與射頻接口、數字接口相連接；供電單元與電源管理單元相連接。

進一步地，所述三軸加速度傳感器包含依次連接的G-Cell傳感單元、容壓變換器。所述G-Cell傳感單元感應三個相互垂直方向上的加速度，并將三個方向上的加速度轉化為電容值。所述容壓變換器將所述電容值轉化為電壓值。

進一步地，所述信號處理單元包含依次連接的增益放大器、前級濾波器、溫度補償器、后級放大濾波器。

本實用新型的有益效果：

該物流鎖通過GSM通訊模塊與遠程平臺實現信息交互；遠程平臺可以通過鎖桿檢測模塊可以檢測物流鎖開閉狀態，并通過GPS定位模塊檢測物流鎖的定位信息，通過震動檢測模塊檢測貨物的運輸狀況；實現了對物流鎖的遠程控制與檢測，有效提高了物流管理。

附圖說明

圖1為本實用新型的原理方框圖。

圖2為圖1中電子鎖的原理圖。

圖3為圖1中震動檢測模塊的原理方框圖。

圖4為圖1中GSM模塊的原理方框圖。

具體實施方式

下面結合附圖和實施例，進一步闡述本實用新型。

如圖1所示，一種基于物聯網信息化管理的物流鎖，包括鎖桿檢測模塊、防拆檢測模塊、震動檢測模塊、GPS定位模塊、數據選擇器、第一緩存單元、第二緩存單元、第三緩存單元、第四緩存單元、第五緩存單元、電機驅動模塊、藍牙模塊、GSM通訊模塊、電機、電子鎖。

所述鎖桿檢測模塊檢測電子鎖的開、關狀態，并將電子鎖的開、關狀態保存到第一緩存單元中。所述防拆檢測模塊檢測電子鎖在運輸過程中是否被破壞打開，并將電子鎖運輸狀態信息保存到第二緩存單元中。所述震動檢測模塊對電子鎖在運輸過程中的路況及運行速度進行檢測，并將路況及運行速度信息保存到第三緩存單元中。所述GPS定位模塊使遠程平臺獲取物流鎖的位置信息，并將物流鎖的位置信息保存到第五緩存單元中。所述第四緩存單元存儲上鎖或開鎖信號，所述電機驅動模塊根據所述第四緩存單元存儲的上鎖或開鎖信號驅動所述電機正轉或反轉，從而控制電子鎖開鎖或上鎖。所述數據選擇器實現第一緩存單元、第二緩存單元、第三緩存單元、第四緩存單元、第五緩存單元中的數據的多路分時傳送，并通過GSM通訊模塊與遠程平臺進行通信。藍牙模塊用于實現物流車之間物物互聯、相互通訊，并且實現手持遙控終端對物流鎖的控制。

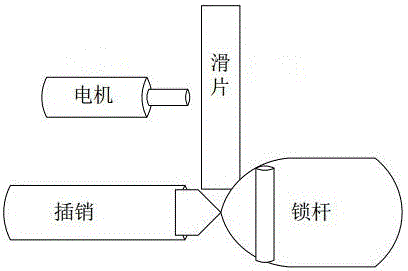

如圖2所示，電子鎖包含電機、鎖桿、插銷、滑片。

開鎖時，所述電機驅動模塊驅動所述電機正轉，所述電機帶動所述滑片正向運行，滑片從鎖桿的卡位處拔出，鎖桿與插銷自動脫離，完成開鎖；上鎖時，將鎖桿推至上鎖處，所述電機驅動模塊驅動所述電機反轉，所述電機帶動所述滑片反向運行，滑片卡在鎖桿的卡位處，使得鎖桿與插銷鎖住，完成上鎖。

如圖3所示，震動檢測模塊包含三軸加速度傳感器、信號處理單元、A/D采樣單元、數據處理單元。三軸加速度傳感器、信號處理單元、A/D采樣單元、數據處理單元依次連接。

三軸加速度傳感器包含依次連接的G-Cell傳感單元、容壓變換器。信號處理單元包含依次連接的增益放大器、前級濾波器、溫度補償器、后級放大濾波器。 X、Y、Z 三個相互垂直方向上的加速度由三軸加速度傳感器內部的G-Cell傳感單元感知，加速度轉化為電容值，電容值經過容壓變換器轉換為電壓值，經過信號處理單元內的增益放大器、前級濾波器和溫度補償器處理后以電壓的形式作為輸出信號，經過后級放大濾波器處理，將所需模擬信號調整至一個合適的范圍，再由A/D采樣單元轉換為數字信號送數據處理單元進行處理。數據處理單元處理后的數字信號發送給主控模塊進行分析。

震動檢測模塊基于三軸加速度的傳感器，集成了三軸加速度檢測技術，可以測量智能車的慣性大小，選取最佳重心位置，并能準確定位智能車處于直線、彎道、坡道和漂移等運行狀態；利用三軸加速度傳感器能夠提前預測路徑，并判斷何時剎車效果最佳。事實證明：物流鎖結合三軸加速度傳感器具有很強的抗干擾性，提取角度信息更準確，確保了智能車在直道上能夠以較高的速度行駛，在彎道則能基本不失速平滑地過彎。

如圖4所示，GSM模塊包含射頻接口、模擬基帶單元、數字基帶單元、數字接口、RTC單元、電源管理單元、供電單元。

電源管理單元分別與射頻接口、模擬基帶單元、數字基帶單元、RTC單元相連接；模擬基帶單元、數字基帶單元分別與射頻接口、數字接口相連接；供電單元與電源管理單元相連接。數字接口包含GPIOs接口、DE_BUG接口、SIM接口、UART接口、UART接口。

射頻接口用于無線信號的收發；數字接口用于數字信號的傳輸；RTC單元用于提供時鐘信號；模擬基帶單元、數字基帶單元用于模擬基帶信號與數字基帶信號之間的轉化及傳送。

GPS定位模塊包含CPU單元、GPS基帶單元、RF射頻單元。CPU單元、GPS基帶單元、RF射頻單元依次連接。

GPS定位模塊像“收音機”一樣接收、解調衛星的廣播C/A碼信號，中心頻率為1575.42MHz。GPS定位模塊并不播發信號，屬于被動定位。通過運算與每個衛星的偽距離，采用距離交會法求出物流鎖的經度、緯度、高度和時間修正量這四個參數，特點是點位速度快。初次定位的模塊至少需要4顆衛星參與計算，稱為3D定位，3顆衛星即可實現2D定位。GPS模塊通過串行通信口不斷輸出NMEA格式的定位信息及輔助信息，供遠程平臺選擇應用。GPS導航具有高靈敏度、低功耗、小型化的特點，導航模塊的極高追蹤靈敏度大大擴大了其定位的覆蓋面，在普通導航不能定位的地方，如狹窄都市天空下、密集的叢林環境， 導航模塊都能高精度定位。

藍牙模塊包含射頻單元、基帶單元、藍牙協議層、高級應用層。藍牙協議單元分別與射頻單元、基帶單元相連接；藍牙協議單元并且與應用單元相連接。

基帶單元采用查詢和尋呼方式，使跳頻時鐘及跳頻頻率同步，為數據分組提供對稱連接和非對稱連接，并完成數據包的定義、前向糾錯、循環冗余校驗、邏輯通道選擇、信號噪化、鑒權、加密、編碼和解碼等功能。它采用混合電路交換和分組交換方式，既適合語音傳送，也適合一般的數據傳送。

射頻單元將基帶單元的數據包通過無線電信號以一定的功率和跳頻頻率發送出去，實現物流鎖的無線連接。

藍牙協議層包括鏈路管理協議、鏈路控制與應用協議、串行電纜仿真協議和服務發現協議。

高端應用層：根據不同需要，可以在企業間建立藍牙組網，企業無線網絡由多個匹克網（Pico net）構成，而不同匹克網之間的通信應該只在辦公網絡內部進行路由，而不應通過局域網，這就需要建立一種特殊的路由機制，使得各匹克網之間的通訊能夠進行正確的路由，達到方便快捷的通信、拓寬通信范圍、減輕網絡負載的母的。用于辦公網絡內部的藍牙移動終端通過無線方式訪問局域網及Internet，跟蹤、定位辦公網絡內的所有藍牙設備，在兩個屬于不同匹克網的藍牙設備之間建立路由連接，并在設備之間交換路由信息。對于物流鎖的應用也是同樣的道理，它可以使所有在一定區域內的物流鎖之間建立連接并交換信息。

藍牙技術是一種短距離無線通信的技術規范，它的特點可歸納為以下幾點：a)全球范圍適用：藍牙技術工作在2.4GHz的ISM頻段；b)采用時分雙工通信，藍牙規范1.0B支持的數據傳輸速率為1Mbit/s；c)同時可傳輸語音和數據，當采用非對稱信道傳輸數據時，單向最大傳輸速率為721kbps，反向?yàn)?7.6kbp/s；當采用對稱信道傳輸數據時，速率最高為342.6kbp/s；d)具有很好的抗干擾能力，藍牙采用了跳頻技術來擴展頻譜，將2.402-2.48GHz頻段分成79個頻點，相鄰頻點間隔1MHz。藍牙設備在某個頻點發送數據后，再跳到另一個頻點發送，而頻點的排列順序則是偽隨機的，每秒鐘頻率改變1600次，每個頻率持續625us。建立連接時頻率改變則是3200次/秒；e)藍牙模塊體積很小，低功耗，可以方便的集成到各種設備中。

本實用新型可以實現遠程平臺對物流鎖的檢測和控制。主控模塊通過鎖桿檢測模塊檢測電子鎖是否上鎖，并將電子鎖的狀態通過GSM通訊模塊傳送給遠程平臺；并且主控模塊通過GPS定位模塊為遠程平臺提供電子鎖的定位信息；這樣，管理人員可以通過遠程平臺觀察物流鎖在何時何地被打開過。通過震動檢測模塊，遠程平臺對電子鎖在運輸過程中的路況及運行速度進行檢測，當檢測到車速太快或路況太差，超過預設定的安全值時，遠程平臺會發出提示，避免車速太快或路況太差導致貨物受損或發生車禍。一般地，貨物被封裝好在未運送到目的地之前不需要再打開。為了防止貨物在運輸過程中物流鎖被打開，設置了防拆檢測模塊。物流鎖上鎖后，在運輸途中，有被打開時，遠程平臺將接收到信號并發出報警信息，避免貨物在途中物流鎖被破壞打開，發生盜竊事件。

此外，本實用新型基于上述的硬件還提出了一種基于物聯網信息化管理的物流鎖監控方法：驅動物流鎖的電機正轉，帶動滑片正向運行，所述滑片從鎖桿的卡位處拔出，所述鎖桿與插銷自動脫離，物流鎖完成開鎖。將所述鎖桿推至上鎖處，驅動所述電機反轉，所述電機帶動所述滑片反向運行，滑片卡在鎖桿的卡位處，使得鎖桿與插銷鎖住，物流鎖完成上鎖。遠程平臺與物流鎖通過GSM通訊裝置進行通訊。遠程平臺通過GPS定位裝置獲取物流鎖的位置信息。判斷物流鎖是否上鎖，并將物流鎖狀態上報給遠程平臺。判斷物流鎖在運輸過程中是否被打開：如果判斷為是，通過GSM通訊裝置向遠程平臺發送物流鎖異常信號，遠程平臺發出報警信息。對物流鎖在運輸過程中的路況及運行速度進行檢測。

所述對物流鎖在運輸過程中的路況及運行速度進行檢測包含：步驟(A1)感應物流鎖三個相互垂直方向上的加速度；步驟(A2)將所述加速度的信息轉化為模擬電信號；步驟(A3)將所述模擬電信號進行放大、濾波、溫度補償處理；步驟(A4)將處理后的模擬電信號轉化為數字信號；步驟(A5)對所述數字信號進行處理和分析，得出物流鎖運輸路況及運行速度，并將處理和分析后的結果發送給遠程平臺。

所述遠程平臺通過GPS定位裝置獲取物流鎖的位置信息包含：步驟(B1)計算處物流鎖與若干個衛星的偽距離；步驟(B2)采用距離交會法求出物流鎖的經度、緯度、高度和時間修正量的定位信息；步驟(B3)采用NMEA格式輸出的定位信息及輔助信息給遠程平臺。

物流鎖完成上鎖后，在運輸過程中，遠程平臺對物流鎖的具體監控過程為：步驟(C1)接收物流鎖上鎖信號。步驟(C2)通過GPS系統定位物流鎖上鎖時所處的位置，并將該位置設為物流鎖的起始位置。步驟(C3)設定物流鎖的目的地。步驟(C4)實時更新物流鎖所處的位置。步驟(C5)判斷物流鎖是否被開鎖；若判斷為是，則進行步驟(C6)；若判斷為否，則返回步驟(C4)。步驟(C6)判斷物流鎖此時所處的位置是否為目的地；若判斷為是，則結束對物流鎖監控；若判斷為否，則發出物流鎖異常開鎖提示，并請求物流人員排查原因，并執行步驟(C7)。步驟(C7)發送上鎖指令，遠程控制物流鎖重新上鎖。步驟(C8)判斷物流鎖重新上鎖是否成功；若判斷為是，則提示重新上鎖成功，并返回步驟(C4)；若判斷為否，則提示重新上鎖失敗，并結束對物流鎖監控。

距離交會法是以兩個已知控制點為中心，分別以目標點與兩已知控制點的距離為半徑劃圓，交會點即為要求目標點。

以上所述的僅是本實用新型的優選實施方式，本實用新型不限于以上實施例。可以理解，本領域技術人員在不脫離本實用新型的基本構思的前提下直接導出或聯想到的其它改進和變化均應認為包含在本實用新型的保護范圍之內。
