本實用新型涉及一種適合于腳踏車使用的鎖具，特別是一種具有發光纜線的鎖具。

背景技術：

針對乘車安全上的考量，在腳踏車上會采用很多反光裝置或燈光警示裝置來引起周圍車輛的注意和辨識，以確保行車安全。為了達到后方來車辨識的功能，在腳踏車后方大多都會裝設反光鏡或警示燈。

纜線鎖是一種適合于腳踏車等物品使用的鎖具，讓腳踏車在停車時可通過纜線鎖達到防竊的功能。雖然纜線鎖己經是腳踏車不可或缺的配備的一，但是在騎乘腳踏車的過程中，纜線鎖只是被搭載在腳踏車上，卻完全沒有任何作用。

基此，針對搭載在腳踏車上使用的纜線鎖，也能夠在行車過程中提供的安全警示的功能。

技術實現要素：

有鑒于此，本實用新型的主要目的即在于提出一種具有發光纜線的纜線鎖，俾讓纜線鎖可以在停車時成為腳踏車鎖，在騎車過程中，纜線鎖可以結合于腳踏車車架上或背在身上，并且發出警示光源，提高周圍車輛的注意和辨識。

為達上述目的，本實用新型提出一種發光纜線鎖，該發光纜線鎖包括有：

一鎖本體，具有一鎖殼，以及設置于該鎖殼內的一鎖機構；

一纜線，具有固定連接于該鎖本體的一固定端，以及經由該鎖機構鎖定連接于該鎖本體上的一活動端；

一導光管，包覆于該纜線外緣；

一發光模塊，設置于該鎖本體上，該發光模塊包含有一控制電路板、電連接于該控制電路板的至少一發光元件和一電源開關、以及提供該發光元件所需電力的一電池；

其中，該發光元件被安排設置在該纜線的固定端并且朝向該導光管投射光源的位置上。

如此構成，在騎車過程中或任何需要的時候，使用者可以通過電源開關來開啟發光元件，讓整個導光管發亮。

在本實用新型中，該導光管是具有可撓性的透明管或半透明管。

在本實用新型中，該導光管為PVC塑料導光管。

在本實用新型中，該發光模塊憑借一固定架鎖定于該鎖殼上。

在本實用新型中，該鎖本體具有包覆于該鎖殼的一外殼。

在本實用新型中，該外殼設有與該電源開關連動的一按鈕。

在本實用新型中，該外殼具有一卡扣件，用以卡合于一鎖具固定座。

在本實用新型中，該發光元件為發光二極管或燈泡。

在本實用新型中，該鎖機構是鑰匙鎖、對號鎖或按鍵密碼鎖。

從以上的說明可知，本實用新型是一種發光纜線鎖，在停車時可以做為腳踏車鎖，在騎車過程中，纜線鎖可以結合于腳踏車車架上或背在身上，并且發出警示光源，提高周圍車輛的注意和辨識。

以下在具體實施方式中詳細敘述本實用新型的詳細特征以及優點，其內容足以使任何熟習相關技藝者了解本實用新型的技術內容并據以實施，且根據本說明書所揭示的內容、申請專利范圍及圖式，任何熟習相關技藝者可輕易地理解本實用新型相關的目的及優點。

附圖說明

圖1是本實用新型發光纜線鎖的立體圖；

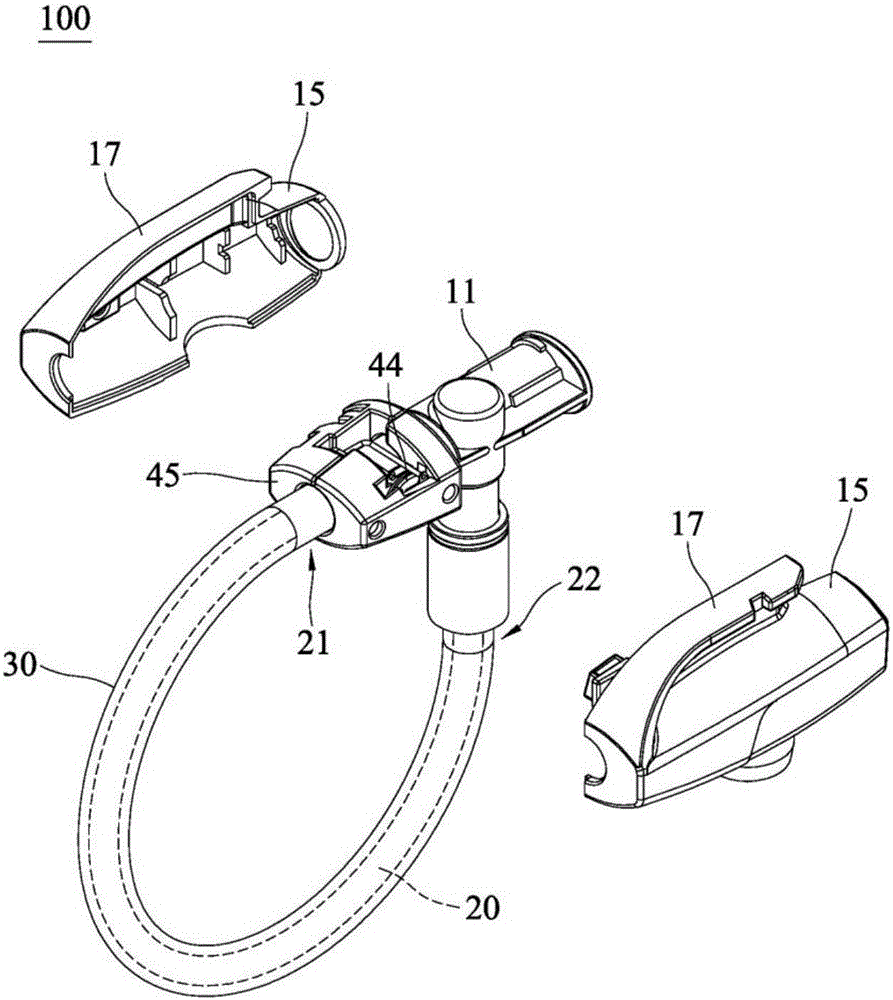

圖2是本實用新型發光纜線鎖的局部分解圖；

圖3是本實用新型發光纜線鎖的分解圖；

圖4是本實用新型發光纜線鎖省略部分構件的俯視圖；

圖5是本實用新型發光纜線鎖省略部分構件的前視圖。

附圖標記說明：發光纜線鎖100；鎖本體10；鎖殼11；鎖機構12；鑰匙13；鎖孔14；外殼15；按鈕16；卡扣件17；纜線20；固定端21；活動端22；鎖扣23；導光管30；發光模塊40；控制電路板41；發光元件42；電源開關43；電池44；固定架45；鎖具固定座50。

具體實施方式

請同時參閱圖1、圖2及圖3所示，本實用新型的發光纜線鎖100主要包括有一鎖本體10、一纜線20、一導光管30以及一發光模塊40。

所述的鎖本體10具有一鎖殼11，以及設置于該鎖殼11內的一鎖機構12；其中該鎖機構12可以是如圖所示，可以使用一鑰匙13進行開鎖或鎖定的鑰匙鎖，也可以是對號鎖或按鍵密碼鎖。

所述的纜線20具有固定連接于該鎖本體10的一固定端21，以及經由該鎖機構12鎖定連接于該鎖本體10上的一活動端22；于活動端22設有一鎖扣23，可插置鎖定在鎖殼11上的鎖孔14內。

所述的導光管30包覆于該纜線20外緣；在本實用新型中，該導光管21是具有可撓性的透明管或半透明管，并且采用PVC塑料導光管或以其他導光材料制成的導光管。

所述的發光模塊40設置于該鎖本體10上，該發光模塊40包含有一控制電路板41，電連接于該控制電路板41的至少一發光元件42和一電源開關43，以及提供該發光元件42所需電力的一電池44；其中，該發光元件42可以采用發光二極管或燈泡，且該發光元件42被安排設置在該纜線20的固定端21并且朝向該導光管30投射光源的位置上。

在本實用新型中，該發光模塊40憑借一固定架45鎖定于該鎖殼11上，且該鎖本體10具有包覆于該鎖殼11的一外殼15。

其中，如圖1所示，該外殼15設有與該電源開關43連動的一按鈕16，此外，在該外殼15上同時還具有一卡扣件17，讓本實用新型的發光纜線鎖100可憑借卡扣件17卡合于設置在腳踏車車架的一鎖具固定座50上。

請參閱圖4及圖5，憑借導光管30和發光模塊40的設置，當按壓啟動電源開關43，發光元件42會朝向導光管30端緣投射光源，使整個導光管30發亮。

從以上的說明可知，本實用新型是一種發光纜線鎖，在停車時可以做為腳踏車鎖，在騎車過程中，纜線鎖可以結合于腳踏車車架上或背在身上，并且發出警示光源，提高周圍車輛的注意和辨識。

通過上述的詳細說明，即可充分顯示本實用新型的目的及功效上均具有實施的進步性，且為目前市面上前所未見的新實用新型，完全符合專利要件，爰依法提出申請。而以上所述僅為本實用新型的較佳實施例而已，當不能用以限定本實用新型所實施的范圍。即凡依本實用新型所作的均等變化與修飾，都應屬于本實用新型的保護范圍內。
