本實用新型涉及輔助工器具領域，特別是一種多用途調整壓力鉗。

背景技術：

傳統的壓力鉗，例如大力鉗、彈簧鉗、F型鉗等，其不管是上位、加壓或釋放等，都比較繁瑣，并且調整加壓穩定性不高，且不同的工作需要不同的壓力鉗，通用性很弱。

技術實現要素：

本實用新型的主要目的在于克服現有技術中的上述缺陷，提出一種操作簡單、提高工作效率的多用途調整壓力鉗。

本實用新型采用如下技術方案：

一種多用途調整壓力鉗，包括固定架、調節板、直桿和推動主體；該調節板與該固定架為滑動配合；該推動主體包括一手柄、一推動機構、一定位機構、一推動架和一連接頭，該直桿豎直穿過推動架且其底端固定在調節板上；該連接頭頂部與推動架底部固定連接，連接頭底部與該固定架固定連接；該推動機構設置于推動架上并與該直桿活動配合且可被操控使得該推動主體帶動調節板相對該固定架移動，該定位機構設置于推動架上且與該直桿活動配合以鎖定或解鎖調節板相對固定架的位置。

在另一較佳實施例中，所述調節板由彈性材料制成。

在另一較佳實施例中，還包括有導向桿和彈性回位件，該導向桿底端與調節板固定連接，頂端穿設于所述固定架頂部，該彈性回位件穿設于導向桿上且其兩端張頂于固定架頂部與調節板之間。

在另一較佳實施例中，所述推動機構包括一推動柄、一推板和一第一彈性件，該推動柄通過一轉軸與所述手柄轉動連接，該推板套設于所述直桿上且與所述推動柄頂端活動連接，該第一彈性件也套設于所述直桿上且張頂于推板和推動架內壁之間，所述推動柄被操控相對手柄動作時，推板被驅動沿直桿長度方向移動，且在摩擦力的作用下，驅使推動主體向上移動，并在停止操控時，推板在第一彈性件的作用下回位，推動主體的位置在所述定位機構的作用下保持不變。

在另一較佳實施例中，所述推動架包括左右貫通的推動區域，所述推板和第一彈性件位于推動區域內，所述直桿穿過該推動區域，所述定位機構位于推動區域上方，所述手柄和推動柄位于推動區域同一側。

在另一較佳實施例中，所述定位機構包括一壓板、一第二彈性件和一固定柱，所述固定柱固定于所述推動架頂部，所述壓板穿設于直桿上且一端與該固定柱活動連接，所述第二彈性件張頂于壓板與主體之間驅使壓板傾斜，通過傾斜的壓板對直桿產生壓力來鎖定推動主體，壓板另一端被按壓使壓板與直桿垂直時，壓板對直桿的壓力消失，從而解鎖推動主體。

在另一較佳實施例中，所述固定架包括側板和上、下板，該上、下板分別豎直設置于側板的上、下兩側。

由上述對本實用新型的描述可知，與現有技術相比，本實用新型具有如下有益效果：

1、本實用新型的多用途調整壓力鉗，通過按壓推動柄使得推板沿直桿長度方向移動，且在摩擦力的作用下(該摩擦力大于定位機構施加的壓力)，帶動調節板移動，操作簡單、方便，即可調整壓力的大小，而且壓力推壓均勻，操作步驟簡易、省時省工又省力，可大大提高工作效率，其可用于各種拼板對模拼模，可用于物品對接、連接固定等；

2、本實用新型通過第二彈性件驅使傾斜的壓板對直桿產生壓力來鎖定推動主體位置，按壓該壓板另一端使壓板與直桿垂直時，壓板對直桿的壓力消失，從而解鎖推動主體，結構簡單、便于操作；

3、本實用新型整體外形符合人體工學，與傳統的微調方法比較，調整精度高，大大提高了工作效率，縮短了工作時間、方便攜帶、省時又省力。

附圖說明

圖1為本實用新型的壓力板處在第一位置的使用狀態圖一(按壓推動手柄)；

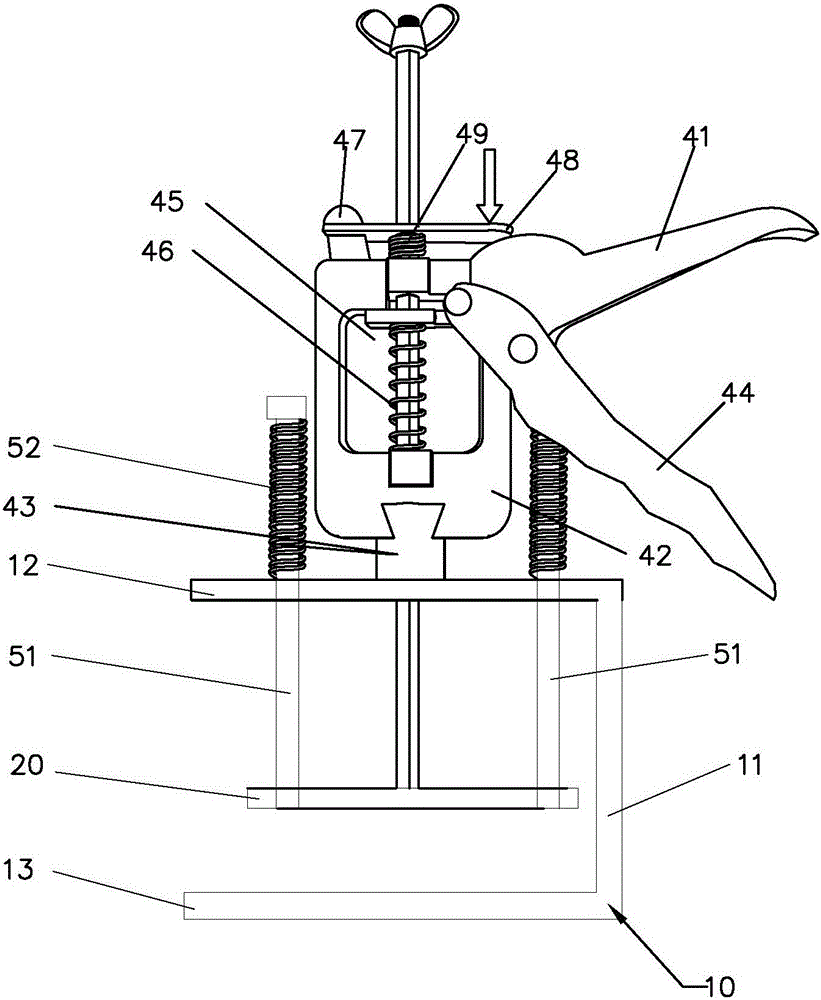

圖2為本實用新型的壓力板處在第一位置的使用狀態圖二(按壓壓板)；

圖3為本實用新型的壓力板處在第二位置的使用狀態圖。

具體實施方式

以下通過具體實施方式對本實用新型作進一步的描述。

參照圖1至圖3，一種多用途調整壓力鉗，包括固定架10、調節板20、直桿30和推動主體40。該固定架10包括一側板11和上、下板12、13，該上、下板12、13分別豎直設置于側板11的上、下兩端。該調節板20兩側設有與上板12滑動配合的滑槽21。直桿30的頂端設有手抓部32，以便于安裝操作。所述調節板20可由彈性材料制成，對工作表面傷害小。

該推動主體40包括一手柄41、一推動機構、一定位機構、一推動架42和一連接頭43，該推動架42設有左右貫通的推動區域42a，該直桿30豎直穿過推動區域42a和連接頭43且其底端固定于調節板20上。該連接頭43頂端與推動架42底部固定連接，底端與固定架10固定連接，調節板20與直桿30垂直。

推動機構包括一推動柄44、一推板45和一第一彈性件46。該推板45和第一彈性件46位于推動區域42a內。該推動柄44通過一轉軸與手柄41轉動連接，該推板45套設于直桿30上且與推動柄44頂端活動連接，該第一彈性件46也套設于直桿30上且張頂于推板45和推動區域42a側壁之間。該推動柄44和手柄41位于推動區域42a的同一側。推動柄44被操控相對手柄41動作時，推板45被驅動沿直桿30長度方向移動，且在摩擦力的作用下，驅使推動主體40向上移動，并在停止操控時，推板45在第一彈性件46的作用下回位，推動主體40的位置在定位機構的作用下保持不變。

定位機構位于推動架42上方，其包括一壓板48、一第二彈性件49和一固定柱47，固定柱47固定于推動架42頂部，壓板48穿設于直桿30上且一端與該固定柱47活動連接，第二彈性件49張頂于壓板48與推動架42頂端之間驅使壓板48傾斜，通過傾斜的壓板48對直桿30產生壓力來鎖定推動主體40，壓板48另一端被按壓使壓板48與直桿30垂直時，壓板48對直桿30的壓力消失，從而解鎖推動主體40。

進一步的，還包括有兩個導向桿51和兩個彈性回位件52，該兩導向桿51底端與調節板20固定連接，頂端活動穿設于固定架10頂部，該彈性回位件52分別穿設于導向桿51上且其兩端張頂于固定架10的上板12與導向桿51之間。

本實用新型可用于在拼板對模拼模時，對拼板起加壓固定作用，調節板20可根據需要設置長度以適應不同拼板的需求。參照圖1，反復手壓推動柄44，使得推動主體40帶動調節板20緩慢下壓至合適位置。當完成工作時，參照圖2，按壓壓板48，壓板48對直桿30的壓力消失，從而解鎖推動主體40，在彈性回位件52作用下，調節板20上升。

上述僅為本實用新型的具體實施方式，但本實用新型的設計構思并不局限于此，凡利用此構思對本實用新型進行非實質性的改動，均應屬于侵犯本實用新型保護范圍的行為。
