本實用新型涉及防盜門技術領域，具體而言，涉及一種子母門用中控插銷。

背景技術：

現有技術中，子母門用中控插銷的開閉是通過子母門用中控插銷中的插銷縮回退出插銷孔和伸出插入插銷孔實現。目前，插銷縮回和伸出多是通過撥動擺桿結構，由擺桿結構的轉動帶動插銷實現縮回或伸出。

這樣在子母門用中控插銷開閉的操作過程中，需轉動擺桿結構，從而子母門用中控插銷在開閉操作過程中，一方面需轉動擺桿，使擺桿轉動180度，操作的行程較大，同時轉動的擺桿容易和門鎖周邊部件發生干涉，影響門鎖的正常使用，便利性較差。另一方面，擺桿轉動速度快有時可能導致誤傷手指，安全性較差。

技術實現要素：

本實用新型旨在提供一種具有良好操作便利性的子母門用中控插銷。

為實現上述目的，本實用新型提供了一種子母門用中控插銷，包括設有插銷孔的殼體，以及設置在殼體內的插銷組件，插銷組件包括：插銷；驅動件，沿第一方向直線運動，用于驅動插銷在插銷孔內沿第二方向伸出或縮回，并具有與插銷伸出位置對應的第一工作位置和與插銷縮回位置對應的第二工作位置；換向裝置，設置在驅動件和插銷之間，用于對驅動件沿第一方向的驅動力換向以驅動沿第二方向運動的插銷。

進一步地，換向裝置包括換向連桿，換向連桿具有與插銷鉸接的第一端和與驅動件鉸接的第二端。

進一步地，換向裝置包括設置在驅動件與插銷其中之一上的傾斜槽，以及一端設置在驅動件與插銷其中之另一上，另一端插入傾斜槽內的銷柱。

進一步地，子母門用中控插銷還包括對處于縮回狀態的插銷進行鎖定的鎖止裝置。

進一步地，鎖止裝置通過對處于第二工作位置的驅動件的鎖止實現對插銷的鎖止。

進一步地，鎖止裝置包括可轉動設置的鎖鍵，以及第一偏壓件，在驅動件移動至第二工作位置時，第一偏壓件的偏壓力作用在鎖鍵上，使鎖鍵朝靠近驅動件方向旋轉至鎖鍵上的鎖止結構與驅動件上的配合鎖止部結合。

進一步地，子母門用中控插銷還包括設置在殼體上的解鎖孔，鎖鍵上對應解鎖孔設置有用于插銷解除鎖定的解鎖部。

進一步地，子母門用中控插銷還包括在插銷解除鎖定后，使插銷自動鎖出的自動鎖出裝置。

進一步地，自動鎖出裝置包括第二偏壓件，第二偏壓件的偏壓力作用在驅動件上，有使驅動件朝第一工作位置方向移動的趨勢。

進一步地，第二方向垂直于第一方向。

進一步地，還包括設置在殼體的面板內側上的套管，套管適合驅動件朝向面板的一端插入。

進一步地，殼體與插銷之間還設有對插銷沿第二方向伸出或縮回移動導向的第一導向結構。

進一步地，驅動件與殼體之間還設有對驅動件的移動進行導向的第二導向結構。

在本實用新型的子母門用中控插銷中，子母門用中控插銷的開閉操作只需要推動驅動件沿直線方向運動即可，同時由于換向裝置的存在，驅動件的移動方向不受插銷伸出或縮回的方向限制，從而子母門用中控插銷在使用過程中受安裝環境影響較小，操作的便利性較強。

附圖說明

構成本申請的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

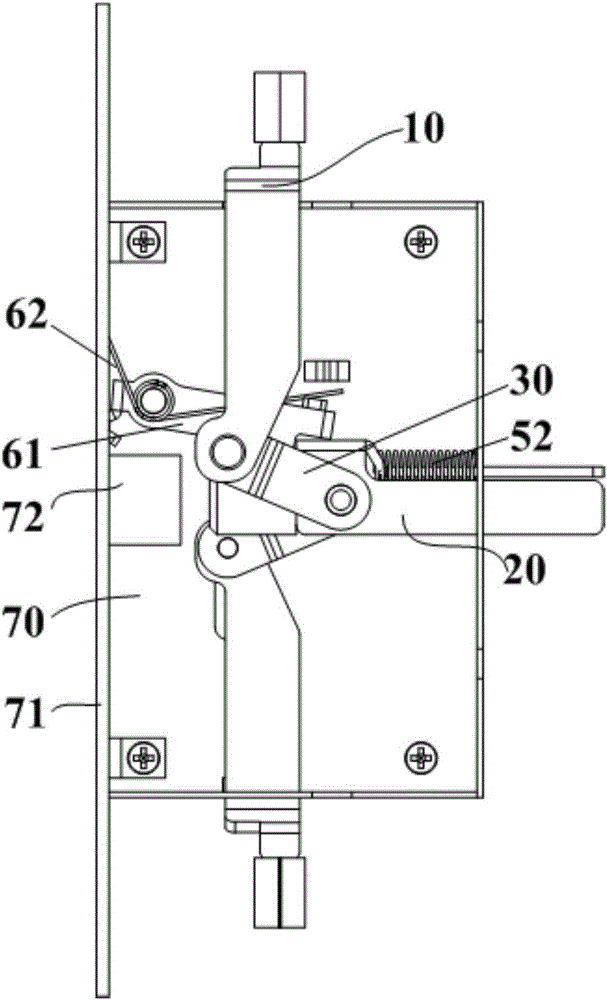

圖1是根據本實用新型第一實施例子母門用中控插銷的結構示意圖，其中插銷處于伸出位置；

圖2是根據本實用新型第一實施例子母門用中控插銷的另一結構示意圖，其中插銷處于縮回位置；

圖3是圖1所示子母門用中控插銷的左視結構示意圖；

圖4是根據本實用新型第二實施例子母門用中控插銷的結構示意圖，其中插銷處于伸出位置；

圖5是根據本實用新型第二實施例子母門用中控插銷的另一結構示意圖，其中插銷處于縮回位置

其中，上述附圖中的標記為：

10、插銷；20、驅動件；30、換向連桿；41、銷柱；42、傾斜槽；52、第二偏壓件；61、鎖鍵；62、第一偏壓件；70、殼體；71、面板；72、套管；73、解鎖孔。

具體實施方式

下面將參考附圖并結合實施例來詳細說明本實用新型。

如圖1所示，根據本實用新型實施例的子母門用中控插銷包括設有插銷孔的殼體70，以及設置在殼體70內的插銷組件，插銷組件包括：插銷10；驅動件20，沿第一方向直線運動，用于驅動插銷10在插銷孔內沿第二方向伸出或縮回，并具有與插銷10伸出位置對應的第一工作位置和與插銷10縮回位置對應的第二工作位置；換向裝置，設置在驅動件20和插銷10之間，用于對驅動件20沿第一方向的驅動力換向以驅動沿第二方向運動的插銷10。

從而在本實用新型實施例的子母門用中控插銷中，子母門用中控插銷的開閉操作只需要撥動驅動件20沿直線方向運動即可，同時由于換向裝置的存在，驅動件20的移動方向不受插銷10伸出或縮回的方向限制，從而子母門用中控插銷在使用過程中受安裝環境影響較小，操作的便利性較強。

實施例1

如圖1至圖3所示，在本實用新型第一實施例中，插銷10伸出或縮回運動的第二方向垂直于驅動件20運動的第一方向。本實施例中的換向裝置具體包括換向連桿30，換向連桿30具有與插銷10鉸接的第一端和與驅動件20鉸接的第二端，在驅動件20沿第一方向運動時，由驅動件20帶動換向連桿30運動，由此可以帶動與換向連桿30連接的插銷10沿第二方向運動，實現換向的功能，進而為子母門用中控插銷的開閉操作帶來便利。

實施例2

如圖4和圖5所示，在本實用新型第二實施例中，插銷10伸出或縮回運動的第二方向垂直于驅動件20運動的第一方向。本實施例中的換向裝置具體包括設置在插銷10上的傾斜槽42，以及一端設置在驅動件20上，另一端插入傾斜槽42內的銷柱41。由于傾斜槽42的延伸方向具有與第一方向和第二方向同向的分方向，從而在驅動件20沿第一方向運動時，驅動件20會帶動銷柱41沿第一方向運動，同時銷柱41在傾斜槽42中滑動，進而帶動插銷10沿第二方向運動，實現換向的功能，進而為子母門用中控插銷的開閉操作帶來便利。

在本實施例中的一備選方案(未圖示)中，傾斜槽42設置在驅動件20上，銷柱41的一端設置在插銷10上，另一端插入傾斜槽42內。同樣能夠實現換向裝置的換向功能，為子母門用中控插銷的開閉操作帶來便利。

需說明的是，對于上述各實施例中，第一方向和第二方向不局限于相互垂直，第一方向和第二方向之間也可以是通過換向裝置能夠實現換向的其他角度，例如第一方向和第二方向之間的夾角為銳角。

優選地，進一步參見圖1至圖5，在本實用新型上述各實施例中，子母門用中控插銷還包括對處于縮回狀態的插銷10進行鎖定的鎖止裝置，用于防止插銷10在外力的作用下運動，這樣子母門用中控插銷的安全性能會更高。

具體地，為實現對處于縮回狀態的插銷10進行鎖止，本實用新型上述各實施例中的鎖止裝置是通過對處于第二工作位置的驅動件20的鎖止來實現鎖止插銷10的目的。

鎖止裝置包括可轉動設置的鎖鍵61，以及第一偏壓件62，在驅動件20移動至第二工作位置時，第一偏壓件62的偏壓力作用在鎖鍵61上，使鎖鍵61朝靠近驅動件20方向旋轉至插銷10上的鎖止結構與驅動件20上的配合鎖止部結合，從而通過上述方式鎖止驅動件20，實現鎖止插銷10的目的。其中，第一偏壓件62可以為扭簧，通過扭簧的彈性扭力實現對鎖鍵61的偏壓，使鎖鍵61朝靠近驅動件20方向旋轉至插銷10上的鎖止結構與驅動件20上的配合鎖止部結合。

鎖止裝置還包括設置在鎖鍵61上的解鎖部，通過對解鎖部的進行操作，例如通過鑰匙穿過面板71上的解鎖孔73推動解鎖部，使鎖鍵61朝遠離驅動件20的方向旋轉，直至鎖鍵61上的鎖止結構與驅動件20上的配合鎖止部分離，從而實現對插銷10解除鎖定。

子母門用中控插銷還包括在插銷10解除鎖定后，使插銷10自動鎖出的自動鎖出裝置。具體自動鎖出裝置包括第二偏壓件52，第二偏壓件52具體可以為復位彈簧，復位彈簧的偏壓力作用在驅動件20上，有使驅動件20朝第一工作位置方向移動的趨勢，從而在解除鎖定后，在復位彈簧的復位彈性力的作用下，驅動件20朝向第一方向運動，實現自動復位，無需再操作驅動件20，從而進一步給子母門用中控插銷的鎖閉操作帶來便利。

優選地，在本實用新型上述各實施例中，子母門用中控插銷還包括設置在殼體70的面板71內側上的套管72，套管72適合驅動件20朝向面板71的一端插入。一方面保證整個驅動件20在第一工作位置的穩定性，進而保證插銷10的穩定性，整個子母門用中控插銷的可靠性更好，另一方面套管72可以遮擋殼體70內部結構，使整個子母門用中控插銷更加的美觀。

進一步地，殼體70與插銷10之間還設有對插銷10沿第二方向伸出或縮回移動導向的第一導向結構，以保證插銷10在合適的運動方向上運行。具體地，第一導向結構包括成型在殼體70或插銷10二者之一上長度方向沿第二方向延伸的條形槽，以及設置在殼體70或插銷10二者之另一上的銷軸，且銷軸適合插入條形槽內。

進一步地，驅動件20與殼體70之間還設有對驅動件20的移動進行導向的第二導向結構，以保證插銷10在合適的運動方向上運行。具體地，第二導向結構可以設置在殼體內沿第二方向延伸的導軌，對應的驅動件20為在導軌上滑動的滑塊。作為可變換的實施方式，第二導向結構還可以為成型在殼體70或驅動件20二者之一上長度方向沿第二方向延伸的條形槽，以及設置在殼體70或插驅動件20二者之另一上的銷軸，且銷軸適合插入條形槽內。

以上僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
