本實用新型涉及一種傳動裝置，尤其是一種用于開關門的傳動裝置。

背景技術：

隨著社會的進步和發展，轉動裝置也日益增多完善，對于不同的工作設備，就會有不同的傳動裝置，傳動裝置被運用的范圍相當廣泛，傳統用于開關貨物門的傳動裝置一般不具有鎖緊的功能，這樣對于貨物門穩定的固定在一個地方不太可能，在需要打開門的情況下，很容易由于不小心將貨物門移動到的關閉的位置，對貨物的傳輸造成不必要的麻煩，而且傳統的傳動裝置結構過于復雜，制造成本相對較高。

技術實現要素：

本實用新型所要解決的技術問題在于提供一種方便實用的用于開關門的傳動裝置。

為解決上述現有的技術問題，本實用新型采用如下方案：一種用于開關門的傳動裝置，包括滑動板，滑動套，齒條，齒輪，所述滑動板上設有滑動套，滑動板上設有齒條，齒條上設有齒輪，齒輪與連接軸的一端相連接，連接軸上設有第一連軸塊，連接軸另一端與旋轉輪相連接，旋轉輪下設有第二連軸塊。

作為優選，所述第一連軸塊上設有螺母。

作為優選，所述第二連軸塊上設有鎖緊螺母。

有益效果：

本實用新型采用了上述技術方案提供一種用于開關門的傳動裝置，彌補了現有技術的不足，結構簡單，設計合理，開關門方便，而且具有鎖緊的功能，相當?shù)姆奖銓?shí)用。

附圖說明

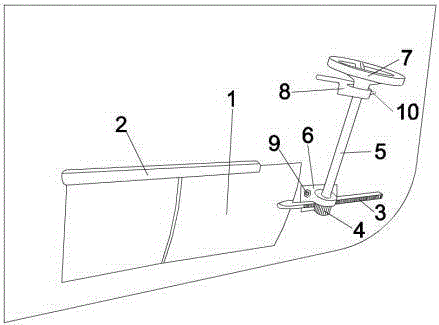

圖1為本實用新型的結構示意圖。

具體實施方式

如圖1所示，一種用于開關門的傳動裝置，包括滑動板1，滑動套2，齒條3，齒輪4，所述滑動板1上設有滑動套2，滑動板1上設有齒條3，齒條3上設有齒輪4，齒輪4與連接軸5的一端相連接，連接軸5上設有第一連軸塊6，連接軸5另一端與旋轉輪7相連接，旋轉輪7下設有第二連軸塊8，所述第一連軸塊6上設有螺母9，第二連軸塊8上設有鎖緊螺母10。

實際工作時，順時針旋轉旋轉輪7，旋轉輪7帶動連接軸5上的齒輪4順時針旋轉，齒輪4帶動齒條3向右移動，由于滑動板1與齒條3相連接，所以滑動板1也向右滑動，從而就將倉庫門打開，若逆時針旋轉旋轉輪7，則齒輪3逆時針旋轉，齒條3和滑動板1向左移動，從而將倉庫門關閉，第一連軸塊6上設有螺母9，螺母9起到固定第一連軸塊6的作用，第二連軸塊8上設有鎖緊螺母10，鎖緊螺母10可以將旋轉輪7固定在第二連軸塊8上，不讓其旋轉，這樣就可以間接的保證滑動板1在滑動套2上的位置不變。

本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
