本實用新型涉及一種細胞毒性靜脈藥物調配用隔離器系統。

背景技術：

細胞毒性藥物一直是治療腫瘤的基礎藥物，在抗腫瘤物中占有很大的比例。然而細胞毒性藥物的危害性也是眾所周知的，其可通過皮膚接觸或吸入等方式造成包括生殖、泌尿、肝腎等系統的毒害，同時具有致畸、免疫抑制及損害生育功能等不良反應。

目前在國內生物、醫學、制藥領域，在細胞毒性藥物調配過程中，主要用的是A2或B2型生物安全柜，普通的II級生物安全柜主要是對生物氣溶膠類的污染起到相應的防護作用，而不能控制操作中產生的藥物粉塵。因此在配制毒性藥物以及操作高風險的生物樣本時，使用防護級別更高、防護效果更好的細胞毒性藥物隔離系統（簡稱隔離系統）顯得尤為重要。

技術實現要素：

本實用新型為解決現有靜脈藥物在調配過程中，會對操作人員產生不良副作用的問題，提供一種安全調配細胞毒性靜脈藥物的隔離器系統。

本實用新型解決現有問題的技術方案是：一種細胞毒性靜脈藥物調配用隔離器系統，包括隔離器艙體，作為改進，所述的隔離器艙體包括相互密封隔離的傳遞區、操作區，所述的傳遞區一端設有傳遞進料門，傳遞區與操作區之間設有傳遞門，所述的傳遞區與操作區內均設有內置或/和外接有滅菌消毒裝置，所述的傳遞區與操作區氣壓為負壓，所述的操作區設有至少一個設有操作孔，操作孔內設有的操作手套，所述的傳遞進料門與傳遞門互鎖。

作為進一步的改進，所述的傳遞區相對于操作區氣壓為負壓。

作為進一步的改進，所述的操作區氣流模式為負壓的定向氣流。

作為進一步的改進，所述的操作區、傳遞區設有共用的進風風機；所述的傳遞區、操作區均設有排風風機。

作為進一步的改進，所述的排風風機或/和進風風機設有高效過濾器。

作為進一步的改進，所述的操作區密封連接有廢棄物桶。

作為進一步的改進，所述的傳遞區內設有物料托盤。

作為進一步的改進，所述的操作區內設有至少一個懸桿；上述的操作區設有助力帶氣彈簧的操作大門，所述的操作孔設置于操作大門上。

作為進一步的改進，所述的隔離器艙體設有腳輪。

作為進一步的改進，所述的隔離艙體設有觸摸屏和PLC控制系統，上述所述的傳遞門為升降傳遞門。

本實用新型與現有技術相比較，通過在隔離艙體內設置相互密封隔離傳遞區及操作區，操作區與傳遞區通過氣壓為負壓，之間通過傳遞門連接，操作人員可在隔離艙體外部通過操作區操作孔內的手套操作調配隔離艙體內部的藥物。其有益效果是靜脈藥物調配過程，對操作人員和工作環境進行全封閉物理隔離，從而使藥品保留在無菌屏障內。這樣保護了操作人員和環境，同時保護產品免受污染，還無需建設成本昂貴的無菌潔凈室，降低了能耗；隔離器可安裝于普通環境，免除了繁瑣的人員更衣程序，提高了工作效率。此外，隔離器系統內是經過滅菌的，因此在打開的容器內的殘余藥物可以用于以后的處方，節省了藥物，避免了昂貴藥品的浪費，節省了病人的費用支出。

同時能有效的防止有毒性粉塵擴散，滿足有毒性藥物無菌隔離操作要求，提供人員、樣品和環境的多重保護。醫護人員在操作時可以不穿著操作不便的隔離衣、戴口罩及眼罩等。

附圖說明

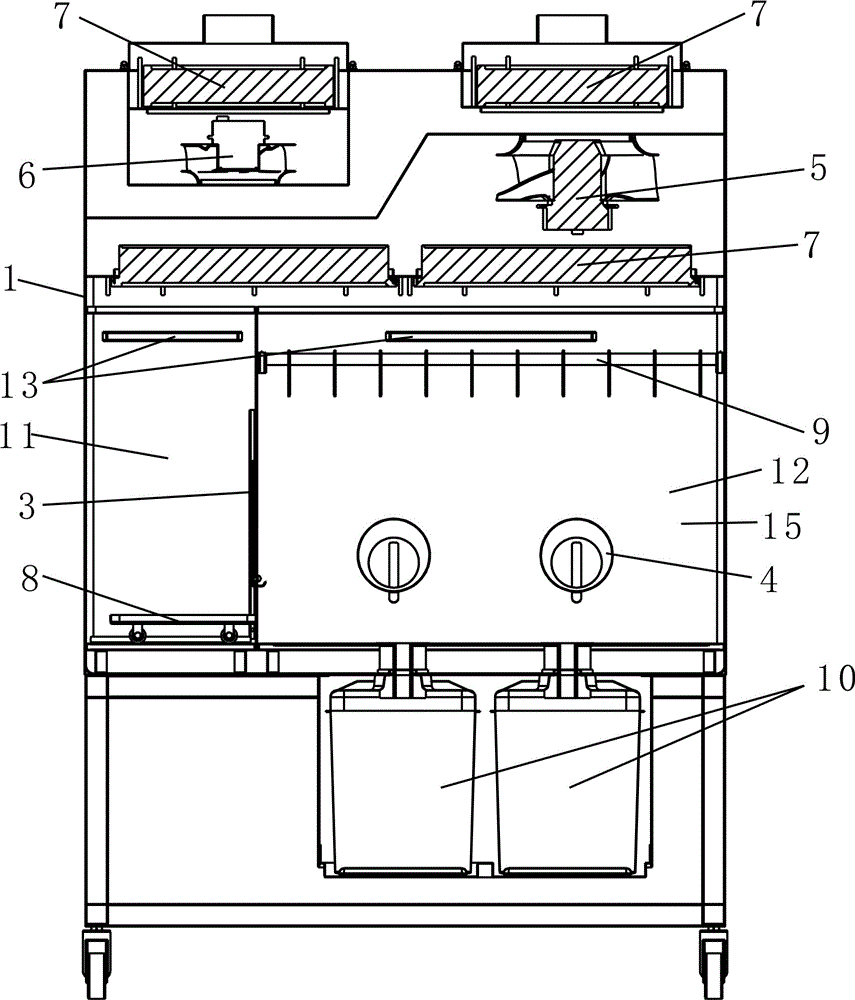

圖1是本實用新型的結構示意圖。

圖2是本實用新型隔離艙體的內部示意圖。

圖3是本實用新型隔離艙體的側視圖。

具體實施方式

參見圖1，本實施案例包括隔離器艙體1，隔離器艙體1設有腳輪、觸摸屏14和PLC控制系統。觸摸屏實時顯示操作區壓力狀態及進氣流和外排氣速度，根據設定值風機自動變頻調節。

隔離器艙體1包括相互密封隔離的傳遞區11、操作區12，傳遞區11一端設有傳遞進料門2，傳遞區11與操作區12之間設有傳遞門3，傳遞區11與操作區12內均設有內置或/和外接有滅菌消毒裝置，傳遞區11與操作區12氣壓為負壓，操作區12設有至少一個設有操作孔4，通常成對設置。操作孔4內設有的操作手套41，傳遞進料門2與傳遞門3互鎖，即使用過程中打開一個門的同時，另外一個門將被鎖住。以確保藥物調配過程中所需的物品通過傳遞區11進入隔離艙體操作區12內，從而確保配制材料的潔凈與安全。

傳遞區11相對于操作區12氣壓為負壓。操作區氣流模式為負壓的定向氣流。以此保證其即使在物理防污染系統出現故障的情況下也能為操作人員及外部環境提供安全保障。操作區12、傳遞區11設有共用的進風風機5；傳遞區11、操作區12均設有排風風機6。排風風機6或/和進風風機5設有高效過濾器7，高效過濾器具體可采用H14級高效進氣流過濾器，針對0.3μm以上顆粒系可以達到99.995%-99.999%截流效率。

為了便于使用，快速清除廢棄物，防止廢棄物堆積在隔離艙體內，操作區12密封連接有廢棄物桶10，廢棄物桶可擱置在外置的托架上。操作區12內設有至少一個用于懸掛物品的懸桿9，操作區12設有助力帶氣彈簧的操作大門15，操作孔4設置于操作大門15上。傳遞區11內設有物料托盤8。

在使用過程中，操作區12和傳遞區11門密封均采用充氣密封：當門關閉完全后，接近傳感器探測到關門已完成，將信號反饋給PLC，PLC控制對應電磁閥打開，使壓縮空氣進入密封條中，充氣的密封條將門與艙體間密封牢固；當需要打開操作區12和傳遞區11的門時，只需要在觸摸屏上點擊對應的開門按鈕，對應充氣密封條就會自動放氣，實現門和艙體間密封解鎖。另外操作大門15并配有氣彈簧，開門是可提供助力，這樣操作大門15可輕松方便完全打開，操作大門完全打開在配制操作完成后可對艙內進行徹底消毒和清潔操作。

內置或/和外接有滅菌消毒裝置，消毒裝置可采用紫外燈、H2O2-FOG和汽化過氧化氫滅菌系統。當然也可通過隔離器艙體1所設的接口連接外置的滅菌裝置滅菌。本實施案例中，傳遞區11與操作區12均采用內置的紫外燈13消毒滅菌。

本實用新型靜脈藥物調配操作步驟如下：

1、打開操作區12的傳遞進料門2，升降的傳遞門3將被自動鎖住，將靜脈藥物配制藥品和實驗材料放入操作區的艙內，關上操作傳遞進料門2；

2、開啟艙內紫外燈13，對艙內進行消毒，紫外線照射時間不小于半小時；

3、紫外燈13消毒完成后，開啟排風風機6或/和進風風機5使隔離艙體內構成負壓層流模式，操作人員通過隔離艙體1操作區12操作孔內的操作手套進行靜脈藥物配制操作；

4、在靜脈藥物配制過程中，生物廢棄物可扔至生物廢棄物桶10中，使廢棄物不占空間；

5、操作區12在進行配制操作過程中，如果有第二批次配制藥品或遺忘了配制材料需要進入操作區12時，可進行以下步驟，將需要進入操作區12物品通過傳遞區11傳送至操作區12，具體步驟如下：（1）停止配制操作，打開傳遞區11傳遞艙進料門2，將物品放置在物料托盤8內；（2）開啟傳遞區紫外燈13，進行大于半小時以上的紫外消毒；（3）紫外消毒后，打開傳遞區11和操作區12的升降傳遞門3，拖動物料托盤8，將物品轉移至操作區12，取走物料托盤8中物品放置在操作區12合適的位置；（4）將物料托盤轉移至傳遞區11，關閉升降傳遞門3后，繼續進行靜脈藥物配制操作。

6、藥物配重完成后，打開操作區12的操作大門15，傳遞區11的傳遞進料門2，清潔操作區12、傳遞區11衛生，處理生物廢棄物桶10中廢物，清潔完成后，關閉操作區12的操作大門15，傳遞區11的傳遞進料門2，整個藥物調配過程完成。
