本發明涉及一種應用于動力工具機上的伸縮推桿機構，尤其適用于割草機、或手推車、或其他需要安裝伸縮推桿的動力工具機。

背景技術：

割草機或手推車上都設置有用于推行的操作桿，此類操作桿通常包括連接于工具機主體兩側的第一推桿與第二推桿。

以割草機為例，當割草機或手推車處于工作狀態時，連接于割草機主體上的操作桿向割草機后方延伸一定的長度，供操作者在遠離切割工具一定長度的安全距離內工作；當割草機處于非工作狀態時，需要將割草機進行收藏儲放，通常在割草機主體上推桿與推桿座分別設有可釋放的鎖緊機構，用于在收藏時將上推桿從推桿座上進行釋放，然后將上推桿與推桿座進行折疊以減少收藏體積。該鎖緊機構通常采用鎖緊螺母對上推桿座進行旋轉鎖定，這種鎖定機構操作比較繁瑣，也比較費時。

中國專利CN104564939A公開了一種鎖緊裝置、應用該鎖緊裝置的伸縮桿和割草機，鎖緊裝置包括操作扳手、底座和斥力產生元件，所述操作扳手相對于底座具有松開位置和鎖緊位置，所述斥力產生元件設置在底座和操作扳手之間，產生一定斥力，當操作扳手由于操作不當，沒有完全到達鎖緊位置時，操作扳手會在排斥力的作用下回到松開位置，起到提示操作者的作用。上述方案對于確保伸縮裝置鎖緊具有一定的效果，但是不是非常牢靠，由于沒有保護開關裝置，如果操作者操作失誤，調整推桿長度后并沒有鎖緊，然而同時又開啟了割草機，很有可能出現事故。

技術實現要素：

本發明的目的在于解決現有技術中割草機或手推車伸縮推桿機構上缺乏保護開關裝置的問題，提供一種應用于動力工具機上的伸縮推桿機構。

本發明的技術解決方案是：一種伸縮推桿機構，應用于動力工具機上，所述伸縮推桿機構包括連接于所述動力工具機的第一推桿、可收縮于所述第一推桿內的第二推桿和設置在所述第一推桿上的鎖定件，所述鎖定件呈鎖定狀態時，所述第一推桿和所述第二推桿相對鎖定，所述伸縮推桿機構還包括與鎖定件聯動的位置傳感器，所述位置傳感器用于在所述鎖定件呈鎖定狀態和/或非鎖定狀態時產生感應信號。

優選地，所述鎖定件呈鎖定狀態時，所述鎖定件位于所述動力工具機的外輪廓之內。

優選地，所述動力工具機水平放置于平面上時，以所述動力工具機頭部為法向，動力工具機左右兩側為左側和右側，所述第一推桿上最靠進所述動力工具機左側和/或右側的面為外側面，垂直于所述第一推桿軸線的垂線沿所述第一推桿軸線方向延伸形成延伸面，該延伸面平行移動直至與所述第一推桿的所述外側面相切形成參照面，所述鎖定件不突出于所述參照面。

優選地，所述第一推桿還包括內側面、下側面和上側面，所述內側面與所述外側面呈對立面，所述下側面的兩端與內側面和外側面相連接，且朝向所述水平面，所述上側面和下側面222呈對立面，所述第一推桿的剖面呈矩形，所述鎖定件包括第一板狀部和第二板狀部，所述鎖頭設置于第二板狀部，所述第一板狀部的與鎖定件轉軸相連，且第一板狀部與第二板狀部相連接，所述第一鎖孔設置于第一推桿的內側面，所述鎖定件轉軸設在第一推桿的下側面，所述鎖定件接觸于第一推桿的下側面和內側面；或者，所述鎖定件轉軸設在第一推桿的上側面，所述鎖定件接觸于第一推桿的上側面和內側面。

優選地，所述鎖定件還設有一第三板狀部，該第三板狀部與第二板狀部相連接，所述鎖定件轉軸設在第一推桿下側面，所述第一鎖孔設置于第一推桿的上側面，所述鎖頭設置在第三板狀部上；或者，所述鎖定件轉軸設在第一推桿的上側面，所述第一鎖孔設置于第一推桿的下側面，所述鎖頭設置在第三板狀部。

優選地，所述伸縮推桿機構還包括傳動件和彈力機構，所述彈力機構與傳動件相連接，且對傳動件施加遠離觸發裝置的彈力，所述鎖定件呈鎖定狀態時，所述鎖定件對連接桿施力，傳動件呈第一位置狀態；所述鎖定件呈非鎖定狀態時，呈第二位置狀態。

優選地，所述傳動件包括第一桿部、軸套、第二桿部和轉軸，所述第一傳桿部和所述第二桿部分別位于軸套的兩側，所述軸套套接于轉軸外周，所述軸套圍繞轉軸發生轉動，所述鎖定件呈鎖定狀態時，鎖定件下壓第二桿部，從而對第二桿部施力，使得第二桿部下壓，軸套圍繞轉軸發生轉動，第一傳動件部翹起，所述傳動件呈第一位置狀態。

優選地，所述鎖定件呈非鎖定狀態時，所述彈力機構對所述第一桿部施力，所述第一桿部下壓，所述第二桿部翹起，所述傳動件呈第二位置狀態。

優選地，所述位置傳感器為微動開關。

本發明還提供一種動力工具機，其包括以上任一技術方案所述的伸縮推桿機構。

從以上技術解決方案可以看出，本發明具有諸多突出的實質性技術特點，實施本發明技術方案之后，其顯著的技術進步主要體現在：

（1）本發明在傳統的伸縮推桿機構上設置了開關保護裝置，使用時，在確保鎖定件完全鎖定伸縮推桿機構后才會觸發微動開關，在總開關和開關保護裝置一起觸發時，機器才會啟動，大大增強了安全性，防止在伸縮推桿沒有鎖定的情況下啟動機器，防止操作者受到誤傷；

（2）此外，鎖定件鎖定伸縮推桿機構時，不會突出在伸縮推桿外側，不會增加包裝尺寸，方便樣機包裝，降低了生產及運輸成本。

附圖說明

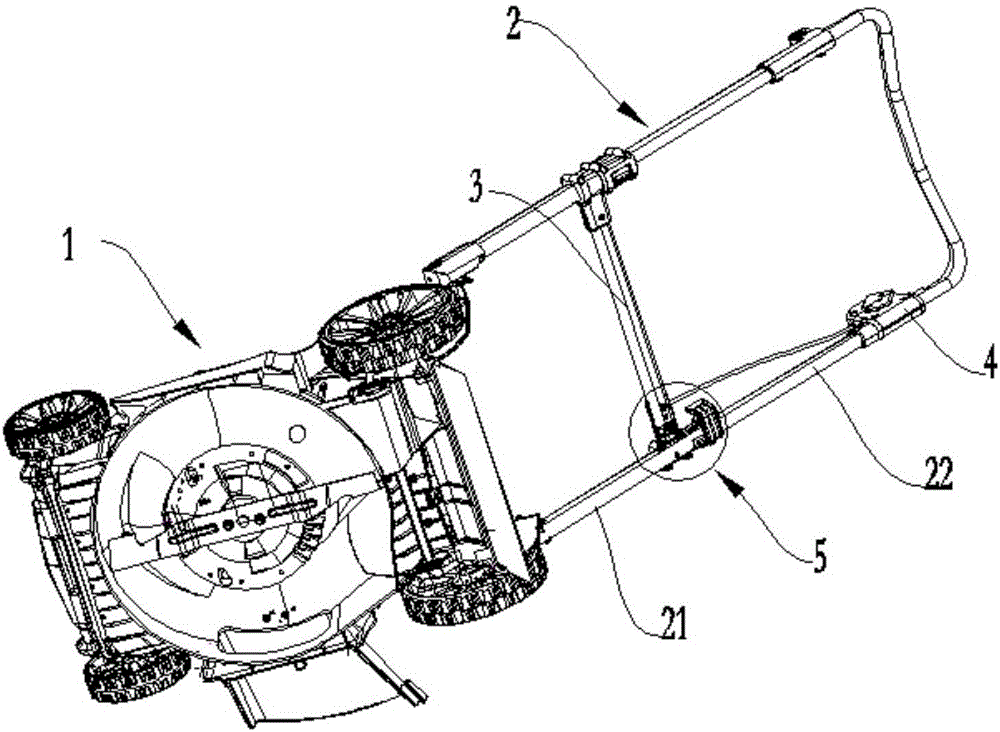

圖1是割草機的伸縮推桿機構結構示意圖；

圖2是鎖定件解鎖狀態時應用于動力工具機上的伸縮推桿機構狀態示意圖；

圖3是鎖定件鎖定狀態時應用于動力工具機上的伸縮推桿機構狀態示意圖；

圖4是傳動件、彈簧和微動開關結構示意圖；

圖5是延伸面和參照面示意圖；

圖6是實施例2中第一推桿、鎖定件和參照面剖視圖。

圖中各附圖標記的含義如下：

1-割草機；2-伸縮推桿機構；21-第一推桿；22-第二推桿；221-內側面，222-下側面，3-橫桿；4-開關組件；5-保護開關裝置；51-傳動件；511-第一桿部；512-軸套；513-第二桿部；52-轉軸；53-微動開關；54-彈簧；55-擋塊；6-鎖定件；61-鎖定件轉軸；7 -延伸面；8 -參照面。

具體實施方式

以下結合附圖，對本發明的具體實施方式作進一步詳述，以使本發明的技術方案更易于理解和掌握。

如圖1及圖2所示，本發明提供伸縮推桿機構，所述伸縮推桿機構2安裝于割草機1上，包括第一推桿21、第二推桿22、保護開關裝置5和鎖定件6，第一推桿21和第二推桿22相套接，且第一推桿21和第二推桿22之間可發生伸縮滑動，定義套接于外部的為第一推桿21，收于內腔的為第二推桿22，鎖定件6安裝于第一推桿21上。

所述伸縮推桿機構2上的保護開關裝置5安裝于鎖定件6附近，保護開關裝置5包括傳動件51、微動開關53和彈簧54，彈簧54也可由扭簧代替，或者為其它給予連接桿52彈力使之與微動開關53的彈性件。這里需要說明的是：伸縮推桿機構2還可安裝于推車車體上，或者其它需要手推的工具機主體上，例如割草機等；微動開關53也可由其他類型的位置傳感器替代。

實施例1

如圖1、圖2和圖3所示，第一推桿21的下端與割草機1相連，第一推桿21設有兩個，第二推桿22大致呈U型，并具有兩個連接端，第一推桿21上端與第二推桿22的兩個連接端相連接，使得第二推桿22可沿第一推桿21軸向方向收于第一推桿21內腔。第一推桿21的剖面呈矩形，第一推桿21包括外側面、上側面、下側面222和內側面221，割草機1水平放置于平面上時，其頭部為前側，尾部為后側，以割草機1的頭部為法向，割草機1左右兩側為左側和右側，第一推桿21上最靠近割草機1左側和/或右側的面為外側面，第一推桿21中內側面221與外側面呈對立面，下側面兩端與內側面221和外側面相連接，且靠近水平面，上側面和下側面222呈對立面。位于所述動力工具機的外輪廓之內，即鎖定件6不突出于第一推桿21的外側面。

如圖2和圖3所示，第一推桿21上設有第一鎖孔，所述第二推桿22上至少設有一個第二鎖孔，所述第二推桿22在第一推桿21內腔發生位移，完成伸縮滑動。如圖2及圖3所示，鎖定件6的一端通過鎖定件轉軸61可旋轉地固定在第一推桿21上，鎖定件6上設有鎖頭，當第二鎖孔由于第二推桿22的滑動與第一推桿21上的第一鎖孔對應時，鎖頭可通過鎖定件6的旋轉插入第一鎖孔和第二鎖孔，進而鎖定第一推桿21和第二推桿22，此時鎖定件6呈鎖定狀態。當縮頭沒有完全插入第一鎖孔和第二鎖孔時，第一推桿21和第二推桿22之間能夠相對滑動，或鎖定不完全，此時鎖定件6呈非鎖定狀態。

鎖定件6包括第一板狀部、第二板狀部和第三板狀部，第一板狀部的其中一側與鎖定件轉軸61相連，第一板狀部的另一側與第二板狀部的一側固定連接，第二板狀部的另一側與第三板狀部其中一側固定連接，第一板狀部與第二板狀部之間，第二板狀部與第三板狀部之間均呈90°夾角。所述第一推桿21和第二推桿22上的鎖孔均設置在伸縮推桿的內側面221，相應地，鎖定件6轉軸61設在伸縮推桿機構2的下側面222，鎖頭設置在鎖定件6的第二板狀部。當鎖定件6鎖緊伸縮推桿機構2時，鎖定件6包裹在伸縮推桿機構2上，具體地，包裹在伸縮推桿機構2的下側面222、內側面221和上側面。由此可見，當鎖定件鎖定時，僅會增加第一推桿21下側面222、內側面221和上側面的尺寸，不會增加第一推桿21外側面的尺寸，不會增加包裝尺寸，方便樣機包裝，降低成本。這里需要說明的是，第一鎖孔與鎖頭的安裝位置并不唯一，也可將鎖孔設置于第一推桿21的上側面，相應地鎖頭設置于第三板狀部。

此外，還可將鎖定件轉軸61設置在伸縮推桿機構2的上側面，第一鎖孔設置于第一推桿21的內側面221，鎖頭設置于第二板狀部上，此時第一鎖定件6包裹于第一推桿21的上側面、內側面221和下側面222；或者將第一鎖孔設置于第一推桿21的下側面222，鎖頭設置于第三板狀部上，此時第一鎖定件6包裹于第一推桿21的上側面、內側面221和下側面222。或者，鎖定件6僅僅包括第一板狀部和第二板狀部，第一鎖孔扔設置于第一推桿21的內側面221，鎖頭設置于第二板狀部上，也可實現鎖定功能。相應地，鎖定件轉軸61設置在第一推桿21的上側面，鎖定件6鎖定時包覆于第一推桿21的上側面和內側面；或者鎖定件轉軸61設置在第一推桿21的下側面，鎖定件6鎖定時包覆于第一推桿21的下側面和內側面。

實施例2

第一推桿21的剖面呈圓形或橢圓形，相應地，所述鎖定件6與第一推桿21接觸的面呈弧面，且鎖定件6與第一推桿21相配合，鎖定時鎖定件6恰好包裹于第一推桿21的周面。所述鎖定件轉軸61連接于第一推桿21上，且位于第一推桿21除去外側周面所在部分的位置，第一鎖孔設置于第一推桿21上，鎖頭設置于鎖定件6與第一推桿21所接觸的弧面上，如圖5和圖6所示，現定義一個參照面8，垂直于第一推桿21軸向方向的垂線沿第一推桿21軸向方向延伸形成延伸面7，該延伸面7平行移動直至與第一推桿21外側面相切形成所述參照面8，鎖定時，鎖頭與第一鎖孔位置相對應，且保證鎖定件6不突出于該參照面8。

當然，第一推桿21的截面也可呈不規則形，相應地，鎖定件6與第一推桿21所接觸的面與第一推桿21外周面相配合，鎖頭設置于鎖定件6與第一推桿21所接觸的面上，第一鎖孔設置于第一推桿21上，鎖定時，保證鎖定件6與第一推桿21的外側面不接觸。

實施例3

傳動件51靠近微動開關53。鎖定件6安裝于第一推桿21上，且靠近傳動件51。兩個第一推桿21之間連接有橫桿3。微動開關53安裝于橫桿3上，且靠近第一推桿21和橫桿3的交接處。如圖3和圖4所示，所述傳動件51包括第一桿部511、軸套512、第二桿部513和轉軸52，第一桿部511和第二桿部513分別位于軸套512的左右兩側，軸套512套接于轉軸52外周，轉軸52與橫桿3固定連接，且靠近橫桿3與第一推桿21的交接處，使得傳動件51整體得以固定。所述軸套512可圍繞轉軸52發生轉動，第一桿部511位于微動開關53的觸點的下方。第一桿部511和彈簧54相連，彈簧54給予第一桿部511遠離微動開關53觸點的彈力。所述鎖定件6安裝于第一推桿21上，且鎖定件6鎖緊時與第二桿部513相抵接。

如圖2所示，當鎖定件6呈鎖緊狀態時，鎖定件6下壓傳動件51的第二桿部513，從而對第二桿部513施力，使得軸套512圍繞轉軸52發生轉動，此時，第二桿部513下壓，第一桿部511翹起，從而觸碰到微動開關53的觸點，傳動桿51呈第一位置狀態。微動開關53產生感應信號，此時，打開總開關，機器可被啟動，否則機器不可被啟動。

如圖3所示，當鎖定件6呈非鎖定狀態時，彈簧54下壓傳動件51的第一桿部511，從而對第一桿部511施力，使得軸套512內圍繞轉軸52發生轉動，此時，第一桿部511下壓，第二桿部513翹起，從而第一桿部511與微動開關53的觸點分離，傳動桿51呈第二位置狀態。此時，即使打開總開關，機器也不可被啟動。

另設有一擋塊55，擋塊55的位置相對于轉軸52位置固定，擋塊55可固定連接于橫桿3、微動開關53或第一推桿21上，彈簧54的一端與第一桿部511相連接，另一端與擋塊53相連接，保證彈簧54呈壓緊狀態，給予第一桿部511遠離微動開關53觸點的彈力，顯而易見地，也可將彈簧54一端與第一桿部511相連接，另一端與微動開關53底面相連接，只要保證彈簧54一端連接第一桿部511，另一端與一相對轉軸52固定的面相連接，保證彈簧54呈壓緊狀態即可。

此外，也可將傳動件51通過轉軸52固定于橫桿3上，并將微動開關53通過固定件連接于第一推桿21上，或者，將微動開關53固定連接于橫桿3上，傳動件51通過轉軸52固定于第一推桿21上，同樣，還可將傳動件51和微動開關53均固定連接于第一推桿1上，只要保證傳動件51和微動開關53得以固定，并且傳動件51轉動可觸碰微動開關53的觸點即可。當然，也可僅設置一根第一推桿21，此時，傳動件51通過轉軸52固定于第一推桿21上，并將微動開關53通過固定件固定連接于第一推桿21上。。

此外，鎖定件6可設置在伸縮推桿機構2的其中一側的第一推桿21上或者設置在伸縮推桿機構2的兩側第一推桿21上。所述伸縮推桿機構2上還設有用于啟動割草機1的開關組件4，所述保護開關裝置5與開關組件4位于同一側，且開關保護裝置5上的微動開關53和開關組件4電連接。

通過以上描述可以發現，本發明在傳統的伸縮推桿機構上設置了開關保護裝置，使用時，在確保鎖定件完全鎖定伸縮推桿機構后才會觸發微動開關，在總開關和開關保護裝置一起觸發時，機器才會啟動；若開關保護裝置為啟動，即使打開總開關也無法啟動機器，這就大大增強了產品的安全性能，防止在伸縮推桿沒有鎖定的情況下啟動機器，避免操作者受到誤傷。此外，鎖定件鎖定伸縮推桿機構時，不會突出在伸縮推桿外側，不會增加包裝尺寸，方便樣機包裝，降低了生產及運輸成本。

當然，本發明的具體實施方式并不受上述描述的限制，本領域的普通技術人員依據本發明的精神實質，在結構、方法或功能等方面采用等同變換或者等效變換而形成的所有技術方案，均落在本發明要求保護范圍的之內。
