本發明涉及阻尼器鉸鏈，尤其涉及一種凸輪軸型阻尼器鉸鏈。

背景技術：

阻尼器在航天、航空、軍工、槍炮、汽車等行業有著廣泛的應用，其中旋轉阻尼器較為普遍使用，但是旋轉阻尼器在旋轉角度較小時，不能發揮阻尼效果，用戶體驗極差。現有的鉸鏈普遍占據空間較大，且大部分鉸鏈占據的空間與鉸鏈的旋轉軸成垂直狀態，鉸鏈的空行程比較大，不能滿足目前反應快、體積小的要求。

技術實現要素：

發明目的：針對上述問題，本發明的目的是提供一種凸輪軸型阻尼器鉸鏈，解決旋轉小角度時，不能發揮阻尼效果的問題，整體所占空間小，空行程小，反應快。

技術方案：

一種凸輪軸型阻尼器鉸鏈，包括安裝座、凸輪軸、滑塊組件、第一連桿、第二連桿、直線阻尼器，所述凸輪軸、所述滑塊組件、所述第一連桿、所述第二連桿、所述直線阻尼器均設于所述安裝座中，所述凸輪軸一端與所述滑塊組件鉸接，所述滑塊組件與所述安裝座固定，所述第一連桿的彎折部與所述安裝座的底板鉸接，一端與所述滑塊組件活動連接，另一端與所述第二連桿鉸接，所述直線阻尼器尾部固定于所述安裝座的底板上，所述安裝座的底板上開設有第一限位槽，所述第二連桿的另一端通過第一樞軸與所述直線阻尼器頭部鉸接并卡于所述第一限位槽中。外部的旋轉帶動凸輪軸旋轉，凸輪軸通過滑塊組件帶動第一連桿左右旋轉，從而通過第二連桿帶動直線阻尼器頭部向左運動，開始起阻尼作用。

具體的，所述滑塊組件包括連接臂、滑軌、滑塊、所述連接臂與所述凸輪軸一端鉸接，所述連接臂的兩側設有所述滑軌，所述滑軌上端與所述安裝座的頂壁固定，所述滑塊與所述滑軌相配合，且與所述連接臂的另一端通過第二樞軸鉸接，所述滑塊下端的連接部上固定有銷軸，所述第一連桿上開設有第二限位槽，所述銷軸卡于所述第二限位槽中。凸輪軸旋轉帶動連接臂上下運動，帶動滑塊隨之上下運動，帶動第一連桿轉動。

優選的，所述第一連桿的彎折部呈直角，該阻尼器鉸鏈處于工作狀態時，第一連桿開設有第二限位槽的這一側，與滑軌之間的角度逐漸接近于直角，第一連桿的彎折部呈直角使得第一連桿在工作狀態下，滑塊運動相同的行程，第一連桿旋轉的角度不斷增大，也使最后的工作階段，直線阻尼器運動的行程加大，減速效果更好，在最后小角度的使用中，給予直線阻尼器充分的反應行程。

優選的，所述第二連桿的彎折部呈鈍角，承受的拉力更大，不容易受力彎曲，使第二連桿對第一樞軸的作用力增強，更有利于帶動第一樞軸左右運動。

優選的，所述第一連桿、所述第二連桿、所述連接臂的端部均為圓角，減小與之配合的部件的尺寸，減少相對運動過程中的阻力，運動更順暢。

另外，所述滑塊組件還包括限位塊，所述限位塊的兩端分別與兩側的所述滑軌的下端固定，對滑塊的運動進行限位，避免滑塊脫離滑軌，保證長期正常運行。

有益效果：與現有技術相比，本發明的優點是旋轉角度為10度時，即能發揮阻尼效果，對直線阻尼器的技術要求降低，降低生產成本，反應速度快，運動空程小，鉸鏈呈扁平狀，體積小，空間利用率高，結構簡潔美觀，應用范圍廣，應用于洗衣機蓋板、馬桶蓋等，負荷的重量較大，使蓋板下降平穩，使客戶實際使用中有良好的體驗。

附圖說明

圖1為本發明初始狀態的立體結構示意圖；

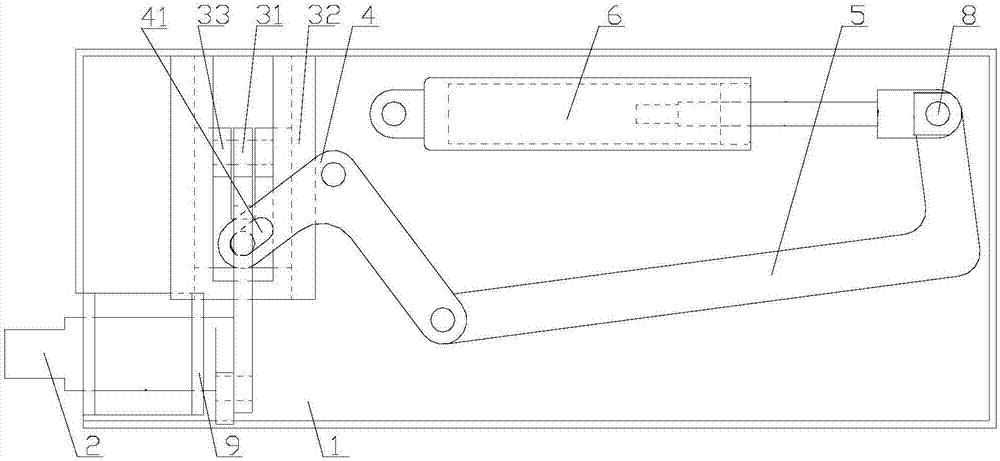

圖2為本發明初始狀態的平面結構示意圖；

圖3為本發明工作狀態的立體結構示意圖；

圖4為本發明工作狀態的平面結構示意圖；

其中，1為安裝座、2為凸輪軸、3為滑塊組件、4為第一連桿、5為第二連桿、6為直線阻尼器、7為第一限位槽、8為第一樞軸、9為安裝板、31為連接臂、32為滑軌、33為滑塊、34為第二樞軸、35為銷軸、41為第二限位槽。

具體實施方式

下面結合附圖和具體實施例，進一步闡明本發明，應理解這些實施例僅用于說明本發明而不用于限制本發明的范圍，在閱讀了本發明之后，本領域技術人員對本發明的各種等價形式的修改均落于

本技術：
所附權利要求所限定的范圍。

如附圖1-4所示，一種凸輪軸型阻尼器鉸鏈，包括安裝座1、凸輪軸2、滑塊組件3、第一連桿4、第二連桿5、直線阻尼器6、限位槽7、第一樞軸8、安裝板9，安裝座1左下角固定有兩塊安裝板9，安裝板9中開設有安裝孔，凸輪軸2橫向穿設于安裝板9中，凸輪軸2一端超出安裝座1的邊界，凸輪軸2為上下兩端面被削平的圓柱體。滑塊組件3包括連接臂31、滑軌32、滑塊33、第二樞軸34、銷軸35，連接臂31一端與凸輪軸2另一端鉸接，滑軌32位于連接臂31兩側，滑軌32上端與安裝座1的頂壁固定，滑塊33與滑軌32相配合，且與連接臂31的另一端通過第二樞軸34鉸接，滑塊33下端的連接部上固定有銷軸35，第一連桿4上開設有第二限位槽41，銷軸35卡于第二限位槽41中。第一連桿4的彎折部與安裝座1的底板鉸接，另一端與第二連桿5鉸接，直線阻尼器6尾部固定于安裝座1的底板上，安裝座1的底板上開設有第一限位槽7，第二連桿5的另一端通過第一樞軸8與直線阻尼器6頭部鉸接并卡于限位槽7中。第一連桿4、第二連桿5均為彎折桿，彎折部均呈直角，且第一連桿4、第二連桿5及連接臂31的端部均設置為圓角。

當然凸輪軸也可以安裝于安裝座右側，其它部件均對應成鏡像安裝，以適應安裝于不同方向的旋轉軸。阻尼器鉸鏈一般成套使用，由凸輪軸位于左側的凸輪軸型阻尼器鉸鏈及凸輪軸位于右側的凸輪軸型阻尼器鉸鏈組成。

附圖1-2為該鉸鏈初始狀態，即鉸鏈未開始工作狀態，直線阻尼器也處于空閑狀態。將本發明安裝于洗衣機蓋板、馬桶蓋等蓋板上，蓋板的左、右旋轉軸分別與該凸輪軸型阻尼器鉸鏈固定，旋轉軸套設于凸輪軸一端，該鉸鏈初始狀態時蓋板處于打開狀態，蓋板旋轉關閉時帶動凸輪軸旋轉，帶動連接臂向上運動，第一連桿左側隨之向上運動，第一連桿繞著與安裝座鉸接處發生轉動，帶動第二連桿向左運動，從而帶動第一樞軸和直線阻尼器的頭部一起向左運動，直線阻尼器開始工作，該鉸鏈開始處于工作狀態，發揮阻尼作用，工作的最終狀態如附圖3-4所示，此時蓋板處于關閉狀態。當直線阻尼器壓縮到一定位置，開始帶動該鉸鏈的各部件回位至初始狀態，等待下一次發揮阻尼作用。本發明解決了旋轉阻尼器小角度不能發揮阻尼作用的缺陷，當蓋板旋轉角度小于10度時，直線阻尼器雖然已經開始發揮作用，但是仍不能抵消蓋板的慣性，當蓋板旋轉角度為10度時，即能讓蓋板緩緩落下，阻尼效果穩定，空行程小，反應速度快，各部件均設置于安裝座中，使用壽命長，結構緊湊，空間占有率低，整體美觀。

技術特征：

技術總結
本發明公開了一種凸輪軸型阻尼器鉸鏈，包括安裝座、凸輪軸、滑塊組件、第一連桿、第二連桿、直線阻尼器，所述凸輪軸一端與所述滑塊組件鉸接，所述滑塊組件與所述安裝座固定，所述第一連桿的彎折部與所述安裝座的底板鉸接，一端與所述滑塊組件活動連接，另一端與所述第二連桿鉸接，所述直線阻尼器尾部固定于所述安裝座的底板上，所述安裝座的底板上開設有第一限位槽，所述第二連桿的另一端通過第一樞軸與所述直線阻尼器頭部鉸接并卡于所述限位槽中。本發明的優點是旋轉角度為10度時，即發揮阻尼效果，反應速度快，空程小，鉸鏈呈扁平狀，空間利用率高，簡潔美觀，應用范圍廣，負荷重量較大，使蓋板下降平穩，使客戶實際使用中有良好的體驗。

技術研發人員：巫扣俊
受保護的技術使用者：鎮江吉凱中電子科技有限公司
技術研發日：2017.01.05
技術公布日：2017.08.18
