本實用新型涉及切菜裝置，具體涉及一種自動切菜裝置。

背景技術：

目前，隨著人們生活水平的提高，我國大部分人口早就解決了溫飽，邁向小康，去飯店吃飯的人越來越多，在家自己做飯吃的人越來越少，特別是80后和90后的人，當中會做飯的人的比例也很小，隨著人們生活水平的提高，人們希望使用智能化、自動化的設備完成食物的加工、制作，如使用電飯鍋煮飯、使用面包機制作面包、使用攪拌機將食材進行攪拌等。而對食材進行切削也是食物制作過程中較為繁瑣且勞動量較大的工作，人們也希望使用自動化的設備對食材進行切削，但是一般的切菜機只能簡單切片，但是不具有切絲和清洗的功能，因此需要改進。

技術實現要素：

實用新型的要解決技術問題是克服現有的自動切菜裝置不具有切絲和清洗的功能的問題，提供一種自動切菜裝置。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型提供了一種自動切菜裝置，包括所述裝置主體，所述裝置主體的一端設有微型水箱，所述微型水箱的一側設有電磁切刀，所述電磁切刀的一側設有切片箱，所述切片箱的底部設有滑軌，所述裝置主體的底部設有操作板，所述滑軌之間設有輸送帶，所述輸送帶的一端設有推板，所述切片箱的兩端設有支撐板，所述支撐板之間設有切片刀片，所述電磁切刀的頂部設有電磁伸縮桿，所述電磁伸縮桿的底部設有支撐柱，所述支撐柱上設有滑動板，所述滑動板的底部設有彈簧，所述切片箱的一側設有控制按鈕，所述微型水箱的底部設有噴孔。

作為本實用新型的一種優選技術方案，所述切片刀片通過卡扣連接支撐板，所述支撐板和所述支撐柱通過所述卡扣連接所述操作板，所述滑軌通過固定螺栓連接所述操作板。

作為本實用新型的一種優選技術方案，所述控制按鈕電性連接所述電磁切刀，所述控制按鈕電性連接所述輸送帶。

作為本實用新型的一種優選技術方案，所述刀片的兩端設有固定軸。

本實用新型所達到的有益效果是：本實用新型結構新穎、結構簡單，操作簡便，可以將菜品進行切片和切絲兩種形態，更加有利于使用，同時設有微型水箱便于將切過的菜品進行清洗，使之更加干凈衛生，同時大大提高的切菜效率和洗菜效率，提高生活效率和生活質量。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1是本實用新型的整體結構示意圖；

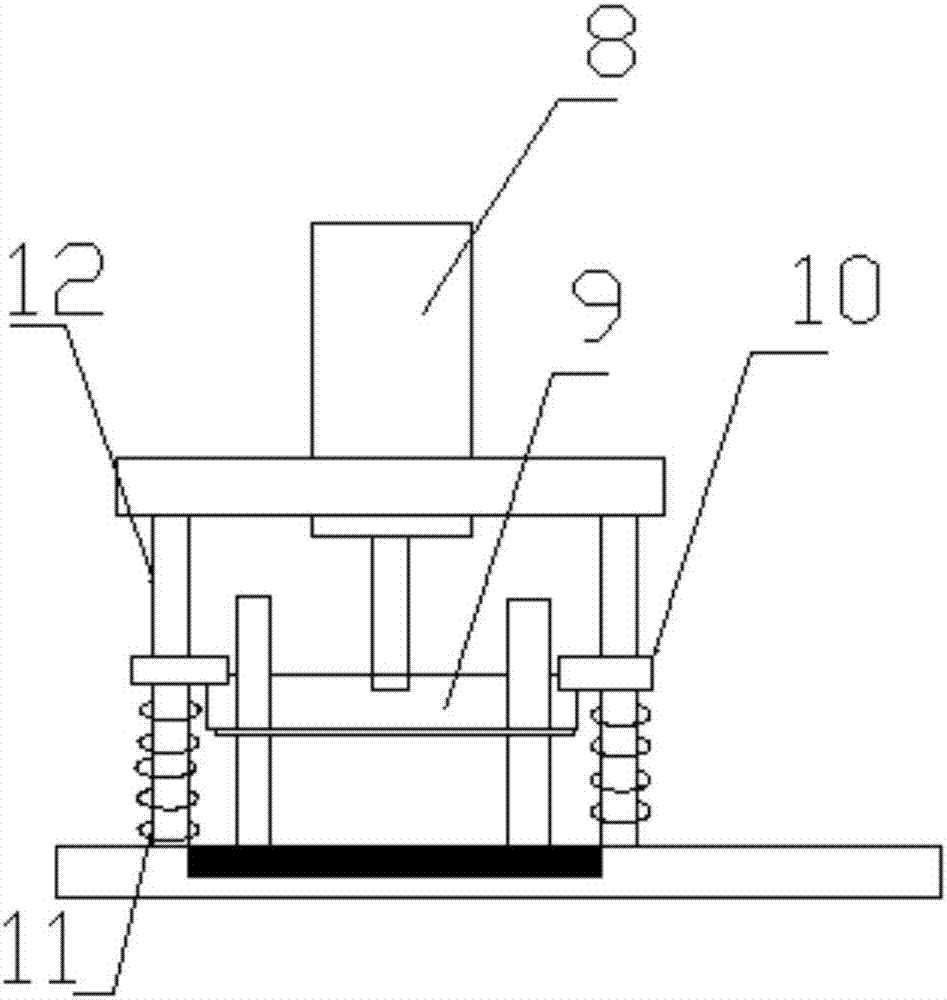

圖2是本實用新型的局部結構示意圖之一；

圖3是本實用新型的局部結構示意圖之二；

圖4是本實用新型的局部結構示意圖之三；

圖中：1、裝置主體；2、操作板；3、微型水箱；4、電磁切刀；5、切片箱；6、滑軌；7、控制按鈕；8、電磁伸縮桿；9、刀片；10、滑動板；11、彈簧；12、支撐柱；13、切片刀片；14、輸送帶；15、支撐板；16、噴孔；17、推板。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例1

如圖1-4示，本實用新型提供了一種自動切菜裝置，裝置主體1的一端設有微型水箱3，微型水箱3的底部設有噴孔16，水從噴孔16中噴出，便于且切片和切絲后的菜品進行清洗，干凈衛生，微型水箱3的一側設有電磁切刀4，電磁切刀4便于將菜品進行切絲，電磁切刀4的一側設有切片箱5，切片箱5的底部設有滑軌6，輸送帶14與推板17之間放入菜品，輸送帶14從滑軌6中輸送到切菜箱5，切菜箱5中的切片刀片13對菜品進行切片，的裝置主體1的底部設有操作板2，滑軌6之間設有輸送帶14，輸送帶14的一端設有推板17，切片箱5的兩端設有支撐板15，支撐板15之間設有切片刀片13，電磁切刀4的頂部設有電磁伸縮桿8，電磁伸縮桿8的底部設有支撐柱12，支撐柱12之間設有刀片9，支撐柱12上設有滑動板10，滑動板10的底部設有彈簧11，切片箱5的一側設有控制按鈕7，微型水箱3的底部設有噴孔16。

切片刀片13通過卡扣連接支撐板15，支撐板15和支撐柱12通過卡扣連接操作板2，滑軌6通過固定螺栓連接操作板2。

控制按鈕7電性連接電磁切刀4，控制按鈕7電性連接輸送帶14。

刀片9的兩端設有固定軸。

具體的工作時，首先輸送帶14與推板17之間放入菜品，推板17將菜品通過輸送帶14從滑軌6中輸送到切菜箱5，切菜箱5中的切片刀片13對菜品進行切片，電磁切刀4的頂部設有電磁伸縮桿8，電磁伸縮桿8使支撐柱12之間的刀片9上下擺動，對切片后的菜品進行切絲，裝置主體1的一端設有微型水箱3，微型水箱3的底部設有噴孔16，水從噴孔16中噴出，便于且切片和切絲后的菜品進行清洗，使之更加干凈衛生，同時大大提高的切菜效率和洗菜效率，提高生活效率和生活質量。

本實用新型所達到的有益效果是：本實用新型結構新穎、結構簡單，操作簡便，可以將菜品進行切片和切絲兩種形態，更加有利于使用，同時設有微型水箱便于將切過的菜品進行清洗，使之更加干凈衛生，同時大大提高的切菜效率和洗菜效率，提高生活效率和生活質量。

最后應說明的是：以上所述本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
