本實用新型涉及雙層鎖技術領域，具體為一種高效安全彈子芯防盜鎖。

背景技術：

密碼鎖是鎖的一種，開啟時用的是一系列的數字或符號，文字密碼鎖可分為：機械密碼鎖、數字密碼鎖等等。密碼鎖的密碼通常都只是排列而非真正的組合。部分密碼鎖只使用一個轉盤，把鎖內的數個碟片或凸輪轉動；亦有些密碼鎖是轉動一組數個刻有數字的撥輪圈，直接帶動鎖內部的機械，最簡單的密碼鎖，常見於低安全設定的單車鎖，使用多個撥圈。

一種高效安全彈子芯防盜鎖的出現大大增大了鎖體的鎖定，但是目前階段的鎖，存在諸多的不足之處，例如，安全性差，容易被破解，鎖定的牢固性能差。

技術實現要素：

本實用新型的目的在于提供一種高效安全彈子芯防盜鎖，以解決上述背景技術中提出的安全性差，容易被破解，鎖定的牢固性能差的問題。

為實現上述目的，本實用新型提供如下技術方案：一種高效安全彈子芯防盜鎖，包括鎖體，所述鎖體的外側設置有安裝孔，所述安裝孔上安裝有鎖掛，所述鎖體的中間位置處設置有數字表盤，所述數字表盤的中間位置處安裝有調節旋鈕，所述調節旋鈕的中間位置處安裝有按鈕，所述調節旋鈕的一端與轉動盤連接，所述轉動盤的外側設置有安裝槽，所述安裝槽內安裝有第二伸縮桿，所述第二伸縮桿的一端安裝有第二感應層，所述鎖掛的一側安裝有拔高桿，所述拔高桿的下方安裝有固定桿，所述固定桿的下方安裝有軸套，所述鎖掛的另一側的下方安裝有第一伸縮桿，所述第一伸縮桿的底部安裝有第一感應層。

優選的，所述第一感應層輸出端與第一伸縮桿輸入端電性連接。

優選的，所述第二伸縮桿共設置有四個，且四個第二伸縮桿上均設置有第二感應層，且每個第二伸縮桿上的第二感應層均對應一個第一伸縮桿上的第一感應層。

優選的，所述拔高桿的拔高高度與鎖掛的一端深入安裝孔內的長度相同。

與現有技術相比，本實用新型的有益效果是：該一種高效安全彈子芯防盜鎖是將數字密碼、傳感器和鎖掛組合在一起的一種雙層鎖，且鎖掛共設置有四個，通過此種方式設計的鎖體，不但牢固性大大增大，且安全性能大大提高，通過數字密碼來解鎖，不但操作方便，且不會如鑰匙鎖的鑰匙丟失，避免了大量的麻煩，且此開鎖過程是通過傳感器的相互配合進行自動打開，在不知道特定密碼的情況下，除非損壞鎖體，不然無法將鎖打開，大大增大了鎖體的安全性能。

附圖說明

圖1為本實用新型的結構示意圖；

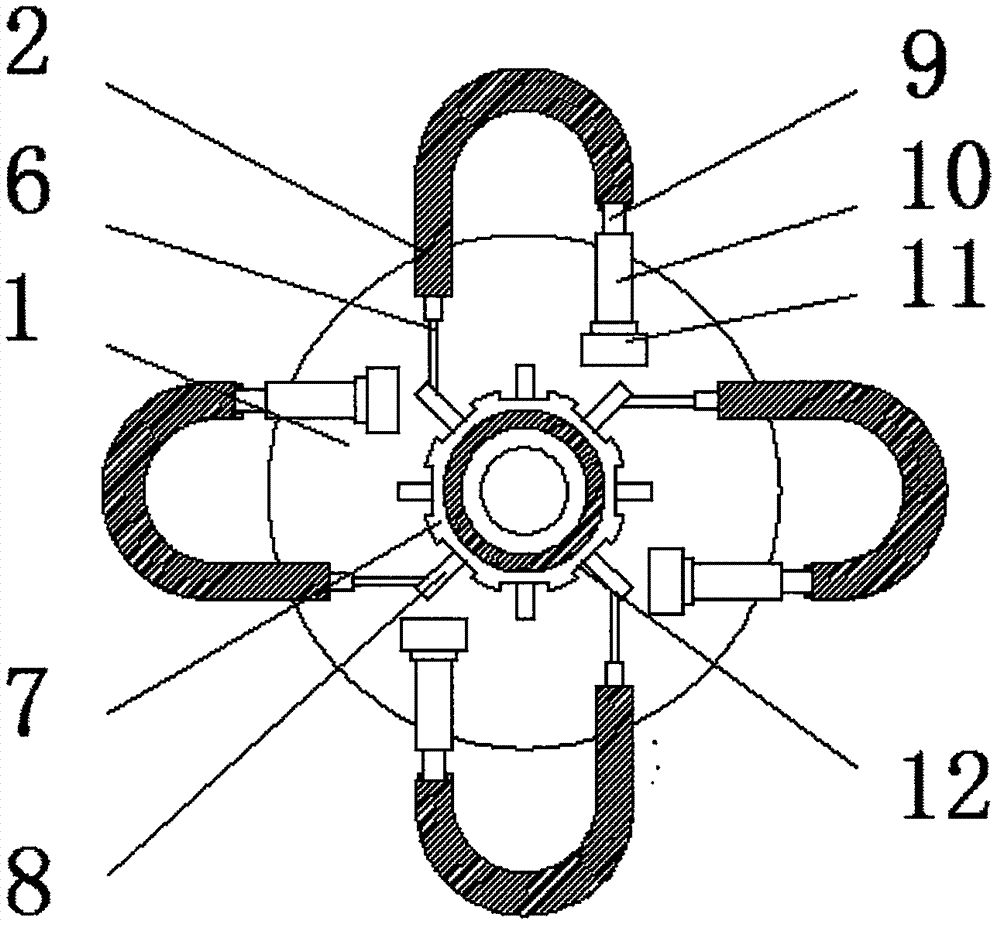

圖2為本實用新型的內部的結構示意圖；

圖3為本實用新型的鎖體的結構示意圖；

圖4為本實用新型的第一伸縮桿的結構示意圖。

圖中：1-鎖體；2-鎖掛；3-數字表盤；4-調節旋鈕；5-按鈕；6-第一伸縮桿；7-轉動盤；8-第二伸縮桿；9-拔高桿；10-固定桿；11-軸套；12-安裝槽；13-安裝孔；14-第一感應層；15-第二感應層。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供的一種實施例：一種高效安全彈子芯防盜鎖，包括鎖體1，鎖體1的外側設置有安裝孔13，安裝孔13用來安裝鎖掛2，安裝孔13上安裝有鎖掛2，鎖掛2用來鎖住門栓，鎖體1的中間位置處設置有數字表盤3，數字表盤3方便數字密碼的設定，數字表盤3的中間位置處安裝有調節旋鈕4，調節旋鈕4用來帶動轉動盤7按照數字表盤3對應的數字轉動，調節旋鈕4的中間位置處安裝有按鈕5，按鈕5用來控制第二伸縮桿8伸縮，調節旋鈕4的一端與轉動盤7連接，轉動盤7用來調節其上的安裝槽12對應位置，轉動盤7的外側設置有安裝槽12，安裝槽12用來安裝第二伸縮桿8，安裝槽12內安裝有第二伸縮桿8，第二伸縮桿8用來與第一伸縮桿6接觸，第二伸縮桿8的一端安裝有第二感應層15，第二感應層15用來與第一感應層14接觸，鎖掛2的一側安裝有拔高桿9，拔高桿9可以控制鎖掛2脫離鎖體1，拔高桿9的下方安裝有固定桿10，固定桿10用來固定鎖掛2，固定桿10的下方安裝有軸套11，軸套11用來控制固定桿10及其上的鎖掛2轉動，鎖掛2的另一側的下方安裝有第一伸縮桿6，第一伸縮桿6的底部安裝有第一感應層14，第一感應層14輸出端與第一伸縮桿6輸入端電性連接，第二伸縮桿8共設置有四個，且四個第二伸縮桿8上均設置有第二感應層15，且每個第二伸縮桿8上的第二感應層15均對應一個第一伸縮桿6上的第一感應層14，拔高桿9的拔高高度與鎖掛2的一端深入安裝孔13內的長度相同。

具體使用方式：該設備在使用時，通過轉動調節旋鈕4，將其調節至數字表盤3上的數字密碼所對應位置，同時通過其帶動轉動盤7轉動，此時其上的一個安裝槽12將會對應其中一個鎖掛2的底部的第一伸縮桿6，然后通過按鈕5控制此安裝槽12內的第二伸縮桿8伸出，使第二伸縮桿8上的第二感應層15與第一伸縮桿6的底部的第一感應層14相互對應接觸，若第一感應層14和第二感應層15是相契合的感應層，則第一感應層14將會將信號傳輸至第一伸縮桿6上的伸縮控制器上，然后伸縮控制器將會控制第一伸縮桿6收縮，然后通過拉動拔高桿9，使其帶動鎖掛2脫離鎖體1，此時其中一個鎖掛2將會被打開，以此類推將四個鎖掛2全部打開，此時鎖將會完全打開。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
