本發明涉及一種復位裝置，特別是關于一種用于超高真空環境的掉落樣品復位裝置。

背景技術：

1、納米真空互聯實驗站是由集材料生長、器件加工、測試分析為一體的納米領域平臺。該平臺設計有超高真空管道，并且管道上連接有多個用于材料生長、器件加工及測試分析的設備。

2、超高真空管道內的樣品傳送主要依靠專用的傳送裝置，傳送裝置通常由樣品托、傳送桿和樣品接收臺三部分組成，其作用是將樣品傳送到實驗站的各個部分。樣品傳送過程的機制雖然足夠完善，但傳送過程中仍有樣品掉落掉落風險。由于樣品位于超高真空管道中，樣品暴露在大氣中會失效，工作人員無法進入真空管道將樣品復位，因此真空環境下樣品掉落十分麻煩。

3、公開于該背景技術部分的信息僅僅旨在增加對本發明的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現思路

1、本發明的目的在于提供一種用于超高真空環境的掉落樣品復位裝置，能夠?qū)Τ哒婵窄h(huán)境下的掉落樣品進行復位。

2、為實現上述目的，本發明提供了一種用于超高真空環境的掉落樣品復位裝置，包括金屬收卷板、收卷線、配重塊、第一機械手和第一真空磁力桿。金屬收卷板的兩側內凹形成第一纏繞部，收卷線部分纏繞在第一纏繞部內，配重塊固定連接在收卷線的一端。第一機械手用于夾持金屬收卷板，第一真空磁力桿與第一機械手連接，第一真空磁力桿能夠轉動并且能夠沿著自身軸線往復移動。其中，配重塊的底部設有真空膠，用于將配重塊與掉落樣品粘連在一起。

3、在一個或多個實施方式中，用于超高真空環境的掉落樣品復位裝置還包括第二機械手和第二真空磁力桿，第二機械手安裝在第二真空磁力桿的一端，第二真空磁力桿位于第一真空磁力桿的下方。

4、在一個或多個實施方式中，用于超高真空環境的掉落樣品復位裝置還包括套管，套管水平安裝在金屬收卷板上，供收卷線穿過。

5、在一個或多個實施方式中，套管的軸線與第一纏繞部內的收卷線的中垂線重合。

6、在一個或多個實施方式中，套管由鋁合金材料制成。

7、在一個或多個實施方式中，金屬收卷板上設有第二纏繞部，第二纏繞部位于第一纏繞部和套管之間。

8、在一個或多個實施方式中，第一機械手具有兩個機械手指，第一機械手通過機械手指的開合來夾持金屬收卷板。

9、在一個或多個實施方式中，兩個機械手指的內側側壁上開設有卡槽，卡槽用于容納金屬收卷板。

10、在一個或多個實施方式中，卡槽的高度大于金屬收卷板的厚度。

11、在一個或多個實施方式中，機械手指的橫截面為矩形或弧形。

12、在一個或多個實施方式中，配重塊由金屬材料制成。

13、在一個或多個實施方式中，收卷線由銅線制成。

14、與現有技術相比，根據本發明一實施方式的用于超高真空環境的掉落樣品復位裝置，利用第一真空磁力桿帶動收卷盤進行轉動和移動，來調整配重塊的位置，使得配重塊通過底部的真空膠與掉落樣品粘連在一起，將掉落樣品提起并進行復位，在不破壞真空環境的情況下保全樣品。

技術特征：

1.一種用于超高真空環境的掉落樣品復位裝置，其特征在于，包括：

2.如權利要求1所述的用于超高真空環境的掉落樣品復位裝置，其特征在于，還包括第二機械手(11)和第二真空磁力桿(12)，所述第二機械手(11)安裝在所述第二真空磁力桿(12)的一端，所述第二真空磁力桿(12)位于第一真空磁力桿(8)的下方。

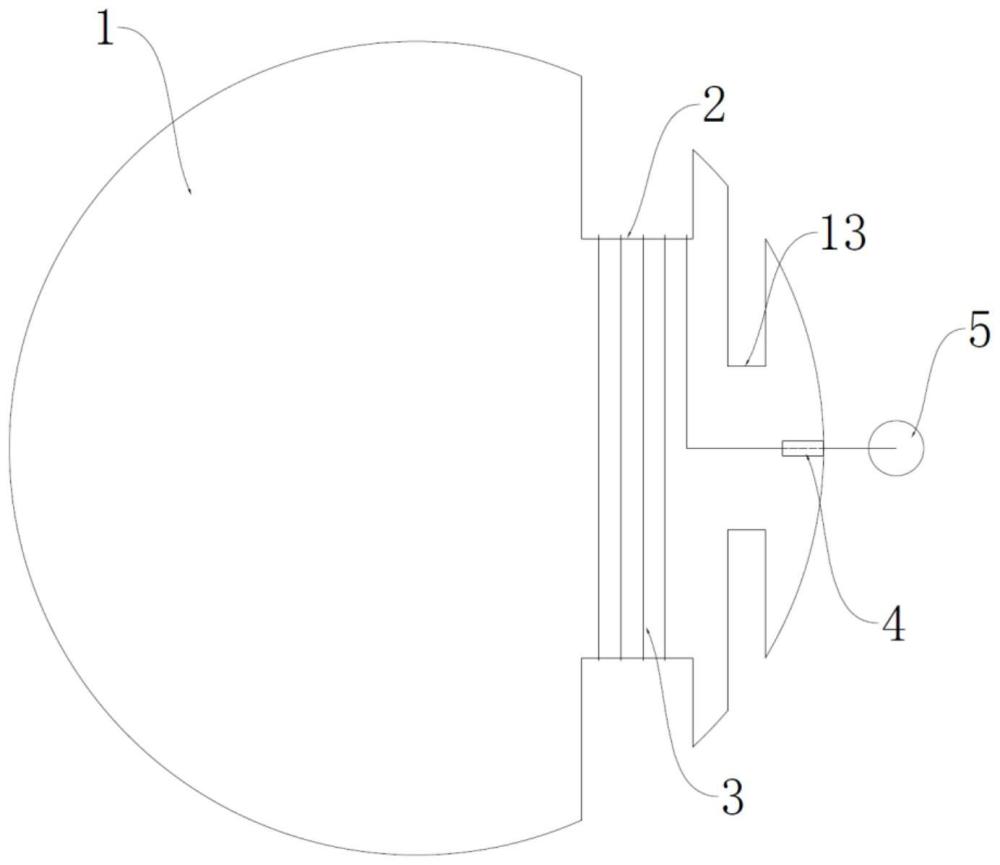

3.如權利要求1所述的用于超高真空環境的掉落樣品復位裝置，其特征在于，還包括套管(4)，所述套管(4)水平安裝在所述金屬收卷板(1)上，供所述收卷線(3)穿過。

4.如權利要求3所述的用于超高真空環境的掉落樣品復位裝置，其特征在于，所述套管(4)的軸線與所述第一纏繞部(2)內的收卷線(3)的中垂線重合。

5.如權利要求3所述的用于超高真空環境的掉落樣品復位裝置，其特征在于，所述套管(4)由鋁合金材料制成。

6.如權利要求3所述的用于超高真空環境的掉落樣品復位裝置，其特征在于，所述金屬收卷板(1)上設有第二纏繞部(13)，所述第二纏繞部(13)位于所述第一纏繞部(2)和所述套管(4)之間。

7.如權利要求1所述的用于超高真空環境的掉落樣品復位裝置，其特征在于，所述第一機械手(7)具有兩個機械手指，所述第一機械手(7)通過機械手指的開合來夾持所述金屬收卷板(1)。

8.如權利要求7所述的用于超高真空環境的掉落樣品復位裝置，其特征在于，兩個所述機械手指的內側側壁上開設有卡槽，所述卡槽用于容納金屬收卷板(1)。

9.如權利要求8所述的用于超高真空環境的掉落樣品復位裝置，其特征在于，所述卡槽的高度大于金屬收卷板(1)的厚度。

10.如權利要求7所述的用于超高真空環境的掉落樣品復位裝置，其特征在于，所述機械手指的橫截面為矩形或弧形。

11.如權利要求1所述的用于超高真空環境的掉落樣品復位裝置，其特征在于，所述配重塊(5)由金屬材料制成；和/或，所述收卷線(3)由銅線制成。

技術總結
本發明公開了一種用于超高真空環境的掉落樣品復位裝置，包括金屬收卷板、收卷線、配重塊、第一機械手和第一真空磁力桿。金屬收卷板的兩側內凹形成第一纏繞部，收卷線部分纏繞在第一纏繞部內，配重塊固定連接在收卷線的一端。第一機械手用于夾持金屬收卷板，第一真空磁力桿與第一機械手連接，第一真空磁力桿能夠轉動并且能夠沿著自身軸線往復移動。配重塊的底部設有真空膠，用于將配重塊與掉落樣品粘連在一起。本發明提供的用于超高真空環境的掉落樣品復位裝置，利用第一真空磁力桿帶動收卷盤進行轉動和移動，來調整配重塊的位置，使得配重塊通過底部的真空膠與掉落樣品粘連在一起，將掉落樣品提起并進行復位。

技術研發人員：榮毅,劉通,王榮新,沈陽,胡楠,王虎,張珽
受保護的技術使用者：中國科學院蘇州納米技術與納米仿生研究所
技術研發日：
技術公布日：2025/4/24
