本發明屬于機械工裝，尤其涉及一種用于曲面薄壁件加工的夾具工裝。

背景技術：

1、在航天航空、汽車、船舶等領域中，各種形狀的曲面薄壁件一直面臨著夾持力不受控的問題，導致曲面薄壁件容易出現加工變形等困難，難以達到實際加工要求。因此為了保證曲面薄壁件的加工質量，首先需要克服的技術性難題就是對曲面薄壁件的裝夾控制精度問題。

2、現有技術中，申請?zhí)枮?01910396854.9的中國發明專利提供了一種用于薄壁凹形曲面件加工的磁流變夾具裝置，其由于具有橡膠吸盤和磁流變液等柔性裝夾結構，從而能夠?qū)崿F(xiàn)帶有凹形曲面的零件的柔性裝夾，并通過實時監控零件收到的夾持力，提高夾具裝置的可靠性和精密性。然而，上述夾具裝置中，由于側吸盤角度、磁流變單元角度分別是水平、豎直固定的，其只能對外表面形狀較為平緩簡單的薄壁凹形曲面件進行夾持，無法實現對外表面形狀更加復雜多樣的薄壁凹形曲面件精確夾持，因此仍具有一定的使用局限性。

3、基于以上所述，現亟需一種用于曲面薄壁件加工的夾具工裝，來解決現有技術中存在的技術問題。

技術實現思路

1、本發明的目的在于提供一種用于曲面薄壁件加工的夾具工裝，以擴大該夾具的使用范圍，同時確保該夾具裝夾的精確性。

2、為達此目的，本發明采用以下技術方案：

3、用于曲面薄壁件加工的夾具工裝，包括外殼體、吸盤組件和控制系統，其中：所述外殼體具有供所述曲面薄壁件和磁流變液放入的空間，所述外殼體的內側壁上沿周向和豎向分別設置有多個所述吸盤組件，且所述外殼體上設有第一半球形凹槽；所述吸盤組件包括半球形接頭、伸縮部、吸盤部和壓力傳感件，所述半球形接頭轉動設置于所述第一半球形凹槽內，所述伸縮部連接于所述半球形接頭，且所述伸縮部的輸出端傳動連接于所述吸盤部，以帶動所述吸盤部進行軸向運動，所述吸盤部包括安裝架和吸盤軸，所述安裝架傳動連接于所述伸縮部，且所述安裝架上具有第二半球形凹槽，所述吸盤軸的一端為半球型結構，所述半球型結構可轉動地嵌設于所述第二半球形凹槽內，所述吸盤軸的另一端固設有吸盤，所述壓力傳感件設于所述吸盤上；所述控制系統驅動連接于所述伸縮部，并信號連接于所述壓力傳感件，所述控制系統包括電磁線圈，所述外殼體上設有所述電磁線圈。

4、可選地，所述吸盤軸包括第一軸體、第二軸體和連接件，所述第一軸體的一端為所述半球型結構，所述第一軸體的另一端通過所述連接件可拆卸連接于所述第二軸體，所述吸盤固設于所述第二軸體上。

5、可選地，所述安裝架的橫截面呈三角形，且在所述安裝架的每個角部各開設有所述第二半球形凹槽，每個所述第二半球形凹槽內各轉動連接有一個所述吸盤軸，所述第二軸體內設置有所述電磁線圈。

6、可選地，所述外殼體為倒圓臺型結構。

7、可選地，所述外殼體的內側壁沿所述豎向具有多個環形槽，所述環形槽內設有所述電磁線圈；所述外殼體內還設有多個磁性滑塊，所述磁性滑塊滑動設置于所述環形槽內，所述磁性滑塊上開設有所述第一半球形凹槽。

8、可選地，還包括皮帶傳動結構和旋轉座，所述皮帶傳動結構包括驅動電機、主動輪、從動輪、皮帶、傳動軸和支撐底柱，所述控制系統電連接于所述驅動電機，所述驅動電機的輸出軸傳動連接于所述主動輪，所述主動輪通過所述皮帶傳動連接于所述從動輪，所述從動輪套設于所述傳動軸，所述傳動軸的一端轉動連接于所述支撐底柱，所述傳動軸的另一端傳動連接于所述旋轉座，所述支撐底柱固定設置，所述旋轉座傳動連接于所述外殼體。

9、可選地，所述皮帶傳動結構還包括傳動支撐組件，所述傳動支撐組件包括傳動支撐輪，所述傳動支撐輪沿自身軸線可轉動地固定設置，并壓緊貼合連接于所述皮帶。

10、可選地，所述空間內水平設置有輔助支撐底盤，所述輔助支撐底盤的外側壁密封貼合連接于所述外殼體內側壁，所述輔助支撐底盤的上表面設置有所述磁流變液，且所述輔助支撐底盤沿豎直方向可活動設置在所述空間內。

11、可選地，所述外殼體上可拆卸設置有環形密封蓋，所述環形密封蓋被配置為能形成所述環形槽的槽底，當所述環形密封蓋與所述外殼體分離時，所述輔助支撐底盤能穿過所述環形槽并水平設置于所述空間內。

12、可選地，還包括收集罐，所述旋轉座具有連通所述收集罐和所述空間的液體回收槽，所述空間內的所述磁流變液能經所述液體回收槽流入所述收集罐內。

13、本發明的有益效果：

14、本發明提供了一種用于曲面薄壁件加工的夾具工裝，該夾具工裝具體使用時，首先將磁流變液填入外殼體的空間內；接著可根據曲面薄壁件的外立面形狀，將半球形接頭在第一半球形凹槽內進行轉動，以實現多個吸盤組件的大角度粗調節；接著將曲面薄壁件放置在外殼體的空間內，并使磁流變液包裹在曲面薄壁件的加工對立面上；然后再通過控制系統驅動伸縮部，使伸縮部帶著吸盤部沿軸向逐漸向曲面薄壁件靠近，同時根據曲面薄壁件的外形特點，吸盤軸上的吸盤能自適應性地進行微角度轉動，直至多個吸盤組件中的吸盤能全部緊密貼合連接在曲面薄壁件外表面上，并通過監測吸盤上的壓力傳感器，精準控制多個吸盤部對曲面薄壁件的夾持力大小；最后再向外殼體上的電磁線圈通電，使磁流變液相變固化，以對曲面薄壁件進行輔助支撐。與現有的磁流變夾具裝置相比，通過吸盤組件的大角度粗調節以及吸盤軸的小角度微調節，配合磁流變液的輔助支撐，可以實現對任何外立面形狀的曲面薄壁件進行裝夾支撐的目的，有效提高了該夾具工裝的適用范圍，并確保了該夾具工裝的裝夾精確性。

技術特征：

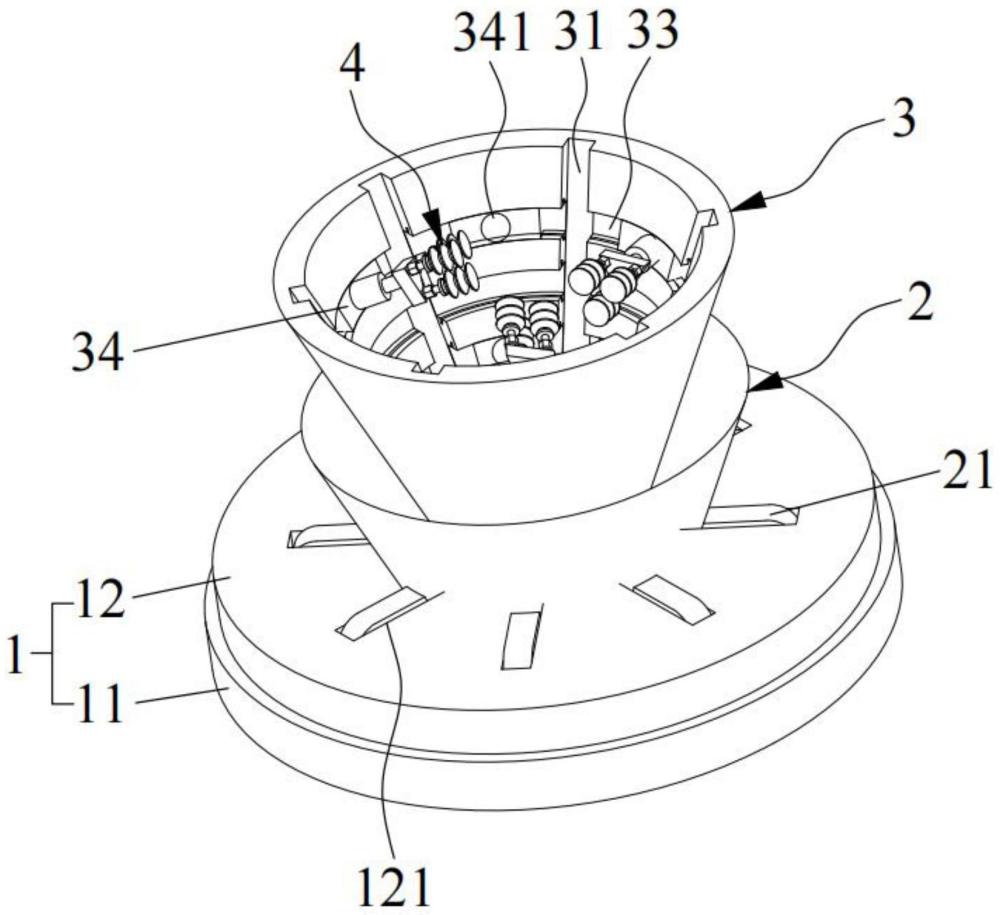

1.用于曲面薄壁件加工的夾具工裝，其特征在于，包括外殼體(3)、吸盤組件(4)和控制系統，其中：

2.根據權利要求1所述的用于曲面薄壁件加工的夾具工裝，其特征在于，所述吸盤軸(432)包括第一軸體(4321)、第二軸體(4322)和連接件(4323)，所述第一軸體(4321)的一端為所述半球型結構，所述第一軸體(4321)的另一端通過所述連接件(4323)可拆卸連接于所述第二軸體(4322)，所述吸盤(433)固設于所述第二軸體(4322)上。

3.根據權利要求2所述的用于曲面薄壁件加工的夾具工裝，其特征在于，所述安裝架(431)的橫截面呈三角形，且在所述安裝架(431)的每個角部各開設有所述第二半球形凹槽，每個所述第二半球形凹槽內各轉動連接有一個所述吸盤軸(432)，所述第二軸體(4322)內設置有所述電磁線圈(51)。

4.根據權利要求1所述的用于曲面薄壁件加工的夾具工裝，其特征在于，所述外殼體(3)為倒圓臺型結構。

5.根據權利要求1所述的用于曲面薄壁件加工的夾具工裝，其特征在于，所述外殼體(3)的內側壁沿所述豎向具有多個環形槽(33)，所述環形槽(33)內設有所述電磁線圈(51)；所述外殼體(3)內還設有多個磁性滑塊(34)，所述磁性滑塊(34)滑動設置于所述環形槽(33)內，所述磁性滑塊(34)上開設有所述第一半球形凹槽(341)。

6.根據權利要求5所述的用于曲面薄壁件加工的夾具工裝，其特征在于，還包括皮帶傳動結構(13)和旋轉座(12)，所述皮帶傳動結構(13)包括驅動電機(131)、主動輪(132)、從動輪(133)、皮帶(134)、傳動軸(135)和支撐底柱(136)，所述控制系統電連接于所述驅動電機(131)，所述驅動電機(131)的輸出軸傳動連接于所述主動輪(132)，所述主動輪(132)通過所述皮帶(134)傳動連接于所述從動輪(133)，所述從動輪(133)套設于所述傳動軸(135)，所述傳動軸(135)的一端轉動連接于所述支撐底柱(136)，所述傳動軸(135)的另一端傳動連接于所述旋轉座(12)，所述支撐底柱(136)固定設置，所述旋轉座(12)傳動連接于所述外殼體(3)。

7.根據權利要求6所述的用于曲面薄壁件加工的夾具工裝，其特征在于，所述皮帶傳動結構(13)還包括傳動支撐組件(137)，所述傳動支撐組件(137)包括傳動支撐輪(1373)，所述傳動支撐輪(1373)沿自身軸線可轉動地固定設置，并壓緊貼合連接于所述皮帶(134)。

8.根據權利要求6所述的用于曲面薄壁件加工的夾具工裝，其特征在于，所述空間內水平設置有輔助支撐底盤(32)，所述輔助支撐底盤(32)的外側壁密封貼合連接于所述外殼體(3)內側壁，所述輔助支撐底盤(32)的上表面設置有所述磁流變液(100)，且所述輔助支撐底盤(32)沿豎直方向可活動設置在所述空間內。

9.根據權利要求8所述的用于曲面薄壁件加工的夾具工裝，其特征在于，所述外殼體(3)上可拆卸設置有環形密封蓋，所述環形密封蓋被配置為能形成所述環形槽(33)的槽底，當所述環形密封蓋與所述外殼體(3)分離時，所述輔助支撐底盤(32)能穿過所述環形槽(33)并水平設置于所述空間內。

10.根據權利要求9所述的用于曲面薄壁件加工的夾具工裝，其特征在于，還包括收集罐，所述旋轉座(12)具有連通所述收集罐和所述空間的液體回收槽(122)，所述空間內的所述磁流變液(100)能經所述液體回收槽(122)流入所述收集罐內。

技術總結
本發明公開了一種用于曲面薄壁件加工的夾具工裝。其包括外殼體、吸盤組件和控制系統，外殼體具有供曲面薄壁件和磁流變液放入的空間，外殼體內設置有多個吸盤組件，且外殼體上設有第一半球形凹槽；吸盤組件中的半球形接頭轉動設置于第一半球形凹槽內，伸縮部的輸出端傳動連接于吸盤部，以帶動吸盤部進行軸向運動，吸盤部中的安裝架傳動連接于伸縮部，且安裝架上具有第二半球形凹槽，吸盤軸的半球型結構可轉動地嵌設于第二半球形凹槽內，吸盤軸的另一端固設有吸盤，并設有壓力傳感件；控制系統驅動連接于伸縮部，并信號連接于壓力傳感件，其包括電磁線圈，外殼體上設有所電磁線圈。上述夾具工裝在可以提高適用范圍的同時，還確保了裝夾精確性。

技術研發人員：高山,張丁太,馬銘言,劉沛?zhèn)?朱余,李昊
受保護的技術使用者：上海飛機制造有限公司
技術研發日：
技術公布日：2025/4/24
