本技術涉及鐵路巡道專用扳手領域，特別涉及鐵路巡道專用扳手。

背景技術：

1、目前我國的鐵路運輸業發展十分迅速，尤其是在高速鐵路方面已居于世界前沿，隨著鐵路事業的發展，鐵路的維修保養十分重要，我們國家的鐵路為何能走在世界最前沿，我們鐵路單位對鐵路的維護和保養占據十分重要的因素，而在鐵路維修時經常會使用扳手，鐵路巡道扳手是鐵路巡道工進行巡道工作時必備的專用工具之一，其作用是緊固松動的鋼軌絕緣接頭螺栓；

2、現有的鐵路巡道專用扳手不便于使用者調節扳手握把處的長度，對于扭動過緊的螺栓時，需要使用者使用較大的力氣，導致手部酸痛，影響，使用者后續的維修工作，同時扳手在使用過程中發生損壞時沒有辦法進行及時更換，從而降低整體的維修效率。

技術實現思路

1、本實用新型的目的在于提供鐵路巡道專用扳手，解決了現有技術中不便于使用者調節扳手握把處的長度，對于扭動過緊的螺栓時，需要使用者使用較大的力氣，導致手部酸痛，影響，使用者后續的維修工作的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案，鐵路巡道專用扳手，包括手柄，所述手柄的內部對應設置有連接件，所述連接件的另一端設置有扳手本體，所述扳手本體的一端固定連接有固定扳頭，所述扳手本體的另一端對應設置有活動扳頭，所述連接件的兩端開設有滑槽；

3、所述手柄的內側兩端固定連接有滑塊，所述滑塊滑動連接在滑槽的內部，所述滑槽的內部設置有若干個第一螺孔，所述把手的兩端螺紋連接有第二定位螺栓，所述第二定位螺栓與第一螺孔相對應。

4、作為上述技術方案的進一步描述：所扳手本體的內部設置有調節螺母，所述調節螺母上配合設置有調節螺桿。

5、作為上述技術方案的進一步描述：所述手柄的外側設置有防滑套。

6、作為上述技術方案的進一步描述：所述連接件上開設有限位槽，所述扳手本體的一端固定連接有限位塊。

7、作為上述技術方案的進一步描述：所述限位槽的內部開設有第二螺孔，所述限位塊上螺紋連接有第一定位螺栓，所述第一定位螺栓與第二螺孔相對應。

8、作為上述技術方案的進一步描述：所述限位槽的兩端開設有定位槽，所述限位塊的內部設置有連接槽，所述連接槽的內部固定連接有彈簧，所述彈簧的另一端固定連接有限位板，所述限位板的另一端固定連接有定位塊，所述定位塊與定位槽相對應。

9、本實用新型具有如下有益效果：

10、1、與現有技術相比，該鐵路巡道專用扳手通過在手柄的外側設置有防滑套能夠提高整個扳手的防滑性能，防止在使用過程中發生脫手的情況，提高其使用效果，同時設置滑槽、滑塊、第一螺孔以及第二定位螺栓能夠?qū)φ麄€扳手的長度做出調節，通過延長扳手的長度來降低使用者扭動巡道上螺母或螺絲的力度，有效地避免了使用者使用較大的力氣扭動扳手，導致手臂酸痛，影響使用者后續的維修工作，進一步有效地提高了該裝置的實用性；

11、2、與現有技術相比，該鐵路巡道專用扳手通過設置限位塊、限位槽、定位塊以及定位槽能夠?qū)崿F(xiàn)對扳手本體的拆卸更換，從而能夠提高整個扳手在使用時的便捷性以及實用性。

12、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

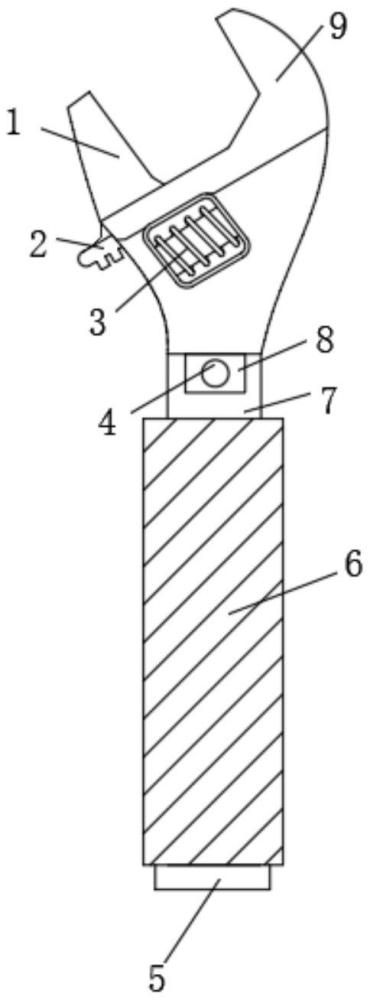

1.鐵路巡道專用扳手，包括手柄(5)，其特征在于，所述手柄(5)的內部對應設置有連接件(7)，所述連接件(7)的另一端設置有扳手本體(21)，所述扳手本體(21)的一端固定連接有固定扳頭(9)，所述扳手本體(21)的另一端對應設置有活動扳頭(1)，所述連接件(7)的兩端開設有滑槽(10)；

2.根據權利要求1所述的鐵路巡道專用扳手，其特征在于，所扳手本體(21)的內部設置有調節螺母(3)，所述調節螺母(3)上配合設置有調節螺桿(2)。

3.根據權利要求1所述的鐵路巡道專用扳手，其特征在于，所述手柄(5)的外側設置有防滑套(6)。

4.根據權利要求1所述的鐵路巡道專用扳手，其特征在于，所述連接件(7)上開設有限位槽(14)，所述扳手本體(21)的一端固定連接有限位塊(8)。

5.根據權利要求4所述的鐵路巡道專用扳手，其特征在于，所述限位槽(14)的內部開設有第二螺孔(17)，所述限位塊(8)上螺紋連接有第一定位螺栓(4)，所述第一定位螺栓(4)與第二螺孔(17)相對應。

6.根據權利要求4所述的鐵路巡道專用扳手，其特征在于，所述限位槽(14)的兩端開設有定位槽(15)，所述限位塊(8)的內部設置有連接槽(18)，所述連接槽(18)的內部固定連接有彈簧(19)，所述彈簧(19)的另一端固定連接有限位板(20)，所述限位板(20)的另一端固定連接有定位塊(16)，所述定位塊(16)與定位槽(15)相對應。

技術總結
本技術公開了鐵路巡道專用扳手，包括手柄，所述手柄的內部對應設置有連接件，所述連接件的另一端設置有扳手本體，所述扳手本體的一端固定連接有固定扳頭，所述扳手本體的另一端對應設置有活動扳頭，所述連接件的兩端開設有滑槽，通過在手柄的外側設置有防滑套能夠提高整個扳手的防滑性能，防止在使用過程中發生脫手的情況，提高其使用效果，同時設置滑槽、滑塊、第一螺孔以及第二定位螺栓能夠?qū)φ麄€扳手的長度做出調節，通過延長扳手的長度來降低使用者扭動巡道上螺母或螺絲的力度，有效的避免了使用者使用較大的力氣扭動扳手，導致手臂酸痛，影響使用者后續的維修工作，進一步有效的提高了該裝置的實用性。

技術研發人員：張春祥
受保護的技術使用者：昆明論道機械制造有限公司
技術研發日：20231229
技術公布日：2025/3/20
